Cilindro de fixação série CKG1 (CKP1) | Cilindro para serviço pesado montado em haste com interruptores antimagnéticos

Marca: SOLH da Richge Technology

1. Visão geral do produto e principais diferenças estruturais

     As séries SOLH CKG1/CKP1 são cilindros de fixação para serviço pesado montados em haste, especialmente projetados para soldagem e ambientes com forte interferência magnética. Disponível em diâmetros de φ40/50/63 mm com cursos padrão variando de 50 mm a 200 mm, esta série é equipada com interruptores magnéticos originais de campo magnético anti-forte que suportam montagem em 3 direções. Apresentando estrutura leve e compacta, operação estável sob interferência magnética intensa, força de fixação pesada e velocidade de movimento ajustável, é perfeitamente aplicável a acessórios de soldagem a arco/soldagem por pontos, fixação de máquinas-ferramenta e estações de fixação automatizadas de carga pesada. A série é dividida em dois modelos: CKG1 com anéis magnéticos integrados padrão e CKP1 com anéis magnéticos integrados de alta potência para diferentes requisitos antimagnéticos.

Divisão Funcional da Série 1.1

     • CKG1 (anel magnético padrão): Combinado com interruptores antimagnéticos D-P3DWA / D-P4DW. Adequado para ambientes magnéticos fortes comuns e cenários à prova de respingos de soldagem a arco. Códigos opcionais à prova de respingos: -XC88 / -XC89 / -XC91, proporcionando desempenho anti-interferência estável e econômico para estações de soldagem convencionais.

    • CKP1 (anel magnético de alta potência): Equipado com anéis magnéticos fortes integrados aprimorados e compatível com interruptores antimagnéticos de alta qualidade D-P79WSE / D-P74L / Z. Ele fornece capacidade de interferência antimagnética mais forte e indução de sinal mais estável, ideal para condições de trabalho de soldagem de alto campo magnético e alta frequência.

1.2 Estrutura Exclusiva Montada em Haste

     A haste de montagem do interruptor magnético é projetada integralmente no lado da haste do pistão, suportando instalação em 3 direções (superior/esquerda/direita). O layout integrado evita interferência de dispositivos e colisões mecânicas, garantindo fiação flexível e detecção de sinal estável em layouts compactos de dispositivos de soldagem.

1.3 Atualização compacta e design intercambiável

     A estrutura otimizada do corpo do cilindro encurta o comprimento total em 7 mm para o modelo CKP1-40, com uma redução de 7% no peso total. O modelo φ63-150mm pesa apenas 1,82kg. Dimensões de instalação totalmente intercambiáveis ​​com a tradicional série CK1 antiga, realizando substituição direta e atualização sem modificar estruturas de fixação.

1.4 Desempenho Resistente e Durável

     Adota estrutura controlável bidirecional de dupla ação com amortecedor de ar de extremidade dupla padrão para movimento estável de fixação e liberação. A haste do pistão passa por tratamento de cromo duro e o corpo do cilindro adota processo de anodização dura, proporcionando excelente resistência ao desgaste e ao impacto. O design isento de óleo se adapta a ambientes limpos e condições adversas de trabalho de soldagem com baixa manutenção.

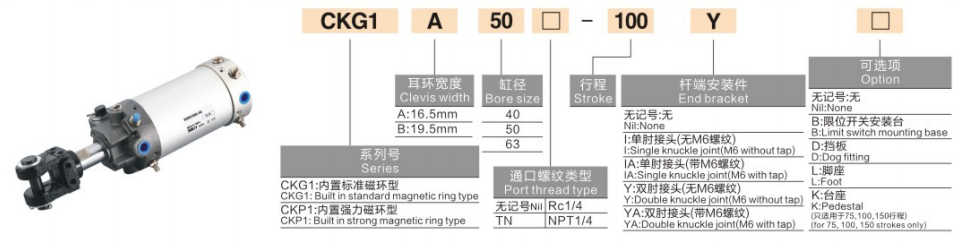

2. Regras completas de nomenclatura de modelos e exemplos de pedidos

  1. Exemplos de modelos típicos: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Exemplos de pedidos padrão

     • Configuração Magnética Padrão CKG1: CKG1A63-50YZ-P4DWL (anel magnético padrão, largura do olho de 16,5 mm, furo φ63, curso de 50 mm, montado em haste, com interruptor antimagnético P4DWL)

     • Configuração magnética de alta potência CKP1: CKP1B40-75Z-P79WSE (anel magnético de alta potência, largura de olho para serviço pesado de 19,5 mm, furo φ40, curso de 75 mm, montado em haste, com interruptor antimagnético de alta qualidade P79WSE)

3. Parâmetros técnicos gerais (20 ℃, condição padrão de 0,5 MPa)

  3.1 Especificações Básicas

     • Modo de operação: Dupla ação (fixação/liberação controlável bidirecional)

     • Faixa de pressão de trabalho: 0,05~1,0MPa; Pressão de prova: 1,5 MPa

     • Temperatura ambiente: -10℃~60℃ (com interruptor magnético); -10℃~70℃ (sem interruptor)

     • Velocidade operacional do pistão: 50 ~ 300 mm/s (regulação de velocidade da rosca, corpo do cilindro não saliente)

     • Modo buffer: Amortecedor de ar duplo padrão; buffer de ar de extremidade dupla aprimorado opcional (-X1515)

     • Modo de Lubrificação: Operação sem óleo

     • Recurso de interruptor magnético: Design profissional de campo magnético anti-forte, instalação exclusiva montada em haste de 3 direções

3.2 Força de fixação teórica (Unidade: kN @0,5MPa)

3.3 Peso do produto (Unidade: kg @ curso de 100 mm)

4. Correspondência de interruptor magnético anti-forte (vantagem central do tipo montado em haste)

     Instalação e vantagens ambientais: A estrutura da haste do interruptor integrada suporta instalação arbitrária em 3 direções, evitando efetivamente o acúmulo de escória de soldagem e interferência mecânica do dispositivo. Os interruptores combinados adotam um design profissional à prova de respingos e poeira, adaptando-se totalmente a ambientes de trabalho de soldagem severos e complexos com saída de sinal estável e confiável.

5. Cenários típicos de aplicação

     • Estações de fixação de soldagem: Especializado para soldagem a arco e fixação de peças de soldagem por pontos, posicionamento à prova de respingos e fixação de ferramentas de soldagem. O design profissional antimagnético e anti-respingos resolve problemas de desvio e falha de sinal na soldagem de ambientes magnéticos fortes.

     • Máquinas-ferramenta e centro de usinagem: Aplicado à fixação de peças de carga pesada, fixação de moldes e posicionamento preciso de curso curto. A alta força de fixação e a excelente capacidade anti-deflexão garantem uma tolerância de processamento estável.

     • Estações Automatizadas para Serviço Pesado: Adequado para fixação de paletes pesados, limitação de transferência e posicionamento de mecanismo de inversão. Oferece ação cíclica consistente e estável com forte resistência a interferências ambientais.

     • Áreas de trabalho com campos magnéticos fortes: Perfeito para estações combinadas com eletroímãs, fixação próxima a motores de alta frequência e posicionamento em zonas de forte interferência magnética. Chaves antimagnéticas dedicadas garantem sinais de posição 100% confiáveis.

6. Comparação rápida da série CKG1 vs CKP1

7. Guia de seleção rápida em 3 etapas

   1. Seleção do tamanho do furo: Selecione o tamanho do furo com base na carga de fixação real. Siga a regra: força de fixação teórica ≥ carga real × 1,5 fator de segurança. φ40 para carga leve, φ50 para carga média, φ63 para condições de trabalho com carga pesada.

   2. Seleção de traços: O curso padrão varia de 50 mm a 200 mm. Reserve uma margem extra de curso de 5 a 10 mm de acordo com a altura da peça para evitar interferência mecânica durante a ação de fixação.

   3. Correspondência de configuração

￮ Anel magnético e interruptor: Escolha CKG1 + P4DW para ambientes de soldagem comuns; selecione CKP1 + P79WSE para estações de soldagem de alta frequência e alta interferência.

￮ Especificação da largura dos olhos: C=12,5mm para espaço de instalação estreito; A=16,5 mm para uso geral padrão; B=19,5 mm para cenários de fixação de carga pesada.

Resumo de uma frase

     Os cilindros de fixação para serviço pesado montados em haste da série SOLH CKG1/CKP1 são soluções pneumáticas antimagnéticas profissionais para indústrias de soldagem, apresentando instalação de chave de 3 direções, operação sem óleo, amortecedor de ar padrão e tamanho de instalação intercambiável. O CKG1 oferece desempenho magnético anti-AC econômico, enquanto o CKP1 atualizado oferece capacidade anti-interferência AC/DC superior, ambos ideais para fixação pesada estável em ambientes magnéticos e de soldagem complexos e fortes.
