Minicilindro curto de aço inoxidável série CM3 | Cilindro pneumático ultracompacto de nova geração

Marca: SOLH da Richge Technology

1. Visão geral do produto e principais recursos estruturais

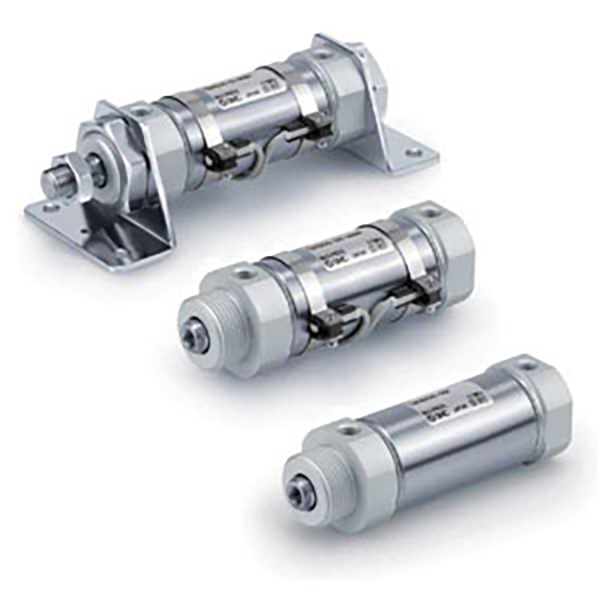

     A série SOLH CM3/CDM3 é um minicilindro curto de aço inoxidável de nova geração, otimizado como um substituto atualizado para a série CM2 tradicional. Ele cobre diâmetros de φ20 a φ40, apresentando uma redução máxima de comprimento total de 29 mm e peso 21% mais leve em comparação com o CM2. Com corpo ultracompacto, construção completa em aço inoxidável 304, operação sem óleo e design de tubulação de 4 vias, ele se adapta perfeitamente a condições de trabalho limpas, com espaço limitado, úmido, ácido fraco e alcalino. Amplamente utilizado nas indústrias alimentícia, médica, eletrônica e de embalagens para tarefas de movimento linear de precisão de carga média.

  1.1 Construção de materiais padrão e premium

     Totalmente compatível com os padrões intercambiáveis ​​JIS B 8356. Todo o tubo do cilindro, a haste do pistão e as tampas das extremidades adotam aço inoxidável 304 de alta qualidade, proporcionando excelente desempenho à prova de ferrugem e resistente à corrosão. Opera de forma estável em ambientes úmidos, condições de trabalho com ácido fraco/alcalino fraco e oficinas de produção limpa com forte adaptabilidade ambiental.

  1.2 Estrutura Ultracompacta Integrada

     Adotando o travamento da rosca da tampa final e a estrutura integrada do tubo do cilindro, o tamanho geral é bastante minimizado. O design inovador da tubulação de 4 vias (intervalo de 90°) proporciona liberdade de montagem ultra-alta, resolvendo o dilema de instalação de espaço estreito de equipamentos e realizando um layout flexível de estações automatizadas.

  1.3 Tipos de movimento diversificados para cobertura completa do cenário

     • Dupla Ação (CM3B) : Movimento alternativo de entrada de ar de extremidade dupla, o tipo mais universal para condução linear automatizada padrão.

     • Ação Simples (CM3S/T) : S = retorno por mola, T = extensão por mola; reinicialização automática após desligamento para cenários de prioridade de segurança.

     • Haste Dupla (CM3W) : Saída de haste de extremidade dupla, movimento estável síncrono e curso efetivo dobrado para mecanismos de ligação especiais.

     • Haste Não Rotativa (CM3K) : Haste de pistão anti-torção hexagonal, rotação zero durante a operação para requisitos de posicionamento de alta precisão.

  1.4 Vedação de alta qualidade e longa vida útil

     Equipado com anel de vedação bidirecional de baixo atrito e ranhura de armazenamento de óleo integrada, o cilindro apresenta pressão inicial ultrabaixa e operação estável. O projeto padrão de lubrificação isenta de óleo atende aos padrões limpos da indústria. A estrutura otimizada e resistente ao desgaste garante uma vida útil de mais de 8 milhões de ciclos, reduzindo bastante a frequência de manutenção do equipamento.

  1.5 Configuração flexível de buffer e indução

     Amortecedor de borracha padrão para absorção básica de choque e redução de ruído; Amortecedor de ar tipo A opcional para operação frequente em alta velocidade para eliminar o impacto final. O modelo CDM3 vem com anel magnético integrado, compatível com interruptores magnéticos da série M9B/A93/Z73 para feedback de sinal de posição em tempo real e controle de ligação automática PLC; Versão não magnética CM3 para movimento cíclico simples.

2. Regras completas de nomenclatura de modelos e exemplos de pedidos

  1. Estrutura típica do modelo: CDM3B25-100Z

 2. Exemplos de pedidos padrão

     • Modelo magnético de dupla ação: CDM3B32-50Z (furo φ32, curso de 50 mm, anel magnético integrado, dupla ação)

     • Modelo de retorno por mola de ação única: CDM3S20-25Z (furo φ20, curso de 25 mm, redefinição de mola)

     • Modelo de precisão não rotativo: CDM3K40-100Z (furo φ40, curso de 100 mm, haste anti-torção hexagonal)

3. Parâmetros técnicos principais (tipo padrão)

4. Dados teóricos de impulso e tensão de 0,5 MPa

 4.1 Tabela de Impulso e Tensão de Dupla Ação (CM3B)

  4.2 Tabela de Desempenho de Ação Simples (Retorno por Mola CM3S)

5. Tipos de montagem e modelos derivados

  5.1 Métodos de montagem diversificados

     • B Tipo Básico: Instalação direta através de roscas de tampa final, o método de montagem mais universal e econômico.

     • Suporte para pé L: Fixado por suporte de pé axial para instalação horizontal estável.

     • Montagem em flange F/G: Instalação de flange lateral com/sem haste para posicionamento fixo vertical.

     • Montagem em manilha C/D: Conexão de manilha simples/manilha dupla para cenários de oscilação e articulação.

     • Montagem em munhão E: Estrutura de munhão lateral sem haste para movimento de giro flexível.

  5.2 Série Derivada Principal

     • CDM3B: Tipo magnético de dupla ação (modelo convencional padrão)

     • CDM3S/T: Tipo magnético de ação única (retorno por mola/extensão por mola)

     • CDM3W: Tipo de dupla ação magnética de haste dupla

     • CDM3K: Tipo de haste hexagonal magnética não rotativa

     • CDM3R: Tipo de montagem direta ultrafina para estações com espaço extremamente limitado

6. Comparação de seleção CM3 vs CM2

7. Guia de seleção rápida em 3 etapas

     1. Seleção de furo: Confirme o tamanho do furo de acordo com o peso real da carga, reserve não menos que 50% de margem de segurança. Priorize a série CM3 para condições de trabalho de impulso médio, limpas e resistentes à corrosão.

     2. Seleção de traços: Curso de trabalho real mais margem de segurança de 10~20mm. Siga as regras de curso padrão: dupla ação ≤300mm, simples ação ≤100mm.

     3. Configuração Funcional: Selecione B para movimento alternativo convencional de dupla ação; S para cenários de segurança de reinicialização por mola de ação simples; K para demandas de posicionamento anti-torção de alta precisão.

Resumo de uma frase

     O minicilindro curto de aço inoxidável de nova geração SOLH CM3 apresenta corpo ultracompacto e leve, resistência total à corrosão em aço inoxidável 304, operação de longa vida livre de óleo e métodos de montagem diversificados, fornecendo alta estabilidade e economia de espaço soluções de movimento linear de empuxo médio para equipamentos de automação limpos de alimentos, médicos, eletrônicos e embalagens.
