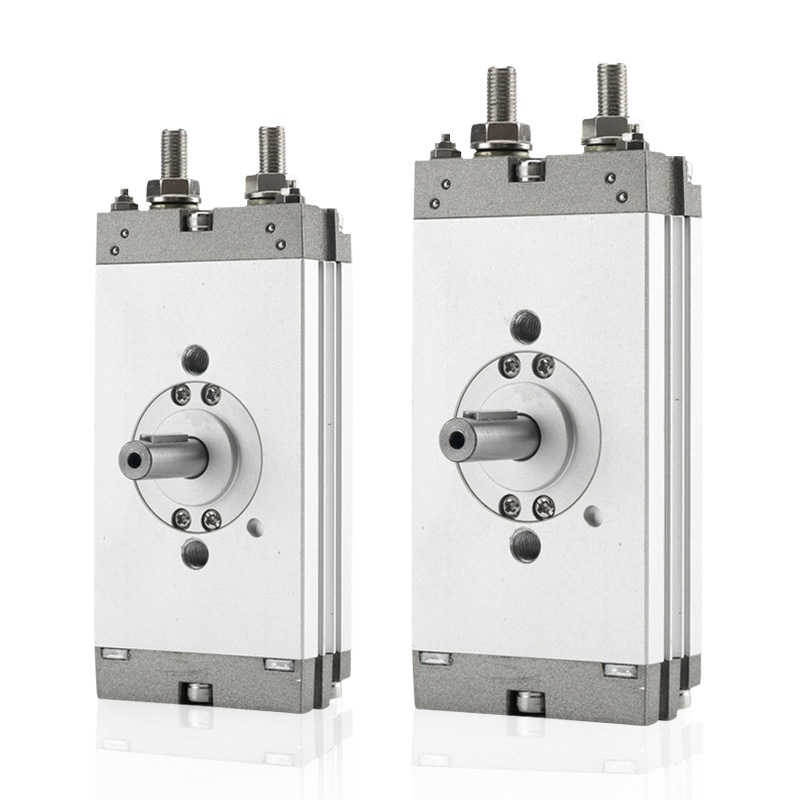

Cilindro rotativo ultrafino de cremalheira e pinhão série CRQ2 | Cilindro de balanço compacto com folga zero

Marca: SOLH da Richge Technology

1. Visão geral do produto e principais vantagens

     A série SOLH CRQ2 é um cilindro rotativo ultrafino de cremalheira plana e pinhão com estrutura de pistão duplo com folga zero. Com altura de corpo ultrabaixa e design de montagem em flange integrado, ele suporta ângulos de giro de ampla faixa de 90°/180°/360° e cobre diâmetros de φ10 a φ40. Otimizado para layouts de equipamentos com espaço limitado, este cilindro oferece desempenho rotativo estável e de alta precisão para estações de indexação, inversão e rotação de serviços leves e médios, servindo como a solução rotativa compacta preferida para equipamentos 3C, embalagens e automação médica.

2. Especificações Técnicas Completas

 2.1 Parâmetros Básicos

     • Tamanho do furo: φ10/φ15/φ20/φ30/φ40 (estrutura plana ultrafina)

     • Modo de operação: Acionamento por cremalheira e pinhão de dupla ação

     • Faixa de pressão de trabalho: 0,15~0,7MPa; φ20/φ30/φ40 até 1,0 MPa

     • Pressão de prova: 1,05 MPa

     • Temperatura ambiente: 0℃~60℃ (ambiente sem gelo)

     • Lubrificação: Operação autolubrificante sem óleo

     • Configuração de buffer: φ10/φ15 apenas com amortecedor de borracha integrado; φ20/φ30/φ40 com amortecedor de borracha duplo + amortecedor de ar ajustável opcional (sufixo C)

     • Ajuste de ângulo: Ajuste fino padrão de ±5° através de parafusos finais

     • Compatibilidade Magnética: Anel magnético integrado CDRQ2, compatível com interruptores da série D-M9B / D-A93

  2.2 Tabela teórica de torque (@0,5MPa, N·m)

  2.3 Ângulo de giro padrão e faixa ajustável

     • Balanço de 90°: Faixa ajustável 80°~100°

     • Balanço de 180°: Faixa ajustável 170°~190°

     • Balanço estendido de 360°: Faixa ajustável de 350°~370° para demandas especiais de rotação completa

  2.4 Especificação do tamanho da porta

     • φ10/φ15: M5×0,8

     • φ20/φ30/φ40: Padrão Rc1/8; Rosca opcional G1/8 e NPT

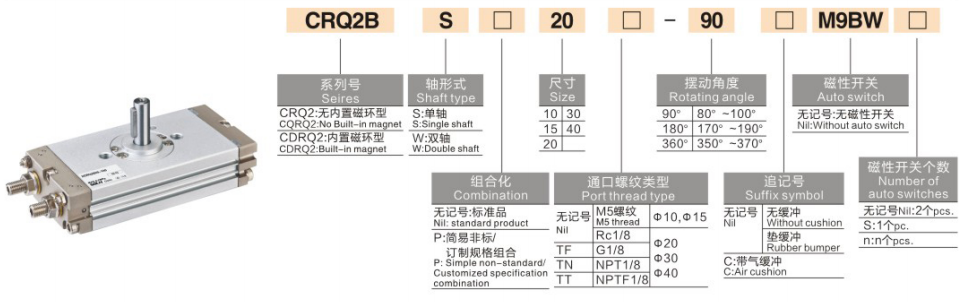

3. Regras de nomenclatura de modelos e exemplos de pedidos

  1. Estrutura completa do modelo: CDRQ2BS20-180C

  2. Exemplos típicos de pedidos

     • Modelo padrão sem buffer: CRQ2BW15-90 (Tipo básico, eixo duplo, furo φ15, giro de 90°, não magnético, amortecedor de borracha)

     • Modelo de buffer de alta precisão: CDRQ2BS40-180C (anel magnético equipado, eixo único, furo φ40, giro de 180°, amortecedor de ar)

4. Princípio estrutural e pontos fortes essenciais

  4.1 Estrutura Interna e Princípio de Funcionamento

     A série CRQ2 adota estrutura de malha de rack duplo simétrica de pistão duplo. O ar comprimido aciona pistões duplos para movimento linear síncrono, que empurra a cremalheira para produzir torque rotativo estável. O corpo plano integrado vem com mecanismo de amortecimento integrado, parafusos de ajuste de ângulo final, interface de tubulação de lado único e ranhuras de chave magnética de lado duplo. A estrutura de força simétrica elimina tremores e folgas durante a operação, alcançando um posicionamento rotativo ultraestável e de alta precisão.

  4.2 Vantagens Principais Exclusivas

     • Corpo plano ultrafino: Altura do corpo extremamente baixa (17 ~ 37 mm), o corpo do cilindro pode ser usado diretamente como flange, eliminando suportes de montagem extras e economizando muito espaço de instalação vertical.

     • Projeto de folga zero: A estrutura de malha completa de rack duplo realiza rotação com folga zero, garantindo alta precisão de posicionamento de repetição e operação start-stop sem oscilações.

     • Tubulação e fiação organizadas: Interface de ar de lado único e ranhuras de interruptor duplo do mesmo lado simplificam a fiação no local e o layout da tubulação para uma estrutura de equipamento mais limpa.

     • Ajuste fino de ângulo preciso: O ângulo de giro ajustável padrão de ±5° se adapta a diversos requisitos de posicionamento preciso.

     • Opções diversificadas de eixo: Eixo único opcional (universal) e eixo duplo (ligação bidirecional) para combinar com vários modos de conexão automatizada.

5. Diretrizes de instalação e seleção

  5.1 Modo de Instalação

      Tipo B Básico: A parte inferior do corpo do cilindro suporta montagem direta com furos de posicionamento reservados. O design de flange integrado não requer acessórios de fixação adicionais, apresentando instalação rápida e alta precisão de posicionamento.

  5.2 Critérios Básicos de Seleção

     • Prioridade de limitação de espaço: Escolha a série ultrafina CRQ2 para cenários verticais com altura limitada; selecione a série MSQ/HRQ para obter espaço de instalação suficiente.

     • Demanda de precisão e reação: Cremalheira e pinhão CRQ2 para posicionamento de alta precisão com folga zero; CRB2 tipo palheta para rotação de carga leve de grande ângulo e baixo custo.

     • Confirmação do ângulo de oscilação: Padrão 90°/180° para inversão/posicionamento convencional; Tipo estendido de 360° para condições de trabalho de rotação de círculo completo.

     • Correspondência de buffer: Selecione buffer de ar C para operação em alta velocidade e carga média-pesada; o amortecedor de borracha padrão atende às demandas de carga leve de baixa velocidade.

     • Demanda de feedback de sinal: Escolha a versão de anel magnético CDRQ2 para detecção de posição PLC e controle de ligação automatizado; Versão não magnética CRQ2 para movimento rotativo simples sem feedback de sinal.

6. Cenários típicos de aplicação

     • 3C e indústria eletrônica: Inversão da placa PCB, classificação de chips, rotação de pequenos acessórios e posicionamento de componentes de precisão.

     • Equipamento de embalagem e impressão: Balanço da etiqueta, posicionamento da vedação da caixa, deflexão do defletor e comutação direcional da linha de embalagem contínua.

     • Estações de automação compactas: Comutação de válvula em miniatura, posicionamento de indexação preciso e operação rotativa em espaços estreitos de equipamentos.

     • Máquinas Médicas e de Precisão: Rotação pequena do manipulador, inversão de acessórios médicos de precisão e mini plataformas rotativas automatizadas.

7. Tabela de comparação CRQ2B vs CDRQ2B

Resumo de uma frase

     O cilindro rotativo ultrafino com folga zero da série SOLH CRQ2 apresenta design de flange plano integrado, rotação ajustável em vários ângulos e instalação com economia de espaço, fornecendo soluções rotativas de alta precisão, estáveis ​​e compactas para estações de inversão e indexação automatizadas em espaços estreitos leves e médios.
