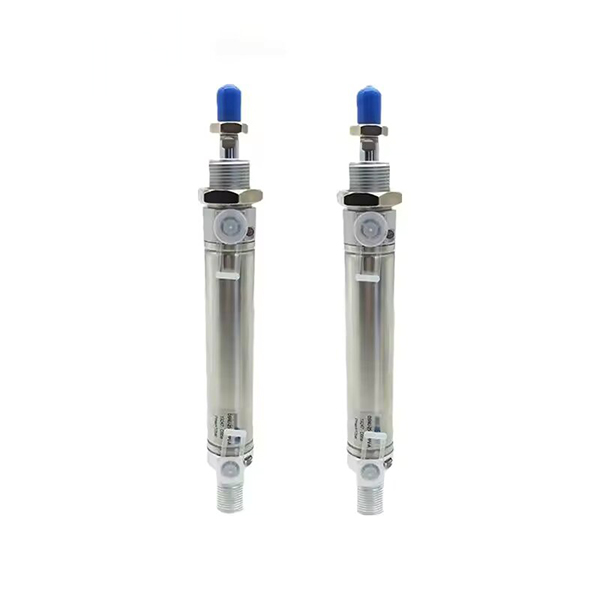

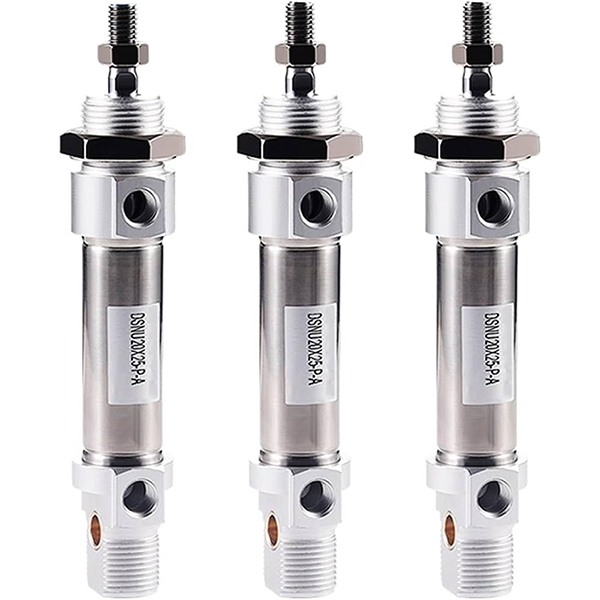

Minicilindro de aço inoxidável série DSNU | Cilindro pneumático resistente à corrosão padrão ISO 6432

Marca: SOLH da Richge Technology

1. Visão geral do produto e principais recursos estruturais

     A série SOLH DSNU é um minicilindro pneumático de aço inoxidável de alto desempenho em total conformidade com os padrões internacionais ISO 6432 e CETOP RP52P. Ele cobre uma faixa de diâmetro de φ8 a φ63 mm, apresentando tubo de cilindro e haste de pistão totalmente em aço inoxidável SUS304, amortecimento pneumático autoajustável, resistência superior à corrosão e vida útil ultralonga. Compatível com as séries FESTO DSNU, SMC CM2 e Airtac MG, é amplamente utilizado em ambientes alimentícios, farmacêuticos, eletrônicos, embalagens, têxteis e automatizados especiais com condições de trabalho úmidas, ácidas fracas e alcalinas fracas.

  1.1 Padrão Global e Intercambialidade Total

     Fabricado em estrita conformidade com os padrões industriais universais ISO 6432 e CETOP RP52P, todas as dimensões de montagem e especificações de interface são globalmente unificadas. Ele alcança intercambialidade completa com minicilindros de marcas internacionais convencionais, suportando substituição sem modificação e atualização de lote de equipamentos automatizados padrão.

  1.2 Estrutura totalmente resistente à corrosão em aço inoxidável

     Adotando tubo de cilindro e haste de pistão de aço inoxidável SUS304 premium, combinados com tampas de extremidade em liga de alumínio forjada. A estrutura de material integrada oferece excelente desempenho à prova de ferrugem, anticorrosão e de alta resistência, adaptando-se perfeitamente a ambientes agressivos, como alta umidade, poeira, ácidos fracos e álcalis fracos, excedendo em muito os minicilindros de alumínio comuns em durabilidade.

  1.3 Estrutura firme frisada por rolo

     Adotando tecnologia profissional de vedação e crimpagem de rolos para conexão da tampa final com estrutura geral firme e firme, excelente resistência à vibração e operação estável. O formato redondo e reto simplificado apresenta estrutura simples e conveniente desmontagem e manutenção diária, reduzindo custos de operação posteriores.

  1.4 Opções compactas de movimento diversificado e tipo curto

     • DSNU Dupla Ação: Movimento alternativo de entrada de ar de extremidade dupla, o tipo padrão mais universal para automação linear convencional.

     • DSNU-…-P Ação Simples (Push Out): Estrutura push-out de mola, extensão automática após falha de energia para cenários de reinicialização de segurança.

     • DSNU-…-R Ação Simples (Puxar para Trás): Estrutura de retorno por mola, retração automática após falha de energia para mecanismos de posicionamento de proteção.

     • Almofada autoajustável DSNU-…-PPV: Amortecedor pneumático autoajustável inteligente de extremidade dupla, sem necessidade de ajuste manual, adequado para operação em alta velocidade com faixa de pressão total.

     • Tipo curto DSNU-S: 35 mm mais curto no comprimento total e 40% mais estreito na largura do que o tipo padrão, personalizado para cenários de instalação em espaços ultraestreitos.

  1.5 Almofada atualizada e sistema de vedação de baixa fricção

     Equipado de série com amortecedor elástico (P) para redução básica de ruído e impacto; almofada de ar autoajustável PPV inovadora opcional, adaptando-se à faixa de pressão total de 0,1 ~ 1,0 MPa com amortecimento adaptativo automático para movimentos frequentes em alta velocidade. Equipado com vedação composta bidirecional de baixo atrito e ranhura de armazenamento de óleo integrada, o cilindro apresenta pressão inicial ultrabaixa, operação estável sem óleo e uma vida útil de mais de 8 milhões de ciclos.

  1.6 Configuração de indução magnética de precisão

     O anel magnético integrado opcional (código A) é compatível com os interruptores magnéticos das séries FESTO SMT e SMC M9B, realizando detecção precisa da posição do pistão em tempo real e controle de ligação de sinal PLC, suportando posicionamento de ciclo automatizado e monitoramento inteligente.

2. Regras completas de nomenclatura de modelos e exemplos de pedidos

 1. Estrutura típica do modelo: DSNU25-100-PPV-A-MQ

  2. Exemplos de pedidos padrão

     • Modelo magnético de almofada PPV de dupla ação: DSNU32-75-PPV-A-MQ (furo de 32 mm, curso de 75 mm, montagem em flange lateral, equipado com magnético)

     • Modelo de almofada elástica de dupla ação tipo curto: DSNU-S20-50-PA (furo de 20 mm, curso de 50 mm, corpo curto ultracompacto, equipado com magnético)

     • Modelo de retorno por mola de ação única: DSNU16-30-R-P-A (furo de 16 mm, curso de 30 mm, redefinição de mola, equipado com magnético)

3. Parâmetros técnicos principais (tipo padrão)

4. Gráfico de referência teórica de impulso e tensão de 0,5 MPa (haste única)

  4.1 Dados de desempenho de dupla ação (DSNU)

  4.2 Dados de desempenho de ação única (DSNU-R Spring Return)

5. Formas de montagem e modelos derivados

  5.1 Métodos de montagem universais diversificados

     • Flange da porta lateral MQ: Montagem fixa com flange padrão com entrada de ar lateral, o tipo mais universal para layout de automação convencional

     • Flange da porta axial MA: Design de entrada de ar axial, especialmente adaptado para espaço de instalação axial limitado

     • Montagem Direta MH: Estrutura de fixação direta da tampa final, corpo ultrafino para instalação em espaços estreitos

     • Unidade de fixação KP: Função de travamento integrada para fixação de posição de curso arbitrária e posicionamento anti-deslocamento

     • Flange dianteiro/traseiro FA/FB: Fixação de flange plana frontal e traseira, totalmente compatível com acessórios de montagem padrão ISO

  5.2 Série Derivada Principal

     • Padrão DSNU: Tipo universal de dupla ação com amortecedor elástico ou pneumático para automação geral

     • Tipo curto DSNU-S: Corpo reduzido e compacto, exclusivo para cenários de instalação em espaços ultraestreitos

     • DSNU-…-P/R Ação Simples: Modelos de ação simples com push-out/retorno por mola para condições de trabalho com redefinição de segurança

     • Almofada autoajustável DSNU-…-PPV: Buffer adaptativo inteligente, preferido para operação cíclica frequente em alta velocidade

6. Comparação de seleção DSNU vs CM2 vs MG

7. Guia de seleção rápida em 3 etapas

     1. Seleção de furo: Selecione o tamanho do furo apropriado de acordo com o peso real da carga, reserve mais de 50% de margem de segurança. Priorize a série DSNU para operação em alta velocidade, resistência à corrosão e demandas de conformidade com padrões internacionais.

     2. Seleção de traços: Curso de trabalho real mais margem de segurança de 10~20mm; siga os limites de curso padrão: dupla ação ≤500mm, simples ação ≤150mm.

     3. Configuração Funcional: Escolha almofada de ar autoajustável PPV para operação em alta velocidade (>500 mm/s); selecione o tipo curto DSNU-S para espaço de instalação estreito; combine Um anel magnético + interruptores SMT/M9B para detecção automática de posição.

Resumo de uma frase

     O minicilindro de aço inoxidável SOLH DSNU ISO 6432 apresenta estrutura de aço inoxidável totalmente resistente à corrosão, amortecimento inteligente autoajustável, operação de longa vida livre de óleo e opções de montagem diversificadas, servindo como uma solução de minicilindro universal de alto padrão para equipamentos de automação alimentícia, farmacêutica, eletrônica e para ambientes adversos.
