Estilo paralelo mecânico da série HFP

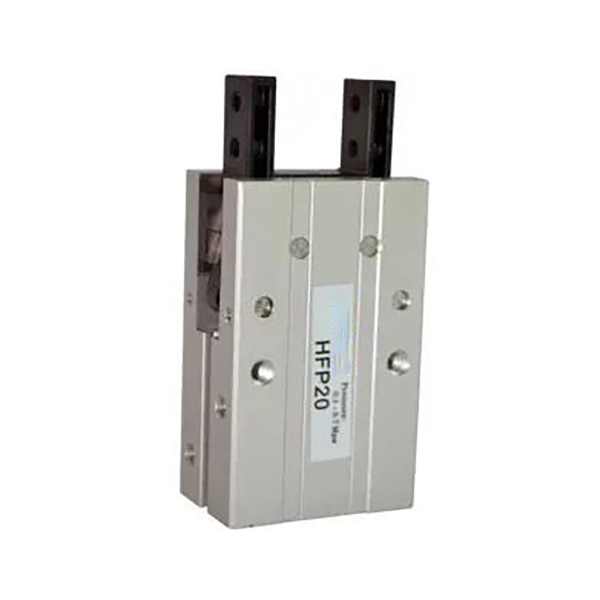

Pinça pneumática paralela econômica tipo alavanca série HFP

Marca: SOLH da Richge Technology

Visão geral do produto

     A série SOLH HFP adota transmissão de alavanca mecânica para abertura e fechamento paralelo de 2 mandíbulas. Pontos fortes principais: mecanismo de alavanca simples com preço competitivo, desempenho de fixação estável, montagem universal de três lados, ímã pré-instalado de fábrica e longa vida útil resistente ao desgaste. É a principal solução de pinça paralela econômica para cargas leves de carga/descarga de alta frequência e estações automatizadas sensíveis ao custo.

Estrutura central e recursos operacionais

     -- Princípio de funcionamento: O pistão empurra o conjunto da alavanca para acionar duas mandíbulas para movimento paralelo. Acionamento por alavanca puramente mecânico, menos componentes, baixo custo de manutenção.

     -- Característica de força: As mandíbulas são fixadas quando o pistão se estende e liberadas quando retraído. A força de fixação é 20% ~ 30% maior que a força de abertura para uma fixação mais segura da peça.

     -- Estabilidade e precisão: Grande superfície de contato entre as mandíbulas e o corpo principal reduz a vibração e melhora a precisão da fixação. Placas separadoras de metal isolam as superfícies de fricção para reduzir a abrasão e prolongar a vida útil.

     -- Montagem flexível: Três faces de montagem (lateral/inferior/traseira). As ranhuras integradas do sensor suportam a instalação direta do interruptor magnético sem suportes extras.

     -- Material e durabilidade: corpo de alumínio anodizado rígido, peças de alavanca resistentes ao desgaste e mandíbulas de aço inoxidável. Vida útil do ciclo mecânico ≥5 milhões de vezes, adequada para operação contínua de automação de alta frequência.

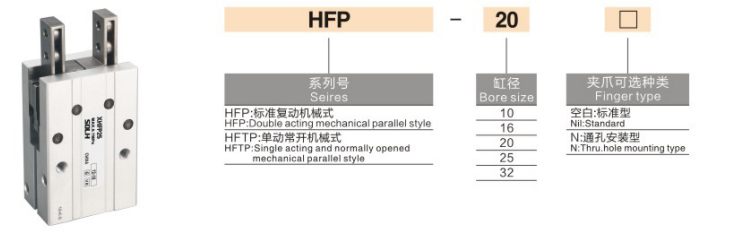

Regra completa de codificação do modelo

  1. Exemplo de modelo:HFP20+2CS1-G

 2. Exemplos de referência de pedido padrão

     -- HFP16: Furo 16, modelo básico de dupla ação sem interruptor

     -- HFP25N: Furo 25, versão de montagem através do furo

     -- HFP32+2CS1-G：Bore 32, equipado com dois interruptores magnéticos CS1-G

Especificações técnicas do núcleo universal (dupla ação a 0,5 MPa)

Principais vantagens competitivas

   1. Excelente estrutura de alavanca de custo-desempenho

     -- A transmissão mecânica simples reduz a contagem de peças. Desempenho próximo às pinças paralelas de última geração, enquanto o preço atinge apenas 1/2 ~ 2/3 dos modelos do tipo trilho-guia.

   2. Maior força de fixação aumenta a segurança

     -- A força de fixação durante a extensão é 20%~30% maior que a força de liberação, reduzindo o risco de deslizamento da peça sob condições de carga leve.

   3. Montagem universal em três direções

     -- Furos de montagem disponíveis nas faces lateral, inferior e traseira, suportam montagem horizontal, vertical e lateral para fácil comissionamento no local.

   4. Ímã embutido, pronto para instalação do sensor

     -- Ímã permanente integrado como padrão. Ranhuras deslizantes reservadas no corpo para interruptores CS1-G; não são necessários suportes de montagem extras.

   5. Design resistente ao desgaste para operação de alto ciclo

     -- Separadores metálicos antifricção reduzem a abrasão dos componentes, proporcionando longa vida útil para linhas de produção automatizadas contínuas.

Formas de montagem e aplicações industriais típicas

   1. Opções de montagem

     -- Montagem lateral: fixação horizontal para carga/descarga da linha de montagem

     -- Montagem inferior: elevação vertical para moldagem por injeção e seleção e colocação de máquinas-ferramenta

     -- Montagem traseira: Aperto lateral para estações estreitas e confinadas

   3. Cenários típicos de aplicação

     -- 3C & Electronics: Agarrando componentes plásticos em miniatura, peças de hardware e caixas de bateria

     -- Componentes Automotivos: Transferência de pequenas peças estampadas, elementos de borracha e acabamentos internos

     -- Embalagem e Logística: Seleção de pequenas caixas, sacos plásticos e paletes em miniatura

     -- Automação Geral: Fixação de posicionamento de estação e manuseio alternativo de alta frequência

Comparação de seleção: Alavanca HFP VS HFY Pivot VS MHZ2 Pinça de guia linear

Guia de seleção rápida em 3 etapas

   1. Seleção do furo com base na massa da peça

     -- 10 ≤1kg;16 =1~2kg;20 =2~3kg;25 =3~5kg;32 =5~8kg. Reserve ≥30% de margem de segurança.

   2. Verificação de AVC

     -- Certifique-se de que o deslocamento da mandíbula ≥ a dimensão externa da peça de trabalho, além de uma folga mínima de 2 mm para evitar interferência mecânica.

   3. Correspondência de configuração

     -- Intertravamento automático de sinal: Equipe dois interruptores magnéticos CS1-G para detectar o estado aberto e fechado.

     -- Layout de equipamento confinado: a montagem HFP em três lados oferece soluções de instalação flexíveis.

Resumo de uma frase

     A pinça pneumática paralela tipo alavanca econômica SOLH HFP apresenta acionamento mecânico por alavanca com maior força de fixação, montagem universal de três lados e anel magnético integrado, solução ideal de fixação de carga leve e média de baixo custo para 3C de alta frequência, embalagens e estações de manuseio automatizado gerais sensíveis ao custo.
