Pinça pneumática giratória tipo Y série HFY

Marca: SOLH da Richge Technology

Visão geral do produto

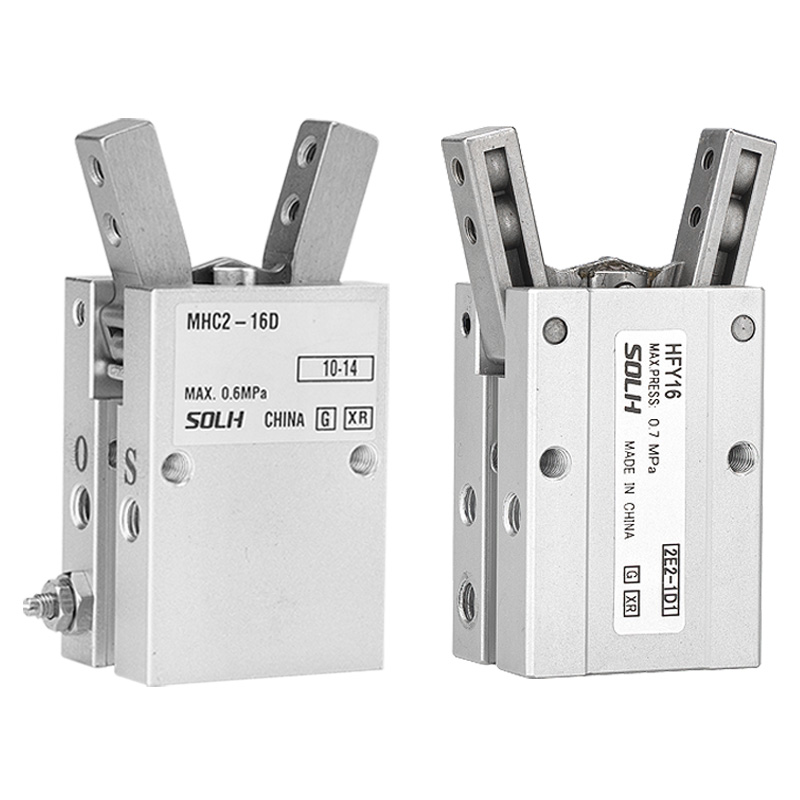

     A série SOLH HFY é uma pinça giratória compacta em forma de Y acionada por pistão único e mecanismo de alavanca de pivô, alternativa direta ao SMC MHC2. Características principais: amplificação do torque da alavanca para forte força de fixação, grande ângulo de abertura de giro, corpo fino para espaço de instalação apertado. Ideal para pequenos componentes redondos, curvos e irregulares, amplamente utilizados em eletrônica, hardware, peças plásticas e estações de montagem para serviços leves.

Estrutura Central e Princípio de Funcionamento

   1. Transmissão: O pistão único empurra o conjunto da alavanca de articulação para converter o movimento linear em movimento de giro do tipo Y. A estrutura da alavanca amplifica o torque de saída para uma fixação poderosa.

   2. Modos de Operação

     -- HFY: Dupla ação (padrão) – controle de ar bidirecional para abrir e fechar

     -- HFTY: Simples ação Normalmente Aberto – braçadeiras de fornecimento de ar; a mola abre automaticamente após perda de pressão

   3. Ângulo de oscilação: abertura máxima +30°, fechamento excessivo -10°, oscilação efetiva total aprox. 40°, proporciona folga de abertura suficiente para pegar peças.

   4. Construção: Corpo em alumínio anodizado rígido, mandíbulas de alta resistência, anel magnético embutido. Três superfícies de montagem (inferior/lateral/traseira). Válvulas de aceleração ajustáveis ​​integradas para controle de velocidade independente.

   5. Precisão de posição: Repita a precisão de posicionamento ± 0,02 mm, estável para coleta de precisão em serviços leves.

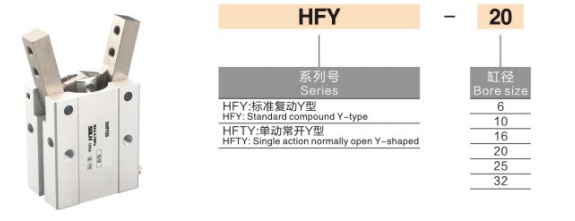

Regra completa de codificação do modelo

   1. Exemplo de modelo: HFY20-M9BW

  2. Referência de pedido padrão

     HFY25-M9BW Furo 25, dupla ação, equipado com chave magnética M9BW (cabo de 1m).

Especificações técnicas do núcleo universal

Tabela de ângulo de giro e torque de fixação (@0,5MPa, garras padrão)

⚠️ Nota importante: O torque de fixação diminui à medida que o comprimento da extensão da mandíbula aumenta. O fator de segurança ≥1,5 deve ser reservado durante o cálculo da carga.

Cenários de aplicativos preferenciais

   ✅ Priorize HFY se:

     -- As peças de trabalho são componentes em miniatura redondos, em forma de arco ou irregulares (terminais eletrônicos, pequenas caixas de plástico)

     -- Requer ângulo de abertura relativamente grande (~40°) dentro do envelope de instalação limitado

     -- Layout do equipamento com restrição de altura/largura; A estrutura giratória em Y economiza mais espaço do que as pinças paralelas

     -- Carga leve ≤5kg, ciclagem de alta frequência, demanda atuador econômico

     -- Precisa de montagem flexível em três superfícies para ferramentas personalizadas compactas

Comparação de seleção: HFY VS SMC MHC2

Diretrizes de seleção de chaves

   1. Seleção do furo com base na massa da peça e extensão da mandíbula

     -- Carga leve ≤1kg → ø6/10; Carga média 1~5kg → ø16~32

   2. Seleção do modo de operação

     -- Produção contínua geral → dupla ação HFY

     -- Precisa de abertura automática após corte de energia → HFTY de ação simples NÃO

   3. Layout de montagem

     -- Montagem inferior padrão preferida; montagem lateral para largura estreita; montagem traseira para estações de transferência de linha de montagem

   4. Ajuste de velocidade

     -- Utilize válvulas de aceleração ajustáveis ​​integradas para controlar a velocidade de giro e evitar o impacto da peça de trabalho

   5. Feedback de posição

     -- Instale interruptores magnéticos CMSH/DS1-G em ranhuras duplas para detectar o estado totalmente aberto e fechado

Resumo de uma frase

     A pinça pneumática de giro pivô tipo Y SOLH HFY adota estrutura de amplificação de torque de alavanca de pistão único, disponível em HFY de dupla ação e ação simples NO HFTY, montagem em três superfícies com válvula de aceleração integrada e slot de interruptor magnético, alternativa econômica ao MHC2 para coleta de carga leve de alta frequência de peças pequenas redondas e irregulares em 3C, equipamentos de automação de hardware e plástico.
