Chave de quebra de carga de alta tensão com o interruptor de aterramento

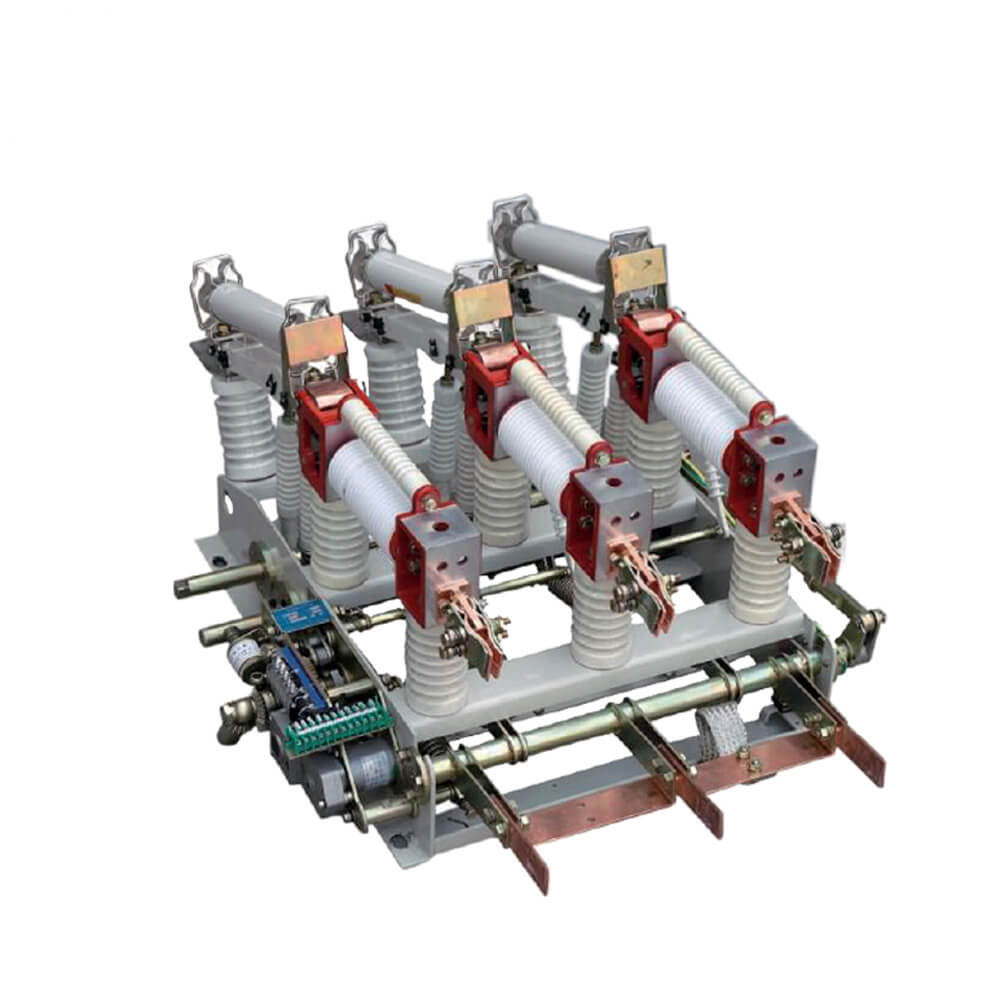

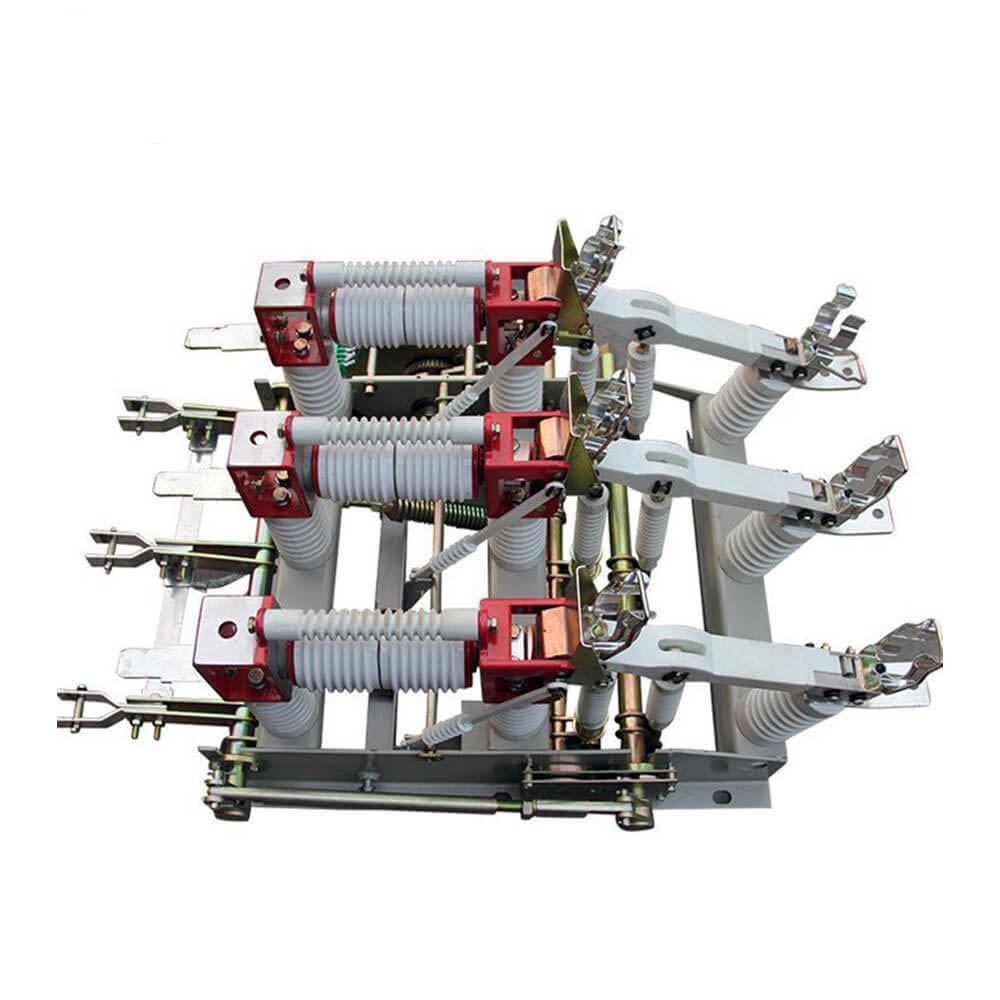

FZN21-12D/T630A Chave de quebra de carga de alta tensão de alta tensão com o interruptor de aterramento

     FZN21-12/T630-20 and FZN21-12(R)D/T125-31.5 type Indoor AC high voltage load switch- fuse combination units appliances for three-phase AC 12kV, 5oHz power system, or with the complete power distribution equipment and loop-network switch cabinet , combined substation and othel ancillary uses, is widely used in urban network construction and transformation engineering, industrial e empresas de mineração, arranha-céus e instalações públicas, podem ser usadas como unidade de fonte de alimentação de anel ou equipamento de terminal, distribuição de energia, controle e proteção. O desempenho técnico dos produtos atende à publicação IEC 60265-1/FDIs << comutadores de alta tensão, parte 1: tensões classificadas abaixo de 1kV acima de 52kv de alta tensão de alta tensão >>, IEC60420 << Alta tensão CA. interruptor de combinação de fusíveis >>; e CB1 926 << Chave de carga de alta tensão AC-unidades de combinação de fusíveis >>, GB3804 << 3-63kV AC Alta tensão com interruptores de alta tensão >> Regulação.

Quebra com corrente nominal, corrente de sobrecarga (FZRN21-12D/T125-31.5 pode quebrar a corrente de quebra de circuito) e para impedir que o equipamento ausente a capacidade de execução de alternar uma fratura visível de isolamento, com capacidade instalada combinada do solo com os interruptores relevantes e as agências de mola elétrica, para o controle remoto.

FZN21-12D/T630-20 Chave de quebra de carga de vácuo de alta tensão interna, adequada para rede PowerSupply com tensão nominal de 10kV AC 50Hz, usado para quebrar a corrente de carga.

FZRN21-12D/T125-31.5 A aparelho elétrico de combinação elétrica de combinação de combinação de uso de comutação de interrupção de alta tensão de alta tensão interna possui grande capacidade de ruptura, segurança e confiabilidade e vida elétrica, que pode ser operada com frequência, a estrutura é compacta, o volume é pequeno, o peso é leve e a manutenção é basicamente unnCescária. Ele pode proteger o transformador da sobrecarga e impedir que o equipamento fique sem fase. Tem fratura óbvia de isolamento. Pode ser equipado com faca de aterramento e mecanismo de mola elétrica com capacidade de fechamento, e pode ser controlado remotamente.

O interruptor de carga de vácuo de alta tensão da série FZN21-12 é composto principalmente de Framer, o interruptor de desconexão (o fusível limitado de corrente do combinador está no interruptor de desconexão), tubo de comutação de vácuo, chave de aterramento, mecanismo de operação de mola e assim por diante.

Este produto possui estrutura compacta, pequeno volume, vida longa, forte capacidade de fechamento e ruptura e fácil operação e manutenção. O interruptor de vácuo está equipado com um mecanismo operado pela mola, que adota um motor de mola elétrico (outro manual), e há dois tipos de métodos de fechamento: fechamento e fechamento manual de eletroímã. O interruptor de desconexão, o interruptor de vácuo e o interruptor de aterramento estão intertravados entre si (intertravamento mecânico) para evitar a mossooperação.

Informações básicas.

Significado do modelo

Parâmetros técnicos

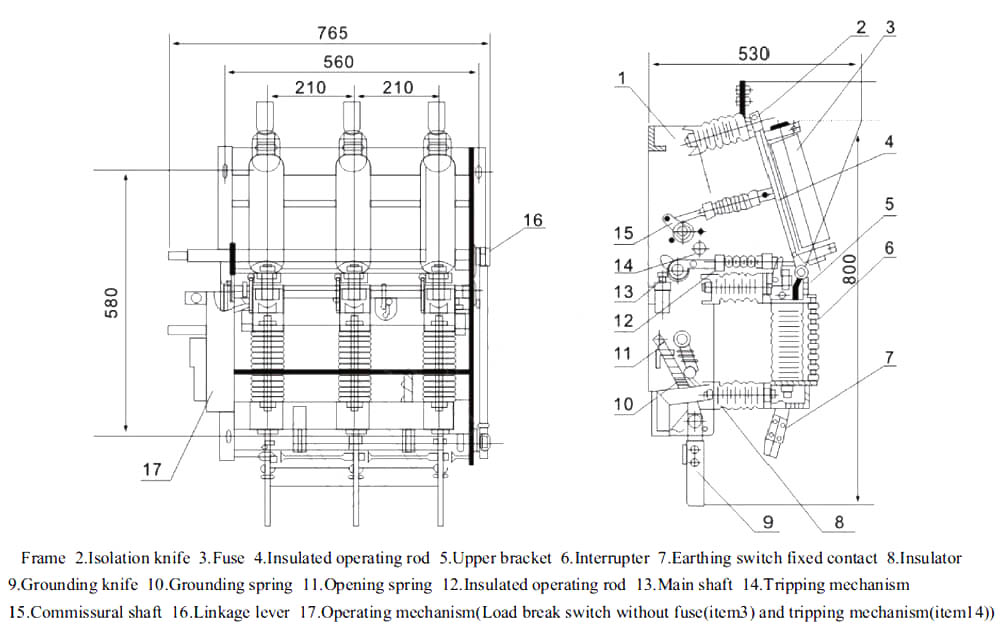

Dimensões de contorno e instalação

Condições ambientais

1.A temperatura do ar circundante não excede 40 ℃, e a planta média medida em 24h não excede 35 ℃, a menor temperatura do ar circundante é de -25 ℃;

2. O efeito da radiação da luz solar pode ser ignorado;

3. A altitude não excede 2000m;

4. Sem poeira condutora, gases corrosivos e locais de vapor de água;

5. Sem incêndio, explosão de lugares perigosos;.

6. Locais sem vibração frequente e violenta.
