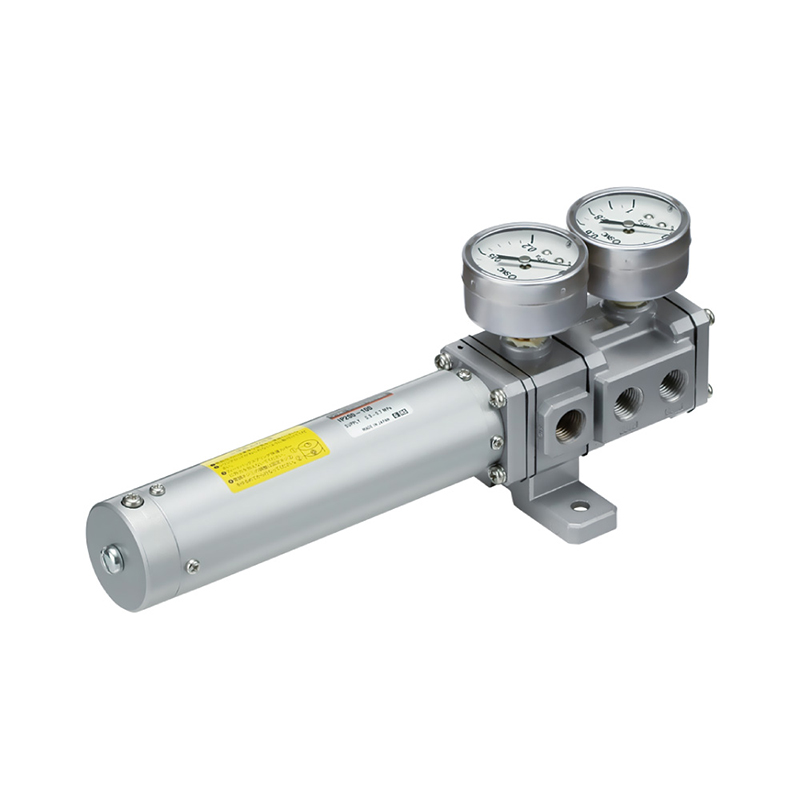

Posicionador de cilindro servo piloto pneumático série IP200

Marca:SOLH da Richge Technology

Posicionamento do produto

     A série IP200 lançada sob a marca SOLH da Richge Technology é um posicionador de servo cilindro piloto pneumático. Ele fornece controle de posição proporcional de alta precisão para cilindros padrão, convertendo linearmente o sinal de controle pneumático de 0,02 ~ 0,1 MPa em deslocamento preciso da haste do pistão do cilindro. Totalmente acionado por ar e sem fonte de alimentação, é uma solução de posicionamento intrinsecamente segura para ambientes industriais propensos a explosões.

Especificações Técnicas Principais

    1. Parâmetros Básicos

     -- Cilindros compatíveis: Diâmetro ≥ Ø50mm, curso 25~300mm (personalizável por incremento de 1mm)

     -- Princípio de controle: servomecanismo bocal-flapper baseado na teoria do equilíbrio de força

     -- Pressão de ar fornecido (SUP): 0,3~0,7MPa

     -- Sinal de controle de entrada (IN): sinal pneumático padrão 0,02 ~ 0,1 MPa

     -- Temperatura ambiente e média: -5°C ~ +60°C (versão padrão)

     -- Thread da porta: porta principal Rc1/4; porta do manômetro Rc1/8

     -- Peso líquido: aprox. 700g (com base no modelo de curso de 100mm)Índice de precisão de controle· Sensibilidade: ≤ 0,5% F.S.

     -- Linearidade: ≤ ±2% F.S.

     -- Histerese: ≤ 1% F.S.

     -- Repetibilidade: ≤ ±1% F.S.2.

Princípio de funcionamento do equilíbrio de força

     -- Entrada de sinal: O sinal de controle pneumático entra na porta IN e empurra o diafragma de entrada.

     -- Servo Amplificação: O deslocamento do diafragma altera a folga contra o bico para ajustar a contrapressão, acionando o carretel interno para alternar os circuitos de ar.

     -- Atuação do cilindro: Saídas de ar pressurizado através das portas OUT1/OUT2 para estender ou retrair o cilindro de dupla ação.

     -- Feedback de posição: o movimento do curso do cilindro puxa o diafragma de feedback através da biela e da mola de feedback para alcançar o equilíbrio de força com o sinal de entrada; o carretel retorna à posição neutra para travar o cilindro na posição alvo com precisão.

Definição de código de modelo (IP200-XXX-YY)

     -- IP200: Código da série base

     -- XXX: Curso nominal (25/50/100/150/200/250/300 mm)

     --YY Sufixo opcional: Sem sufixo: Modelo padrão com mola de realimentação em aço carbono -T: Equipado com mola de realimentação em aço inoxidável -XN: Versão para baixa temperatura (-30°C ~ +60°C) -XZ: Versão para alta temperatura (-5°C ~ +80°C)

Exemplo: IP200-200-T → curso de 200 mm, mola de feedback em aço inoxidável.

Definição de porta

     -- SUP: Entrada principal de fornecimento de ar (0,3~0,7MPa)

     -- IN: Entrada de sinal de controle pneumático (0,02~0,1MPa)

     -- OUT1 / OUT2: Portas de saída duplas para cilindro de dupla ação

     -- EX: Porta de exaustão

     -- Medidor: Porta dedicada para instalação de manômetro

Principais vantagens do produto

     -- Posicionamento pneumático de alta precisão e seguro contra explosões Precisão de posicionamento comparável de sistemas servo elétricos; totalmente operado a ar, sem componentes elétricos, intrinsecamente seguro para zonas de trabalho inflamáveis ​​e explosivas.

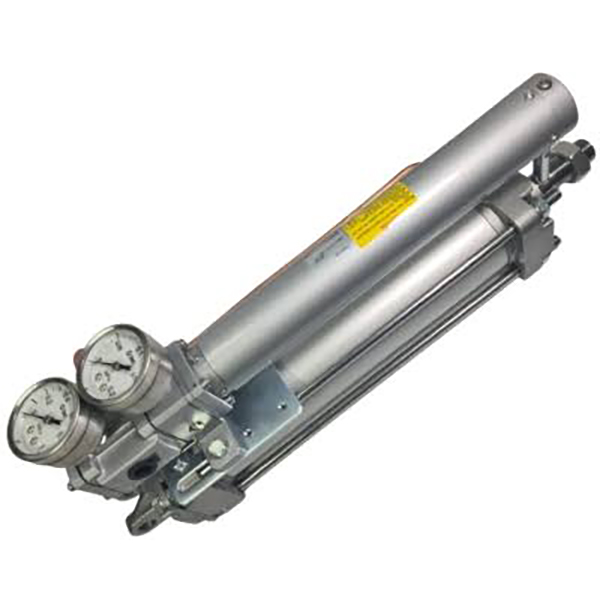

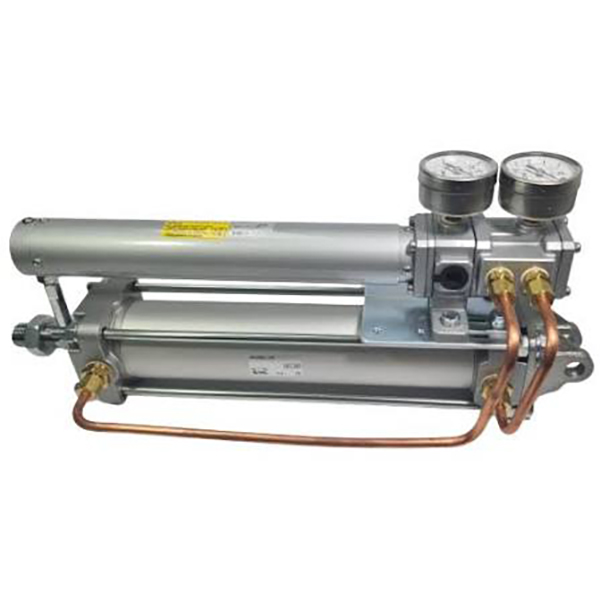

     -- Estrutura compacta e integrada All-In-One Design de unidade integrada para montagem direta em cilindros padrão, simplificando a instalação no local e os procedimentos de manutenção de rotina.

     -- Design de calibração conveniente Parafuso de ajuste de zero independente integrado e parafuso de ajuste de amplitude para calibração rápida no local sem ferramentas extras.

     -- Várias opções de materiais para resistência à corrosão Mola de feedback disponível em variantes de aço carbono ou aço inoxidável para se adaptar a ambientes de oficina úmidos e corrosivos.

     -- Versões personalizadas com ampla faixa de temperatura Modelos opcionais padrão, de baixa e alta temperatura para satisfazer condições industriais complexas de temperatura variável.

Cenários típicos de aplicação

     -- Estações de posicionamento de precisão: Equipamentos de corte, prensagem, revestimento e manuseio automático de materiais

     -- Controle de processos industriais: regulação de abertura de válvula, controle de tensão da alma e sistemas de correção de borda da alma

     -- Ambientes agressivos especiais: Equipamentos à prova de explosão, à prova de poeira e à prova d'água para fábricas de produtos químicos e máquinas de mineração

     -- Unidade central servo pneumática: Serve como componente de controle central de sistemas completos de servo posicionamento pneumático

Diretrizes de operação e instalação

     -- Requisito de fonte de ar: O ar fornecido deve estar seco e limpo com precisão de filtragem ≤5μm para evitar bloqueio do bico e falha de posicionamento.

     -- Referência de calibração: ajuste completo de zero e amplitude sob pressão de alimentação padrão de 0,5 MPa para desempenho linear ideal.

     -- Direção de montagem: Suporta instalação em qualquer ângulo; evite layout de montagem que faça com que água condensada se acumule dentro do conjunto interno da unidade.

Resumo de uma frase

     O servo posicionador pneumático SOLH IP200 com equilíbrio de força converte linearmente o sinal de ar de 0,02 ~ 0,1 MPa em deslocamento preciso do cilindro, apresentando alta precisão de posicionamento, operação somente com ar à prova de explosão, calibração ajustável de zero/span e opções personalizadas de múltiplas temperaturas, a unidade de controle de posicionamento proporcional ideal para equipamentos químicos, de mineração e de automação de precisão à prova de explosão.
