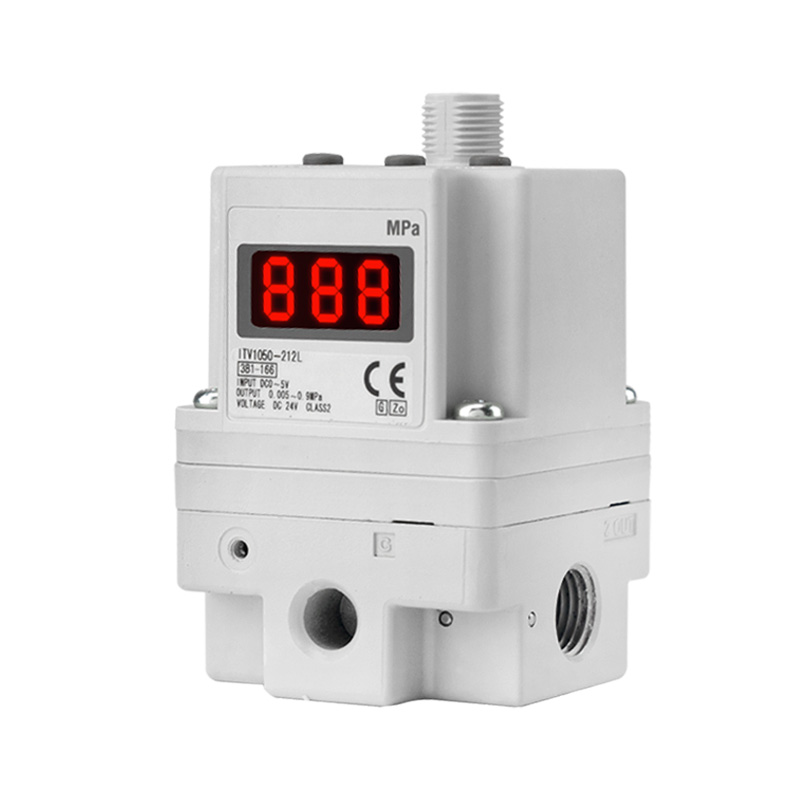

Válvula proporcional eletropneumática de alto fluxo série ITV

Marca: SOLH da Richge Technology

Posicionamento do produto e princípio de funcionamento

   1. Posicionamento do produto

     A válvula proporcional eletropneumática de alto fluxo da série SOLH ITV é um componente de conversão elétrico-pneumático intercambiável pela SMC. Ele realiza ajuste contínuo e contínuo da pressão do ar por meio de sinais de controle elétrico, substituindo totalmente as válvulas redutoras de pressão manuais para obter regulação remota de pressão automática e de alta precisão, e é especialmente otimizado para circuitos de fornecimento de ar de grande fluxo para serviços pesados.

   2. Função e Princípio Central

     -- Função central: converter sinal de controle elétrico em pressão de ar ajustável continuamente para regulação de pressão automática e remota

     -- Princípio de funcionamento: Sistema de feedback proporcional eletropneumático de circuito fechado. O sensor de pressão integrado monitora a pressão de saída em tempo real e corrige automaticamente o desvio, proporcionando excelente precisão de controle e velocidade de resposta rápida

     - Grau de proteção ambiental: IP65 à prova de poeira e respingos, operação estável em condições adversas de oficina industrial

Tabela de referência rápida do modelo da série de alto fluxo

Especificações Técnicas Gerais Universais

     -- Fluido aplicável: Ar comprimido seco

     -- Pressão máxima de alimentação de entrada: 1,0 MPa

     -- Temperatura ambiente e média: -5 ~ +60 ℃

     -- Fonte de alimentação: DC24V ±10% (versões parciais suportam DC12–15V)

     -- Consumo de energia: ≤4W (modelos equipados com comunicação)

     -- Sinal de saída do monitor: Analógico DC1–5V linear com pressão de saída real

     -- Opções de rosca de porta: rosca paralela Rc / NPT / G, acessórios de encaixe rápido opcionais

Tipos de sinal de entrada e definição de sufixo de modelo

  1. Sinais de controle disponíveis

     -- Entrada analógica (mainstream): sinal de tensão DC0–10V, sinal de corrente 4–20mA

     - Predefinição de vários estágios: função predefinida de pressão fixa de E/S de 4 pontos / 16 pontos

     -- Comunicação Fieldbus: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (requer acessório de placa de comunicação dedicada)

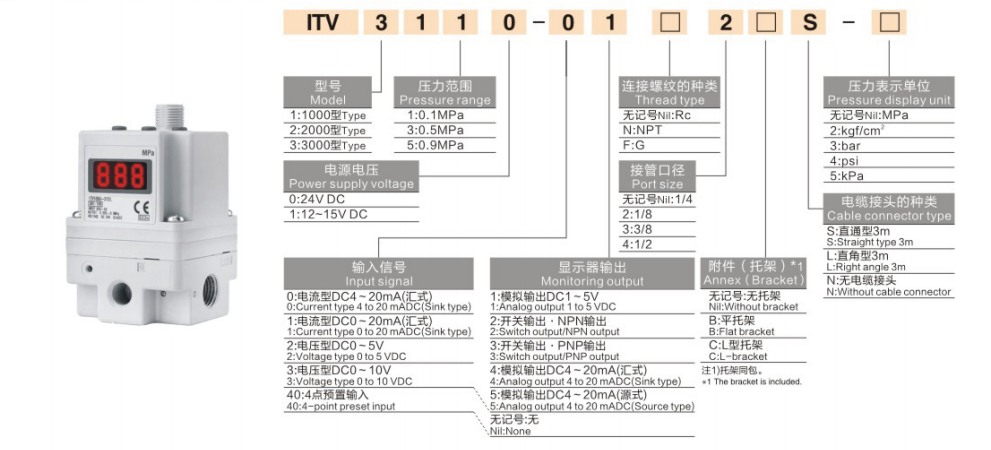

 2. Exemplo de código de modelo: ITV2050-31F2BN3

     -- ITV2050: Série de fluxo médio ITV2000

     -- 31: Rosca da porta G1/4

     -- F: Suporte de montagem plano

     -- 2: Entrada de tensão analógica DC0–10V

Principais vantagens do produto

  1. Desempenho de alto fluxo bastante atualizado

     -- A capacidade máxima de fluxo aumentou cerca de 5 vezes em comparação com a série ITV padrão de pequeno fluxo, satisfazendo perfeitamente os requisitos de movimento alternativo rápido de cilindros de grande diâmetro e equipamentos síncronos de vários cilindros.

  2. Excelente alta precisão e estabilidade a longo prazo

     -- Precisão de controle dentro de ±1% FS, velocidade de resposta ultrarrápida e pequena flutuação de pressão, ideal para montagem de precisão, processamento de semicondutores, revestimento automático e outras linhas de produção de alto padrão.

  3. Contorno compacto, leve e otimizado

     -- Peso do modelo ITV2100 reduzido em 19% em relação à geração anterior, suporte flexível e montagem de base para caber em espaço de instalação limitado.

  4. Operação inteligente e fácil de usar

     -- Display digital LED de alto brilho integrado para visualização do valor de pressão em tempo real; equipado com algoritmo de autodiagnóstico e saída de alarme de falha para simplificar a solução de problemas e manutenção no local.

Cenários típicos de aplicação industrial

     -- Controle de pressão para cilindros de grande fluxo e atuadores pneumáticos: Máquinas de embalagem, distribuição automática e equipamentos de colagem

     -- Comutação automática de pressão em vários estágios: Equipamentos de soldagem, estações de rebitagem, sistemas de controle de tensão de filme e fio

     -- Loops de processo pneumático de ultraprecisão: fabricação de semicondutores, testes ópticos, equipamentos de automação de precisão médica

     -- Ajuste de pressão remoto centralizado em linhas de produção automatizadas: Substitua vários conjuntos de reguladores manuais para controle de pressão digital completo

Diretrizes para seleção de modelos

     -- Selecione a série de acordo com a vazão necessária: ITV1100 para micro fluxo pequeno, ITV2100 para fluxo médio universal, ITV3100 para equipamentos pesados ​​de alto fluxo

     -- Confirme a faixa de pressão ajustável para cobrir totalmente todos os requisitos de pressão de trabalho do processo (faixa completa de 0,005–0,9 MPa opcional)

     -- Tipo de sinal de controle correspondente: Tensão analógica DC0–10V como escolha padrão; selecione placa de comunicação dedicada se for necessário controle digital fieldbus

     -- Confirme a forma de montagem: Montagem de base/montagem lateral/montagem de suporte para combinar com o layout da tubulação de ar no local

Resumo de uma frase

     A válvula proporcional eletropneumática de alto fluxo SOLH ITV realiza ajuste de pressão digital contínuo por meio de sinais de controle elétrico, equipada com capacidade de fluxo ultra-grande, proteção industrial IP65 e interfaces de sinal analógico/fieldbus multitipo, servindo como o principal componente de controle para regulação remota de pressão de ar de alto volume e alta precisão em todos os sistemas pneumáticos automatizados.
