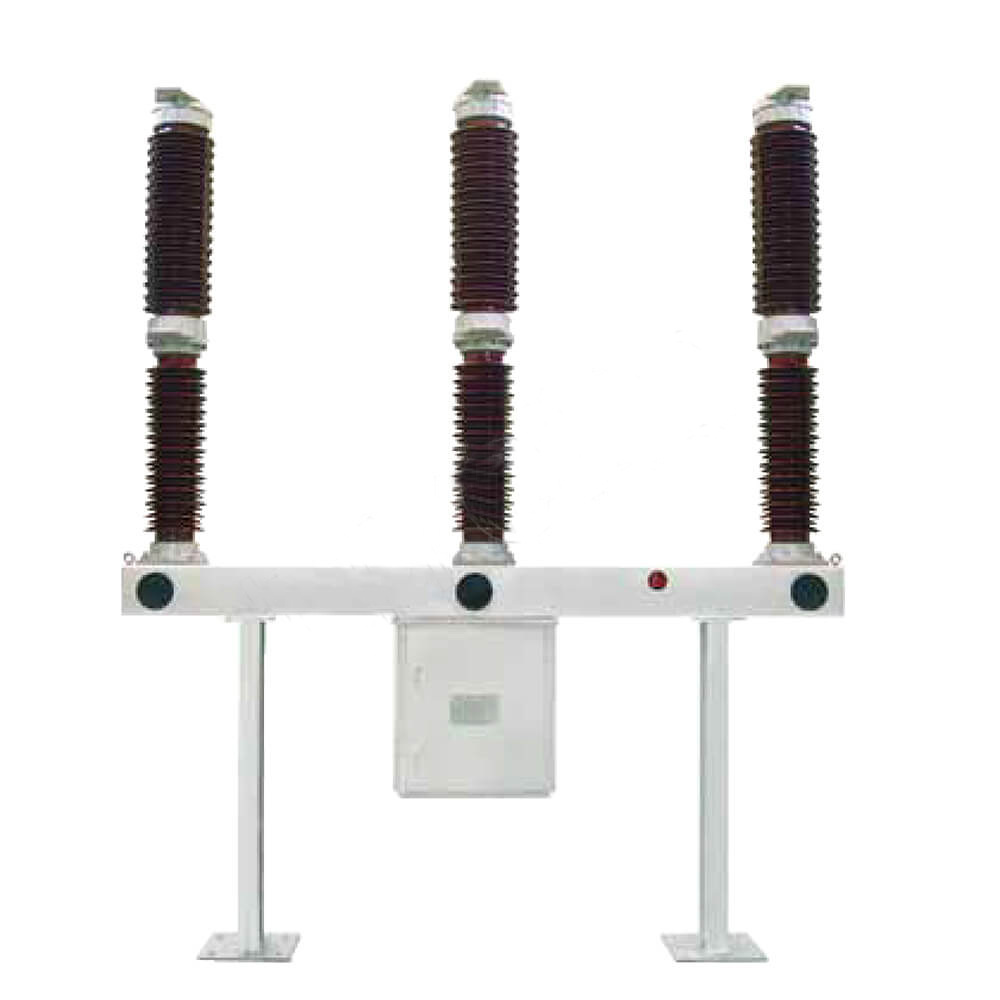

O LW36-126/145 é um aparelho combinado, incluindo um disjuntor de tanque SF6 LIVE com tecnologia de extinção de arco de auto-reverso. Os disjuntores estão disponíveis para uma operação única ou três de pólo, é usado para quebrar a corrente classificada, a corrente de falha ou a troca de linhas elétricas e, assim, realizar o controle e proteção do sistema de energia. É capaz de operação regular e também pode ser usado como disjuntor de conexão. O novo mecanismo de operação da mola garante alta confiabilidade e segurança.

O disjuntor SF6 de alta tensão de alta tensão LW36-126/3150-40 é um disjuntor externo projetado para sistemas CA de alta tensão. É ideal para uso em grades elétricas com uma tensão máxima de 145kV e uma frequência nominal de 50Hz. Este disjuntor é usado para interromper as correntes nominais, correntes de falha ou para alternar circuitos, fornecendo controle e proteção essenciais para sistemas de energia. Também é adequado para uso como um disjuntor de link nas interconexões de rede.

Este produto usa o gás SF6 como meio de extinção do arco e isolamento. Ele está equipado com a mais recente tecnologia de extinção de arco auto-energizada e apresenta um novo mecanismo operado pela mola. O LW36-126/3150-40 oferece vida elétrica longa, baixo esforço de operação, baixo ruído e alta confiabilidade, tornando-a a escolha mais confiável para áreas de alta altitude ou sistemas de energia de 132kv. Também pode substituir os produtos importados do mesmo tipo.

Características estruturais

O disjuntor adota uma estrutura de quebra única de coluna de porcelana trifásica. As três fases estão equipadas com um mecanismo de operação da mola, que é organizado centralmente e operado trifásico, portanto a aparência é nova e requintada. O disjuntor usa o gás SF6 como meio de isolamento e extinção do arco. Durante a operação, o gás SF6 de três polos do disjuntor é conectado e um relé de densidade do tipo ponteiro é usado para monitorar seu progresso de pressão e densidade. Devido ao princípio de extinção de arco de auto-energia e ao projeto otimizado no sistema de movimento do disjuntor, a eficiência mecânica é efetivamente melhorada e o trabalho operacional é minimizado;

Excelente desempenho de quebra e vida elétrica longa;

A estrutura e o suporte de montagem são feitos de placas de aço de alta qualidade que são dobradas como um todo. O tratamento da superfície adota o processo de galvanização de mergulhos a quente. Todos os prendedores expostos são feitos de materiais de alta resistência e peças padrão de aço de aço inoxidável ou aço. A concha da caixa de mecanismo é feita de aço inoxidável; portanto, o produto possui excelente resistência à corrosão; alta confiabilidade mecânica e pode ser operada com frequência;

Devido à alta resistência de isolamento inerente ao gás hexafluoreto de enxofre e ao movimento ideal de contato do disjuntor, o disjuntor quebra a corrente capacitiva sem reinição; O nível de isolamento externo é alto, o isolamento externo é projetado com uma grande distância de fluência, a distância da taxa de fluência é ≥31 mm/kV e o desempenho da resistência à sujeira é excelente. Também pode operar com segurança em ambientes agressivos;

Capacidade de transporte de corrente forte: o teste de aumento da temperatura é realizado de acordo com 1,2 vezes a corrente nominal de 3150A, ou seja, 3780a, e ainda há uma grande margem para o aumento da temperatura em cada ponto;

A aparência geral do produto é compacta, a instalação e comissionamento no local são convenientes e a carga de trabalho de manutenção é pequena.

Aplicações:

Proteção da grade de energia: amplamente utilizada em 132kV ou grades de energia de maior tensão para proteção e controle.

Operações de comutação: Adequado para comutação de circuitos e como um disjuntor de links nas interconexões do sistema de energia.

Uso de alta altitude: ideal para uso em áreas de alta altitude devido ao seu design robusto e tecnologia avançada.

Condições ambientais para uso

Condições ambientais normais para uso atendem aos seguintes requisitos:

a) temperatura do ar ambiente -25 ℃ (-40 ℃) ~ +40 ℃;

b) altitude ≤2500m (2000m);

c) velocidade do vento ≤34m/s;

d) diferença diária de temperatura ≤25 ℃;

e) intensidade do sol ≤1000w/m;

f) Intensidade do terremoto no nível da resistência ao terremoto 8 graus (aceleração horizontal 0,2g, aceleração vertical 0,1g);

g) espessura do gelo ≤10mm;

h) o nível de poluição do ar não excede o nível ⅲ em GB/T 5582;

i) Local de instalação ao ar livre.

Se o usuário tiver requisitos especiais para as condições do ambiente de uso, poderá negociar com especialistas em Liyond.

Informações básicas.

Parâmetros técnicos

LW36-126 Parâmetros técnicos do disjuntor SF6

Tabela 2 Nível de isolamento

Tabela 3 Características mecânicas

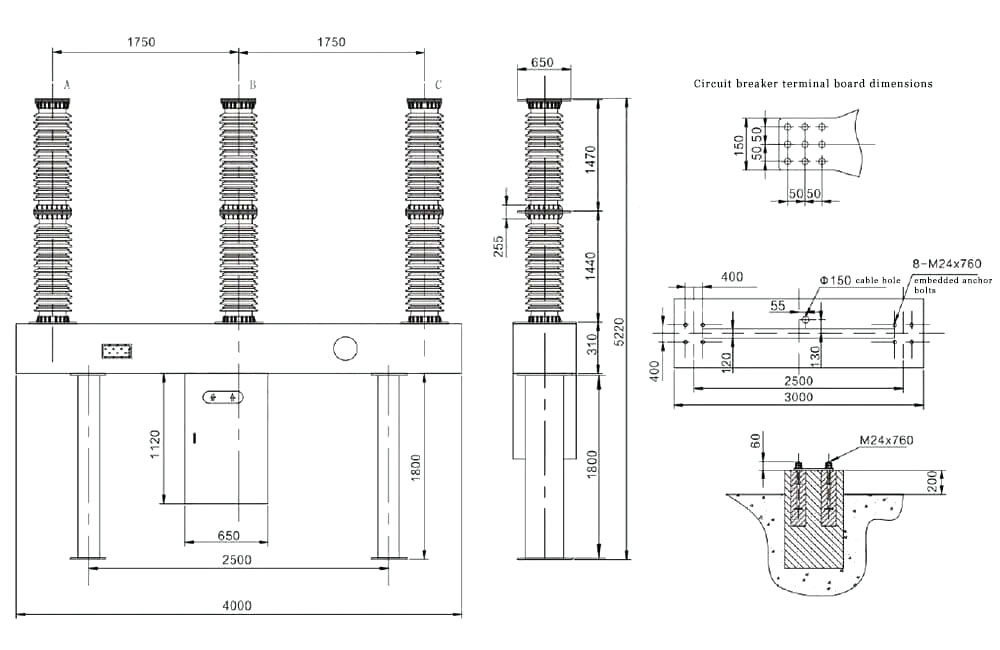

Desenho técnico

LW36 SF6 Aviso de pedido do disjuntor

Modelo do disjuntor e especificações;

Parâmetros elétricos classificados (tensão, corrente, corrente de quebra, etc.)

Condições ambientais para uso (temperatura ambiente, altitude, nível de poluição ambiental)

Parâmetros elétricos do circuito de controle nominal (tensão nominal do motor de armazenamento de energia, tensão nominal da bobina de abertura e fechamento);

Nome e quantidade de peças de reposição, equipamentos e ferramentas especiais necessários (precisam ser encomendados separadamente);

Direção da fiação do terminal superior primário.

LW36 SF6 Aviso de pedido do disjuntor

Modelo do disjuntor e especificações;

Parâmetros elétricos classificados (tensão, corrente, corrente de quebra, etc.)

Condições ambientais para uso (temperatura ambiente, altitude, nível de poluição ambiental)

Parâmetros elétricos do circuito de controle nominal (tensão nominal do motor de armazenamento de energia, tensão nominal da bobina de abertura e fechamento);

Nome e quantidade de peças de reposição, equipamentos e ferramentas especiais necessários (precisam ser encomendados separadamente);

Direção da fiação do terminal superior primário.
