LW8-40.5 35kV Overdoor AC de alta tensão SF6 Disjuntor de circuito

LW8-40.5 35kV Overdoor AC de alta tensão SF6 Disjuntor de circuito

       O disjuntor LW8 (A) -40,5 AC SF6 Outdoor é um dispositivo elétrico de alta tensão de 50Hz, de 50Hz, projetado para uso em sistemas de energia com uma tensão nominal de 40,5 kV. Utiliza o gás SF6 como meio de imersão e isolamento de arco, com um mecanismo de consumo de arco de gás comprimido, fornecendo capacidade de interrupção superior. Esse disjuntor é adequado para aplicações em subestações de energia, usinas de energia e redes de distribuição, onde pode alternar com segurança as correntes classificadas e de curto-circuito. Também é ideal para uso como um disjuntor de link ou para desconectar os bancos do capacitor. O dispositivo inclui um transformador de corrente embutido para fins de medição e proteção, tornando-o uma excelente opção para atualizar os sistemas de disjuntores mais antigos.

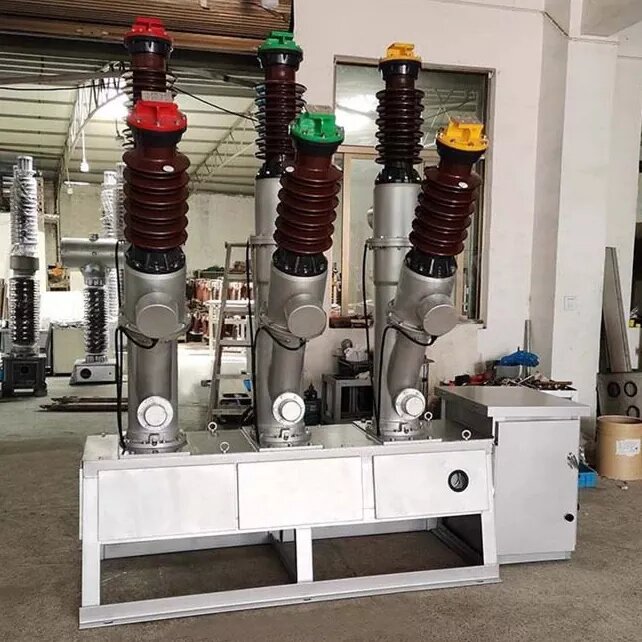

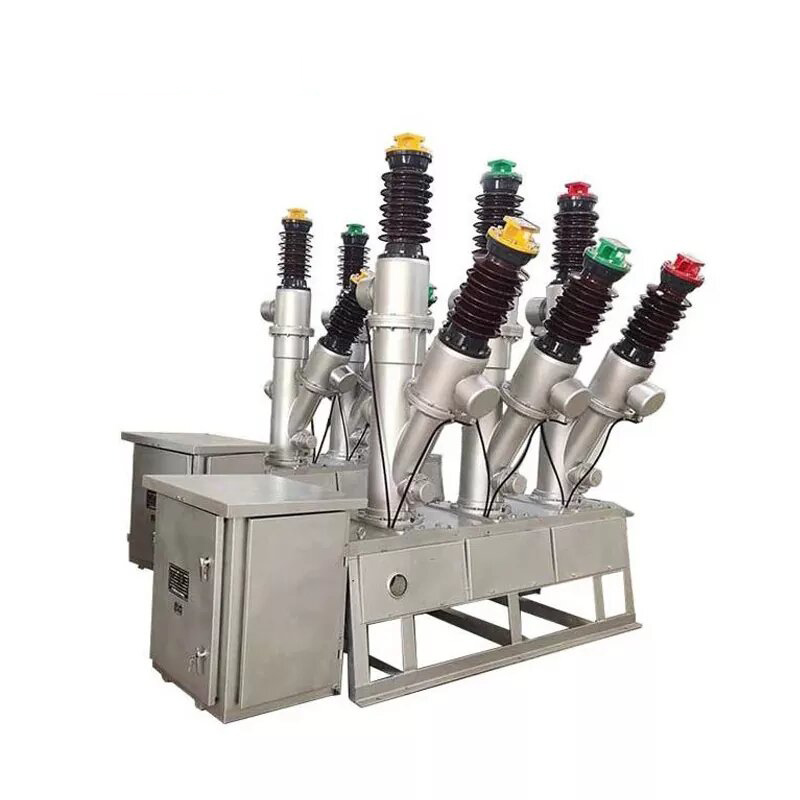

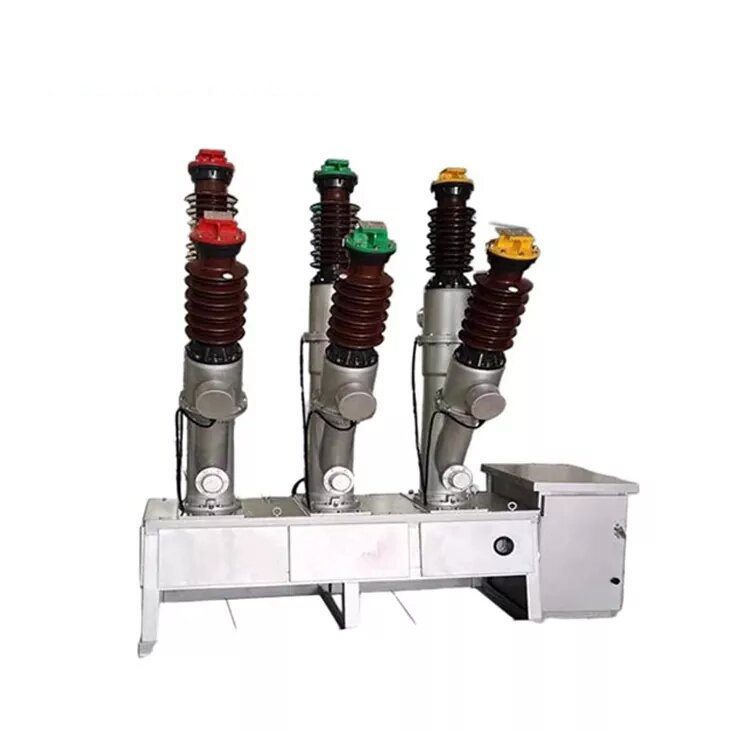

Estrutura do produto

O disjuntor possui um design de coluna de porcelana com três fases distintas, cada uma equipada com uma câmara de extorsão de arco separada cheia de ar comprimido. O gás trifásico é conectado pela tubulação de cobre. Os principais componentes do disjuntor incluem o alojamento de porcelana, o transformador de corrente, a câmara de extinção do arco, o absorvedor, o mecanismo de operação, a caixa de transmissão, a estrutura da base, as bielas e as molas. A manga de porcelana serve como suporte e isolamento para conectar o circuito principal do disjuntor ao sistema de energia. Também faz parte do vaso de pressão, fornecendo força robusta e garantindo a herbeira.

Aplicações:

 Transmissão e distribuição de potência: Adequado para uso em subestações, estações de transformadores e redes de distribuição de energia.

 Operações de abordagem: lida efetivamente em correntes classificadas, correntes de curto-circuito e desconexões de emergência.

 Proteção do banco de capacitor: pode desconectar os bancos do capacitor com segurança, garantindo operações suaves do sistema.

 Substituição do Ideal: Uma ótima opção para substituir os disjuntores mais antigos e desatualizados no sistema.

Condições ambientais:

 Alto: até 3000 metros acima do nível do mar.

 Temperatura de ambiental: de -30 ° C a +45 ° C.

 Nível de poluição: Adequado para ambientes classificados como Nível II, III ou IV.

 Humidade: umidade média diária não superior a 95%, com uma média mensal não superior a 90% (a 25 ° C).

 Pressão do vento: não superior a 700Pa, equivalente a velocidades do vento até 34 m/s.

 Condições de uso: Ideal para áreas livres de materiais inflamáveis, riscos de explosão, corrosão química e vibrações graves.

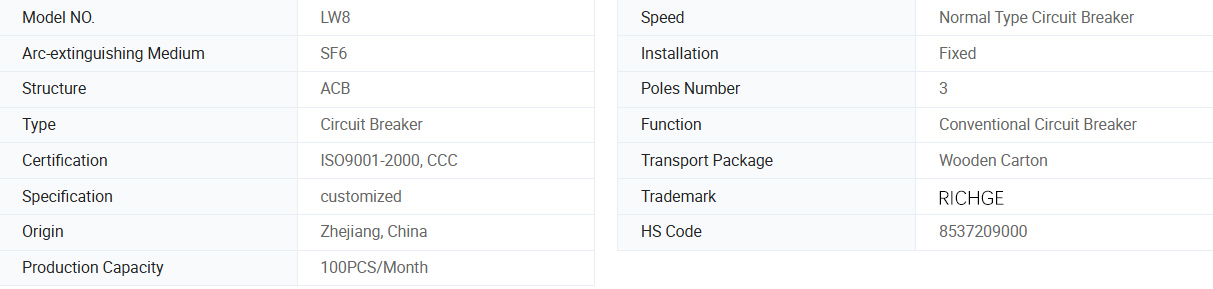

Informações básicas.

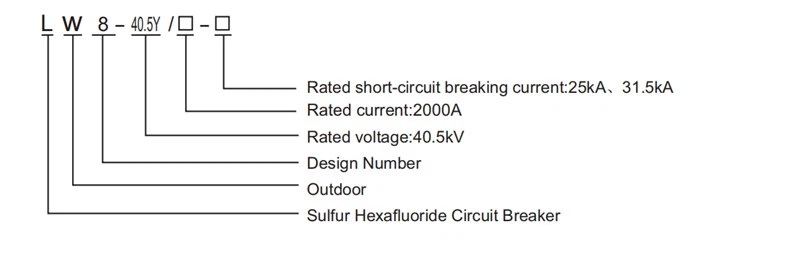

Descrição do modelo

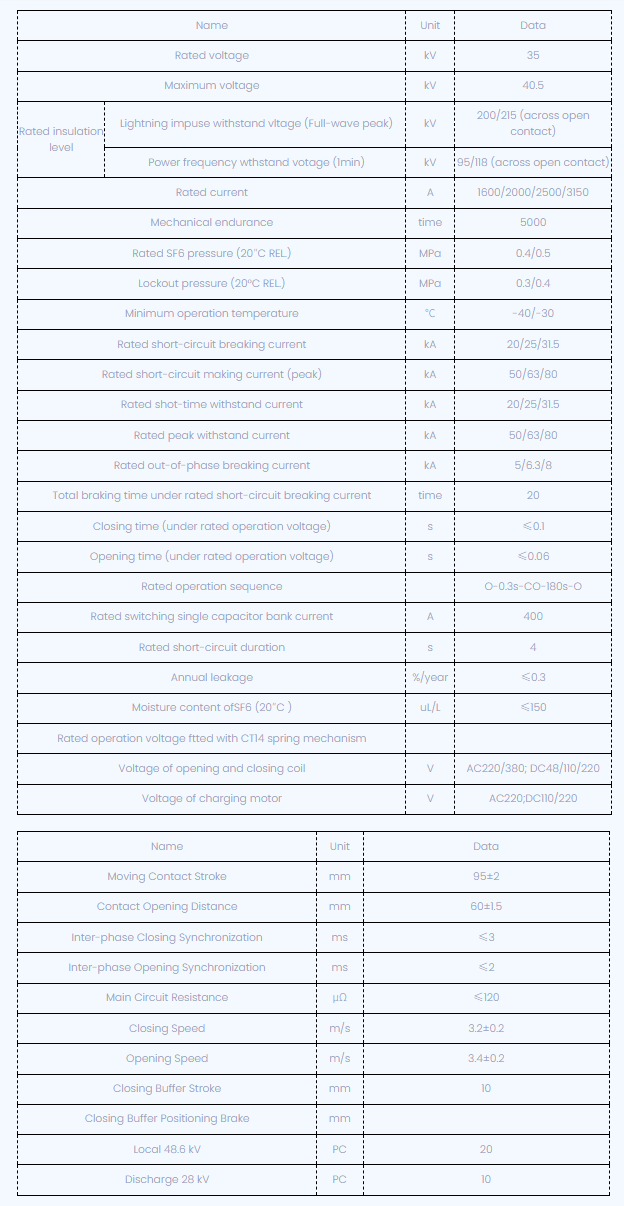

Parâmetros técnicos

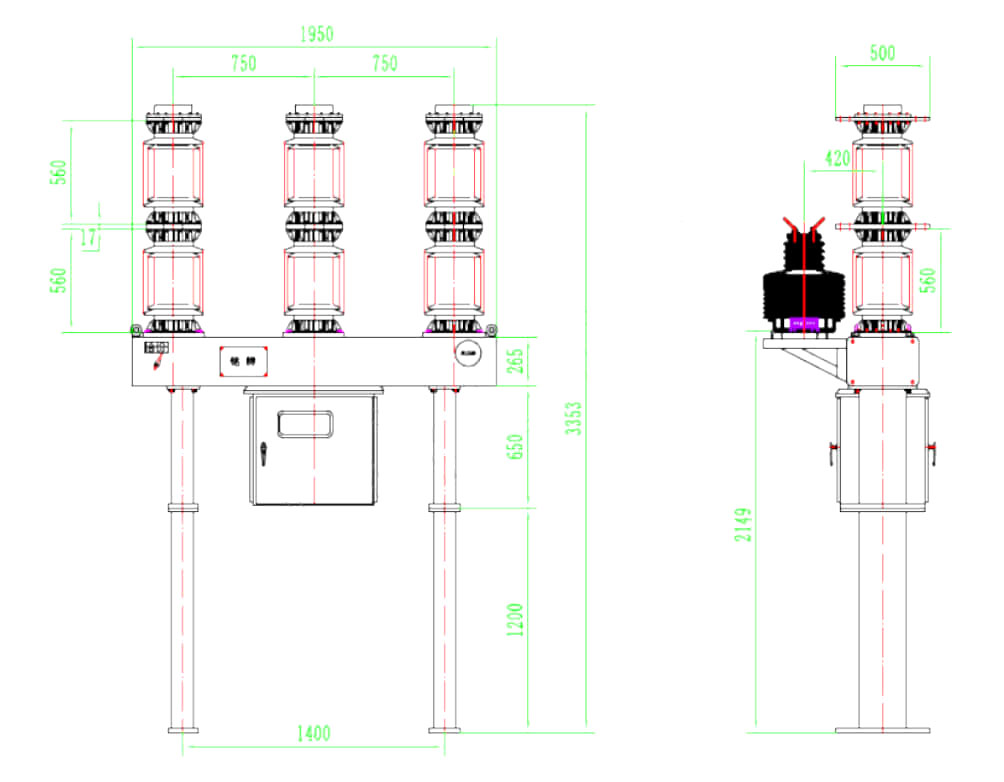

Desenho técnico

LW8-40.5 Instruções de pedidos do disjuntor SF6

1: modelo do disjuntor, especificações;

2: Parâmetros elétricos classificados (tensão, corrente, corrente de quebra, etc.)

3: Condições ambientais (temperatura ambiente, altitude, nível de poluição ambiental);

4: tensão operacional do atuador e tensão do motor;

5: Número, proporção de corrente e combinação de nível de transformadores de corrente interna ou externa. Carga secundária;

6: Nome e quantidade de peças de reposição, ferramentas especiais e equipamentos (precisam ser encomendados separadamente).

Perguntas frequentes

1. Você é uma empresa comercial ou fabricante?

  Somos uma fábrica profissional com 10 anos de experiência no campo de equipamento de comutação de alta e baixa tensão, subestação, transformadores, caixas de distribuição de cabos e vários equipamentos elétricos, como disjuntores de vácuo, interruptores de quebra de carga, etc.

  Nossa fábrica é um excelente fornecedor da State Grid Corporation da China.

2. Você aceita serviços personalizados?

   Oferecemos serviço OEM/ODM e podemos imprimir seu logotipo no produto. Nossa equipe profissional técnica e de cotação pode fornecer um projeto satisfatório de acordo com o seu desenho e parâmetros.

3. Qual é o seu MOQ?

     Nosso MOQ é 1 peça.

4. Quanto tempo dura o seu tempo de entrega?

   Depende do seu requisito e quantidade do produto. Geralmente, 5 ~ 10 dias úteis estão disponíveis.

5. Como você resolve problemas de qualidade?

   Forneça fotos detalhadas de problemas de qualidade.  Nosso departamento de teste técnico e de qualidade analisará. Faremos uma solução satisfatória dentro de 2 dias.

6. Quais são as suas condições de pagamento?

     30% T/T de antecedência, 70% antes da remessa.  West Union, L/C também são aceitáveis.
