Minicilindro de aço inoxidável série MA (tipo geral econômico)
O minicilindro pneumático econômico de aço inoxidável SOLH MA cobre tamanhos de furo φ16/20/25/32/40/50/63 mm e é intercambiável com a série SMC CM2/CM3 com excelente desempenho de custo. Ele adota cilindro e haste de pistão de aço inoxidável 304, além de tampas de liga de alumínio, oferecendo resistência à ferrugem adequada para ambientes úmidos e levemente corrosivos, bem como linhas de produção limpas para indústrias de alimentos, eletrônicos e embalagens. As variantes completas incluem modelo de dupla ação padrão MA, retorno de mola de ação simples MTA, extensão de mola de ação simples MSA, cilindro síncrono de haste dupla MAD e tipo ajustável de curso MAJ. A versão MAC com almofada de ar ajustável é opcional para operação em alta velocidade. Todos os modelos são equipados com anel magnético integrado, compatível com chaves magnéticas CS1-G e M9B para feedback de posição. É fornecida uma almofada de borracha padrão e uma almofada de ar ajustável opcional reduz efetivamente o impacto e o ruído. A estrutura da tampa final crimpada garante desempenho estável e permite operação isenta de óleo com vida útil superior a 5 milhões de ciclos. Vários acessórios de montagem estão disponíveis, incluindo cauda cilíndrica, cauda de manilha, flange, suporte de pé e manilha dupla para se adequar a diversos layouts de equipamentos. Ideal para projetos de automação de carga leve e média com restrições orçamentárias. Uma margem de segurança de impulso mínima de 50% é recomendada durante a seleção.
Minicilindro de aço inoxidável série MA (tipo geral econômico)
Marca: SOLH da Richge Technology
Visão geral do produto
Mini cilindro econômico de aço inoxidável da série SOLH MA, tamanho do furo φ16/20/25/32/40/50/63mm. Intercambiável com a série SMC CM2/CM3. Desempenho de alto custo, estrutura madura, dimensões de montagem universais e resistência à corrosão. Amplamente aplicado na indústria leve, eletrônica, embalagens, alimentos e pequenos equipamentos de automação para cargas leves e médias, condições de trabalho sensíveis ao orçamento, limpas ou úmidas.
Estrutura principal e recursos de design
1. Padrão: Padrão interno empresarial, altamente intercambiável com SMC CM2/CM3.
2. Material: barril de aço inoxidável 304 e haste do pistão, tampas de liga de alumínio, à prova de ferrugem para ácidos úmidos, fracos, álcalis fracos e ambiente limpo.
3. Estrutura: Tampa final frisada por rolo e conexão de barril, estrutura estável e custo competitivo, formato cilíndrico reto para fácil manutenção.
4. Variantes de Operação
-- MA Dupla Ação: Fornecimento de ar em ambas as extremidades, modelo padrão mais comum
- Extensão de mola de ação única MSA: estende-se automaticamente quando o ar é cortado
-- Retorno por mola de ação única MTA: Retrai automaticamente quando o ar é cortado
-- MAD Double Rod: Haste estendida em ambos os lados, movimento síncrono, curso efetivo dobrado
-- Curso ajustável MAJ: Dupla ação com ajuste fino de curso para posicionamento preciso
5. Almofada: Almofada anticolisão de borracha padrão; Almofada de ar ajustável opcional MAC para reduzir impacto e ruído em movimentos de alta velocidade.
6. Vedação: Vedação bidirecional especial com ranhura de armazenamento de óleo, baixa pressão de inicialização, operação sem óleo, vida útil ≥5 milhões de ciclos.
7. Detecção de posição: Anel magnético integrado em todos os modelos (sufixo S), compatível com interruptores magnéticos AirTAC CS1-G ou SMC M9B para feedback de posição do pistão.

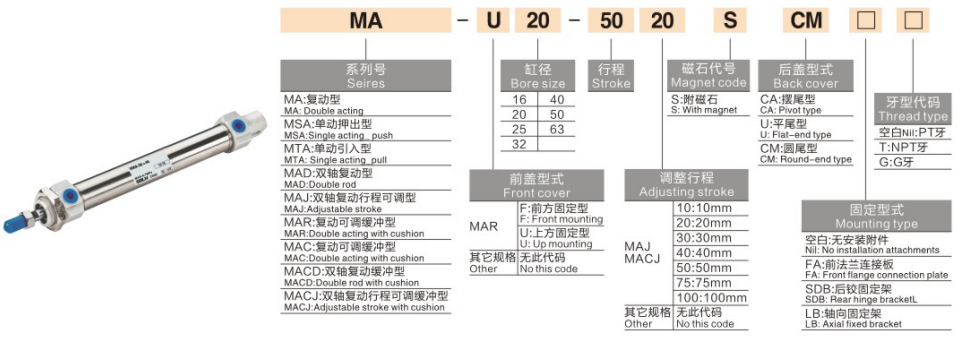

Regra completa de codificação do modelo
1. Exemplo de modelo:MA25-100S-CM-FA
Segmento
Código
Definição
MA/MSA/MTA/MAD/MAJ
Variante de série
MA = Dupla Ação
MSA=Extensão de mola de ação única
MTA=Retorno de mola de ação única
MAD=Haste Dupla
MAJ=Curso Ajustável
16/20/25/32/40/50/63
Tamanho do furo (mm)
φ16~φ63
100
Comprimento do curso
Máx. 500mm dupla ação
Máx.100 mm de ação simples
S
Anel Magnético
Íman incorporado (padrão, obrigatório)
CM/CA/U
Tipo de extremidade traseira
CM=cauda cilíndrica; CA=cauda da manilha; U = cauda plana
-- Cauda CA Clevis: Traseira articulada para mecanismo de giro
-- Cauda plana em U: instalação plana para espaço axial limitado
-- Flange FA/FB: Fixação da placa do flange dianteiro/traseiro
-- Montagem de pé LB: instalação de suporte axial lateral
-- Manilha dupla SDB: conexão articulada para movimento de giro
2. Principais Versões Derivadas
-- MA: Dupla ação padrão com ímã embutido
-- MSA/MTA: Extensão de mola de ação única/retorno de mola
-- MAD: Haste dupla dupla ação
-- MAJ: Curso ajustável de dupla ação
-- MAC: Dupla ação com almofada de ar ajustável
Guia de seleção rápida em 3 etapas
1. Seleção do furo: Calcule o impulso necessário e a carga horizontal, reserve ≥50% de margem de segurança; selecione MA preferencialmente para projetos de carga leve e média e sensíveis ao custo.
2. Confirmação de curso: Adicione margem extra de viagem de 10 ~ 20 mm; Curso máximo: dupla ação ≤500mm, simples ação ≤100mm.
3. Correspondência de configuração
-- Operação: Dupla ação → MA; retorno por mola de ação simples → MTA; ajuste preciso do curso → MAJ
-- Almofada: Escolha almofada de ar ajustável MAC ao executar velocidade> 500 mm/s
-- Feedback de posição: Todos os modelos equipados com ímã embutido, combinam com interruptores magnéticos CS1-G / M9B
Resumo de uma frase
O minicilindro econômico de aço inoxidável SOLH MA é intercambiável com a série SMC CM2 / CM3, oferece variantes abundantes e múltiplas opções de montagem, atuador linear econômico para automação de carga leve e média, embalagens, linhas de produção de alimentos e eletrônicos.
