Cilindro compacto de instalação gratuita de montagem múltipla série MD

Marca:SOLH da Richge Technology

Visão geral da série de produtos

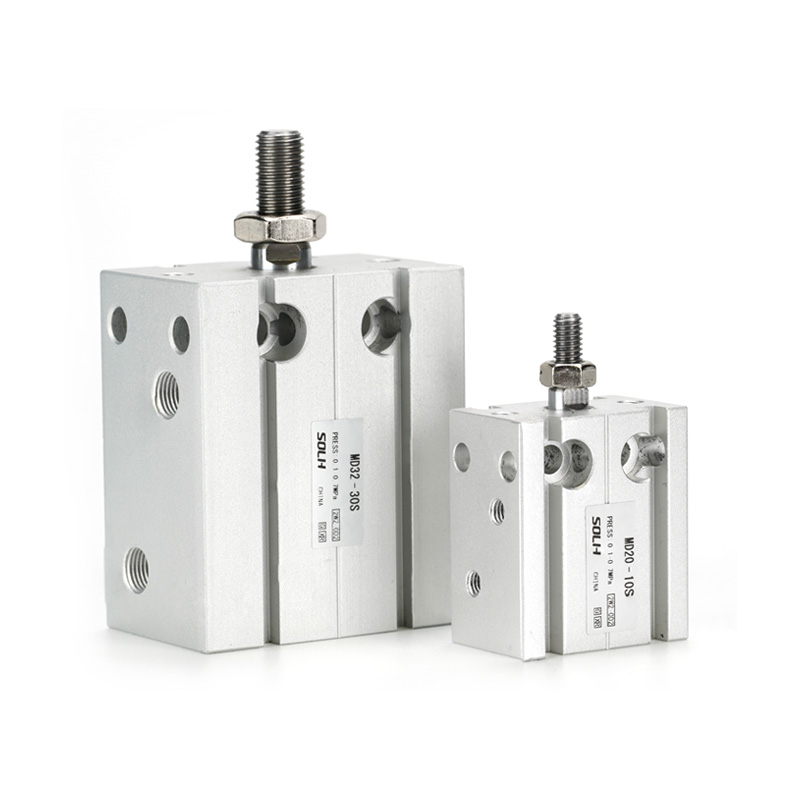

     A série SOLH MD é um cilindro miniatura de montagem livre de múltiplas posições padrão com orifícios de montagem de círculo completo, formato de bloco ultrafino e capacidade de instalação em ângulo arbitrário. Projetado para espaços estreitos e confinados de equipamentos, layout de alta densidade e estações de trabalho de posicionamento e ejeção intermitente de carga leve.

     5 submodelos completos cobrem haste simples/dupla, ação simples/dupla, demandas de curso fixo/ajustável:

     -- MD: Haste única de dupla ação (tipo universal padrão)

     -- MSD: Haste única de ação simples (extensão da mola)

     -- MTD: Haste única de ação simples (retração por mola)

     -- MDD: Dupla haste de dupla ação (anti-torção sem rotação)

     -- MDJ: Haste dupla dupla ação com curso traseiro ajustável

Tabela de especificações técnicas do núcleo universal

Projeto estrutural e vantagens principais de desempenho

  1. Montagem multiposição completa em 6 direções

     -- Furos roscados uniformes distribuídos na parte frontal, traseira, esquerda, direita, superior e inferior do corpo do cilindro; pode ser fixado em qualquer plano e qualquer ângulo. O arranjo paralelo de vários cilindros lado a lado maximiza a utilização do espaço do gabinete.

  2. Corpo leve em bloco ultrafino

     - Espessura de parede 30% ~ 50% mais fina do que os cilindros de corpo redondo padrão, corpo principal em liga de alumínio leve fundido para design de mecanismo miniaturizado.

  3. Rolamento autolubrificante da haste do pistão

     -- Bucha autolubrificante de baixo atrito integrada na haste do pistão, operação sem óleo, longa vida útil e movimento suave e estável.

  4. Ranhuras de montagem de interruptor magnético padrão

     -- Ranhuras deslizantes trapezoidais dedicadas em ambos os lados do corpo do cilindro; fácil montagem, desmontagem e mudança de posição de chaves reed magnéticas sem suportes extras.

  5. Almofada amortecedora de borracha frontal integrada

     -- O amortecedor integrado na extremidade da haste absorve a vibração de impacto, reduz o ruído operacional e protege pequenos acessórios e peças de trabalho.

  6. Haste dupla expansível e variantes de curso ajustável

     -- Haste dupla MDD: Forte desempenho anti-torção, deflexão rotativa zero, orientação linear estável sob carga lateral

     -- Curso ajustável MDJ: Parafuso de ajuste fino traseiro para ajuste do limite de curso, flexível para requisitos de comprimento de posicionamento variável

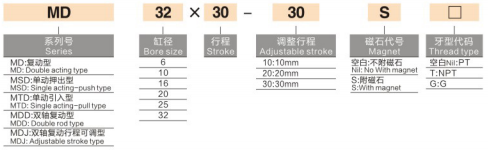

Regras completas de nomenclatura de modelo

  1. Modelo 1: MD16×30S de dupla ação de haste única padrão

     -- MD = Código de série, cilindro compacto de dupla ação e haste única

     -- 16 = Diâmetro do furo (mm)

     -- 30 = Comprimento básico do curso (mm)

     -- S = anel magnético integrado (em branco = sem ímã)

  2.Modelo 2: Haste dupla ajustável MDJ20×20-10S

     -- MDJ = Haste dupla dupla ação com ajuste de curso traseiro

     -- 20 = Tamanho do furo (mm)

     -- 20 = Curso base fixo

     -- 10 = Curso extra ajustável (percurso total = 20 + 10 = 30mm)

     -- S = sufixo opcional do anel magnético integrado

Tabela de Impulso de Saída Teórica (Unidade: N)

Guia de seleção passo a passo e aplicações típicas

  1. Regras de julgamento de seleção básica

     -- Prioridade de restrição de espaço: Cavidade de instalação estreita, layout denso, demanda de montagem em vários ângulos → Escolha o cilindro compacto do bloco da série MD

     -- Triagem da condição de carga: Carga leve axial pura sem deflexão lateral → Haste única MD padrão; Existe torção lateral / carga lateral deslocada → Modelo anti-rotação de haste dupla MDD

     -- Demanda de ajuste de curso: O deslocamento de posicionamento variável precisa de limite fino → Variante de haste dupla de curso ajustável MDJ

     -- Feedback do sinal de posição: Adicione o sufixo S com interruptor magnético CMSH/DMSH para detecção de curso do PLC

  2. Cenários típicos de aplicação industrial

     -- 3C e automação de semicondutores: fixação de mini acessórios, empurrar materiais, crimpagem de componentes, estações de posicionamento preciso

     -- Equipamento Automatizado Geral: Bloqueio de peças, comutação de estação, pequenos mecanismos alternativos lineares

     - Montagem de eletrodomésticos e ferragens: encaixe por pressão de peças pequenas, fixação por pressão, distribuição de microcola

     -- Máquinas para embalagens e alimentos: transporte de materiais de carga leve, fixação de produtos, separação de classificação automática

Resumo de uma frase

     O cilindro compacto de montagem livre multidirecional SOLH MD cobre haste simples/dupla, ação simples/dupla e curso ajustável Variantes MDJ com furos de montagem completos em 6 lados, amortecedor integrado e anel magnético opcional, design ultrafino e leve ideal para fixação, ejeção e posicionamento de cargas leves em 3C, semicondutores, embalagens e equipamentos de mini automação.
