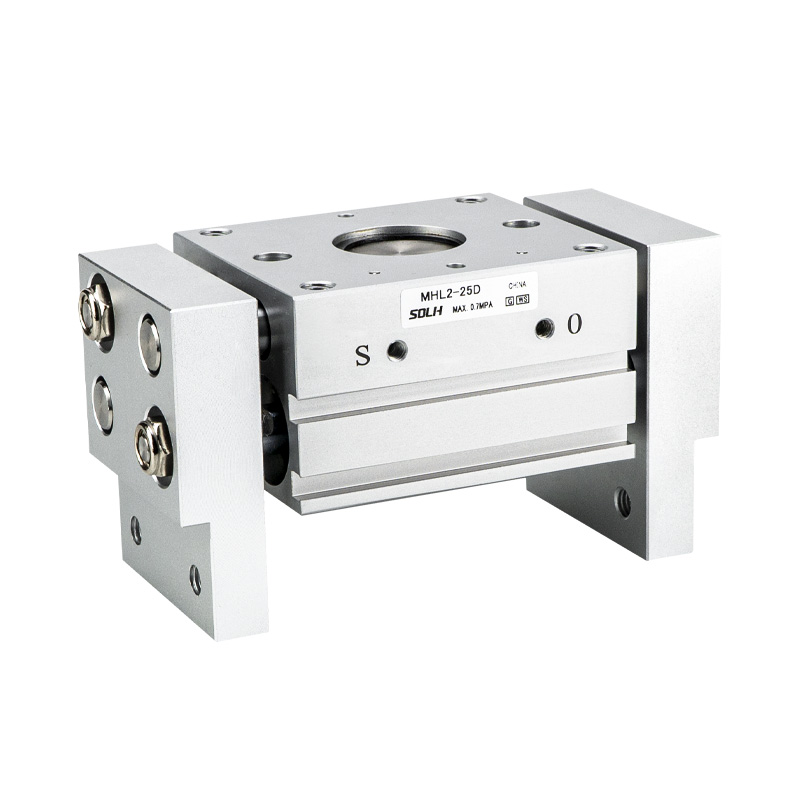

Pinça pneumática paralela de abertura ampla série MHL2

Marca: SOLH da Richge Technology

Visão geral do produto

      A série SOLH MHL2 é uma pinça paralela síncrona de pinhão e cremalheira de curso largo. Principais vantagens: força de fixação poderosa, curso de abertura ultra-amplo, alta rigidez estrutural e opções versáteis de montagem. Adequado para transporte de peças pesadas e grandes, fixação de peças de grande porte e fixação paralela de alta carga. Amplamente adotado em carga/descarga automatizada, acessórios de máquinas-ferramenta e máquinas de embalagem.

Estrutura Central e Princípio de Funcionamento

     -- Transmissão: O mecanismo de cremalheira e pinhão garante o movimento síncrono da mandíbula sem deslocamento; o layout de pistão duplo oferece forte força de fixação em um contorno compacto.

     -- Construção: Corpo em liga de alumínio, mandíbulas de aço inoxidável, anel magnético embutido. Todos os eixos rotativos adotam rolamentos de resina impregnados de óleo, além de vedações de limpador de poeira integradas, boa resistência à poeira e vida útil prolongada.

     -- Modo de Operação: Somente Ação Dupla (D), sem variante de ação única. Acelerador ajustável integrado para controle de velocidade suave. Quatro slots de montagem de chave magnética para layout flexível de detecção de posição.

     - Seleção de curso: 3 cursos padrão por furo: D (curto) / D1 (médio) / D2 (longo), compatível com fixação de diâmetro externo e fixação de diâmetro interno para várias larguras de peça de trabalho.

     - Precisão de posição: Repita a precisão de posicionamento ± 0,1 mm, desempenho de fixação estável sob condições de carga pesada.

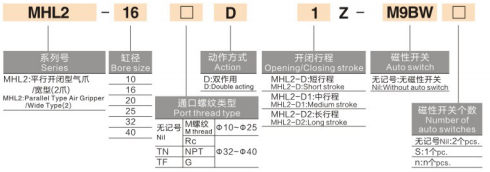

Regra completa de codificação do modelo

  1. Exemplo de modelo: MHL2-32D2-TF-M9BW

  2. Referência de pedido padrão

  MHL2-40D2-TF-M9BL Furo 40, curso longo D2, porta rosca G, ímã embutido, interruptor M9B com cabo de 3m.

Especificações técnicas do núcleo universal

Tabela de referência de curso e força de fixação (0,5 MPa, ponto de fixação padrão)

⚠️ Nota: Distância de referência do grampo: 40mm para ø10~25; 80mm para ø32~40. A força de fixação efetiva diminui quando a extensão da mandíbula aumenta. O fator de segurança ≥1,5 deve ser reservado durante a verificação de carga.

Cenários de aplicação preferidos para MHL2

     -- Peças de trabalho pesadas/superdimensionadas que exigem forte força de fixação e amplo curso de abertura, como tubos pesados, placas e bandejas de materiais

     -- Aplicações que exigem movimento paralelo síncrono sem deflexão, com layout flexível de montagem multidirecional

     -- Condições de trabalho severas e propensas a poeira (carregamento de máquinas-ferramenta, manuseio de peças fundidas), exigindo resistência confiável contra poeira e longa vida útil

     -- Sistemas que necessitam de fixação no diâmetro externo e no diâmetro interno, compatíveis com vários tamanhos de peças por meio de opções de 3 cursos

Seleção de Chaves e Diretrizes de Aplicação

     -- Determine a carga primeiro antes da seleção do furo: Calcule a força de fixação necessária com base no peso da peça, comprimento da extensão da mandíbula e fator de segurança ≥1,5 e, em seguida, combine o tamanho do furo correspondente.

     -- Selecione o curso de acordo com a largura da peça: Sequência de prioridade D (curto) → D1 (médio) → D2 (longo), evite curso excessivo redundante.

     -- Detecção de posição: Equipar com interruptores magnéticos da série D-M9□ (NPN/PNP/sem contato) para feedback de mandíbula aberta/fechada; quatro slots de montagem permitem um arranjo flexível.

     -- Montagem e configuração de porta: ø10~25 adota M5×0,8; ø32~40 selecione Rc1/8 com rosca TN/TF/NPT. Escolha a base de montagem roscada/passante/lateral de acordo com a superfície de instalação.

     -- Proteção e manutenção contra poeira: Raspador de poeira integrado padrão. Adicione a versão personalizada resistente à poeira -X85/-X86 para ambientes com muita poeira; limpe regularmente os rolamentos e os anéis de vedação.

Resumo de uma frase

     A pinça pneumática paralela de curso largo de pinhão e cremalheira SOLH MHL2 oferece força de fixação pesada com três opções de curso, estrutura integrada à prova de poeira e montagem multidirecional, compatível com pinça de diâmetro externo e interno, pinça ideal para serviços pesados ​​para carregamento de máquinas-ferramenta, manuseio de placas e bandejas e equipamentos de automação de embalagem.
