Pinça pneumática de travamento automático para serviço pesado com junta articulada série MHT2

Marca: SOLH da Richge Technology

Visão geral do produto

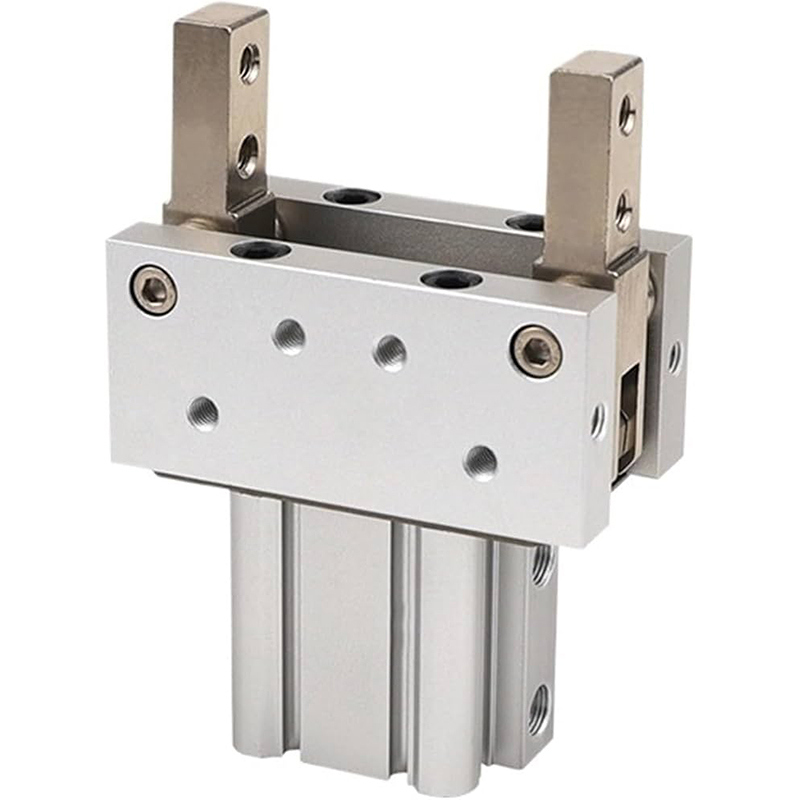

     A série SOLH MHT2 é uma pinça angular de pivô de 2 mandíbulas acionada por articulação articulada. Os recursos excepcionais incluem mecanismo de travamento automático, capacidade de retenção de desligamento, torque de fixação ultra-alto e slots de instalação de sensor de quatro lados com alta rigidez estrutural.

     Otimizado para fixação, transporte e posicionamento de peças pesadas com rigorosos requisitos de segurança anti-queda; a pinça de carga pesada preferida para estações automatizadas de alto risco.

Estrutura principal e recursos de design

     -- Princípio de funcionamento: Cilindro push-pull combinado com mecanismo de amplificação de força de ligação articulada. Quando as mandíbulas se fecham, a alavanca alcança a posição de travamento do ponto morto. A força de fixação é amplificada de 3 a 5 vezes e ≥80% da força de fixação pode ser mantida continuamente após perda de pressão do ar/corte de ar para travamento automático de segurança confiável.

     -- Construção do corpo: Caixa quadrada de alumínio anodizado rígido com anel magnético integrado. Quatro ranhuras de montagem (superior/inferior/esquerda/direita) permitem a montagem direta de chaves magnéticas da série M9B/A93 sem ângulos mortos para o layout do sensor.

     -- Tipo de operação: Dupla ação (versão padrão D/versão leve atualizada DZ). As mandíbulas travam na posição fechada; o impulso do cilindro redefine as mandíbulas para ação de abertura.

     -- Especificação do material: Cilindro de alumínio de oxidação dura, mandíbulas de liga de aço de alta resistência, conjunto de ligação resistente ao desgaste. Alta rigidez, longa vida útil e operação isenta de óleo e livre de manutenção.

     -- Montagem flexível: Vários furos de montagem roscados suportam instalação axial, longitudinal e horizontal, adequados para layout compacto de equipamentos confinados.

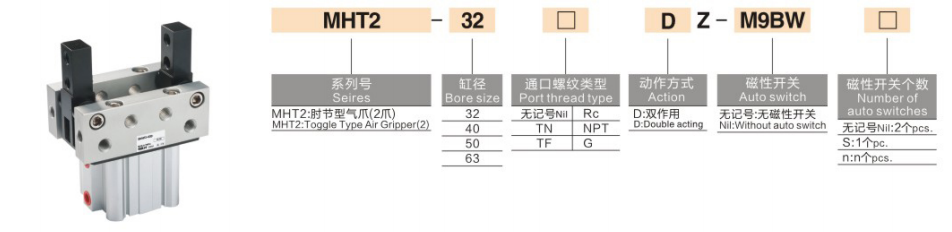

Regra completa de codificação do modelo

 1. Exemplo de modelo: MHT2-50DZ-M9BW

  2. Exemplos de referência de pedido padrão

     -- MHT2-32D: Furo 32, modelo base padrão de dupla ação sem interruptor

     -- MHT2-63DZ-M9B: Furo 63, tipo DZ leve atualizado, slots de sensor de quatro lados, equipado com interruptor magnético M9B

Especificações técnicas do núcleo universal (pressão de alimentação de 0,5 MPa)

Principais vantagens competitivas

  1. Poderoso desempenho anti-queda de travamento automático

     -- O design de travamento de ponto morto alternado retém ≥80% da força de fixação após corte do fornecimento de ar ou perda de pressão. Elimine efetivamente o risco de queda de peças em linhas de produção automatizadas de alta segurança.

  2. Torque de fixação ultra-alto para tarefas pesadas

     -- O torque máximo atinge 106N·m para o modelo φ63, capaz de agarrar peças pesadas de 5 a 50 kg, excedendo em muito as pinças paralelas com tamanho de furo equivalente.

  3. Layout de sensor flexível de 360°

     -- Sem trilho-guia integrado no corpo principal; interruptores magnéticos podem ser montados em quatro superfícies para realizar detecção de posição em todas as direções, perfeitos para cavidades de instalação estreitas.

  4. Alta rigidez e vida útil prolongada

     -- As mandíbulas de liga de aço e as articulações resistentes ao desgaste suportam mais de 5 milhões de ciclos estáveis, adaptados à operação contínua de alta frequência e carga pesada.

Opções de montagem e cenários típicos de aplicação

  1. Formulários de montagem

     -- Montagem axial: empurrar e puxar horizontalmente para transferência de material na linha de montagem

     -- Montagem vertical longitudinal: Estações de carga/descarga para cima e para baixo

     -- Montagem lateral lateral: Fixação lateral para estações com espaço limitado

  2. Aplicações Industriais Típicas

     -- Componentes automotivos: carcaças de motor de preensão, tampas de caixa de câmbio, cubos de roda

     -- Automação de máquinas-ferramenta: fundição pesada, peças forjadas e manuseio de moldes

     -- Transporte logístico: transporte de paletes metálicos, caixas e materiais de barris

     -- Estações de posicionamento de segurança: estações aéreas anti-queda, dispositivos de fixação de segurança para equipamentos de prensagem

Comparação de seleção: Pinça articulada MHT2 VS MHZL2 VS MHL2

Guia de seleção rápida em 3 etapas

  1. Seleção do furo com base na massa da peça

     -- 32 ≤ 5kg;40 = 5~15kg;50 = 15~30kg;63 = 30~50kg. Reserve margem mínima de segurança de carga de 30%.

  2. Verificação do ângulo de giro

     -- Ângulo máximo de abertura: MHT2-32 até 28°, MHT2-63 limitado a 23°. Confirme a folga suficiente para a dimensão da peça alvo.

  3. Correspondência de configuração

     -- Requisito de feedback de posição: Escolha a versão leve DZ + interruptor magnético M9B para montagem do sensor nos quatro lados

     -- Manuseio aéreo de alta segurança: Priorize o MHT2 por seu recurso exclusivo de travamento automático ao desligar

Resumo de uma frase

     A pinça pneumática de travamento automático com junta articulada SOLH MHT2 adota estrutura de amplificação de força de ligação de ponto morto com capacidade de fixação anti-queda de desligamento, montagem de interruptor magnético de quatro lados e alta rigidez de liga, disponível em variantes D / DZ, pinça de segurança ideal para serviços pesados ​​para peças automotivas, fundição e automação de carga / descarga de máquinas-ferramenta de peças pesadas suspensas.
