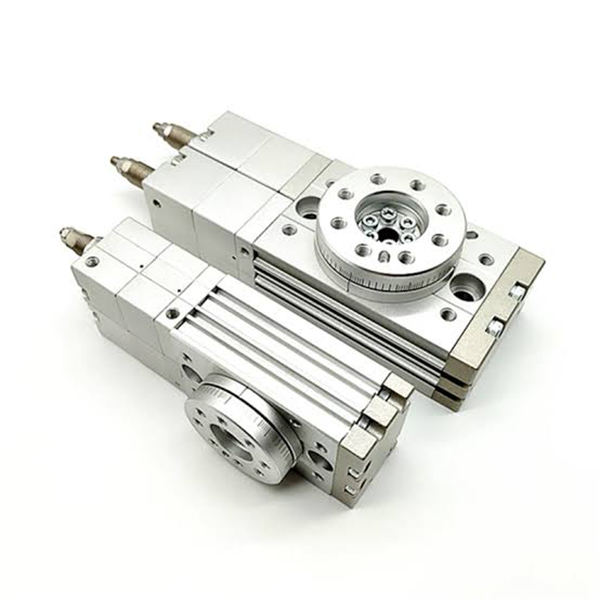

Cilindro rotativo de três posições série MSZ | Atuador pneumático de cremalheira e pinhão

Marca: SOLH da Richge Technology

1. Visão geral do produto e posicionamento central

  A série SOLH MSZ é um cilindro profissional de mesa rotativa de cremalheira e pinhão especialmente projetado paraposicionamento de três posições. Ele possui função exclusiva de parada tripla esquerda/meia/direita (0° / parada intermediária / 180°), resolvendo o problema de posicionamento de que os cilindros rotativos padrão de duas posições não conseguem atingir a parada no meio do curso. Controlado por uma única válvula solenóide de pressão média de 5/3 vias sem configuração de circuito de válvula dupla, simplifica muito o layout do sistema pneumático. A posição intermediária suporta ajuste fino de ±10°, enquanto ambas as extremidades realizam ajuste de ângulo de 0~95°, tornando-a a solução pneumática ideal para desvio de peças, classificação, indexação de múltiplas estações e cenários que exigem posicionamento intermediário obrigatório.

  Núcleo de seleção rápida série 1.1

Posicionamento do produto principal: Realiza rotação precisa de três pontos de 0° (Esquerda) → Médio (Centro) → 180° (Direita) com posição intermediária ajustável para atender às demandas de posicionamento flexível de vários ângulos.

2. Parâmetros Técnicos Principais (Padrão SOLH)

  2.1 Especificações Básicas

     • Tamanho do furo: 10/20/30/50

     • Modo de operação: Dupla ação, cremalheira e pinhão duplo, parada intermediária de três posições

     • Pressão de Trabalho: 0,2 ~ 1,0 MPa (tipo buffer de borracha); 0,2 ~ 0,6 MPa (tipo de amortecedor hidráulico)

     • Pressão de prova: 1,05MPa

     • Temperatura de trabalho: 0℃~60℃ (sem ambiente de congelamento)

     • Ângulo de balanço: 0~95° para extremidade única, ângulo ajustável total 0~190°

     • Ajuste de parada intermediária: ±10° ajuste fino com base na posição central

     • Precisão de posicionamento: ±0,02mm (tipo MSZA de alta precisão); ±0,05mm (tipo MSZB Básico)

     • Modo de Lubrificação: Operação de autolubrificação sem óleo

     • Rosca da porta: M5×0,8 (furo 10/20); M8×1,25 (furo 30/50)

  2.2 Torque de saída e carga admissível (0,5 MPa)

  2.3 Capacidade de absorção de energia tampão

3. Características estruturais e princípio de funcionamento de três posições

  3.1 Principais Vantagens Estruturais

     • Estrutura de parada intermediária de rack duplo e pistão duplo: Adota engrenagem de acionamento de cremalheira dupla e design de pistão de parada intermediária independente, eliminando folga e produzindo torque estável e consistente durante a comutação de três posições.

     • Design Integrado de Mesa Rotativa: Equipado com furos de posicionamento para montagem direta da peça, apresentando alta rigidez e instalação simples e rápida, sem acessórios extras.

     • Orifício central oco: Orifício passante central integrado (Ø6 ~ Ø12), permitindo que tubos de ar e fios elétricos passem perfeitamente, realizando fiação e tubulação integradas.

     • Ajuste de ângulo independente: Equipado com parafusos de ajuste profissionais, suportando ajuste fino independente de ângulos limites esquerdo/direito e posição de parada intermediária, realizando calibração de ângulo flexível.

     • Slots de interruptor magnético padrão: Ranhuras reservadas padrão em ambos os lados, compatíveis com interruptores magnéticos D-M9B e D-A93, realizando detecção em tempo real de três posições esquerda/meio/direita para ligação de sinal automatizada.

  3.2 Princípio de controle de três posições (vantagem central)

   A série MSZ requer apenasuma válvula solenóide de pressão média de 5/3 vias para realizar a comutação de três posições, não é necessária nenhuma válvula dupla ou comutação complexa de circuito de ar, o que simplifica a estrutura do sistema e reduz o custo geral do equipamento.

     1. Posição Esquerda (0°): Válvula solenóide de entrada de ar da estação esquerda, suprimento de ar de lado único e exaustão do lado reverso, acionando a mesa rotativa para travar com precisão na posição limite esquerda de 0°.

     2. Posição Direita (180°): Válvula solenóide de entrada de ar da estação direita, ação reversa do circuito de ar, acionando a mesa rotativa para girar e travar na posição limite direita de 180°.

     3. Posição de parada intermediária (M): Estação intermediária da válvula solenóide, ambos os lados do cilindro são pressurizados simultaneamente. O pistão rotativo mantém o equilíbrio de força e o pistão de parada intermediária independente empurra e trava a mesa na posição intermediária predefinida, realizando um posicionamento intermediário estável.

4. Regras completas de nomenclatura de modelo

  Código de modelo típico: MSZB20-R-M9BL

5. Regras de seleção e aplicações típicas

  5.1 Regras de Prioridade de Seleção

     1. Demanda de posição primeiro: Escolha a série MSZ para condições de trabalho que exigem parada de três posições (esquerda/meio/direita); Os cilindros rotativos de duas posições MSQ/HRQ não são aplicáveis.

     2. Correspondência de precisão: Selecione o tipo de alta precisão MSZA para cenários de posicionamento de alta repetição; escolha o tipo básico MSZB econômico para cenários universais gerais.

     3. Correspondência de velocidade e carga: Adote o tipo de amortecedor hidráulico -R para operação de alta velocidade, carga pesada e alto impacto; o amortecedor de borracha padrão é suficiente para operação com carga leve em baixa velocidade.

     4. Verificação de carga: Certifique-se estritamente de que a carga radial real, a carga axial e o momento de flexão sejam inferiores aos valores permitidos para evitar emperramento e desvio de posicionamento.

  5.2 Cenários Típicos de Aplicação

     • Desvio e classificação de peças: Realize o posicionamento intermediário e a distribuição de material esquerda/direita com comutação multiângulo de 0°/90°/180°.

     • Indexação multiestação: Comutação de três posições para estações automatizadas de montagem, detecção e transferência de processos.

     • Inversão e direção da peça de trabalho: Conclua ações estáveis ​​de inversão e direção através de rotação progressiva de 0° → meio → 180°.

     • Automação eletrônica e de embalagens: Aplicado ao aperto de tampas de garrafas, posicionamento de chips, detecção de produtos em vários ângulos e equipamentos de embalagem de precisão.

6. Comparação de diferenças principais entre MSZ e MSQ

Resumo de uma frase

     O cilindro rotativo de cremalheira e pinhão de três posições da série SOLH MSZ alcança posicionamento exclusivo de parada tripla esquerda/meio/direita com controle simples de válvula única, ângulo médio ajustável e alta precisão de repetição, sendo a solução profissional personalizada para classificação automatizada, indexação e equipamentos de posicionamento multi-ângulo.
