Cilindro de batente para serviço pesado série RS2H
  • Cilindro de batente para serviço pesado série RS2HCilindro de batente para serviço pesado série RS2H

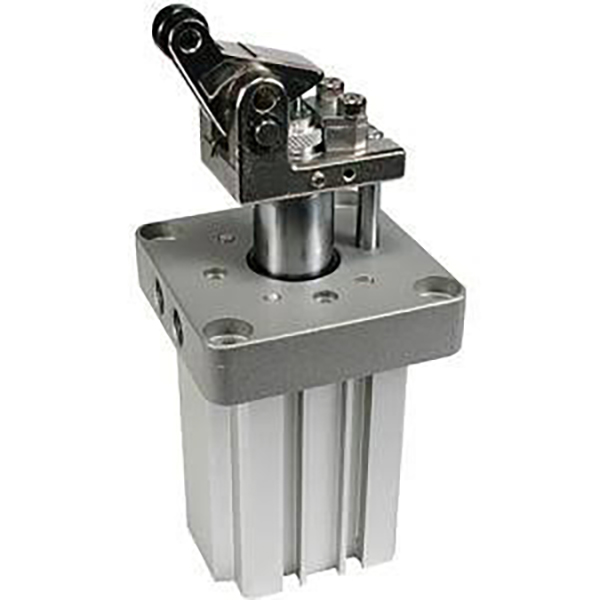

Cilindro de batente para serviço pesado série RS2H

O cilindro batente para serviço pesado SOLH RS2H é um substituto atualizado do RS1H para posicionamento de transportador de paletes pesados ​​de 50–500 kg. Possui força de parada aprimorada em 30%, amortecedor hidráulico ajustável integrado e rolos duplos de resina/aço carbono para absorver impactos violentos com eficiência. O design compacto e leve reduz o espaço de instalação e é totalmente intercambiável com o RS1H sem modificação do equipamento. Equipado com bloqueio anti-rebote opcional e liberação manual, é adequado para logística automotiva, ferramentas de soldagem e bloqueio automatizado de cargas pesadas em armazéns. Nossa fábrica suporta a produção em massa com fornecimento suficiente em estoque, a estrutura isenta de óleo garante uma operação estável de ciclo longo para ambientes de oficina agressivos de alta frequência.

Cilindro de batente para serviço pesado série RS2H | Cilindro de parada da alavanca do amortecedor hidráulico ajustável

Marca: SOLH da Richge Technology


1. Visão geral do produto e principais vantagens estruturais

     A série SOLH RS2H é um cilindro batente do tipo alavanca para serviços pesados ​​de nova geração, projetado profissionalmente para posicionamento e limitação de linhas transportadoras de carga pesada. Disponível em diâmetros grandes φ50/63/80mm, possui força de parada ultra-alta, amortecedor hidráulico ajustável, estrutura compacta leve e resistência superior ao impacto. Especialmente aplicável para paletes pesadas de 50 a 500 kg e placas de ferramentas, ele serve como componente central de parada para linhas transportadoras automatizadas de serviço pesado, amplamente utilizado em cenários de parada de peças, posicionamento de transferência e limitação de estação.

  1.1 Desempenho atualizado para serviços pesados

     Como um substituto atualizado para a série RS1H tradicional, o RS2H atinge um aumento de mais de 30% na força de parada. Adotando uma amplificação de força de alavanca combinada e uma estrutura de amortecedor hidráulico, ele suporta perfeitamente cargas de impacto de alta frequência e limita de forma estável peças pesadas variando de 50kg a 500kg, resolvendo os problemas de força insuficiente e fácil falha de modelos antigos sob operação cíclica de carga pesada.

  1.2 Otimização compacta e leve

     Comparado com a série RS1H, o modelo de curso φ63-30 reduz o peso total em 22% e encurta o comprimento total em 9 mm. A estrutura integrada otimizada economiza espaço de instalação enquanto melhora a rigidez estrutural geral, obtendo tamanho menor, peso mais leve e maior estabilidade.

  1.3 Amortecedor Hidráulico Ajustável do Núcleo

     Amortecedor hidráulico ajustável integrado como padrão. Os usuários podem ajustar livremente a resistência ao amortecimento através do disco de ajuste giratório para se adaptar a peças de diferentes pesos e velocidades de transporte. O amortecedor suporta substituição rápida sem ferramentas, afrouxando o parafuso de fixação M4, melhorando significativamente a eficiência da manutenção no local e reduzindo o tempo de inatividade.

  1.4 Alavanca de alta rigidez e design de rolo duplo

     A alavanca de alta resistência está equipada com uma estrutura de amortecedor interna aprimorada. Estão disponíveis duas opções de materiais de rolo: resina (L) e aço carbono (M), apresentando resistência ao desgaste e desempenho antifissuração. O diâmetro aumentado do rolo garante uma operação de rolamento suave e forte capacidade anti-deflexão, evitando efetivamente emperramento e danos à carga excêntrica durante a parada com carga pesada.

 1.5 Configurações Totalmente Intercambiáveis ​​e Diversificadas

     As dimensões de instalação são completamente intercambiáveis ​​com a série RS1H tradicional, suportando substituição direta e atualização sem modificar estruturas de fixação. As funções estendidas opcionais incluem mecanismo de travamento anti-rebote, desbloqueio de liberação manual e interruptor de detecção de alavanca, atendendo aos requisitos de controle de condições complexas de trabalho com carga pesada.

  1.6 Estrutura isenta de óleo e de longa vida útil

     Os modos opcionais de ação dupla, ação dupla e ação simples com mola atendem diversas demandas operacionais. A haste do pistão cromada dura e o corpo do cilindro anodizado duro oferecem excelente resistência ao desgaste e ao impacto. O design de operação isento de óleo se adapta a ambientes limpos e condições de trabalho à prova de respingos de soldagem, com baixos custos de manutenção e longa vida útil.


2. Regras completas de nomenclatura de modelos e exemplos de pedidos

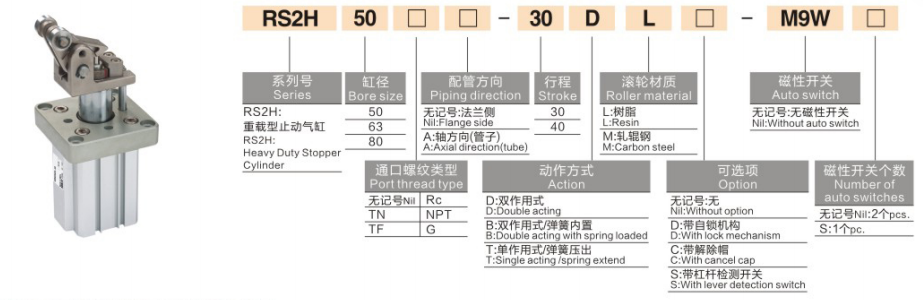

  1. Exemplos de modelos típicos: RS2H63-30LM9BW, RS2H80-40TL-DSR

Segmento de código

Definição

RS2H

Código da série: Cilindro de batente de alavanca para serviço pesado de nova geração

50/63/80

Tamanho do furo: φ50 / φ63 / φ80mm

30/40

Curso Padrão: 30mm (φ50/φ63); 40mm (φ80)

L/M

Material do Rolo: L = Rolo de resina; M = Rolo de aço carbono

D/B/T

Modo de Operação: D = Dupla ação; B = Dupla ação com mola; T = Extensão de mola de ação simples

M9BW

Interruptor magnético opcional (montável em 4 lados)

-XC102

Acessório opcional: Mecanismo de travamento/desbloqueio manual/interruptor de detecção de alavanca

  2. Exemplos de pedidos padrão

    • Modelo Geral para Serviços Pesados: RS2H63-30LD-M9BW (furo φ63, curso de 30 mm, rolo de resina, dupla ação, com chave magnética M9BW)

    • Modelo de travamento de alta segurança: RS2H80-40TM-XC102 (furo φ80, curso de 40 mm, rolo de aço carbono, ação simples, com mecanismo de travamento anti-rebote)


3. Parâmetros técnicos gerais (20 ℃, condição padrão de 0,5 MPa)

  3.1 Especificações Básicas

     • Modo de operação: Dupla ação, ação dupla com mola, ação simples com extensão de mola

     • Faixa de pressão de trabalho: 0,05~1,0MPa; Pressão de prova: 1,5 MPa

     • Temperatura ambiente: -10℃~60℃ (ambiente sem gelo)

     • Sistema tampão: Amortecedor hidráulico ajustável embutido padrão + amortecedor de borracha de extremidade dupla

     • Modo de Lubrificação: Operação sem óleo

     • Método de instalação: Montagem em flange padrão, montagem de interruptor magnético de 4 lados disponível


  3.2 Combinação de furo e curso padrão

Tamanho do furo (mm)

Curso Padrão (mm)

φ50

30

φ63

30

φ80

40

  3.3 Força de Parada Teórica (Unidade: kN @0,5MPa, Saída da Alavanca)

Tamanho do furo (mm)

φ50

φ63

φ80

Força de parada de dupla ação (kN)

12.5

20.1

32.2

  3.4 Comparação de Peso do Produto (Unidade: kg @ Curso Padrão)

Tamanho do furo (mm)

φ50

φ63

φ80

Peso RS2H (kg)

1.70

2.78

4.96

Peso do modelo antigo RS1H (kg)

2.03

3.56

6.33


4. Diretrizes básicas de configuração e seleção

 4.1 Seleção do material do rolo

     • Rolo de Resina (L): Baixo ruído e anti-riscos nas superfícies dos paletes. Ideal para cenários de cargas leves/médias (50–200 kg) e operação em alta velocidade (≤0,5 m/s), protegendo as peças de trabalho e garantindo uma parada estável.

     • Rolo de Aço Carbono (M): Resistência ao desgaste ultra-alta e forte resistência ao impacto. Adequado para cargas pesadas (200–500 kg), ciclos de alta frequência (≥1000 vezes/dia) e condições severas de trabalho industrial com longa vida útil.

  4.2 Seleção do Modo de Operação

     • Dupla Ação (D): Fixação e liberação controláveis ​​bidirecionais com força máxima de parada. Otimizado para condições de trabalho com carga pesada e partida-parada de alta frequência.

     • Dupla ação com mola (B): Liberação automática em caso de falta de energia, priorizando a segurança dos equipamentos e das pessoas. Perfeito para estações perigosas e cenários de proteção contra desligamento.

     • Ação única (T): Extensão da mola, modo de retração por compressão de ar. Economizador de energia e econômico, aplicável para cenários de carga leve e parada de baixa frequência.

  4.3 Acessórios Funcionais Opcionais para Serviços Pesados

     • Mecanismo de travamento (-XC102): Travamento automático após a parada para evitar rebote e deslocamento da peça de trabalho, adequado para cargas leves de alta velocidade e estações anti-deslocamento.

     • Função de desbloqueio manual: Solte manualmente a alavanca durante falha de energia ou falha do equipamento, garantindo uma manutenção segura e conveniente no local.

     • Interruptor de detecção de alavanca: Detecta a extensão da alavanca e o status de redefinição, suporta controle de ligação PLC e operação de intertravamento automatizado para linhas de produção inteligentes.


5. Cenários típicos de aplicação

     • Linhas transportadoras de paletes para serviços pesados: Especializado para parada, posicionamento de transferência e anti-deslocamento de placas de ferramentas pesadas de 200 a 500 kg nos setores automotivo, de eletrodomésticos e de logística, proporcionando desempenho estável de limitação de carga pesada.

     • Estações pesadas de soldagem e máquinas-ferramenta: Aplicado à fixação de cargas pesadas de acessórios de soldagem, limitação de carga/descarga de máquinas-ferramenta e posicionamento de moldes pesados. A estrutura tampão resiste a fortes impactos e evita a erosão da escória de soldagem.

     • Sistemas automatizados de armazenamento e transferência: Usado para parada estereoscópica de paletes em armazéns, posicionamento de acoplamento AGV e limitação de mecanismo de inversão para serviço pesado, apresentando movimento estável e feedback de sinal confiável.

     • Linhas transportadoras de alta velocidade para serviços pesados: Adequado para parar peças pesadas de alta velocidade (≤0,8m/s) em linhas de rolos e transportadores de correia. O amortecedor hidráulico ajustável garante um processo de parada suave e sem impacto.


6. Guia de seleção rápida em 3 etapas

     1. Seleção do tamanho do furo: Selecione o furo de acordo com o peso da peça e a velocidade de transporte. Siga o padrão de segurança: força de parada teórica ≥ carga real × 2. φ50 para carga abaixo de 200 kg, φ63 para carga de 200–350 kg, φ80 para carga acima de 350 kg.

     2. Seleção de material de rolo: Escolha o rolo de resina (L) para cenários de carga leve e alta velocidade; escolha o rolo de aço carbono (M) para cenários de ciclismo de carga pesada e alta frequência.

     3. Seleção de configuração funcional: Selecione rolo de dupla ação (D) + aço carbono para condições de trabalho de carga pesada e alta frequência; adicionar mecanismo de travamento (-XC102) para requisitos anti-rebote; adotar o tipo com mola (B) para estações com prioridade de segurança.


Resumo de uma frase

     O cilindro de batente para serviço pesado atualizado da série SOLH RS2H apresenta força de parada 30% maior, estrutura compacta e leve, amortecedor hidráulico ajustável e opções de rolo duplo, fornecendo soluções de parada profissional de alta estabilidade, anti-impacto e de fácil manutenção para linhas transportadoras automatizadas de carga pesada de 50 a 500 kg.
