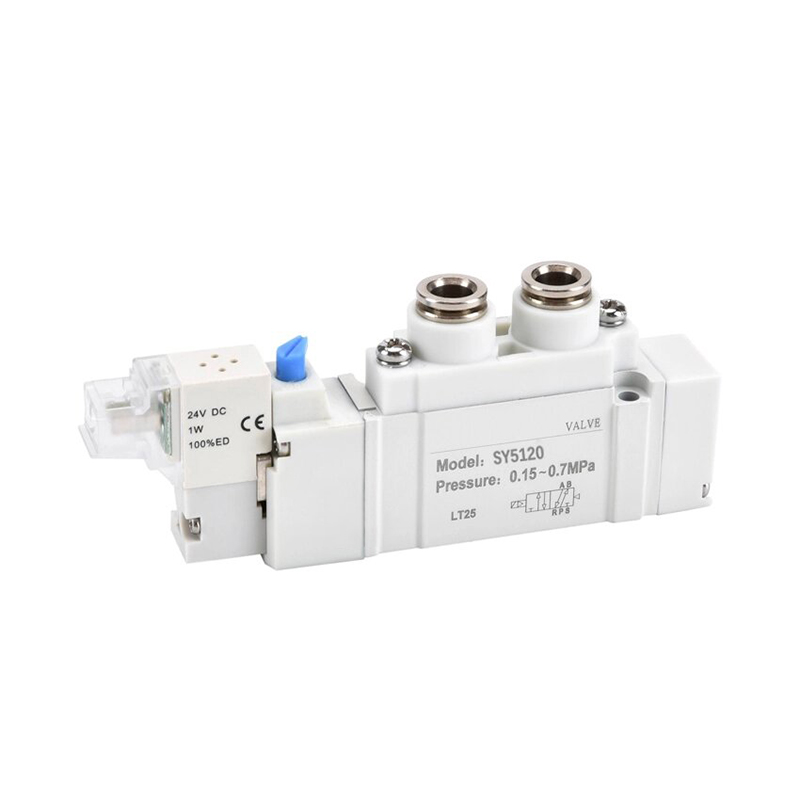

Válvula solenóide de 5 portas operada por piloto série SY

Marca:SOLH da Richge Technology

Posicionamento do produto

     A série SOLH SY é uma válvula solenóide de 5 portas operada por piloto convencional, com corpo ultracompacto, consumo de energia ultrabaixo e capacidade de fluxo bastante atualizada. Ele serve como o principal componente de controle direcional para reciprocidade de cilindros e comutação de circuitos pneumáticos em todos os equipamentos de produção automatizados, totalmente intercambiáveis ​​com a série SMC SY original.

Classificação de tamanho de série completa e escopo de correspondência

Especificações técnicas do núcleo universal

  1. Tipos de circuito:

     -- 5/2 vias (retorno por mola simples/bobina de travamento duplo);

     -- 5/3 vias (3 funções centrais: Centro Fechado / Centro de Exaustão / Centro de Fornecimento de Pressão)

  2. Faixa de pressão operacional

     -- Piloto interno: 0,1 ~ 0,7 MPa

     -- Piloto externo (compatível com vácuo): -100 kPa ~ 0,7 MPa

  3. Temperatura operacional: -10 ~ 50 ℃ (sem formação de gelo na fonte de ar)

  4. Consumo de energia da bobina: Bobina padrão 0,35W; bobina de baixa potência com economia de energia apenas 0,1W

  5. Grau de proteção: Conector de plugue IP65; base de montagem múltipla IP67

  6. Vida útil: Carretel de vedação de lacunas de até 200 milhões de ciclos; vedação elástica até 70 milhões de ciclos

  7. Opções de tensão padrão: DC12V / DC24V (massa mainstream); AC110V/AC220V

Vantagens estruturais e de desempenho central

  1. Estrutura de montagem do coletor de plug-in rápido

     - Encaixe diretamente na base do coletor da série SS5Y, montagem e desmontagem rápidas, fácil manutenção de válvula única sem desmontar toda a ilha de válvulas.

  2. Bobina de economia de energia ultrabaixa

     - Bobina opcional de baixa potência de 0,1 W, baixa geração de calor, perfeitamente adequada para condições de trabalho energizadas contínuas de longo prazo, reduzindo significativamente o custo de ar comprimido e energia da fábrica.

  3. Corredor de alto fluxo altamente otimizado

     -- Design otimizado de agilização interna, capacidade de fluxo aumentada em cerca de 80% em comparação com válvulas solenóides de geração antiga, obtendo velocidade de extensão/retração do cilindro mais rápida sem perda de pressão.

  4. Tela de filtro piloto integrada

     - Pequena malha de filtro integrada na entrada da válvula piloto para bloquear poeira e impurezas, reduzindo efetivamente a taxa de falhas de bloqueio do carretel e prolongando a vida útil.

  5. Layout de porta flexível multidirecional

     -- Portas de ar disponíveis nas três direções lateral/superior/inferior, ajustam livremente o roteamento da tubulação para evitar interferência mecânica dentro de estruturas compactas de equipamentos.

  6. Integração de Ilha de Válvula Modular

     - Perfeitamente combinado com bases múltiplas de múltiplas estações da série SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9, realiza fornecimento e exaustão de ar unificado centralizado, layout de fiação organizado e economiza espaço de instalação do gabinete.

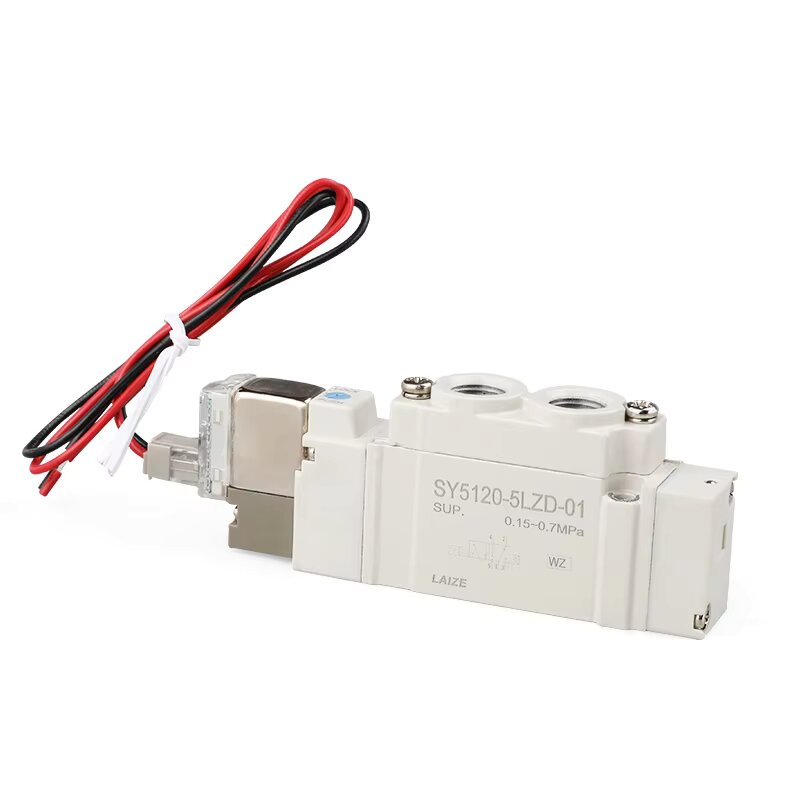

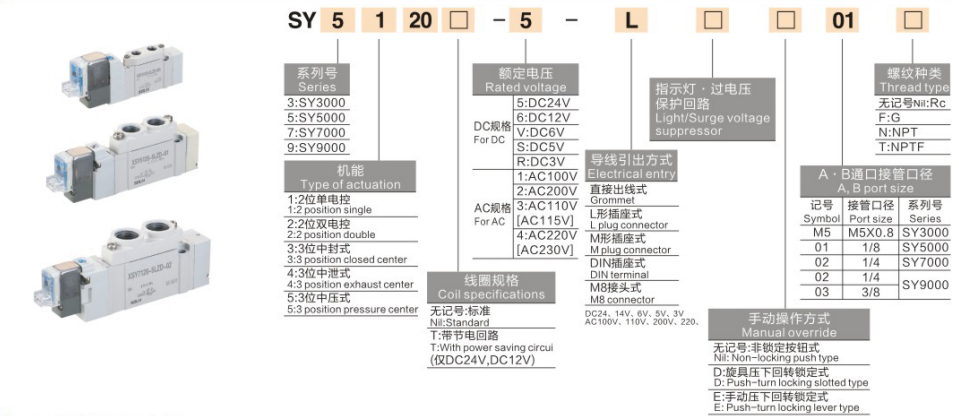

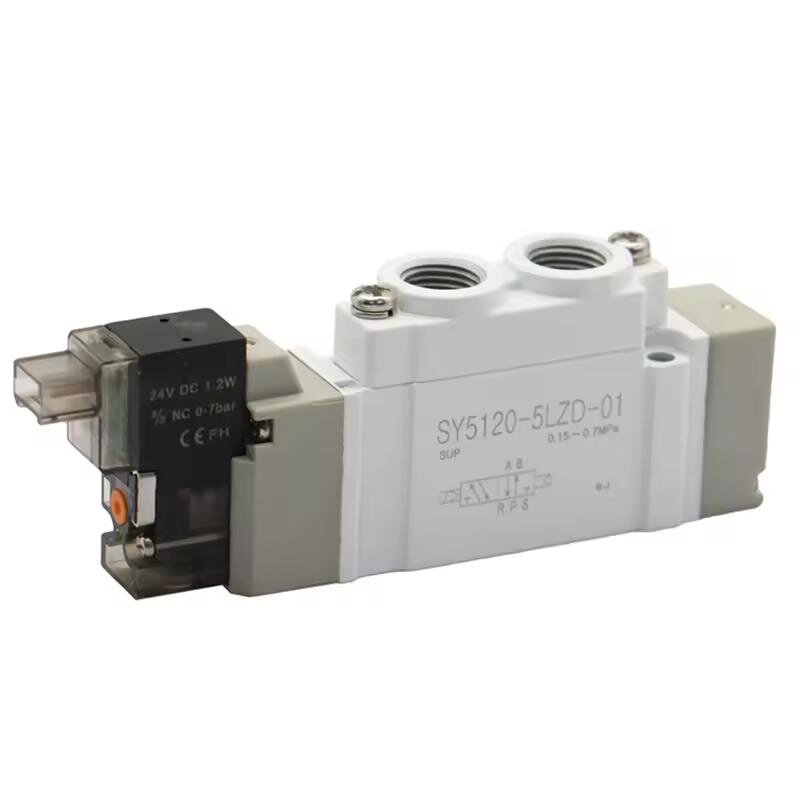

Regra completa de codificação de modelo (exemplo: SY5120-5LZD-01)

  1. SY: Código de série da válvula solenóide de 5 portas operada por piloto

  2. 5: Número de série de tamanho (5 = série média SY5000)

  3. 1: Código de função do circuito

     1 = 5/2 retorno por mola helicoidal simples;

     2 = bobina de travamento duplo 5/2;

     3 = válvula de três posições 5/3

  4.2: Código base estrutural interno

  5. 0: Tipo de montagem de base padrão

  6. 5: Código de tensão da bobina (5 = DC24V, mainstream)

  7. LZ: Configuração de soquete e proteção

     L = tomada em forma de L; Z = indicador LED integrado + circuito de proteção contra sobretensão

  8. D: Código de cancelamento manual (operação de chave de fenda com travamento push-turn)

  9. 01: Tamanho da rosca da porta (01 = Rc1/8")

Cenários típicos de aplicação industrial

     -- Linhas de produção de montagem automatizada, equipamentos de precisão de semicondutores, máquinas de embalagem

     -- Linhas de produção de soldagem e estampagem automotiva, instrumentos de testes médicos

     -- Garras robóticas pneumáticas, cilindros deslizantes lineares, atuadores de indexação rotativa

     -- Comutação de avanço/recuo do cilindro, circuito pneumático on-off e controle de regulação de velocidade

Uma frase

     Resumo A válvula solenóide de 5 portas operada por piloto da série SOLH SY cobre a linha de tamanho completo SY3000 / SY5000 / SY7000 / SY9000 com bobina de economia de energia de 0,1 W, grau IP65 / IP67 à prova de poeira e à prova d'água, fluxo 80% maior do que modelos antigos e compatibilidade com coletor SS5Y plug-in, a válvula de controle direcional compacta universal para automação de cilindros em eletrônicos, automotivos, embalagens e equipamentos médicos.
