Válvula de gatilho mecânica mini série VM1 (VM100) de 2/3 portas

Marca: SOLH da Richge Technology

 Posicionamento do produto

     A série VM1 (VM100) é uma válvula de gatilho mecânica em miniatura de 2/3 portas totalmente intercambiável com os modelos originais da SMC. Ele adota uma estrutura de vedação de gatilho confiável com contorno leve e ultracompacto, ampla faixa de pressão operacional cobrindo vácuo e pressão positiva e cabeças de atuador intercambiáveis ​​abundantes. Amplamente utilizado para detecção de posição de equipamento, detecção de limite de curso, operação manual e comutação de pequenos circuitos de ar em máquinas automatizadas compactas.

Especificações técnicas principais (série VM100/VM1)

  1 Parâmetros Básicos

     -- Tipos de circuito: 2 portas (NC/NO), 3 portas (N.C./N.O.)

     -- Estrutura: tipo gatilho de ação direta com desempenho de vedação hermético

     -- Fluido aplicável: ar comprimido, gás inerte

     -- Faixa de pressão operacional: -100kPa ~ 1,0MPa (compatível com vácuo)

     -- Temperatura ambiente e média: -5 ~ +60°C (sem cobertura interna)

     -- Tamanhos de rosca da porta: M5, Rc1/8 (NPT1/8 e G1/8 opcional)

     -- Capacidade de fluxo: Cv=0,11, área seccional efetiva 2,5 mm²

     -- Peso líquido: versão da porta lateral 60g, versão da porta inferior 67g (ultraleve)

     -- Opções de layout de tubulação: porta lateral, porta inferior

     -- Requisito de lubrificação: operação sem lubrificação

  2. Dimensões Gerais

     -- Modelo de porta lateral: 11 × 36 × 16 mm

     -- Modelo de porta inferior: 11 × 28 × 25 mm

 Definição de circuito e lógica de funcionamento (3 portas / 2 portas)

   1. Tipo de 3 portas (VM13x, mais popular) · Porta 1 (P): entrada de fornecimento de ar

     -- Porta 2(A): saída de controle

     -- Porta 3(R): Porta de exaustão

     -- NC normalmente fechado: não acionado → P cortado de A, A conectado a R

     -- Normalmente aberto NO: Não atuado → P conectado a A, A cortado de R

   2. Tipo de 2 portas (VM12x)

     -- Porta 1(P): entrada de fluido

     -- Porta 2(A): Saída de controle

     -- Lógica normalmente fechada: a passagem de ar abre quando pressionada e é interrompida após a liberação

Gama completa de cabeçotes de atuadores intercambiáveis

 1. Tipo de êmbolo reto básico

     -- VM130 / VM120: êmbolo de curso padrão de 4,8 mm

     -- VM130U / VM120U: êmbolo de curso curto de 2,5 mm

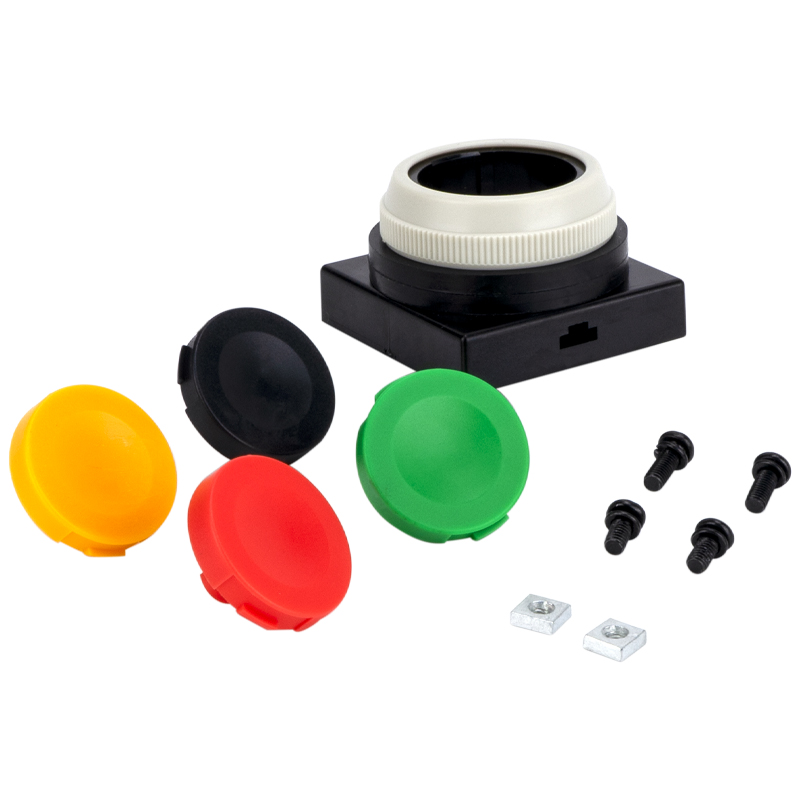

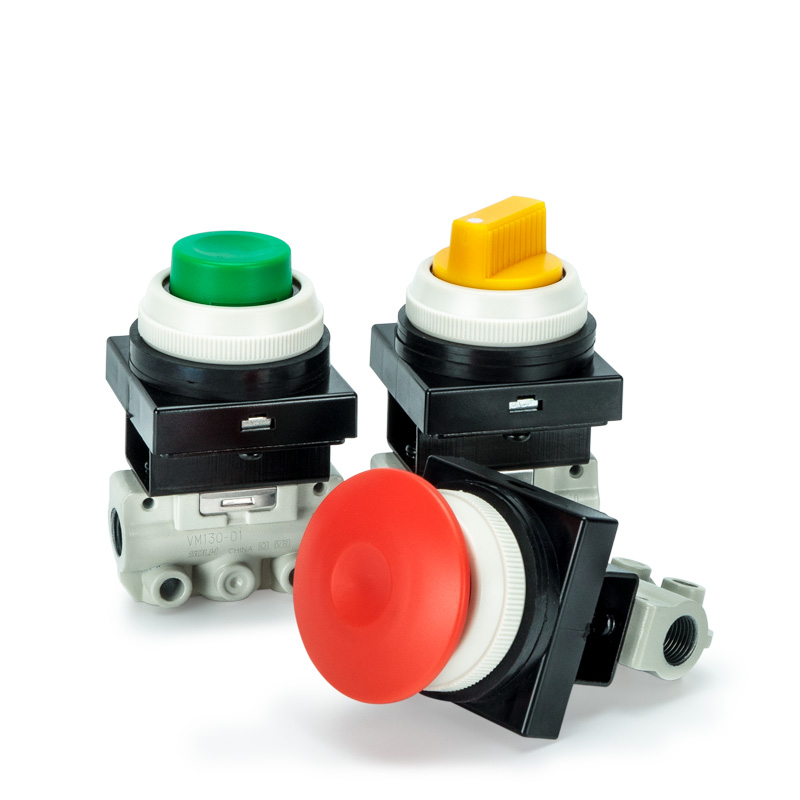

 2. Tipo de botão (operação manual)

     -- VM132 / VM122: Botão plano padrão

     -- VM132Y / VM122Y: Cabeça de cogumelo amarelo para parada de emergência e alta visibilidade

     -- VM132G / VM122G: Botão indicador verde

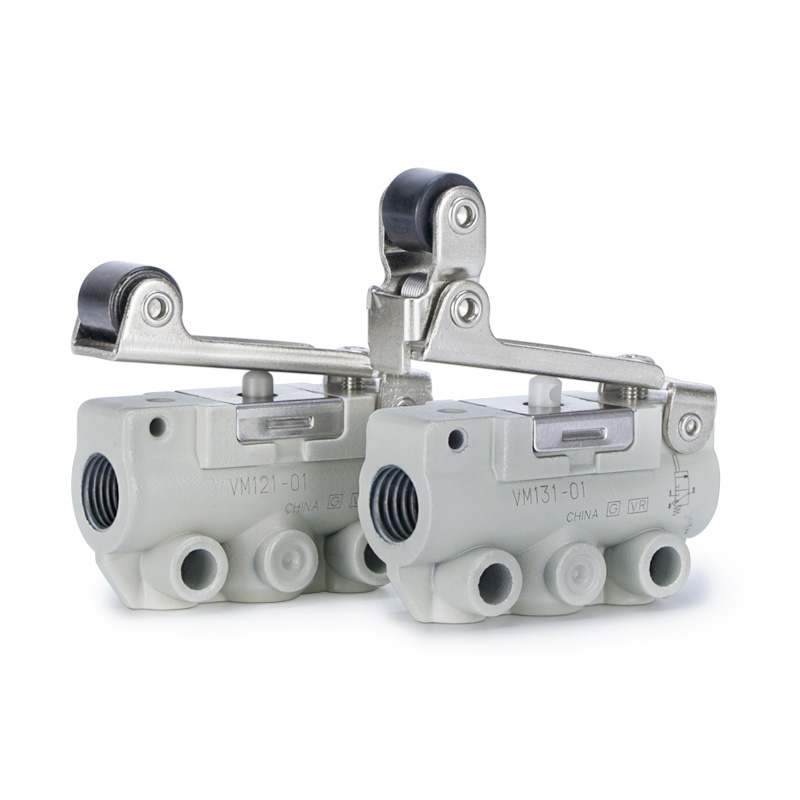

  3. Tipo de alavanca de rolo (detecção de curso e limite)

     -- VM131 / VM121: Alavanca de rolo reto padrão

     -- VM131U / VM121U: Alavanca do rolo de deslocamento curto

     -- VM133/VM123: Alavanca de rolo anti-rebote unidirecional

  4. Atuadores extras opcionais

     Alavanca de dobradiça, alavanca de alternância, botão giratório travável e cabeças de gatilho mais personalizadas

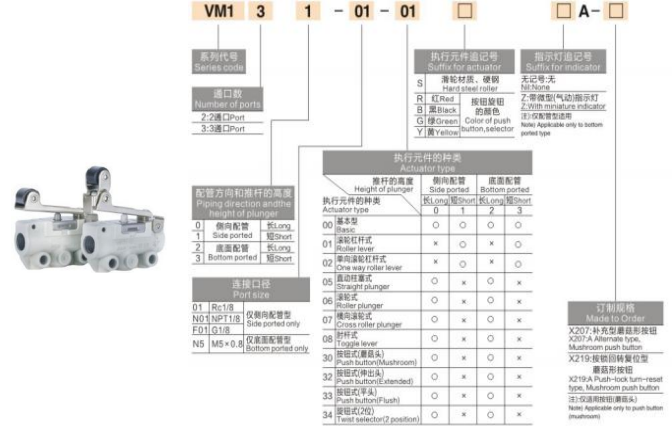

 Explicação do código do modelo

  1.  (Exemplo: VM131-01-01A)

     -- VM131: circuito de 3 portas + atuador de alavanca de rolete

     -- 01: Código de rosca da porta (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: Layout da porta lateral (02 = layout da porta inferior)

     -- Código do sufixo: A=padrão; Y=cogumelo amarelo; G=botão verde; U=curso curto

  2. Modelos padrão comuns

     -- VM131-01-01A: alavanca de rolo de 3 portas, Rc1/8, porta lateral (mais amplamente utilizada)

     -- VM132-M5-00A: botão plano de 3 portas, rosca M5, porta inferior

     -- VM130U-01-N01Y: êmbolo curto de 3 portas, NPT1/8, cabeça de emergência em cogumelo amarelo

Principais vantagens do produto

     -- Ultrapequeno e ultraleve: apenas 60g com largura estreita de 11 mm, perfeito para incorporação interna de máquinas e instalação de empilhamento de painéis densos

     -- Ampla faixa de pressão universal: compatível com vácuo total de até 1,0 MPa de pressão positiva para controle de circuito multiuso

     -- Estrutura de vedação de gatilho durável: Excelente estanqueidade ao ar, longa vida útil e forte resistência à contaminação por poeira

     -- Tubulação e montagem flexíveis: opções de porta lateral/inferior, montagem lateral, montagem inferior, base de suporte opcional (VM1-B)

     -- Design livre de lubrificação: Baixo custo de manutenção e operação de circuito de ar limpo

     -- Portfólio completo de atuadores: corresponde a jog manual, limite de curso, parada de emergência de segurança e todos os cenários de trabalho de gatilho mecânico

Cenários típicos de aplicação

     -- Interruptores de limite de curso da máquina: Detecção de feedback de posição de curso completo do cilindro

     -- Jog manual e comissionamento do equipamento: circuitos de ar de teste manual com botão de pressão do painel

     -- Intertravamento de segurança e loops de parada de emergência: atuador de cabeça de cogumelo amarelo para segurança da máquina

     - Mini gabaritos e acessórios de fixação: fixação/desfixação da comutação pneumática

     -- Circuitos de controle de vácuo: comutação estável sob condição de vácuo de -100kPa

     -- Equipamento de automação geral: sinal de ar de gatilho mecânico e circuitos de feedback de posição

Resumo de uma frase

     A válvula de gatilho mecânica em miniatura SOLH VM1 apresenta corpo compacto ultraleve de 60g, vedação de gatilho confiável, vácuo total ~ faixa operacional de 1,0 MPa, layout de porta dupla lateral/inferior e cabeças de atuador completas intercambiáveis, servindo como a válvula de controle de ar de gatilho mecânico preferida para todos os pequenos equipamentos automatizados.
