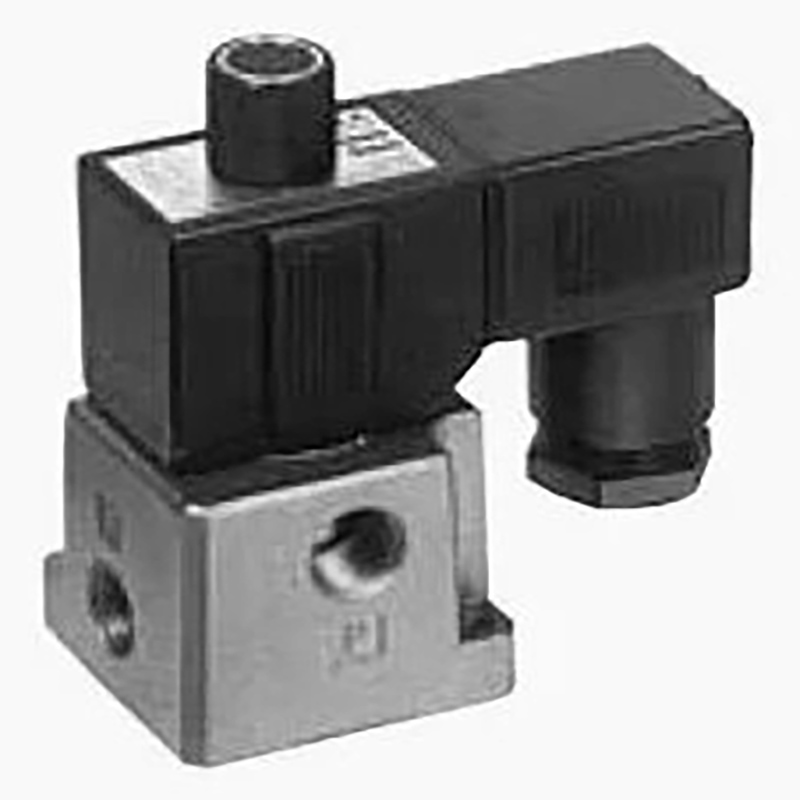

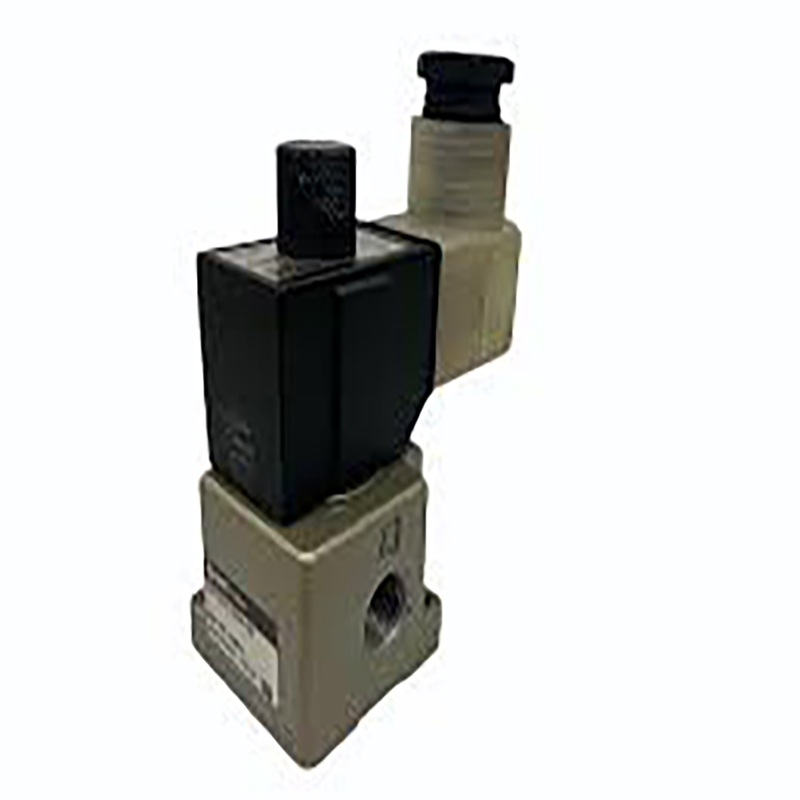

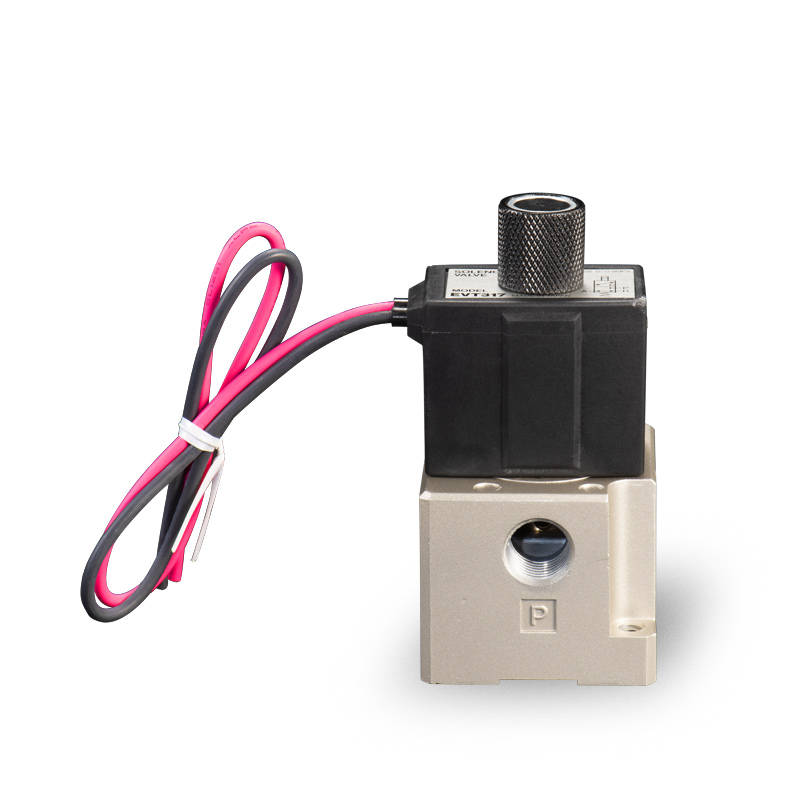

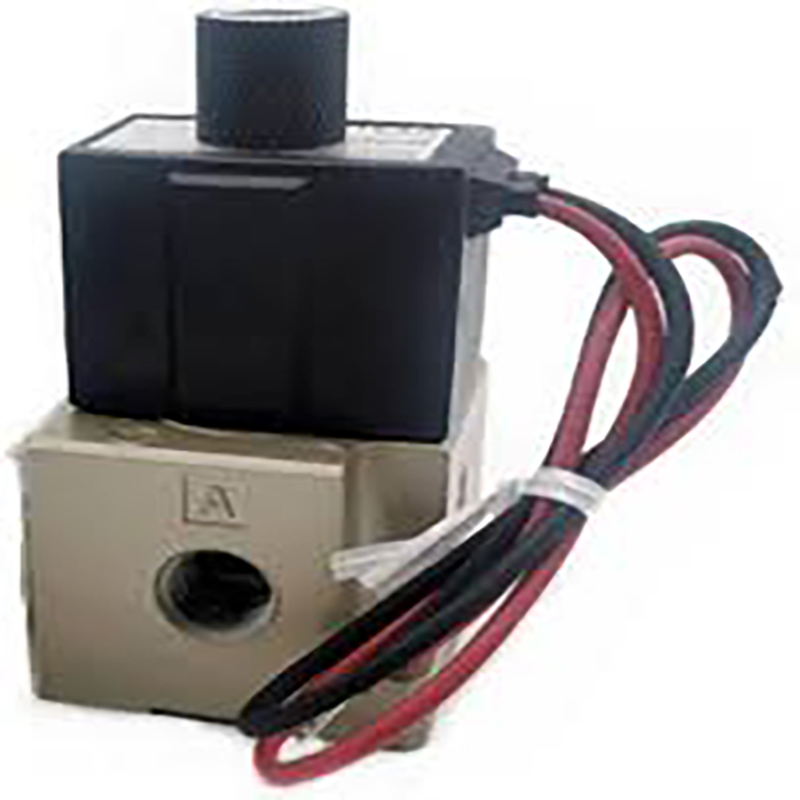

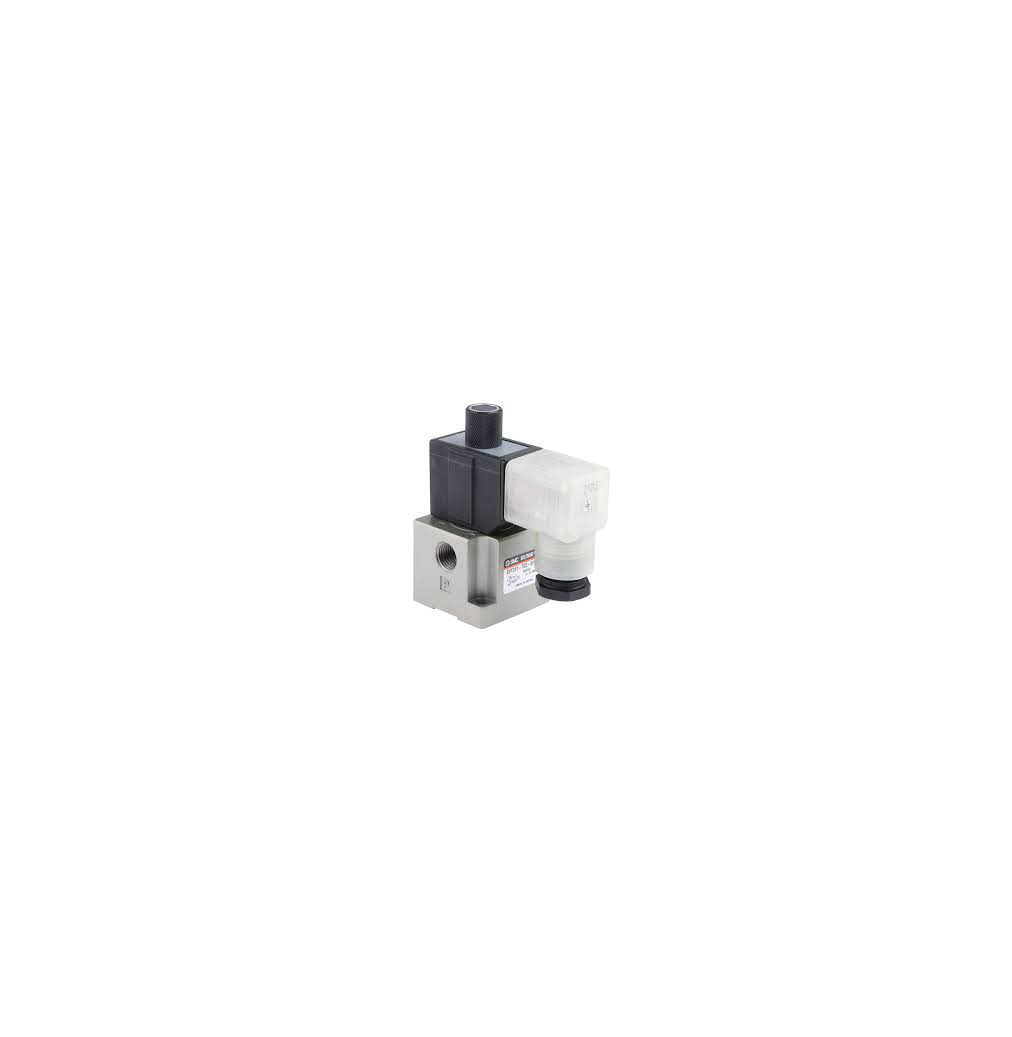

Válvula solenóide de 3 portas série VT317 – tipo gatilho de ação direta

Marca:SOLH da Richge Technology

Posicionamento do produto

     A série VT317 é uma válvula solenóide de gatilho de ação direta de 3 portas com estrutura de vedação elástica sob o padrão SOLH. Desenvolvido para circuitos de ar comprimido e gás inerte, realiza liga-desliga, comutação e controle de exaustão do circuito de ar. Suportando inicialização com pressão zero e operação com pressão positiva e vácuo, esta válvula de comutação geral compacta de alto fluxo se adapta às condições de trabalho de alto ciclo de vários equipamentos automatizados.

Principais recursos principais

     --Construção direta do gatilho com inicialização com pressão zeroNenhuma pressão piloto mínima necessária para operação. Desempenho estável em toda a faixa de pressão positiva de 0–0,9 MPa; a variante de vácuo suporta pressão de até -101,2 kPa, adaptável a ambientes de trabalho de baixa pressão, vácuo e média-alta pressão.

     --6 funções integradas em uma válvula, comutação de tubulação flexível6 modos de trabalho comutáveis, incluindo normalmente fechado (NC), normalmente aberto (NO), divisor de fluxo e válvula seletora. A unidade única satisfaz diversas demandas de circuito pneumático com excelente flexibilidade de configuração.

     --Corpo compacto com capacidade de fluxo superiorMini dimensão total: 45×89,5×45 mm; coeficiente de vazão C=2,6 dm³/(s·bar). Resposta rápida dentro de ≤30 ms e frequência de comutação máxima de até 10 Hz, perfeitamente adequada para comutação de caminho de ar em alta velocidade.

     -- Vedação elástica e design sem lubrificação Os componentes de vedação elástica premium proporcionam estanqueidade confiável e vida útil prolongada. A operação sem lubrificação mantém os circuitos de gás limpos e ecológicos, ao mesmo tempo que reduz as despesas de manutenção de rotina.

 Cancelamento manual sem travamento integrado para fácil comissionamento O botão manual sem travamento padrão facilita a depuração no local, a inspeção do equipamento e a comutação manual de emergência, simplificando os procedimentos de instalação e manutenção.

     --Manifold montável e forte compatibilidadeSuporta montagem empilhada de coletores e combina com sistemas de ilhas de válvulas padrão, ideal para controle pneumático centralizado e loops integrados de múltiplas válvulas.

Especificações técnicas completas

     --Layout da porta: 3 portas

     --Estrutura Operacional: Tipo Poppet de Ação Direta

     --Tipo de vedação: vedação de borracha elástica

     --Meio aplicável: ar comprimido, gás inerte

     --Pressão operacional: 0–0,9 MPa; Modelo de vácuo: -101,2 kPa ~ 0,1 MPa

     --Pressão de prova: 1,5 MPa

     --Temperatura ambiente: -10℃ ~ +50℃

     --Tempo de resposta: ≤ 30 ms

     --Freqüência operacional máxima: 10 Hz

     --Requisito de lubrificação: livre de lubrificação

     --Operação manual: cancelamento manual sem travamento

     --Tamanho da rosca da porta: Rc 1/4 (02)

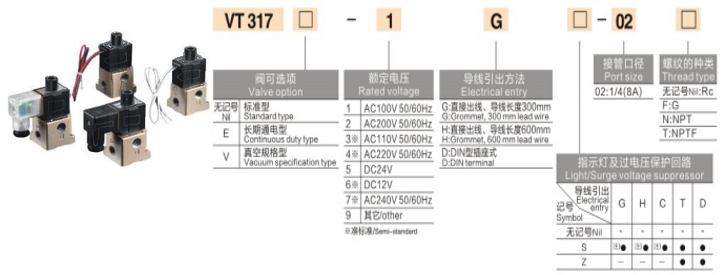

     --Tensão de bobina opcional: DC12V / DC24V, AC110V / AC220V e tensões personalizadas

     --Classe de proteção: Estrutura à prova de poeira4. Cenários de aplicação típicos· Loops de controle pneumáticos para linhas de montagem automatizadas, braços robóticos e dispositivos de fixação

     --Sistemas de sopro de ar, jateamento de fluidos e adsorção a vácuo

     --Máquinas de embalagem, impressão, têxteis, marcenaria e processamento de alimentos

     --Equipamento que requer inicialização com pressão zero, compatibilidade com vácuo, ciclagem de alta frequência e espaço de instalação compacto

     --Ilhas de válvulas centralizadas e circuitos de controle pneumático integrados em coletores

Resumo de uma frase

     A válvula solenóide de gatilho de 3 portas de ação direta SOLH VT317 apresenta inicialização com pressão zero, compatibilidade total com vácuo, seis funções comutáveis, desempenho compacto de alto fluxo e operação livre de manutenção, servindo como uma válvula universal econômica para ligar-desligar e controlar a comutação de todos os circuitos pneumáticos de automação.
