Válvula mecânica de 5/2 vias série VZM500 (VZM5)

Válvula mecânica de 5/2 vias série VZM500 (VZM5) | Válvula de controle pneumático de vedação elástica de fluxo médio

Marca: SOLH por Richge Technology | Válvula pneumática acionada mecânica de 5 portas compatível com SMC

1. Visão geral do produto

     A série SOLH VZM5 (VZM500) é umválvula de controle mecânico de 5/2 vias de tamanho médio totalmente compatível com o padrão SMC. Adotando uma estrutura de vedação de borracha elástica de alta confiabilidade, apresenta vedação estável, resposta rápida e excelente desempenho de fluxo médio com valor Cv de até 0,6. Equipado com porta Rc1/8 padrão e cabeçotes de atuador opcionais completos, ele suporta acionamento de limite mecânico, controle de jog manual e intertravamento de circuito de segurança. Com montagem flexível no pé e instalação integrada no coletor, durabilidade em alta frequência e ampla adaptabilidade à pressão, ele serve como modelo padrão para sincronização de cilindro duplo, comutação de circuito pneumático e controle de limite mecânico em linhas de produção automatizadas.

2. Especificações Técnicas Básicas

3. Definição de porta e modo de circuito

  3.1 Modo padrão 5/2 vias (controle duplo/controle mecânico)

     1(P) = Porta de fornecimento de ar, 2(A) = Porta de saída positiva, 3(B) = Porta de saída reversa, 4(EXH) = Porta de exaustão, 5(EXH) = Porta de exaustão. Realiza comutação bidirecional e exaustão rápida de atuadores pneumáticos.

  3.2 Modo opcional de 5/3 vias (posição intermediária)

     Tipo opcional de meio fechado e tipo de alívio de pressão médio, adaptando-se com precisão ao posicionamento pneumático, manutenção de pressão e requisitos precisos de controle de curso.

  3.3 Especificação da Porta Piloto

     A porta piloto EXH adota rosca M5×0,8. A versão piloto externa suporta controle de fonte de ar independente, adequado para controle pneumático centralizado e cenários de correspondência de circuito de grande fluxo.

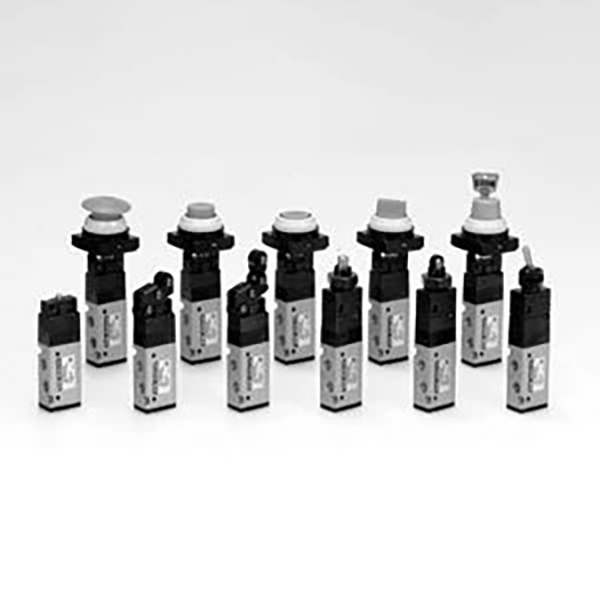

4. Opções de cabeça do atuador de série completa

5. Regras de codificação de modelo e modelos comuns

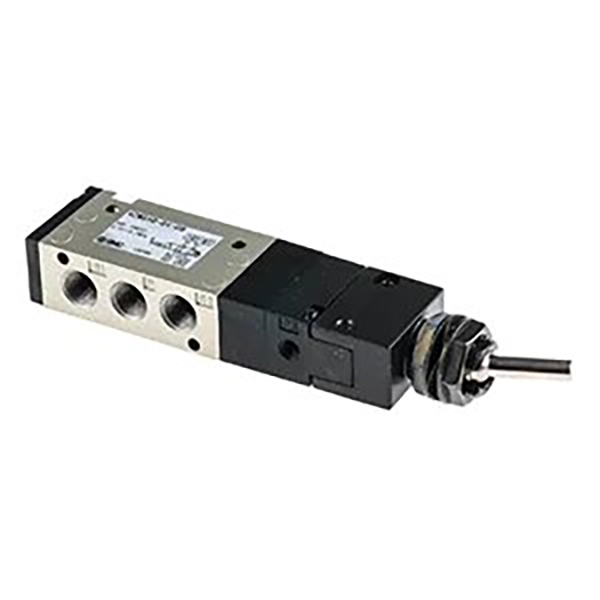

  5.1 Interpretação do Modelo (Exemplo: VZM550-01-08)

     • VZM550: Válvula mecânica básica com vedação elástica padrão de 5/2 vias

     • Código do Porto: 01=Rc1/8; N01=NPT1/8; F01=G1/8

     • Código do Atuador: 08=alavanca articulada; 01=alavanca do rolete; 30=botão; 37=empurra-puxa

     • Sufixo Opcional: -L=com suporte para pés; -3=tipo 5/3 vias; P = tipo de piloto externo

  5.2 Modelos padrão de grande venda

     • VZM550-01-01: Alavanca de rolete básica de 5/2 vias, porta Rc1/8, preferida para cenários de limite mecânico geral

     • VZM550-01-30: 5/2 vias, tipo botão de pressão, porta Rc1/8, adequado para jog e depuração de equipamento manual

     • VZM550-01-37: 5/2 vias, tipo push-pull, porta Rc1/8, para travamento manual e controle anti-má operação

     • VZM550-01-02: 5/2 vias, alavanca de rolo unidirecional, porta Rc1/8, controle de limite anti-rebote profissional

6. Principais vantagens do produto

  6.1 Fluxo Padrão Médio Grande

     Equipado com porta universal Rc1/8 e coeficiente de fluxo Cv=0,6, combinando perfeitamente com circuitos pneumáticos de fluxo médio, realizando ação síncrona estável de cilindros duplos e ligação confiável de múltiplos atuadores.

  6.2 Vedação Elástica de Alta Estabilidade

     Adota estrutura de vedação elástica com núcleo de válvula de borracha integrada, apresentando vazamento zero, retenção de pressão estável e velocidade de resposta rápida. Oferece longa vida útil e custo de manutenção ultrabaixo em condições de trabalho industrial convencional.

  6.3 Modos de disparo com cobertura total

     Opções completas de atuadores, incluindo rolete, êmbolo, alavanca articulada, tipo botão e push-pull, cobrem totalmente cenários de aplicação de limite mecânico, acionamento automático, depuração manual e intertravamento de segurança.

 6.4 Instalação Flexível Diversificada

     Suporta instalação independente de suporte de pé e instalação de cluster integrado múltiplo. As portas EXH arbitrárias podem ser canalizadas para exaustão, adaptando-se ao layout denso do painel e ao espaço de instalação limitado.

  6.5 Durabilidade Industrial de Alta Frequência

     Suporta operação cíclica de alta frequência de até 300 c.p.m, com excelente resistência a impactos e vibrações. Adapta-se de forma estável à operação contínua a longo prazo de equipamentos industriais pesados.

  6.6 Projeto Expansível de Piloto Externo

     O modo de controle piloto externo opcional realiza o controle remoto e centralizado da fonte de ar, atendendo às demandas correspondentes de circuitos principais de grande fluxo e sistemas pneumáticos integrados automatizados.

7. Cenários típicos de aplicação

     • Controle síncrono de cilindro duplo: Garantir a ação cooperativa síncrona de cilindros duplos em equipamentos automatizados para melhorar a consistência de funcionamento.

     • Comutação de Circuito Pneumático: Comutação de fixação/desfixação de gabaritos e acessórios, comutação de estação e controle direcional de circuito pneumático.

     • Acionamento de Limite Mecânico: Acionamento de sinal de curso no local e proteção de intertravamento mecânico por meio de atuadores de alavanca de rolo.

     • Controle de operação manual: Depuração de equipamentos, jog start/stop manual e controle manual do painel via botão e tipo push-pull.

     • Circuito de Proteção de Segurança: Reinicialização da parada de emergência e proteção de intertravamento da porta de segurança com atuadores traváveis ​​e com cabeça de cogumelo.

     • Automação Geral da Indústria: Controle de posição de alta frequência e ligação de múltiplos atuadores para equipamentos de embalagem, impressão e fabricação eletrônica.

8. Comparação de seleção de modelo da série VM

Resumo de uma frase

     A válvula mecânica de 5/2 vias da série SOLH VZM500 (VZM5) integraPorta padrão Rc1/8, fluxo médio grande Cv0.6, atuadores multifuncionais de série completa e modos de instalação flexíveis, sendo o componente principal padrão para controle síncrono automatizado de cilindro duplo e sistemas de comutação de circuito pneumático.
