24kV ao ar livre de alta tensão de alta tensão inteiramente

24kV ao ar livre de alta tensão de alta tensão inteiramente

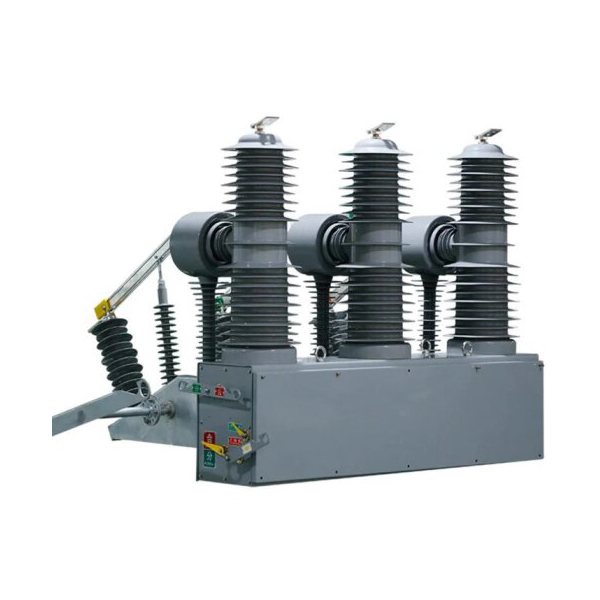

ZW32-24 Série de alta tensão de alta tensão de alta tensão é usada no sistema de potência trifásico CA 50Hz, de tensão nominal de 24kV para a corrente de carga de fechamento/quebra de carga, sobrecorrente e curto-circuito. O disjuntor pode equipar com o controlador recarregado para interromper as características atuais da interrupção e obter múltiplos reclosões automáticas ou isolamento de falhas. O PT auto-fornecido como fonte de energia, torna-se um disjuntor inteligente capaz de controlar com saída de tensão e corrente. O PT eletrônico fornece fonte de alimentação e pode concluir a proteção composta composta em três estágios do atraso de sobrecorrente de atraso na corrente de rush e o curto-circuito e a quebra rápida.

Ele pode ser equipado com um mecanismo de operação de mola, que possui funções básicas, como corrente de quebra e fechamento de corrente, corrente de sobrecarga e corrente de curto -circuito. É o tipo básico da série ZW32-24. O disjuntor e o interruptor de isolamento podem ser combinados para formar um "disjuntor combinado" (a seguir referido como "disjuntor combinado") com uma fratura distinta. No comutador de isolamento, o usuário pode optar por usar a bainha isolante de borracha de silicone, que tem as características da chuva, neve, areia e anti-poluição e corrosão, e pode evitar efetivamente o congelamento e oxidação do interruptor de isolamento.

O disjuntor pode ser enviado com um pára -raios, e o registro de raios pode ser instalado em qualquer lado das linhas de entrada e saída de acordo com os requisitos do usuário;

O disjuntor pode ser equipado com um controlador de corrente de entrada, que tem a função de escapar do fluxo e quebra de excesso de corrente: o disjuntor pode ser equipado com 2 a 3 transformadores de medição ou medição.

O controlador reclosador pode ser configurado como um disjuntor inteligente do tipo reclosador. O tipo básico e o controlador de reclamações são adequados para a ocasião de fonte de alimentação de fácil acesso. O tipo PT e o controlador de coincidência são adequados para a ocasião de nenhuma fonte de alimentação. O disjuntor inteligente é adequado para a fonte de alimentação do tipo radiação e o sistema de fonte de alimentação da rede de anel para ajudar o sistema eliminar falhas transitórias e restaurar automaticamente a fonte de alimentação e também isolar, falhas para obter automação de rede de distribuição

ZW32-24 A disjuntor de vácuo de alta tensão CA ao ar livre (a seguir referido como disjuntor) é classificado como tensão de 24kV, equipamentos de distribuição de energia externa de 24 km de 50Hz. É usado principalmente para abrir e fechar a corrente de carga, a corrente de sobrecarga e a corrente de curto -circuito no sistema de energia. Corrente de sobrecarga e corrente de curto-circuito. Adequado para subestações e empresas industriais e de mineração no sistema de distribuição para fins de proteção e controle, mais é adequado para a grade rural e o local de operação frequente.

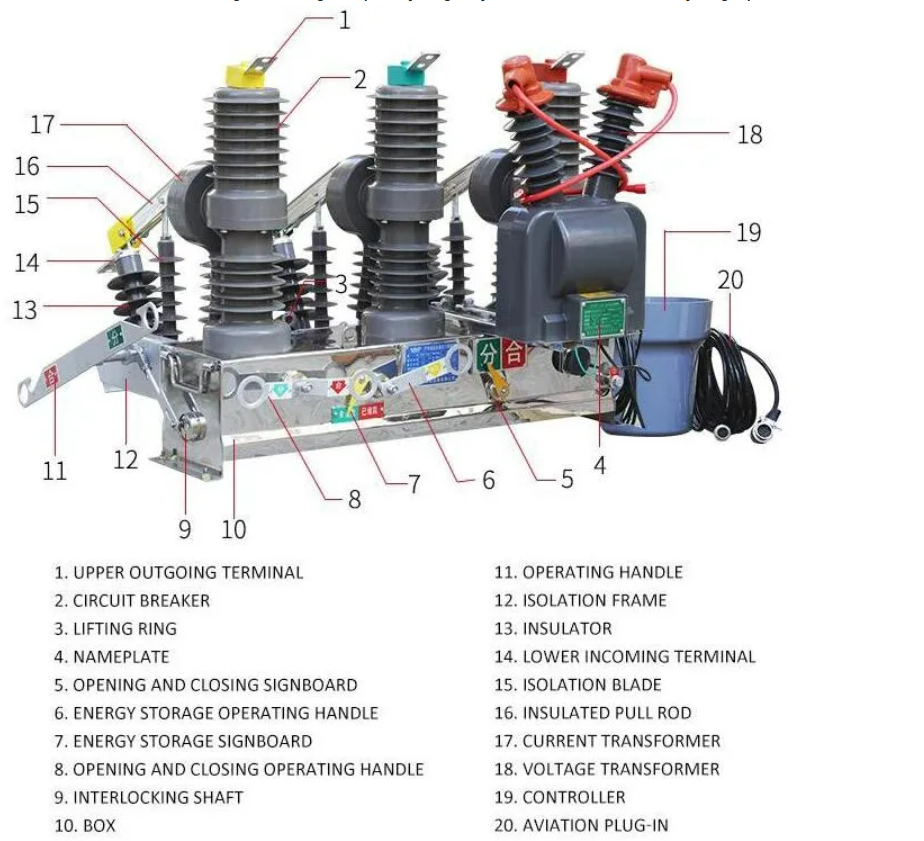

Recursos da estrutura do produto

1. A concha é feita de aço inoxidável de alta qualidade ou placa de aço comum, que é pulverizada com verniz resistente a UV após o processo de tratamento anti-íntimo Dacromet. O produto possui excelente anti -atrito, nevoeiro anti -sal e outras propriedades anti -ambientais.

2. O polo isolado fixo APG é encapsulado com borracha de silicone (como isolamento e tampão), com pequeno volume, excelente desempenho anti -condensação, vida útil longa e desempenho confiável.

3. O mecanismo de operação é um mecanismo de operação da mola, que pode ser manual ou elétrico. Quando necessário, um dispositivo operacional de controle remoto e um dispositivo para evitar o fechamento da corrente de entrada podem ser adicionados. O poder necessário da fonte de alimentação externa não é superior a 70W, que é fácil de ser equipado com fonte de alimentação de backup. O dispositivo buffer com design exclusivo tem excelente desempenho, recuperação pequena e baixo ruído.

4. A câmara de extinção do arco adota tecnologia especial de brasagem em aço inoxidável sem eletroplicação, com alta qualidade de soldagem, estabilidade e confiabilidade e baixa taxa de vazamento de ar. A fórmula de metalização cerâmica especial e o processo avançado de metalização de cerâmica são usados ​​no processo de fabricação para garantir o aperto do ar do produto e a resistência à tração é de 130mpa completa de vedação primária.

5. O transformador de corrente é feito de material condutor magnético de alta qualidade e isolamento composto de resina epóxi e borracha de silicone. Tem as vantagens de grande capacidade, alta estabilidade térmica dinâmica, alto nível de precisão, livre de manutenção e alta confiabilidade.

Características

1. O disjuntor adota uma estrutura de pilar trifásica, que tem as características do desempenho, estabilidade e confiabilidade, sem risco de combustão e explosão, livre de manutenção, tamanho pequeno, peso leve e vida útil longa.

2. O disjuntor adota uma estrutura totalmente fechada com bom desempenho de vedação, o que ajuda a melhorar o desempenho à prova de umidade e anti-condensação, e é especialmente adequado para uso em áreas frias ou úmidas graves.

3. Pilares trifásicos e transformadores de corrente são isolados por sólidos de resina epóxi externa importados, que têm as características de resistência à temperatura alta e baixa, resistência ultravioleta e resistência ao envelhecimento.

4. O mecanismo operacional adota um mecanismo operacional pop-up miniaturizado, que possui baixo consumo de energia para abertura e fechamento; A transmissão do mecanismo adota o modo de transmissão direta, com menos peças de abertura e fechamento e alta confiabilidade. O mecanismo operacional está em uma caixa de mecanismo selada, que resolve o problema da corrosão do mecanismo e melhora a confiabilidade do mecanismo.

5. As operações de abertura e fechamento do disjuntor podem ser operadas manualmente ou eletricamente ou remotamente. Ele pode ser correspondido ao controlador para realizar a automação de distribuição de energia e também pode ser combinado com o controlador Recloser para formar um reclosador.

6. O disjuntor pode ser equipado com TC bifásica ou trifásica para proteção automática de tropeçar e controle inteligente para análise de informações. .

7. O disjuntor pode ser equipado com interruptor de isolamento e ligação trifásica. Há uma fratura visível óbvia quando o interruptor de isolamento está no estado desligado e possui um intertravamento anti-matake com o corpo do disjuntor. Ele pode ser conectado a um isolador de pós -chave de pura para manutenção fácil e segura.

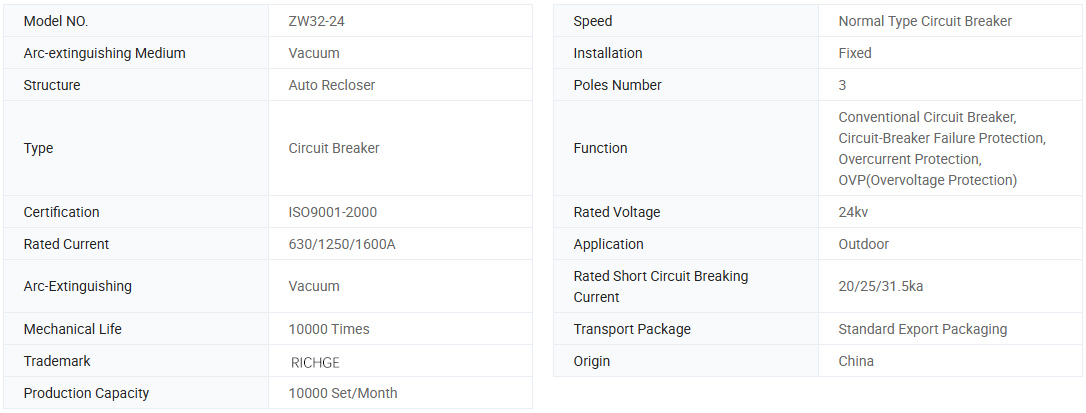

Informações básicas.

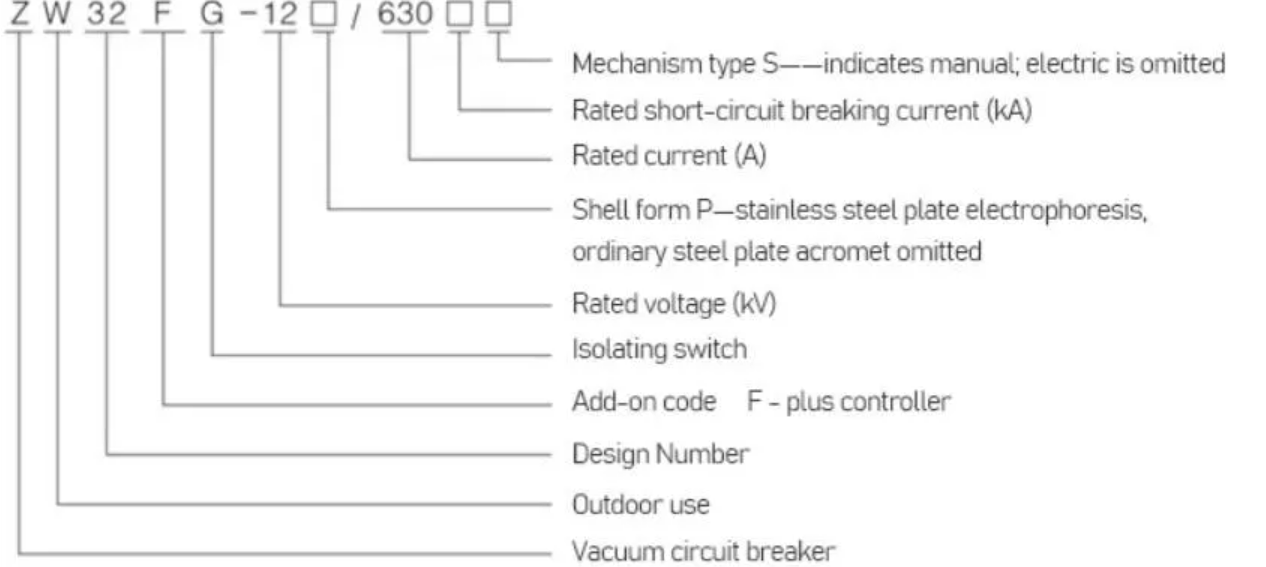

Descrição do modelo

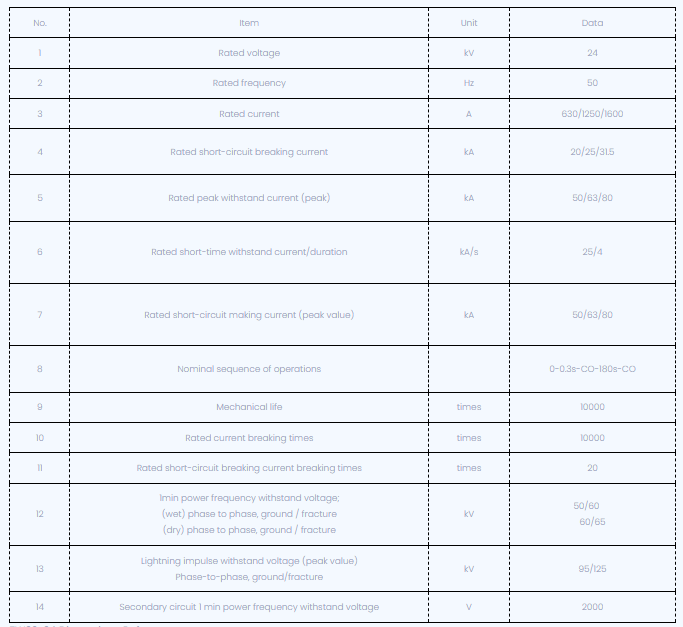

Parâmetro técnico

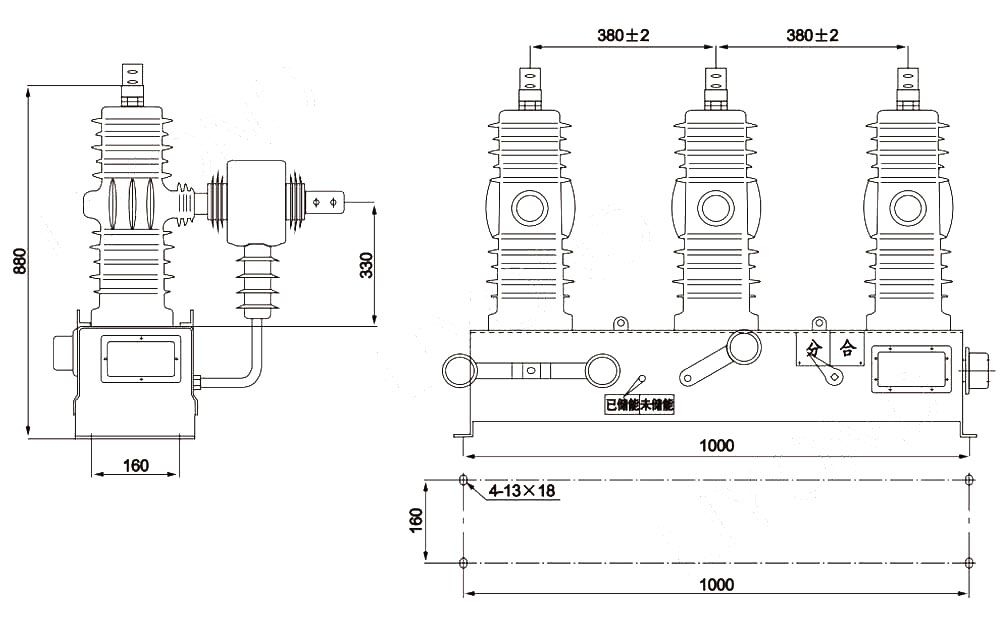

Desenho de dimensão de contorno

Referência de dimensões ZW32-24

Ao fazer o pedido, especifique o tipo de produto, nome, quantidade, corrente nominal, classificação de curto-circuito de curto-circuito, proporção de corrente do transformador de corrente, modo de operação e tensão operacional, etc.

Condições de trabalho

1. Altitude 1000m;

2. A temperatura do ar ambiente é de 45 ° C ~+65 ° C; A diferença de temperatura diária é de 25 ° C;

3. A velocidade do vento não é superior a 35m/s;

4. A intensidade do terremoto não excede 8 graus;

5. Nível de poluição: Nível IV;

6. Local de instalação: sem risco de explosão a seco e inflamável, local de corrosão química.
