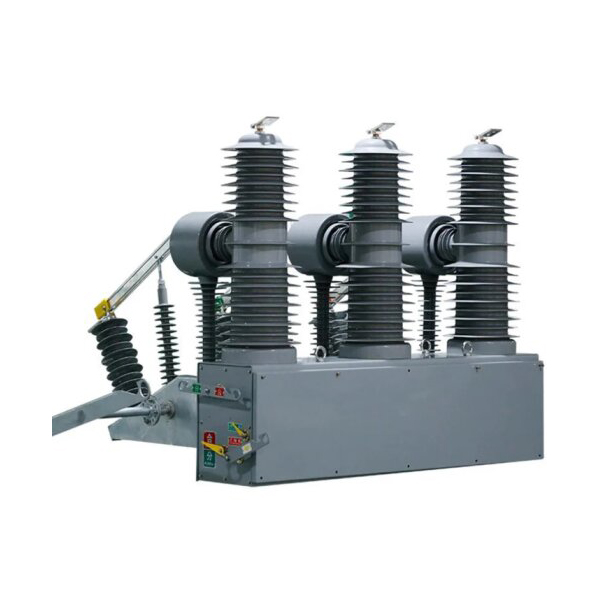

ZW32-40.5KV O disjuntor de vácuo montado no pólo externo 35kV recloser automático

ZW32-40.5KV O disjuntor de vácuo montado no pólo externo 35kV recloser automático

ZW32-40.5 Série Os disjuntores de vácuo de alta tensão ao ar livre são usados ​​em sistemas de energia trifásicos com 50Hz e tensão nominal de 35kV, como um meio de separar e combinar a corrente de carga, a corrente de sobrecarga e a corrente de curto-circuito. O disjuntor pode ser equipado com o controlador de reclusão para identificar as características atuais e obter várias reclosões automáticas, PT auto-providenciadas como uma fonte de energia para se tornar um disjuntor inteligente com tensão e saída de sinal de corrente e pode ser controlado; pelo PT eletrônico para fornecer energia e pode concluir o atraso de sobrecorrente, o atraso de corrente de entrada, a proteção composta de três etapas de curto-circuito.

ZW32-40.5 O disjuntor de vácuo de alta tensão ao ar livre é composto principalmente de pólo selado integrado, transformador de corrente, mecanismo da operação e corpo de caixa. Esse tipo de disjuntor é miniaturizado e sua concha é feita de caixa de aço de alta qualidade. Os trasforadores atualizados podem ser selecionados de acordo com as necessidades dos usuários. ZW32-40.5 A disjuntor de vácuo de alta tensão ao ar livre e combinação de controle inteligente correspondente. Operação da interruptor pode ser realizada localmente e também pode ser operada pelo controle remoto através da interface de comunicação. Outras informações do disjuntor também podem ser transmitidas ao centro de controle, e o canal de comunicação pode ser o cabo, a fibra óptica.

Características

(1) ZW32-40.5 Série de produtos em geral para o tipo de pilar, comuns trifásicos montados em uma caixa de mecanismo, a extremidade dinâmica da sala do interruptor através do braço de inflexão, hastes isoladas para o eixo de saída do mecanismo conectado. O mecanismo e a biela conectada ao disjuntor estão em uma caixa à prova d'água. O mecanismo de transmissão do disjuntor é composto por uma biela e um braço de muleta, e a extremidade dinâmica da câmara do interruptor é conectada ao eixo de saída do mecanismo de operação através de um braço de muleta, uma haste de tirador isolada, uma haste de conexão e um mecanismo de operação. A rotação do eixo de saída é acionada para realizar o contato dinâmico da câmara de extinção do arco para realizar a ação de divisão e fechamento.

(2) Os produtos da série ZW32-40.5 estão equipados com o transformador de corrente, cada fase pode levar quatro enrolamentos, dois dos quais são usados ​​para medição, dois para proteção. De acordo com a necessidade do cliente, 100: 5, 200: 5, 400: 5, 800: 5, 1000: 5, 1600: 5 Transformador atual pode ser instalado.

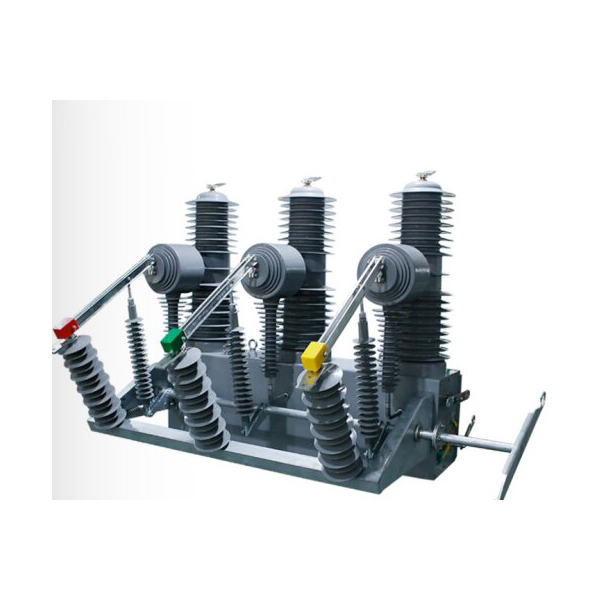

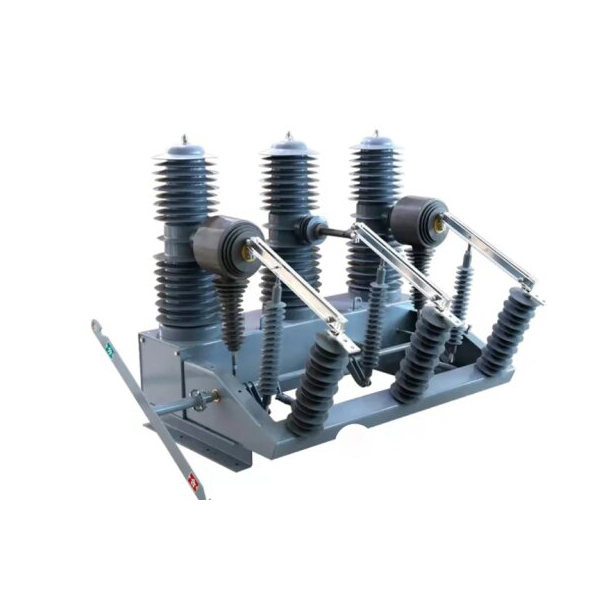

(3) Os interruptores de desconexão podem ser adicionados ao lado do disjuntor para formar um disjuntor de vácuo de alta tensão ao ar livre e um aparelho de combinação de interruptor de desconexão de alta tensão ao ar livre, o que aumenta as quebras visíveis de desconexão e possui operação confiável de intertravamento.

Informações básicas.

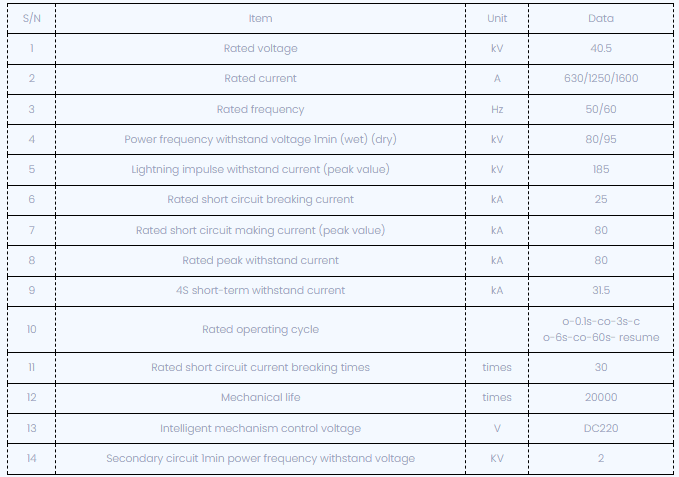

Parâmetro técnico

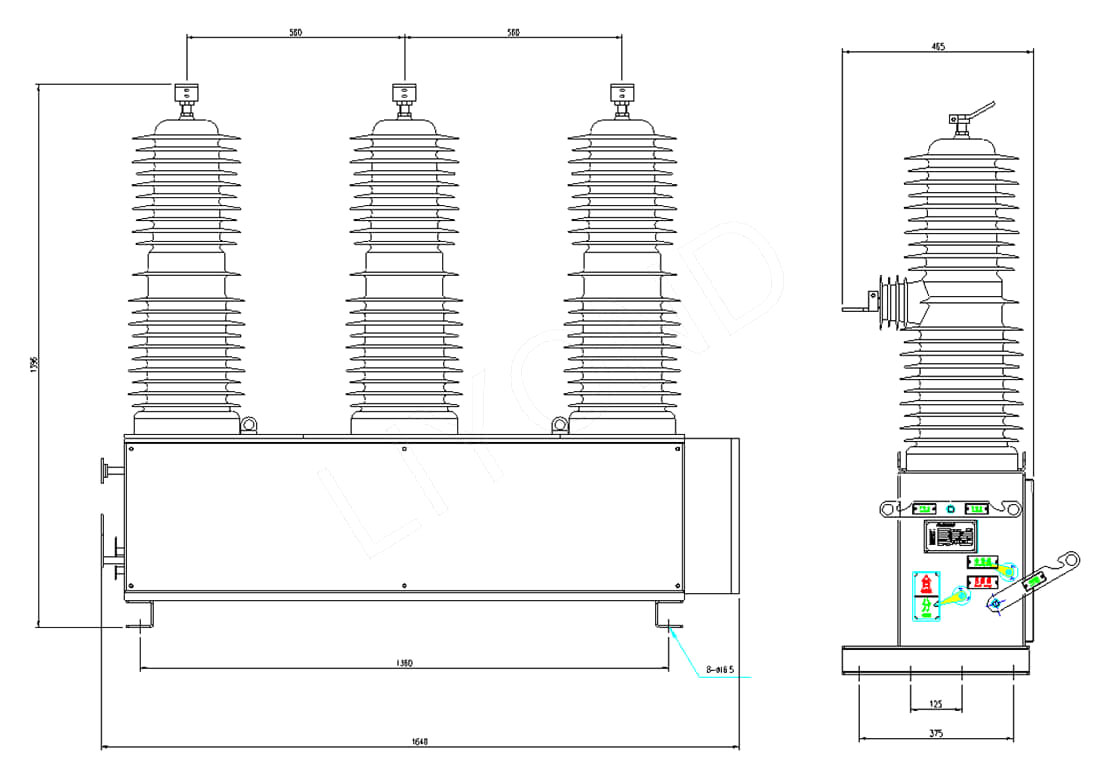

Desenho dimensional:

ZW32-40.5Dimensions Referência

Ao fazer o pedido, especifique o tipo de produto, nome, quantidade, corrente nominal, classificação de curto-circuito de curto-circuito, proporção de corrente do transformador de corrente, modo de operação e tensão operacional, etc.

Condições de trabalho

1. Temperatura do ar ambiente: -30 ℃ ~+60 ℃;

2. Altitude: não mais que 2.000 metros;

3. A velocidade do vento não excede 34m/s;

¨ Vibrações ou movimentos do solo de fora do equipamento de distribuição e controle são insignificantes;

4. Nível de poluição: Nível IV;

5. Temperatura de armazenamento -40 ℃ ~+85 ℃.
