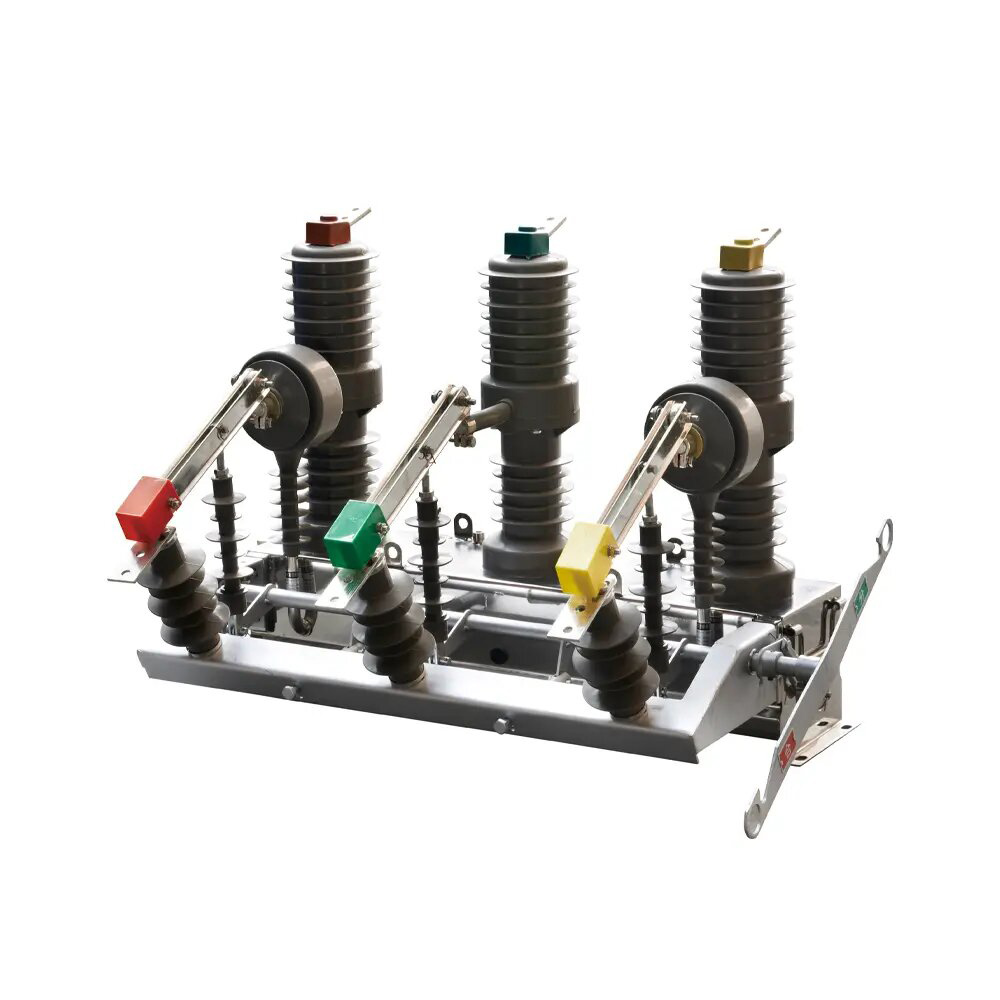

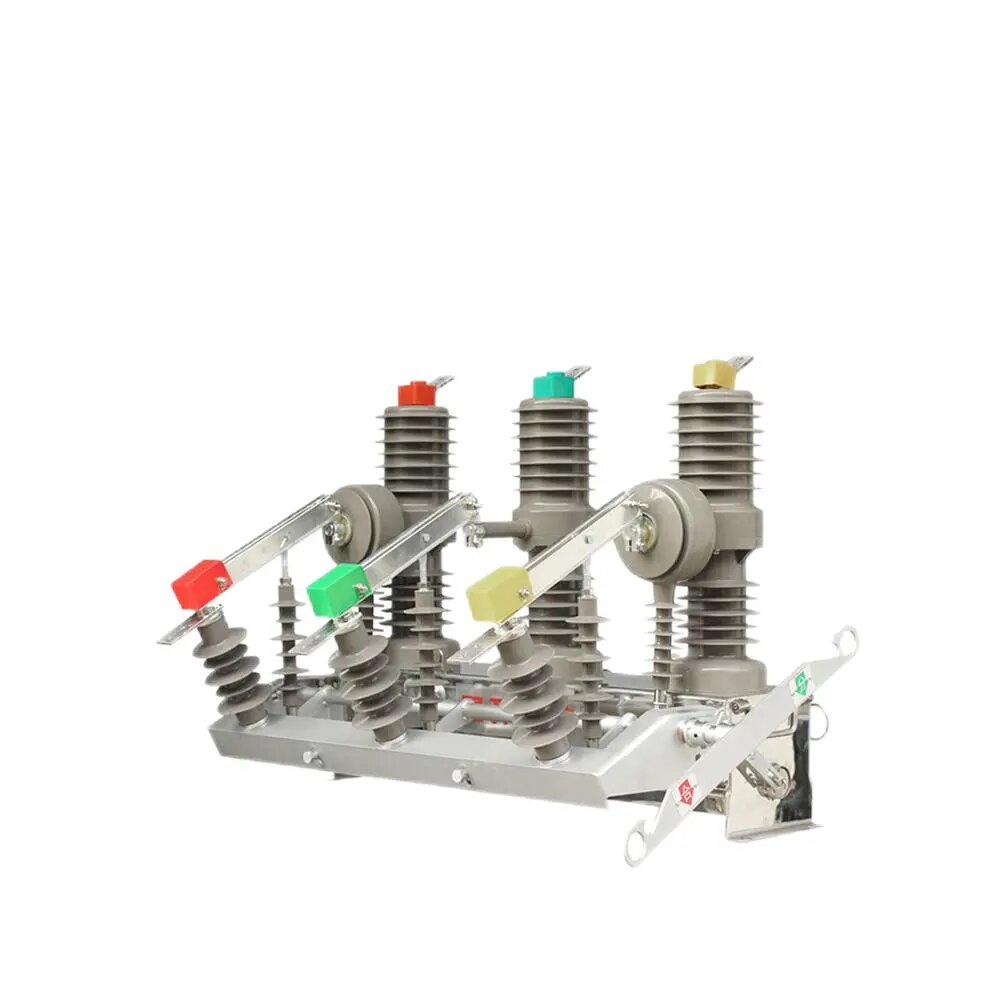

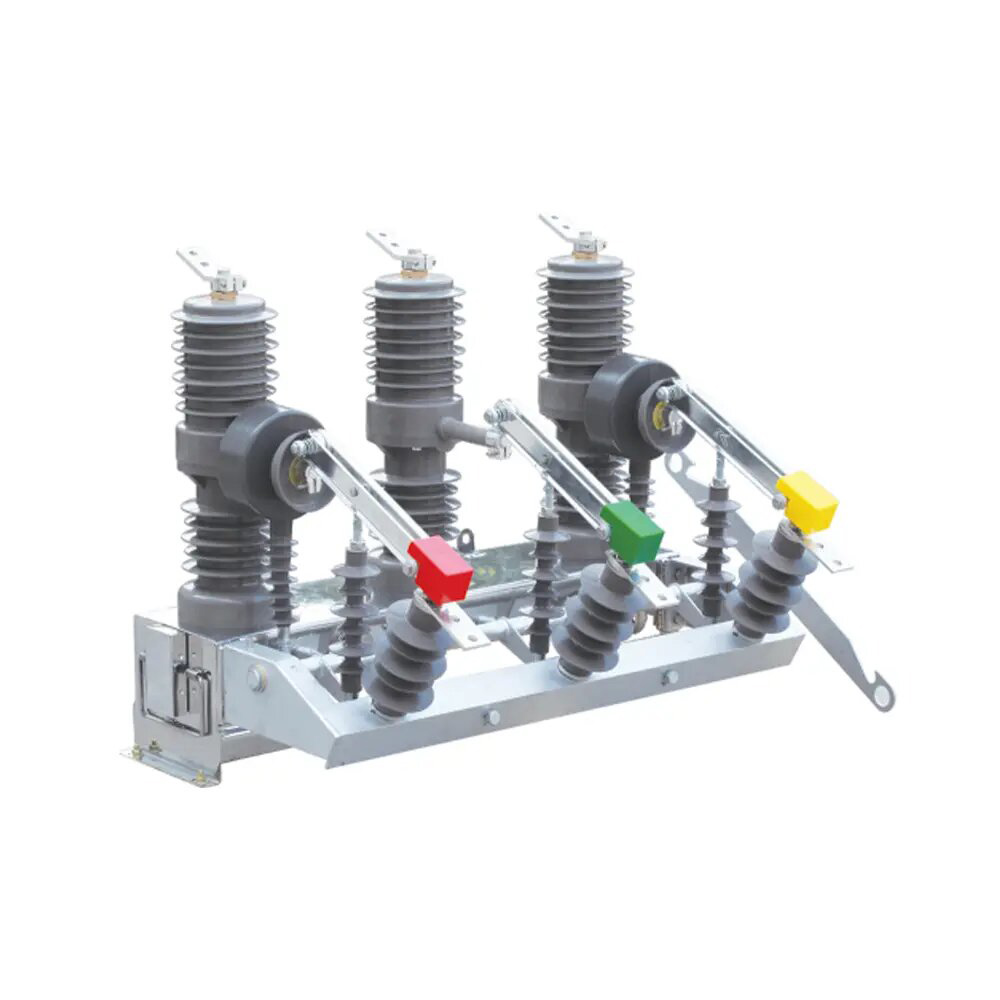

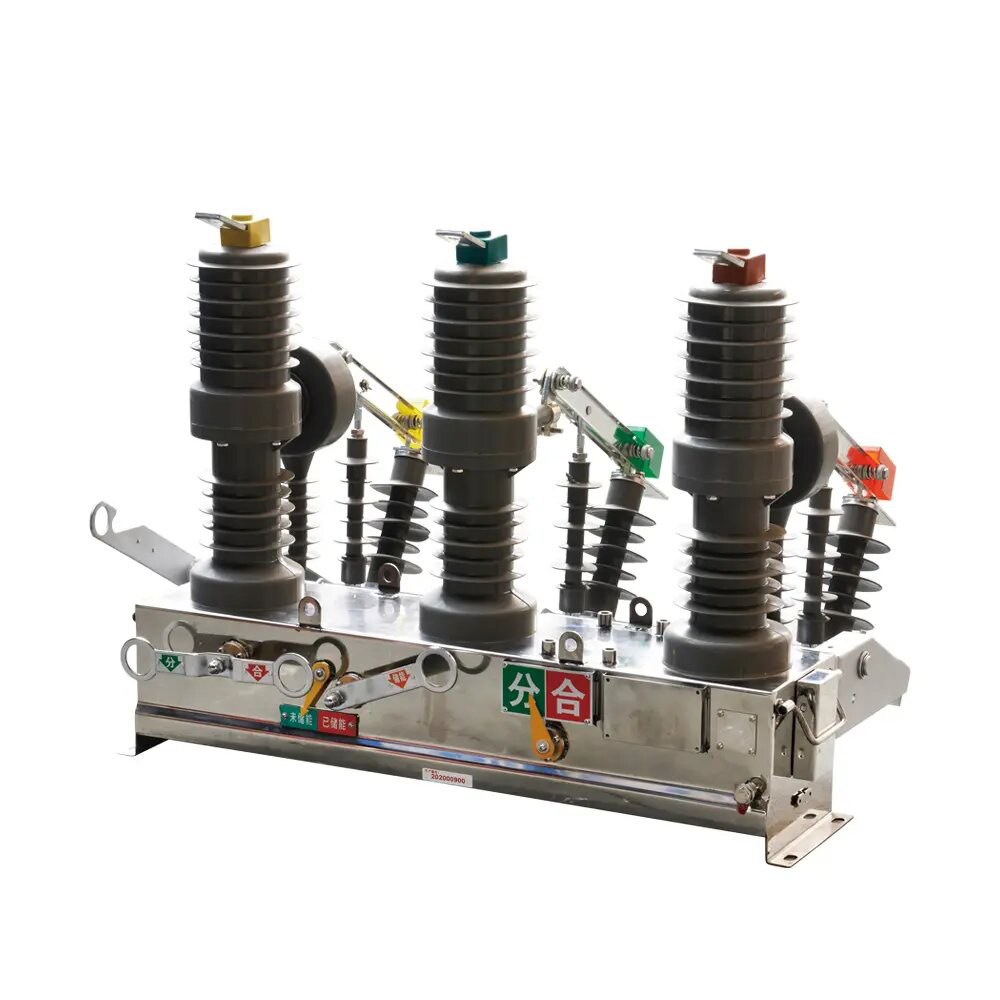

Disjuntor de vácuo ao ar livre ZW32-12 com o controlador Auto Recloser

Disjuntor de vácuo ao ar livre ZW32-12 com o controlador Auto Recloser

O disjuntor de vácuo ao ar livre ZW32-12 (a seguir referido como disjuntor) é um equipamento de distribuição de energia externa com tensão nominal de 12kV e AC 50Hz trifásico. É usado principalmente para quebrar e fechar a corrente de carga, a corrente de sobrecarga e a corrente de curto -circuito no sistema de energia. É adequado para proteção e controle em sistemas de subestações e subestações de subestações e mineração e locais onde as grades de energia rural operam com frequência.

Os disjuntores de vácuo de alta tensão de alta tensão da série ZW32-12 estão em conformidade com o GB 1984 “Disjuntores de circuitos de alta tensão" AC ”e a Comissão Internacional de Eletrotécnica IEC 60056“ Disjuntores de CAC de alta tensão ”e outros padrões.

O disjuntor possui as características de tamanho pequeno, peso leve, anti-condensação e livre de manutenção e pode se adaptar a condições climáticas severas e ambientes sujos.

O disjuntor de vácuo MV ao ar livre ZW32-12 é o equipamento de distribuição externa com tensão nominal 12kV, CA 50Hz trifásico. É usado no sistema de distribuição de empresas e empresas industriais e de mineração para proteger e controlar o uso. Também é usado em locais de rede de energia rural com operação frequente para quebrar e fechar a corrente de carga e a corrente de carga e a corrente de curto -circuito do sistema de energia.

O isolamento externo do interruptor de vácuo adota a carcaça de borracha de silicone, com vida útil mais longa, maior confiabilidade, boa resistência ao clima, conveniente para transporte, boa classificação. O mecanismo operacional adota miniaturização, alto mecanismo de operação da mola confiável, tem as vantagens de estrutura simples, vida mecânica até 10000 vezes.

Esse disjuntor e controlador podem formar um conjunto completo como reclosador, realizar controle remoto, telemetria, comunicação remota, ajuste remoto quatro funções remotas. Pode ser equipado com eletrônica de potência PT para controle remoto de curta distância pode ser equipado com fonte de alimentação dupla

Dispositivo de comutação e IntelligentAutomatomatomic Recloser Sistema de Automação de Metagem de Paymenting.

Padrão: IEC 62271-100

Características

1. O disjuntor adota uma estrutura de suporte trifásica, que tem as características do desempenho de quebra, sem riscos de combustão e explosão, sem manutenção, tamanho pequeno, peso leve e vida útil longa.

2. O disjuntor adota uma estrutura totalmente fechada com bom desempenho de vedação, o que ajuda a melhorar o desempenho da umidade à prova de umidade e anti-condensação, e é especialmente adequado para uso em áreas frias ou úmidas.

3. Pilares trifásicos e transformadores de corrente usam isolamento sólido de resina epóxi externa importada ou usam isolamento sólido de borracha de silicone resina epóxi doméstica; Possui as características de alta e baixa resistência à temperatura, resistência ultravioleta e resistência ao envelhecimento.

4. O mecanismo operacional adota um mecanismo de operação de mola miniaturizado, a potência do motor de armazenamento de energia é pequena e o consumo de energia de abertura e fechamento é baixo; A transmissão do mecanismo adota o modo de transmissão direta, o número de peças é pequeno e a confiabilidade é alta. O mecanismo operacional é colocado em uma caixa de mecanismo selada, que resolve o problema de corrosão do mecanismo de operação e melhora a confiabilidade do mecanismo.

5. A operação de abertura e fechamento do disjuntor pode ser operada manualmente ou eletricamente e por controle remoto. Ele pode ser combinado com o Intelligent Controller para realizar a automação de distribuição de energia e também pode ser combinado com o Recloser para formar o reclosador automático e o sectionizador.

6. O disjuntor pode ser equipado com transformadores de corrente bifásica ou trifásicos para proteção de excesso ou curto-circuito e também podem fornecer sinais de aquisição atuais ao controlador inteligente; Os transformadores atuais para medição podem ser adicionados de acordo com os requisitos do usuário.

7. O disjuntor pode ser equipado com uma chave de isolamento de ligação trifásica e há uma fratura visível quando o interruptor de isolamento está aberto e está equipado com um dispositivo de intertravamento anti-matake com o corpo do disjuntor. Quando o disjuntor está na posição de fechamento, o interruptor de isolamento não pode ser aberto ou fechado; O disjuntor só pode ser operado quando a faca de isolamento estiver totalmente fechada ou totalmente aberta. Os isoladores do pilar de chaveiro podem ser conectados juntos para facilitar a manutenção.

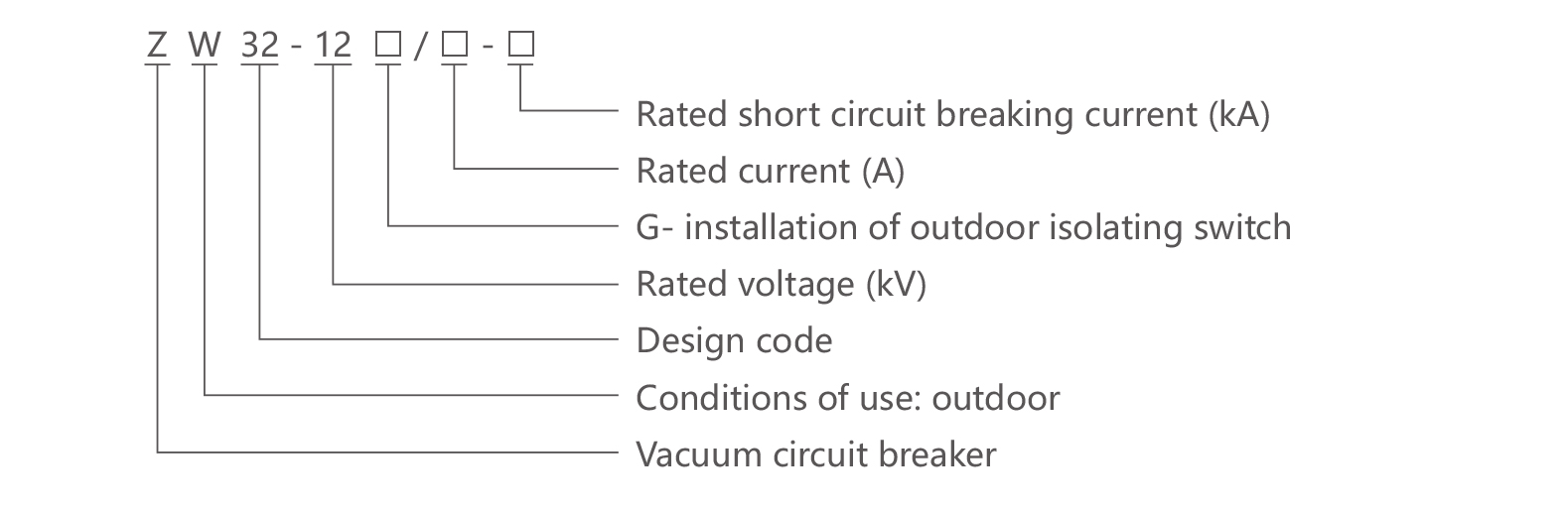

Seleção

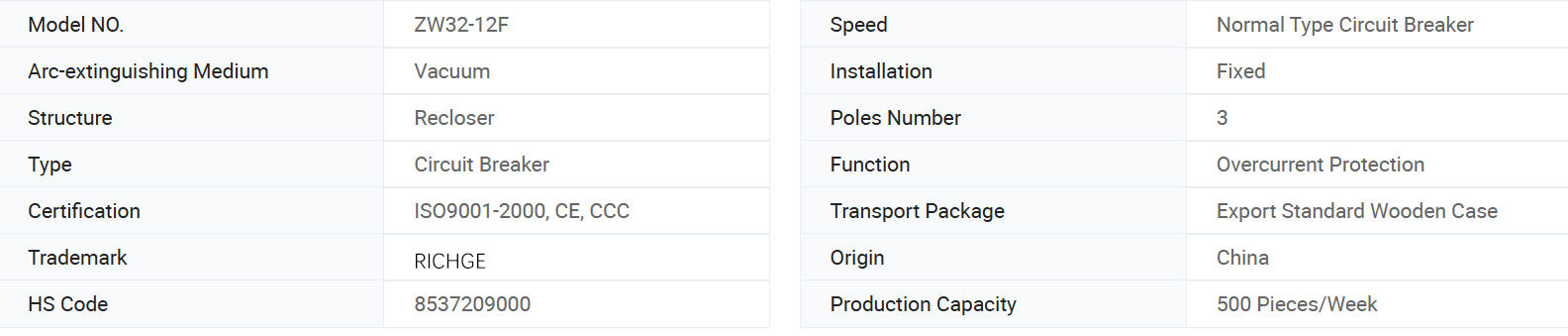

Informações básicas.

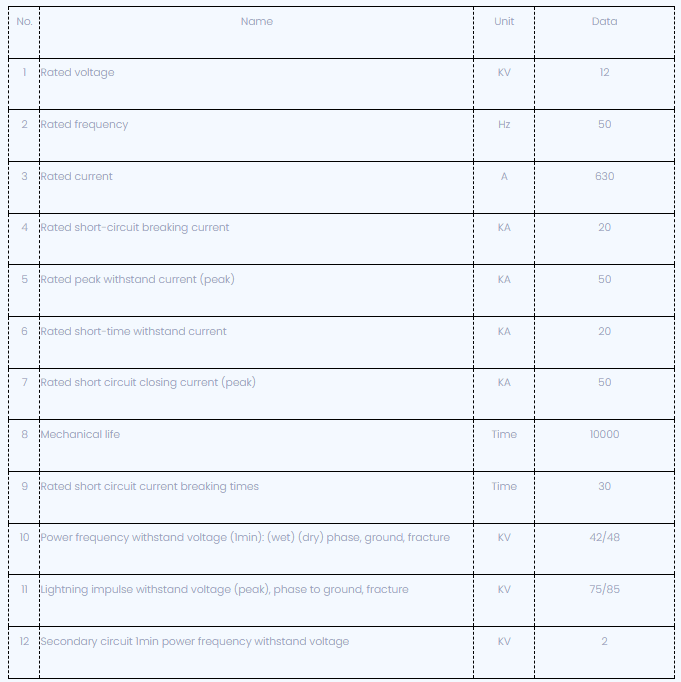

Parâmetro técnico

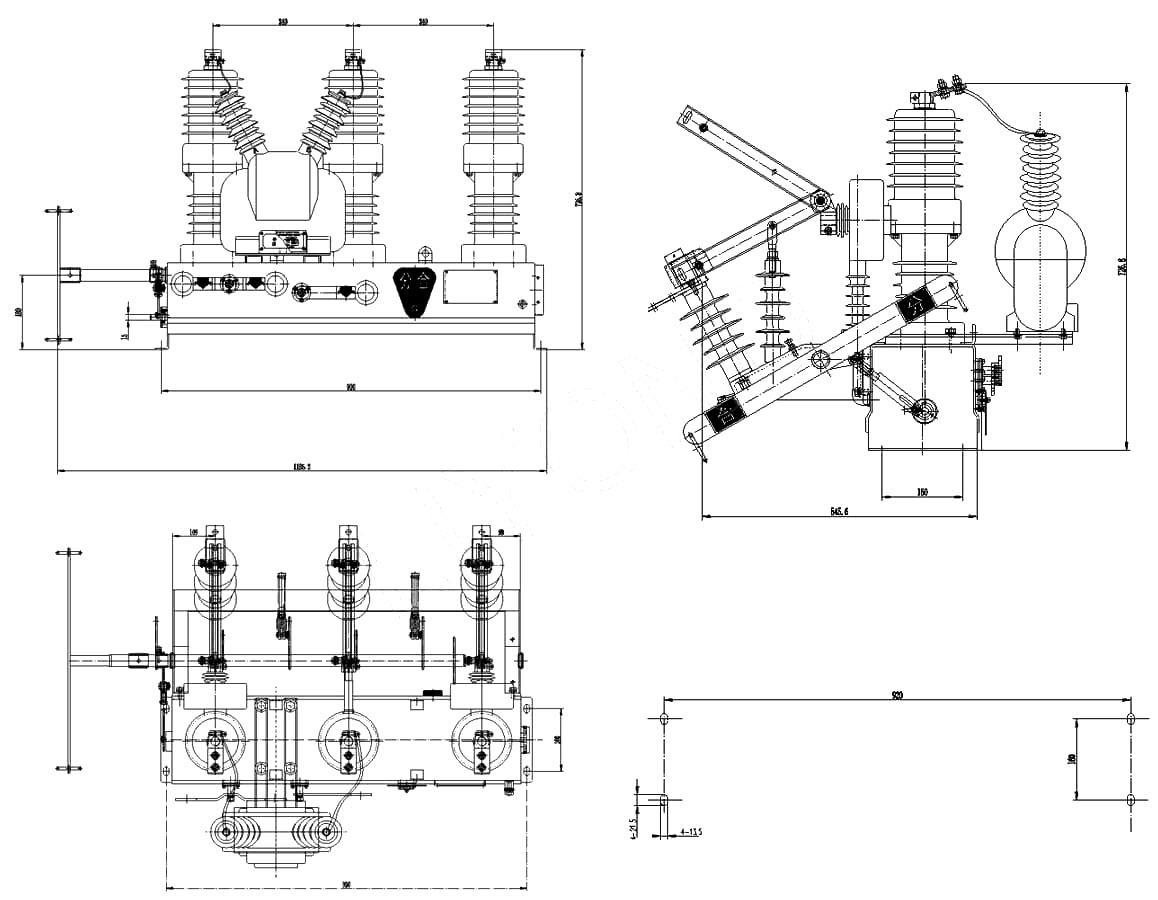

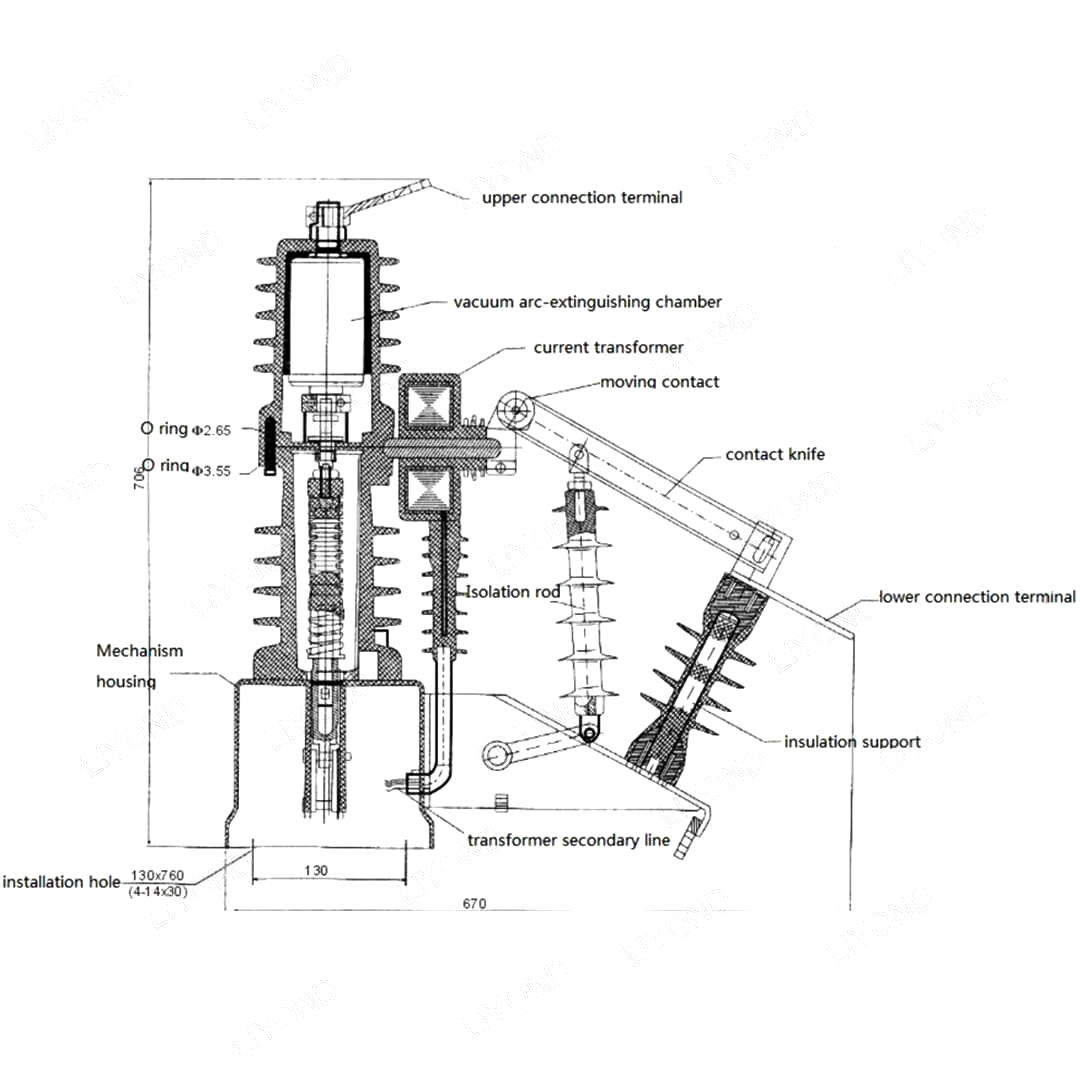

Desenho dimensional:

Referência de dimensões ZW32-12

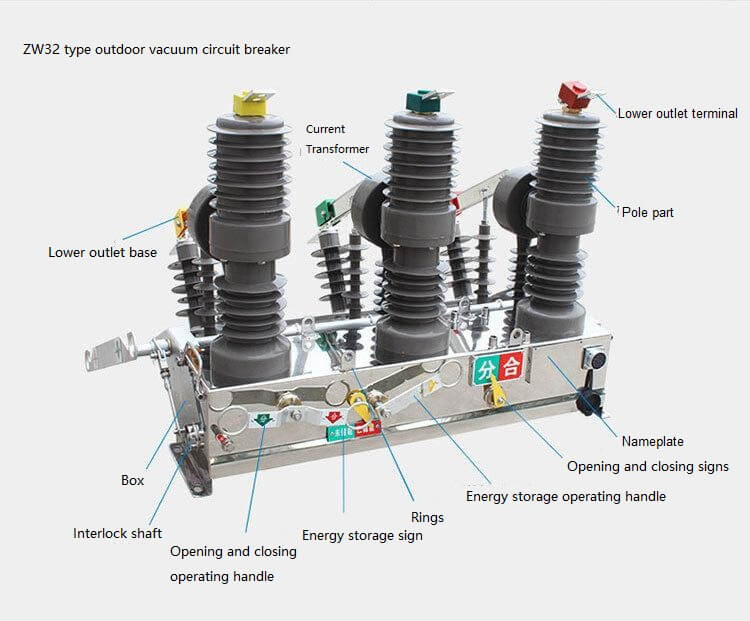

ZW32-12 Referência da estrutura

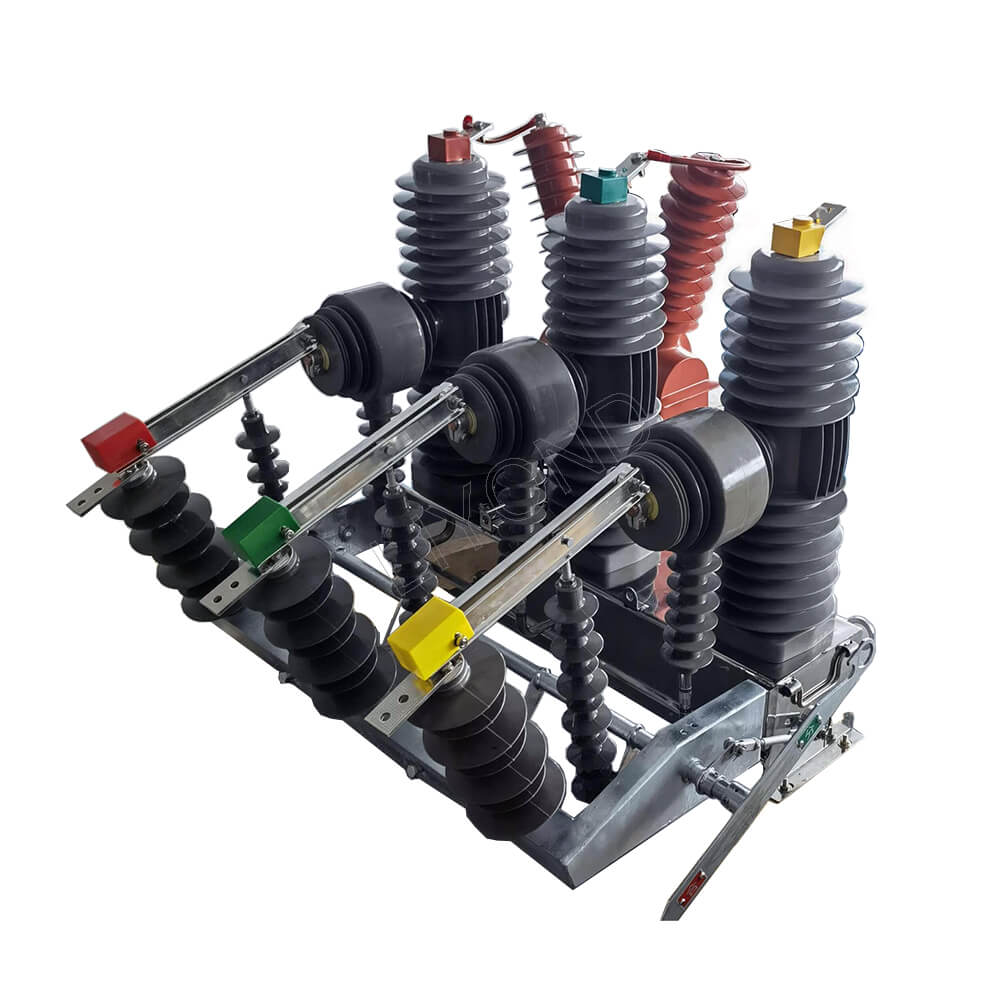

Estrutura de recloser automático ZW32

Condições de trabalho

1. Temperatura do ar ambiente: -40 ℃ ~+40 ℃;

2. Altitude: não mais que 2000m;

3. O ar circundante pode ser poluído por poeira, fumaça, gás corrosivo, vapor ou spray de sal;

4. A velocidade do vento não excede 34m/s (equivalente a 700Pa na superfície cilíndrica);

5. Vibração ou movimento do solo do equipamento de distribuição e controle podem ser ignorados;

6. Nível de poluição: ⅲ
