     VSG-40.5 Series Vacuum Circuum Disjuntor é um novo tipo de 50Hz trifásico, de acordo com o conceito de design exclusivo e combinado com a demanda e desenvolvimento do mercado, a tensão nominal da entrada de comutação interna 40.5kV, pode ser fornecida para empresas industriais e de mineração, usina de energia e subestação como controle e proteção de equipamentos elétricos e é suitável para frequentes para frequentes.

O disjuntor de vacum de alta tensão de alta tensão do VBI é um dispositivo interno com 50Hz de 3Hz de três fases e tensão nominal de 40,5kv. Pode ser usado para o controle e proteção de equipamentos elétricos em empresas, usinas e subestações industriais e de mineração, especialmente para locais com operações frequentes. O formulário de instalação do disjuntor no gabinete do interruptor pode ser um tipo fixo ou um tipo de retirada instalado em um carrinho de carrinho. É a melhor opção para o controle e proteção de sistemas de transmissão e distribuição de alta tensão.

 Visão geral do produto

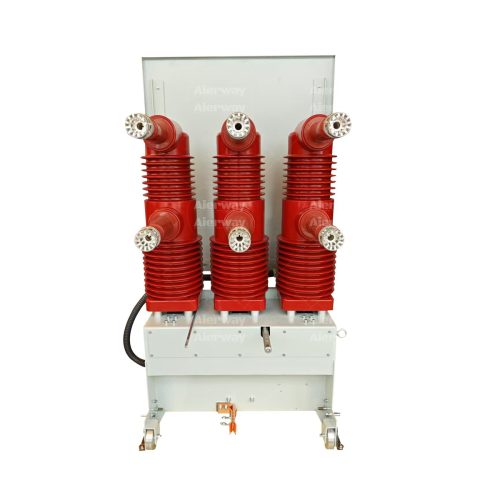

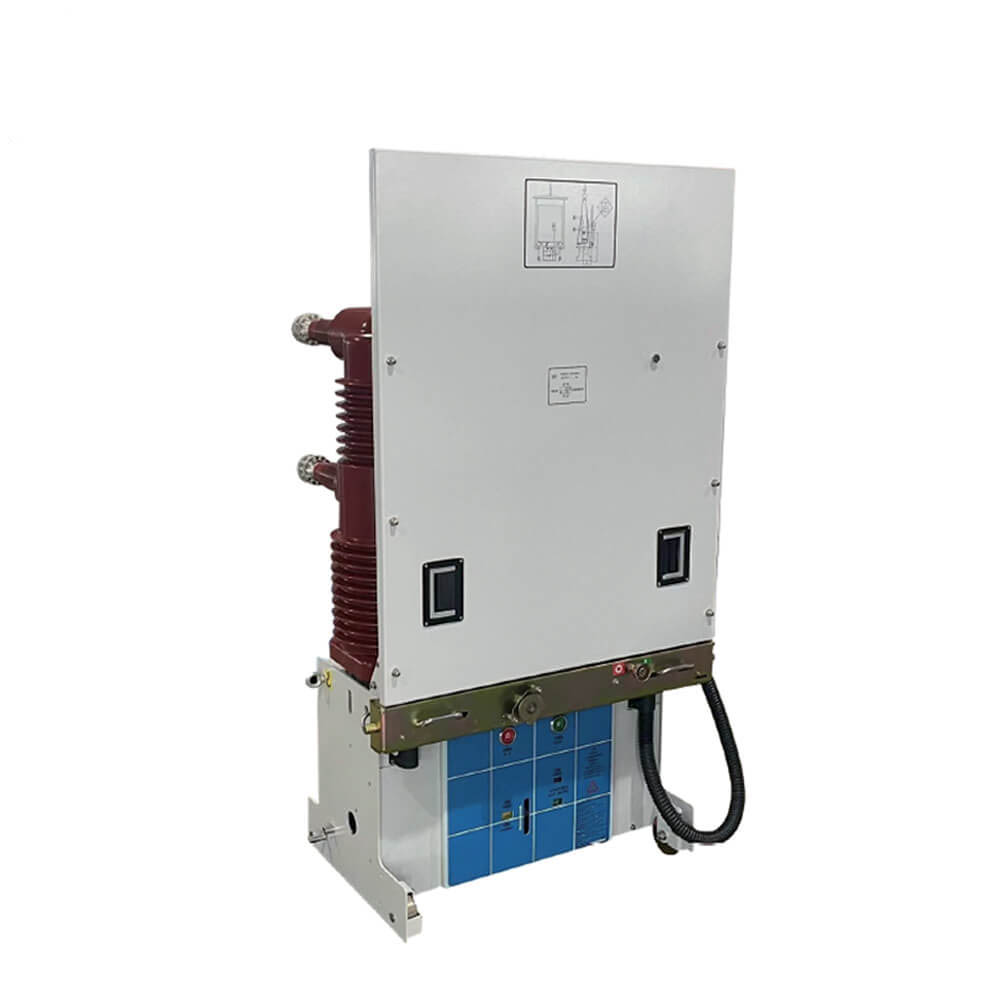

    O disjuntor de vácuo montado no piso VBI-40.5 é um dispositivo de comutação de alta tensão e alta tensão, projetado para proteção e controle confiáveis ​​de sistemas elétricos classificados a 40,5kv. Utilizando a tecnologia avançada de interruptor de vácuo, garante que a extinção eficiente de arco, manutenção mínima e uma longa vida útil operacional. Ideal para redes de distribuição de energia, usinas industriais e subestações, este disjuntor combina construção robusta com operação amigável.

Principais recursos

Classificação de tensão:40,5kV (suporto 95kV Lightning Impulse).

Classificação atual:Até 2500A contínuo, 31,5ka Capacidade de quebra de curto-circuito.

Interruptor de vácuo:Hermeticamente selado, sem manutenção e ecologicamente correto (sem gás SF₆).

Mecanismo:Mecanismo 储能 acionado por mola ou acionado por motor para fechamento/abertura rápida (<50ms).

Segurança:Projeto anti-deslizamento integrado, intertravamentos mecânicos/elétricos e interruptores de aterramento.

Conformidade com padrões:Meets IEC 62271, GB/T 1984 e ANSI C37.04.

Instruções de instalação

3.1 Verificações de pré-instalação

Verifique a embalagem intacta e nenhum dano físico.

Confirme os parâmetros nometados correspondam aos requisitos do sistema.

Certifique-se de uma base de concreto sem vibração.

3.2 Etapas de montagem

Prenda o disjuntor no piso usando parafusos de ancoragem (M16 recomendado).

Conecte os barramentos primários com configurações de torque por especificações do fabricante (por exemplo, 50nm).

Cabos de controle secundário de arame para terminais (rotulados como “bobina aberta/fechada”, “contatos auxiliares”).

Aterramos o chassi do disjuntor com segurança (resistência ao solo ≤4Ω)

Guia de operação

4.1 Operação manual

Fechamento: gire a alça manual no sentido horário até que um "clique" confirme o engajamento.

Abertura: Pressione o botão vermelho "Trip" ou puxe a alavanca de viagem mecânica.

4.2 Operação elétrica

Aplique 220VDC/110VAC à bobina de fechamento (pulso momentâneo) para controle remoto.

Use o comutador seletor local/remoto para o modo.

4.3 Indicadores e alarmes

LED verde: Breaker fechado.

LED vermelho: Breaker aberto/tropeçou.

Contatos de alarme: gatilho para perda de pressão SF₆ (se equipado) ou mola

Manutenção e solução de problemas

5.1 Verificações de rotina

Inspecione os contatos a cada 5.000 operações (via Viewport).

Lubrifique as partes móveis anualmente com graxa de alta temperatura.

Resistência ao isolamento de teste (> 1000mΩ @5KV).

5.2 problemas comuns

Falha no fechamento: Verifique a potência de controle, a carga de mola ou as condições de intertravamento.

Aquecimento excessivo: apertar as conexões; Meça a resistência ao contato (<50μΩ).

Avisos de segurança

De-energize o disjuntor antes de atender.

Somente pessoal treinado deve realizar manutenção.

Nunca opere com danos visíveis ou ruídos anormais.

Ambiental e Descarte

Descarte os interruptores a vácuo como resíduos eletrônicos (não pertinentes).

Recicle metais e plásticos por regulamentos locais.

Informações básicas.

Parâmetros técnicos

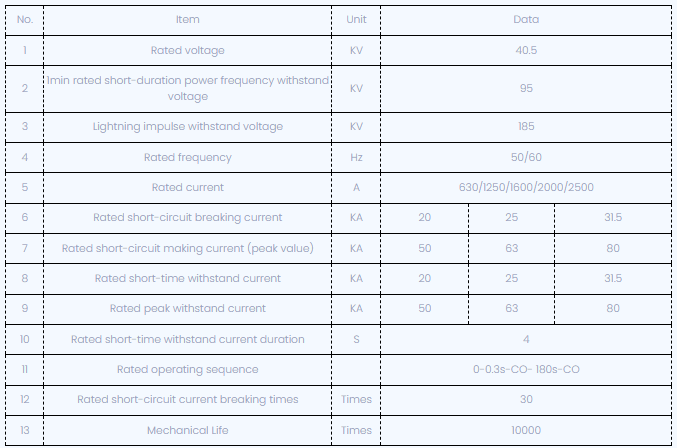

Após ajustar o disjuntor, os parâmetros característicos mecânicos são mostrados abaixo:

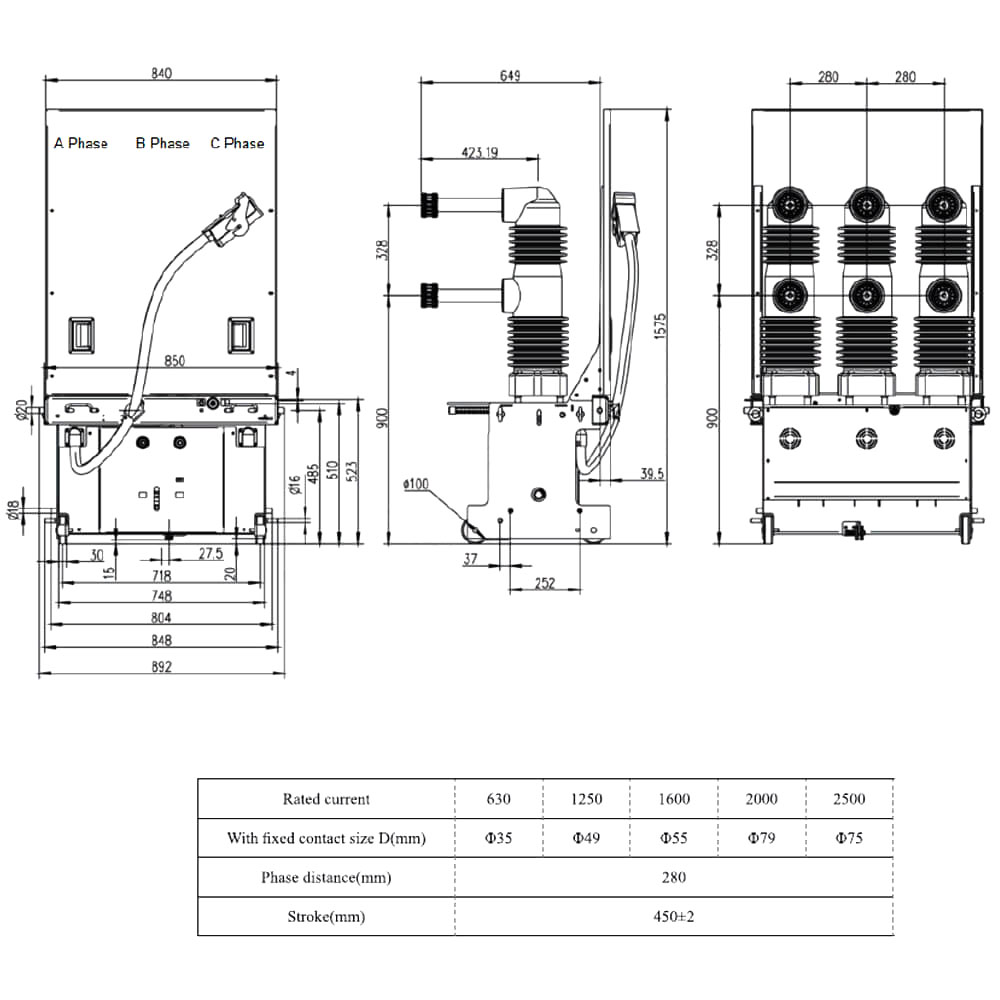

Desenhos técnicos

Aplicando condições ambientais

1. Temperatura ambiente: -10c ~ +40c (permite armazenamento e transporte a -30 graus centígrados);

2. Umidade ambiente: A umidade média de um dia não deve ser superior a 95%. A umidade média de um mês não deve ser superior a 90%;

3. Pressão saturada de vapor: a pressão média de um dia não deve ser superior a 2,2kpa; A pressão média de um mês não deve ser mais

de 1,8kpa;

4. Altitude: ≤1500m;

5. Intensidade do terremoto: ≤8 graus;

6. Deve ser instalado no local sem fogo, explosão, sujeira grave e erosão química e vibração violenta.
