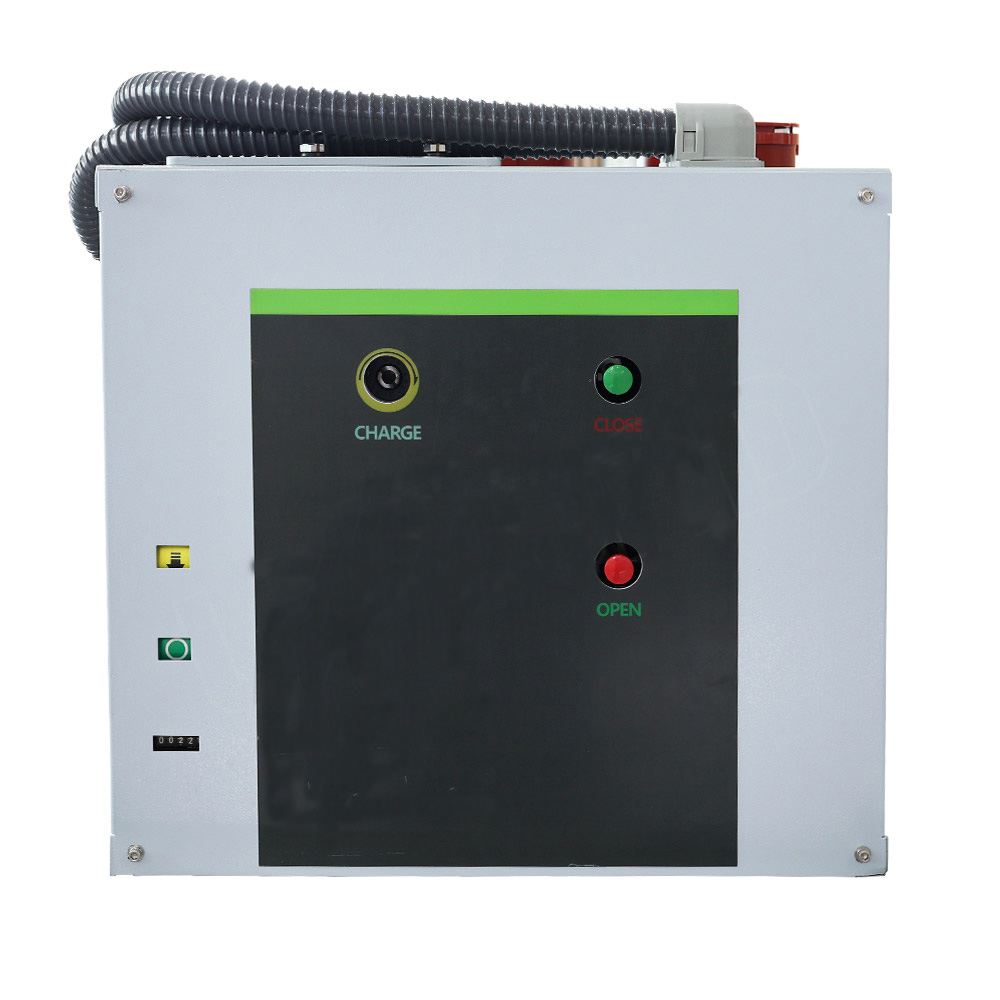

Breaker de vácuo fixo de 12kV com mecanismo de operação CT68

Breaker de vácuo fixo de 12kV com mecanismo de operação CT68

O disjuntor de vácuo recebeu o nome de seu meio de interrupção e o meio isolante da lacuna de contato após a interrupção é de alto vácuo; Ele tem as vantagens de tamanho pequeno, peso leve, adequado para operação frequente e interrupção sem manutenção e é mais popularmente usado na rede de distribuição de 3KV-40.5kV.

Os componentes do disjuntor de vácuo são interruptores a vácuo, mecanismo eletromagnético ou operado por mola, suporte e outras partes.

O interruptor de vácuo é o componente central do disjuntor de vácuo, seu papel principal é, através do excelente isolamento do vácuo dentro do tubo para fazer com que o circuito médio e de alta tensão cortasse a energia pode extinguir rapidamente o arco e suprimir a corrente para evitar acidentes e acidentes.

Existem dois tipos de mecanismo operacional: mecanismo operado pela mola e mecanismo de operação magnética permanente.

O circuito condutor é dividido em forma de cilindro isolada (o interruptor de vácuo é instalado no cilindro isolado) e a forma do pólo selado (o interruptor de vácuo é instalado na resina epóxi).

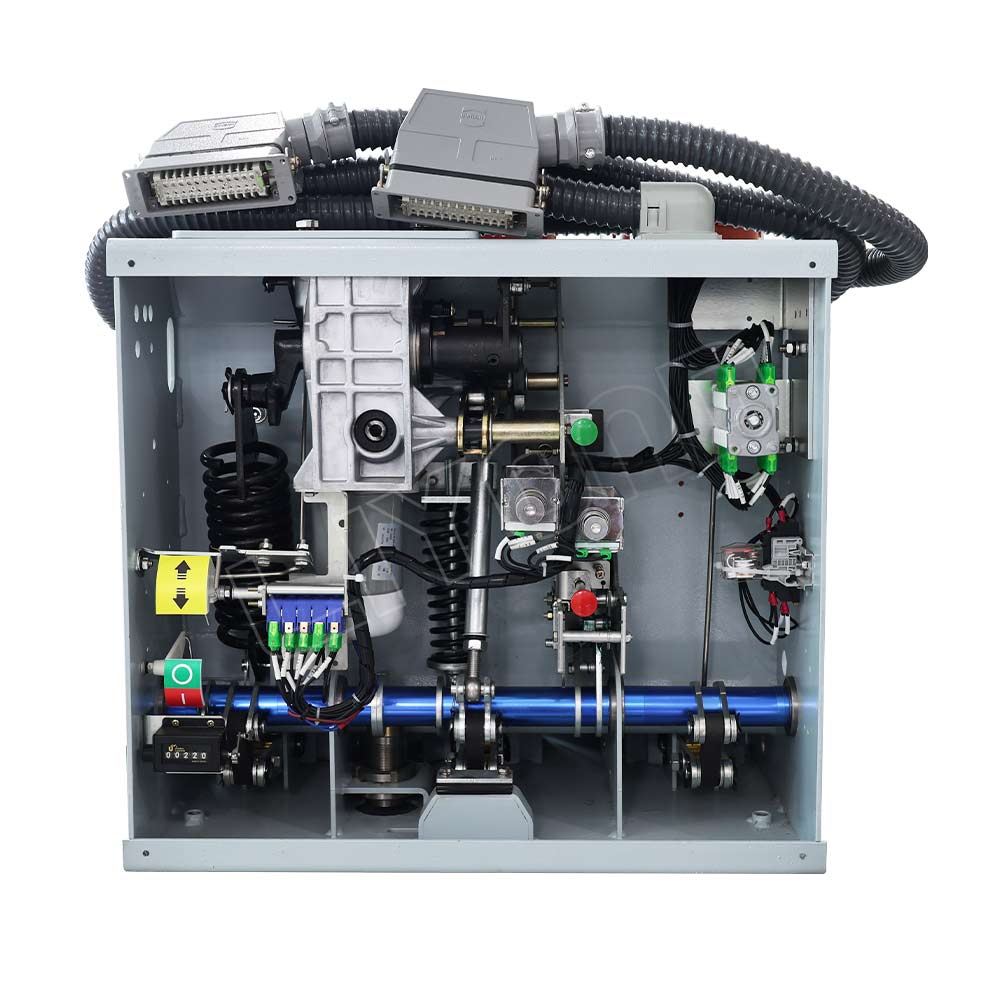

O mecanismo VSG usa um came (no módulo central do mecanismo) para acionar o eixo diretamente (no módulo do eixo de quadros) para reduzir o link de transmissão e melhorar a eficiência da transmissão (sem conexão de dobradiça). Reduza a entrada de energia do produto e aumente a vida útil do produto. Instale o módulo de circuito principal, ou seja, complete a configuração básica do disjuntor de vácuo. Em seguida, instale o módulo do carro do chassi, o braço de contato, o contato e a luva isolante para concluir a configuração do disjuntor de manivela.

Características

Recursos do disjuntor de vácuo CT68-12

O disjuntor de vácuo CT68-12 adota material de contato especial e interruptor com alta capacidade de ruptura e com resistência elétrica muito longa.

O disjuntor de vácuo CT68-12 possui estrutura simples, alta capacidade de ruptura, longa resistência, funções operacionais completas, sem perigo explosivo e manutenção conveniente. É adequado para controlar o sistema de transporte e proteger a Switch na subestação de potência e transformador, especialmente adequada para quebrar carga importante ou operações frequentes em alguns lugares.

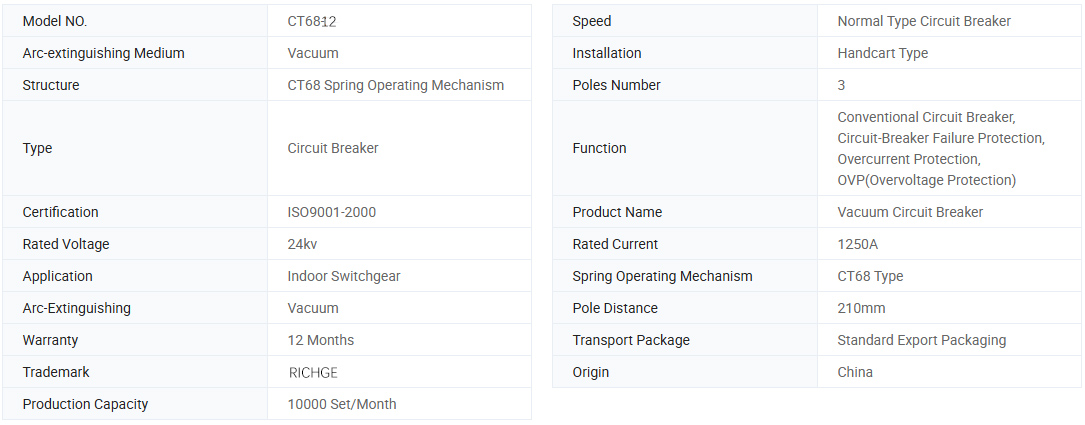

Informações básicas.

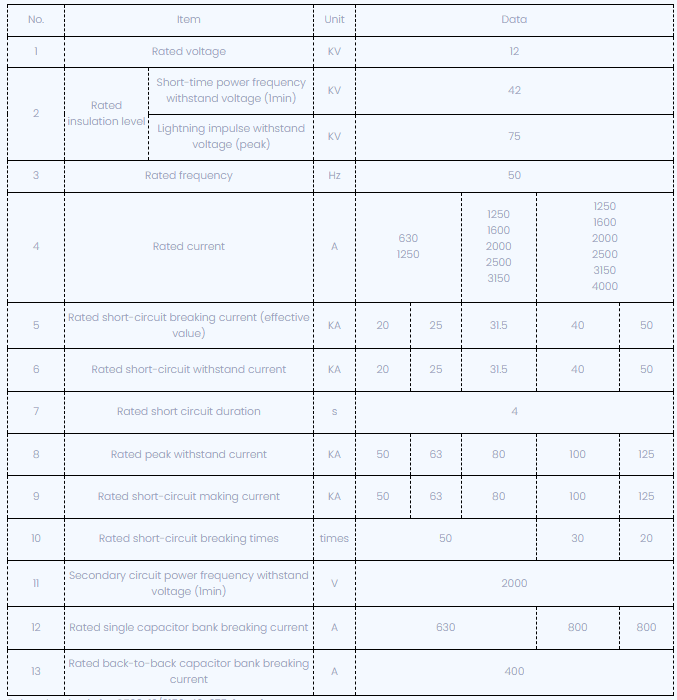

Parâmetros técnicos

Desenho dimensional:

Condição de ambiente:

- Temperatura ambiente: -15ºC ~+40ºC

- Altitude: ≤1000m

- umidade relativa média diária: ≤95%

- umidade relativa média mensal: ≤90%

- Intensidade do terremoto: ≤8 graus

- Sem incêndio, explosão, vibração grave, corrosão química e poluição séria
