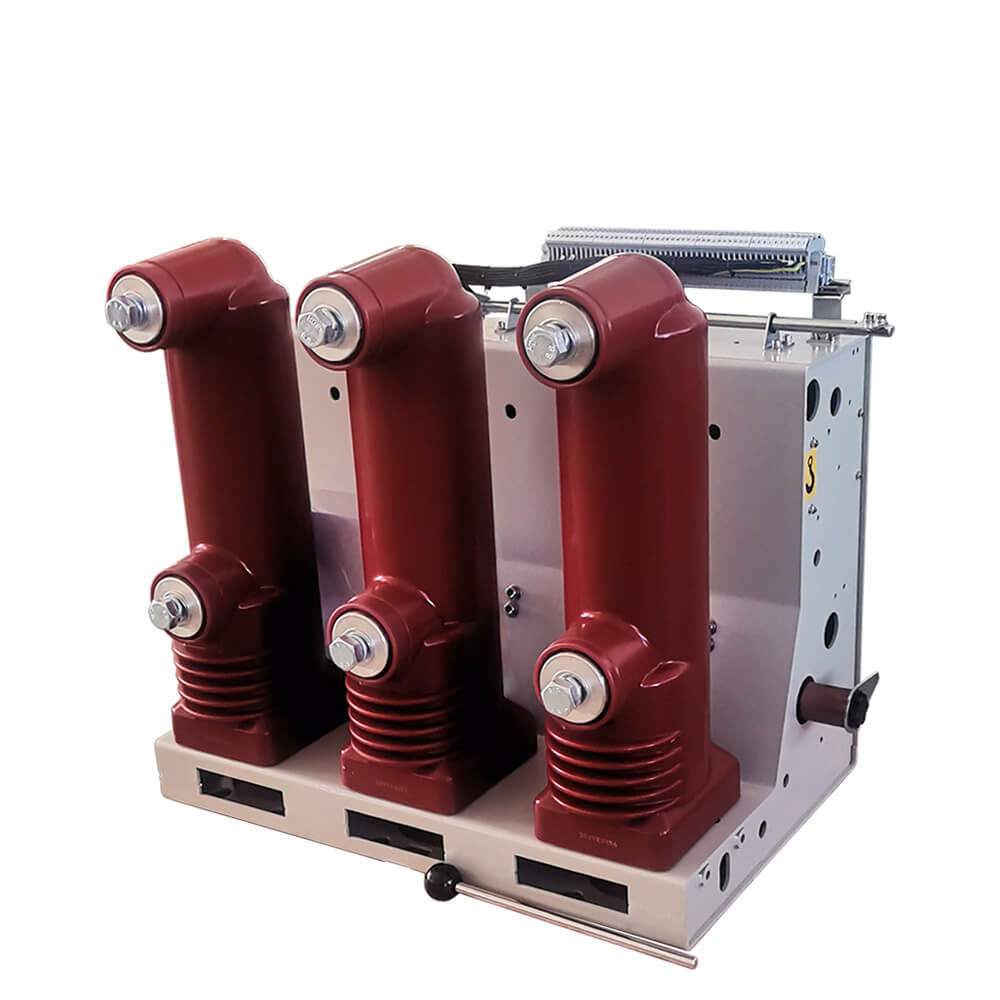

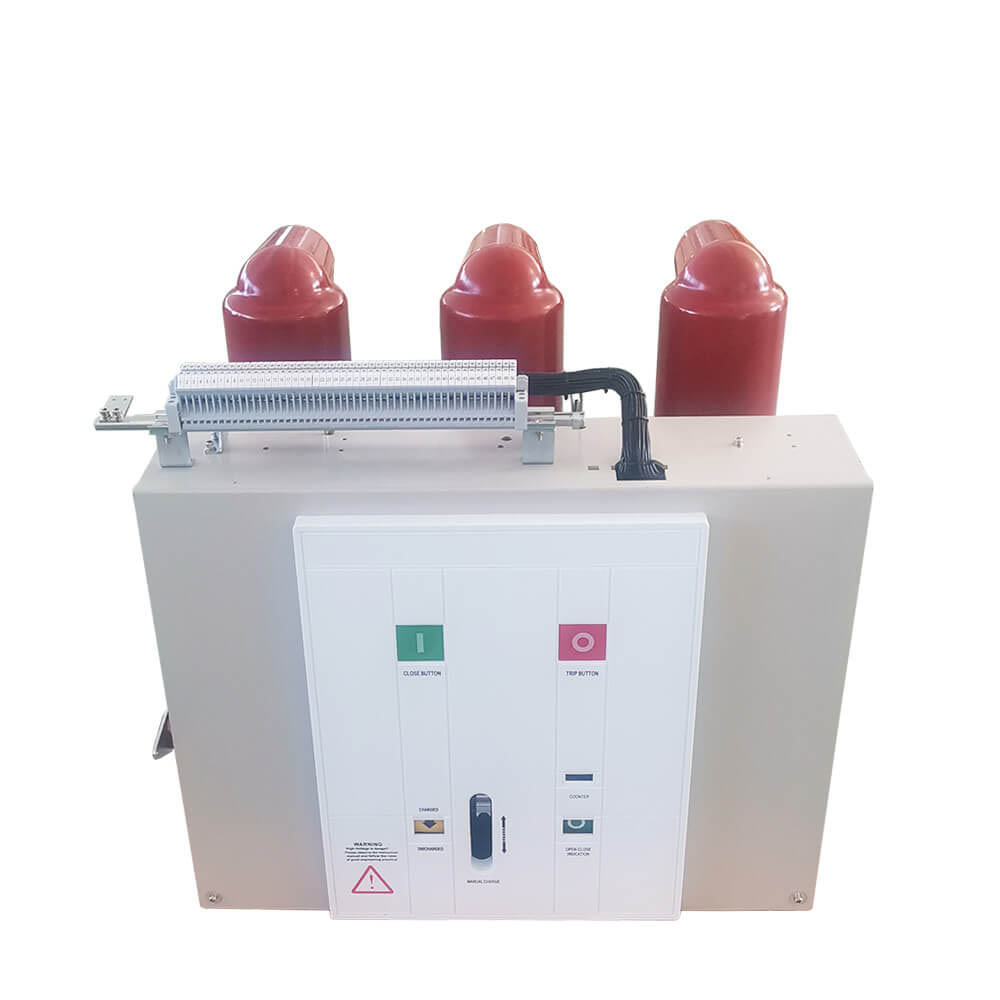

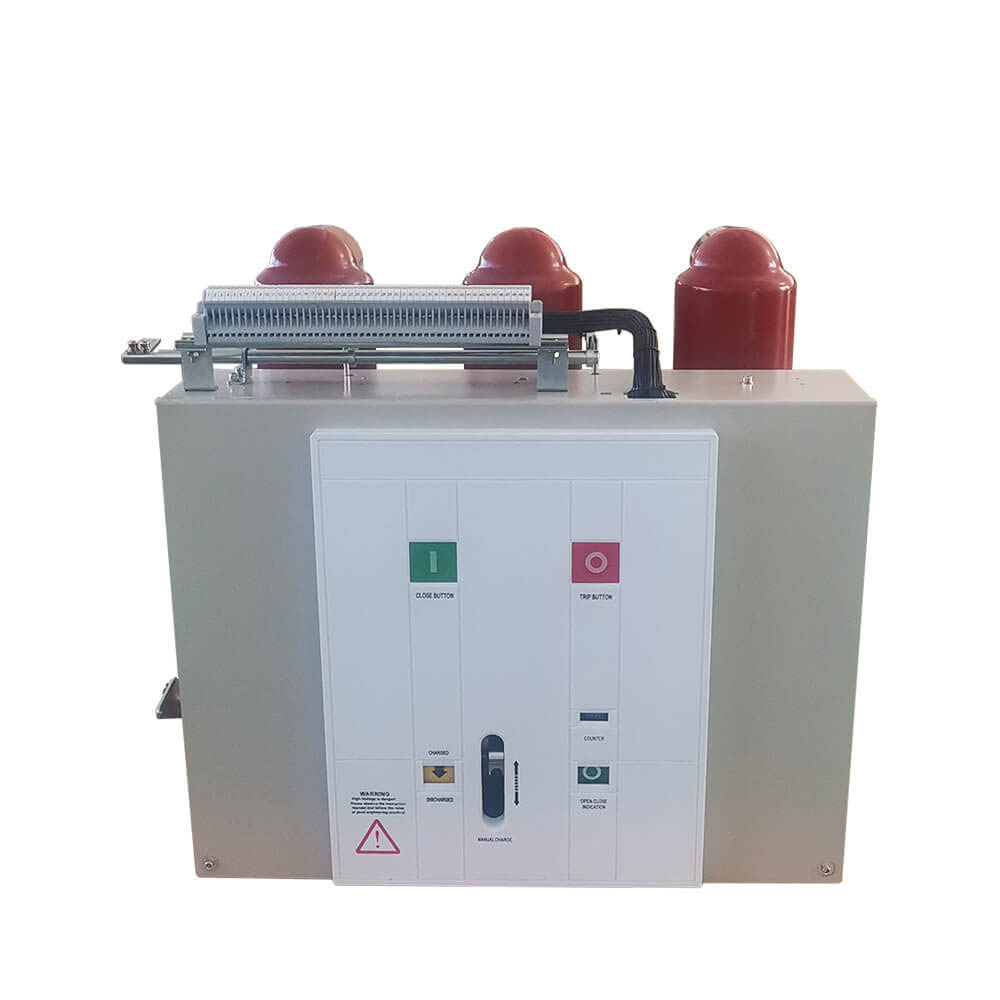

10KV 11kV 12kV de alta tensão AC 630A Interior do tipo fixo do tipo fixo VCB Vacuum Disjuntor

10KV 11kV 12kV de alta tensão AC 630A Interior do tipo fixo do tipo fixo VCB Vacuum Disjuntor

     O mecanismo de operação da mola única do VBI-12 é um produto integrado especialmente projetado para 50Hz de três fases, tensão nominal de 12kV, operação de disjuntor de vácuo de alta tensão interna. É um projeto de unidade funcional modular com uma estrutura compacta e simples. Confiável e fácil de operar. O design da unidade de função de fechamento otimizado reduz o poder de fechamento, que não apenas resolve fundamentalmente a ocorrência de falhas, como falha em manter e se recusar a abrir após o fechamento, mas também reduz a energia de viagem necessária para a abertura; Unidade de armazenamento de energia do motor adota transmissão de engrenagem e estrutura compacta, o que reduz as falhas mecânicas devido a problemas de qualidade, como correntes. Assim, é muito aprimorado que a unidade de armazenamento de energia motora desconectada adote a transmissão de engrenagens, possui uma estrutura compacta e reduz as falhas mecânicas causadas por problemas de qualidade, como cadeias. Melhorando bastante a vida mecânica do mecanismo da mola do disjuntor (30.000 vezes). A superfície de 80% das peças no mecanismo é tratada com um processo especial, o que melhora bastante a capacidade anticorrosão das peças e garante a qualidade consistente e estável das máquinas.

Características

um. VBI-12 indoor high-voltage vacuum circuit breaker equipped with intermediate sealed ceramic vacuum interrupter, the use of copper-chromium contact material, cup-like longitudinal magnetic field contact structure, the contact of the electric wear rate is small, long electrical life , The pressure level of the contact is high, the dielectric strength of the dielectric is stable, the arc is restored quickly, the cut-off level is low and the A habilidade de quebra é forte.

b. VBI-12 Circuito de vácuo de alta tensão VBI-12 Estrutura geral do mecanismo de operação e o uso do sistema de extinção de arco na forma da parte do circuito condutor principal da estrutura do assoalho trifásico, o piso de vácuo interruptor de instalação longitudinal de uma instalação tubular, o tubo de resistência a APG, de modo que o tubo é feito de resina a resistente a APG. Esse projeto estrutural, reduzindo bastante o acúmulo de poeira e, em seguida, a superfície da câmara do arco, não apenas pode impedir o interruptor de vácuo por danos causados ​​por fatores externos e pode garantir que, mesmo no ambiente de poluição quente e úmido e grave, o efeito de tensão também possa mostrar um estado de alta resistência.

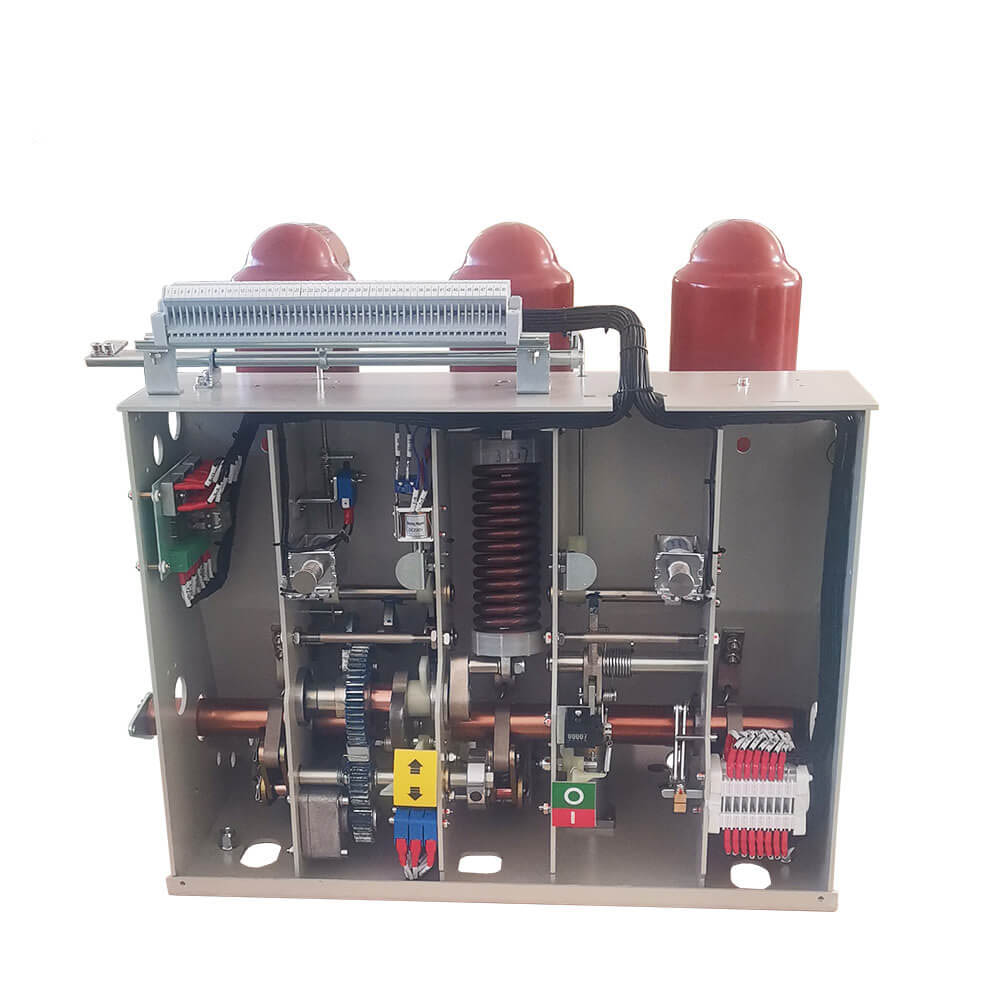

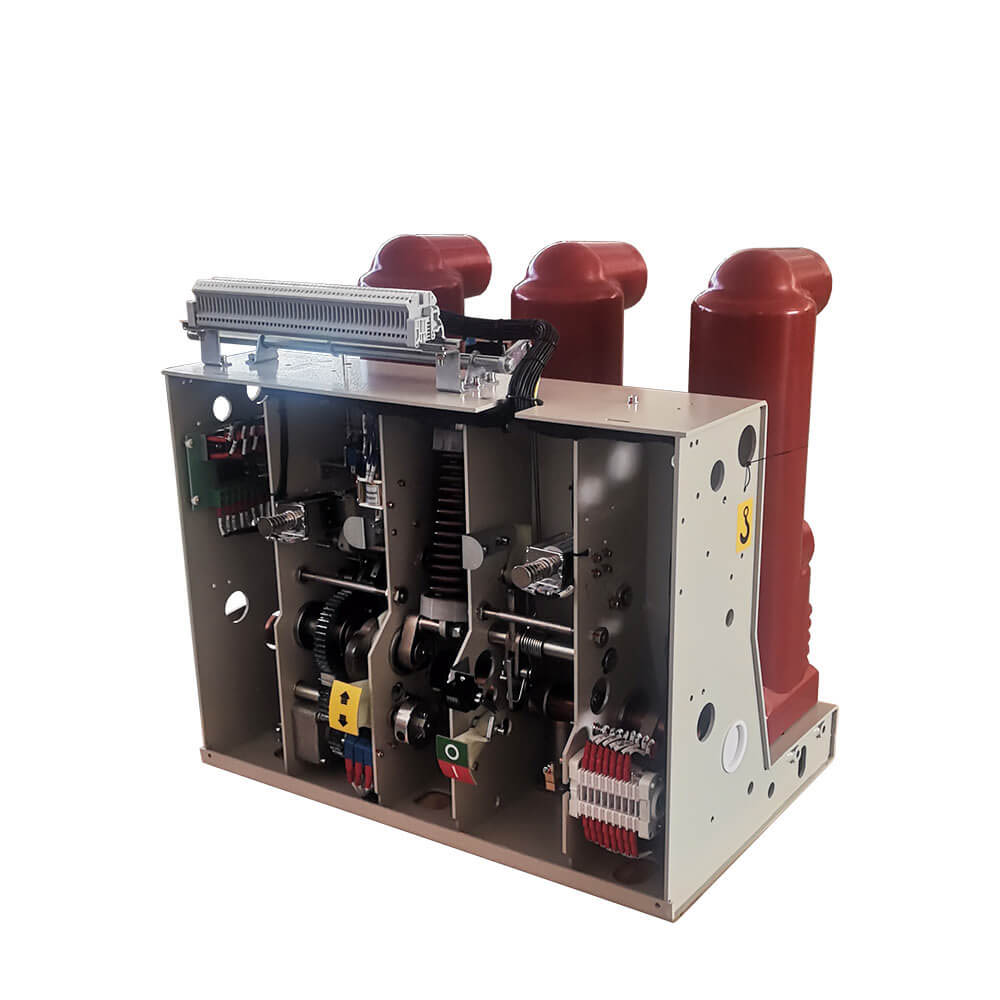

c. O mecanismo operacional para o layout do mecanismo de armazenamento de energia da mola, com armazenamento manual de energia e função de armazenamento de energia elétrica, o mecanismo de operação colocado no chassi antes da câmara do arco, o chassi foi dividido em cinco partições intermediárias cinco espaço de montagem, entretanto, a parte de armazenamento de energia, a parte de transmissão, a parte de tripulação e a parte do tampão do mecanismo de operação, é respectivamente. The VBI-12 vacuum circuit breaker will arrange the arc chamber and the operating mechanism to form a unified whole, that is, The structural design allows the operating performance of the operating mechanism to be more consistent with the required performance of the interrupter opening and closing, reducing unnecessary intermediate transmission links, reducing energy consumption and noise, making the operating performance of the VBI-12 circuit breaker more Reliable, VBI-12 O disjuntor pode ser carregado no painel de transferência de carros manuais, também pode ser carregado em um painel de comutador fixo.

d. O disjuntor tem as vantagens de vida útil longa, manutenção simples, sem poluição, nenhum risco de explosão e baixo ruído, e é adequado para as duras condições de trabalho, como operação frequente.

Informações básicas.

Parâmetros técnicos

Desenho dimensional:

Condições ambientais

1. Temperatura ambiental: -15 ℃ ~+40 ℃ (a -30 ℃ para permitir armazenamento e transporte).

2. Altitude: ≤1000m.

3. Umidade relativa: média diária ≤95%, média mensal ≤90%. Pressão de vapor saturada média diária ≤2,2kpa, média mensal ≤1,8 kPa.

4. Intensidade do terremoto: ≤8 graus.

5. Sem incêndio, risco de explosão, imundo grave, corrosão química, bem como locais de intensa vibração.
