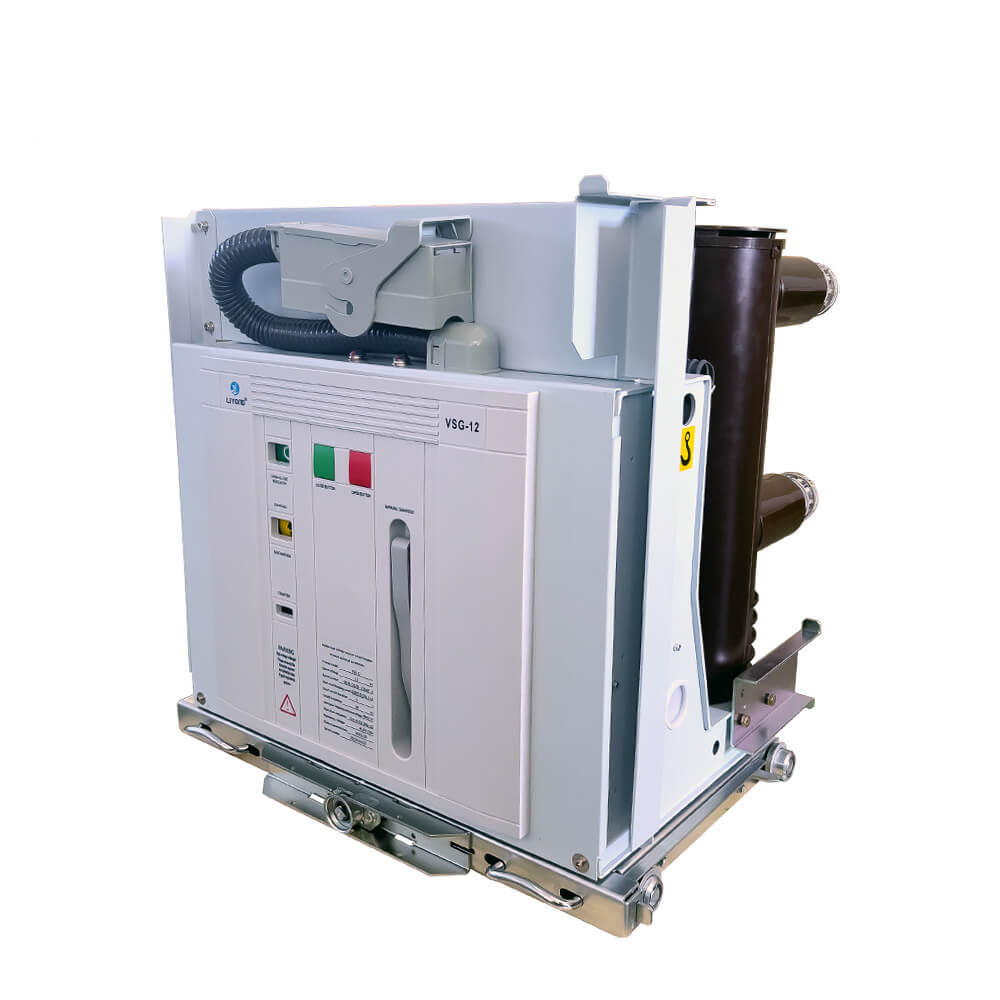

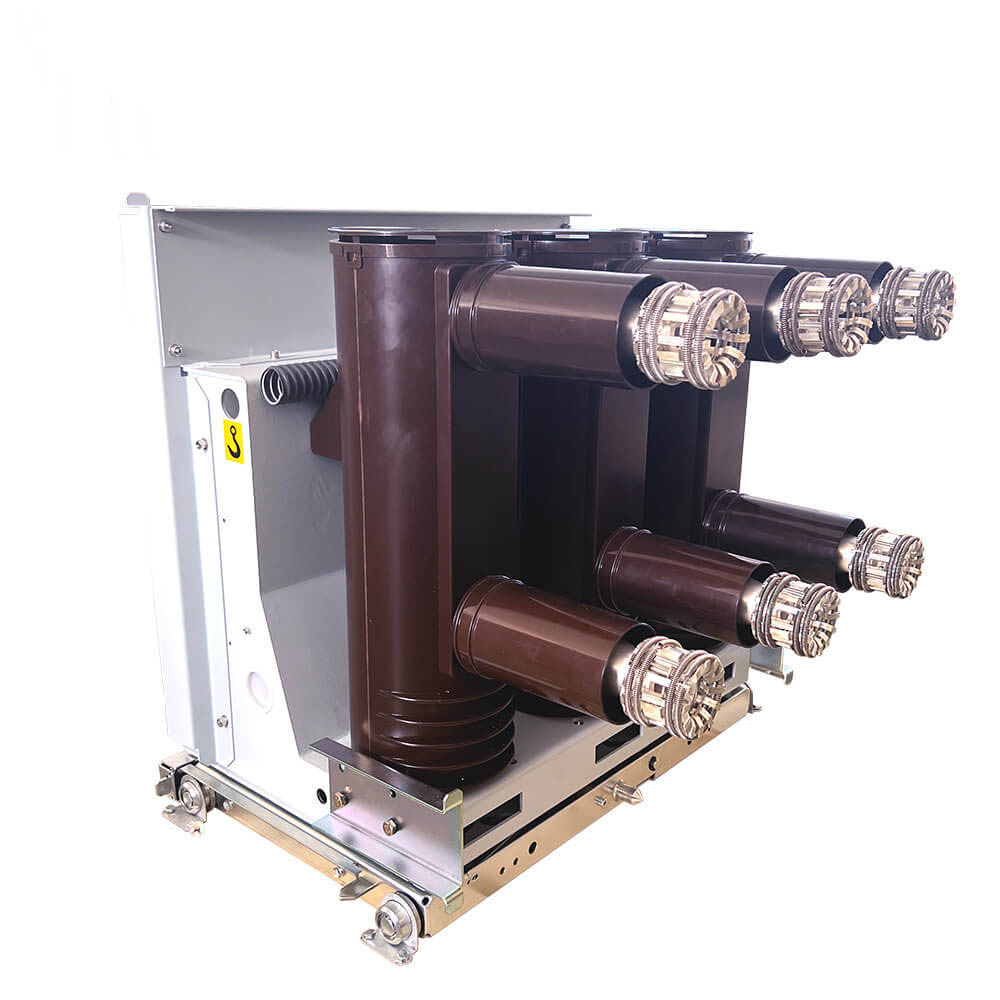

10KV 12kV Tipo de mão de tensão de 12kV VCB com tubo isolante com peças condutivas

10KV 12kV Tipo de mão de tensão de 12kV VCB com tubo isolante com peças condutivas

     O disjuntor de vácuo de alta tensão do tipo vsg é adequado para alternar várias cargas de naturezas diferentes e operações frequentes em sistemas de energia com AC 50Hz trifásico e tensão nominal de 7,2kv-40,5kv. E a proteção e controle de equipamentos elétricos em subestações. Ele pode ser equipado com Kyn28a e outros distribuidores do tipo de mão montado no meio do cargo de manutenção e também pode ser equipado com a porta de chave fixa do XGN.

     VSG Tipo de disjuntor de vácuo de alta tensão de alta tensão está em conformidade com o padrão nacional GB1984 “disjuntor de alta tensão de CA”, JB/T3855 “3,6 ~ 40,5kV interno CA de alta tensão AC de alta tensão. Conheça o “disjuntor de vácuo de alta tensão de 10-35kv de alta tensão, com condições técnicas do disjuntor de vácuo”. Tem as vantagens de tamanho pequeno, peso leve, adequado para operação e interrupção frequentes sem manutenção e é mais popularmente usado na rede de distribuição de 3KV-40.5KV.

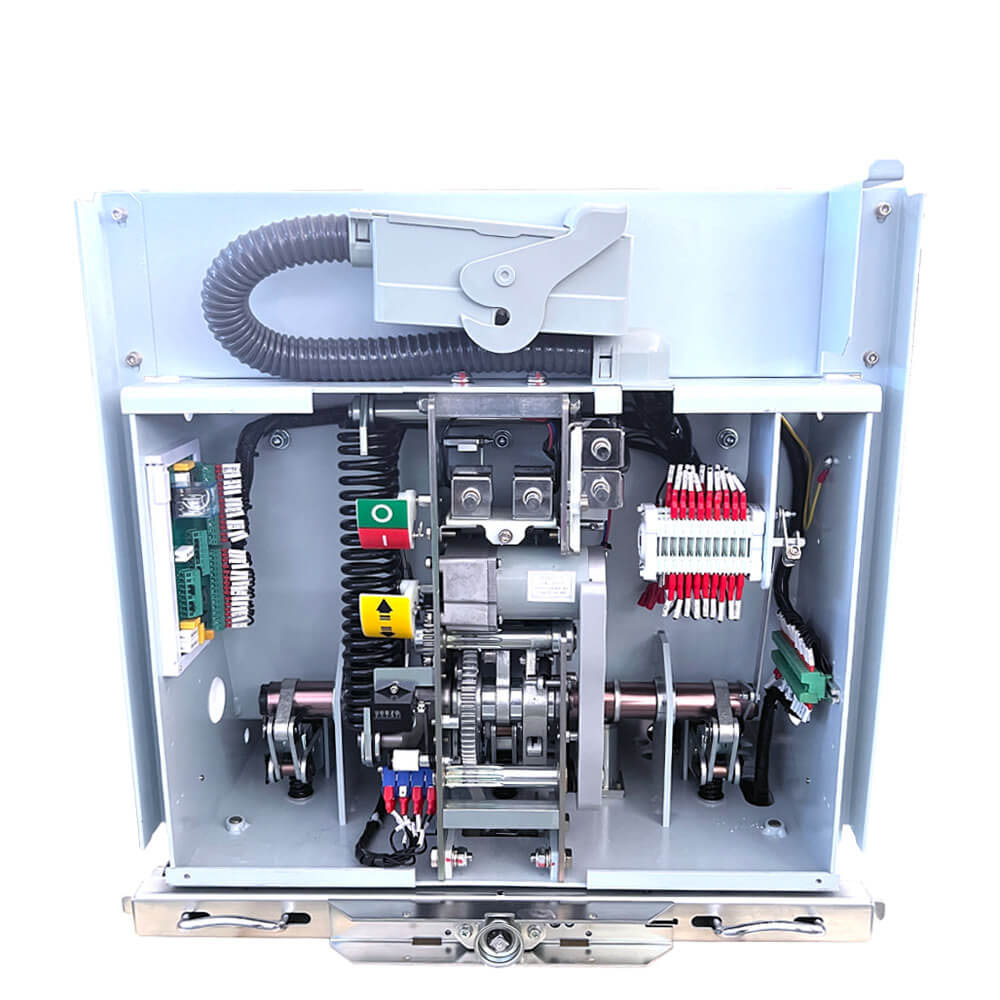

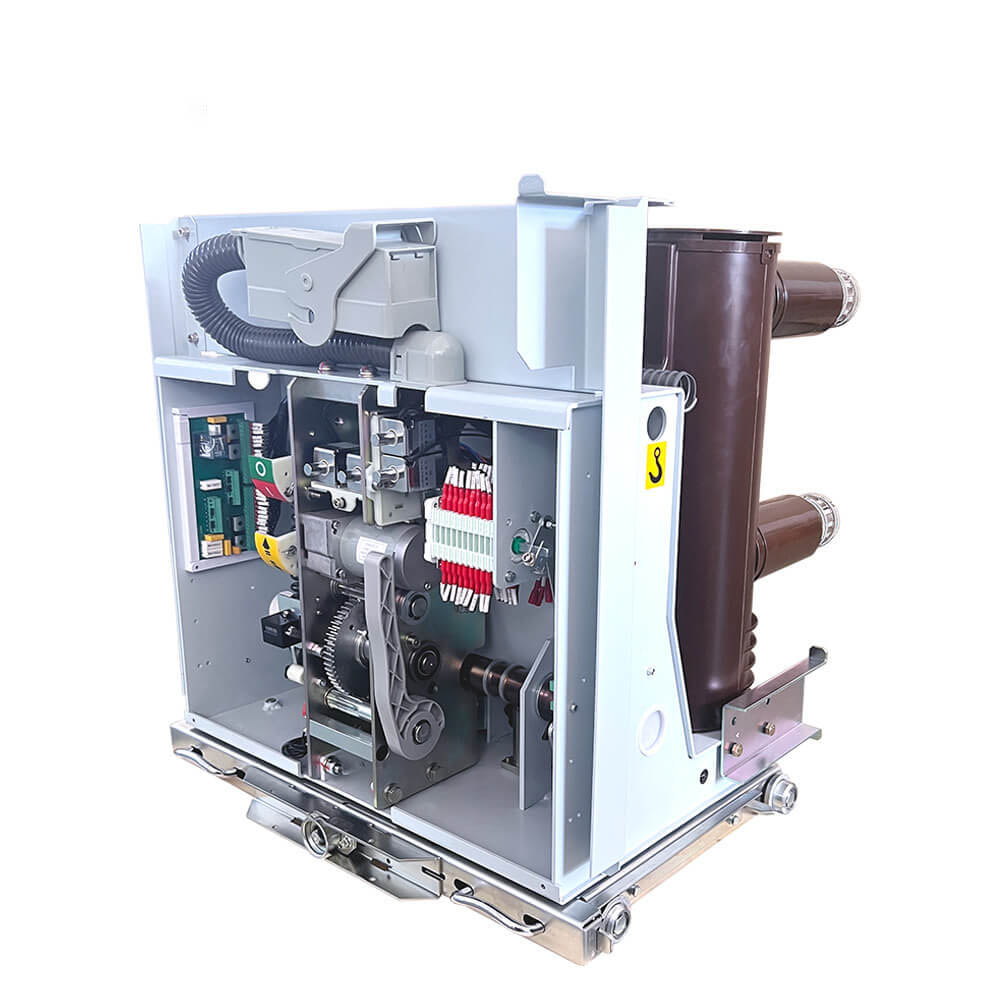

    O mecanismo VSG usa um came (no módulo central do mecanismo) para acionar o eixo diretamente (no módulo do eixo de quadros) para reduzir o link de transmissão e melhorar a eficiência da transmissão (sem conexão de dobradiça). Reduza a entrada de energia do produto e aumente a vida útil do produto. Instale o módulo de circuito principal, ou seja, complete a configuração básica do disjuntor de vácuo. Em seguida, instale o módulo do carro do chassi, o braço de contato, o contato e a luva isolante para concluir a configuração do disjuntor de manivela.

Recursos técnicos

1.A primeira geração do carrinho de mão do tipo embutido na China com direitos intelectuais independentes. Ele apresenta uma tecnologia amadurecida e alta taxa de preço/desempenho.

2. As principais partes adotam o revestimento de liga fosforada com níquel com resistência de desgaste perfeita e resistência à corrosão.

3.As peças -chave são feitas por nós mesmos para garantir que os produtos atendam ao requisito de design do design

4.O circuito principal de isolamento composto cilíndrico apresenta pequeno volume, livre de manutenção e poucos serviços.

Parâmetros técnicos -chave:

· Nível de isolamento nominal: 75kV

· Classificado Lightning Impulse Sortand Tortage: 42KV

· Corrente classificada: 630a, 1250a, 1600a, 2000a, 2500a, 3150a, 5000a

· Corrente de curto-circuito classificada: 25ka, 31,5ka, 40ka

· Curto-circuito com classificação Current (pico): 63ka, 80ka, 100ka

· Duração do curto-circuito com classificação: 4 segundos

· Sequência operacional nominal: O-0.3S-Co-180S-Co ou O-180S-Co-180S-Co (40KA)

· Capacitor single/consecutivo com classificação Corrente de quebra: 630A/400A

· Número de operações na corrente de quebra de curto-circuito nominal: 30 vezes

· Tempo de fechamento: 30-70ms

· Tempo de abertura: 20-50ms

· Vida mecânica: 30.000 operações

· Armazenamento de energia nominal e tensão operacional: AC220/110V, DC220/100V

· Gap de contato: 11 ± 1mm

· Overtravel de contato: 3,5 ± 0,5 mm

· Velocidade média de fechamento: 0,5-0,8m/s

· Velocidade média de abertura: 0,9-1,2m/s

· Entre em contato com o tempo de bounce no fechamento: ≤2ms

· Tempo de sincronização para abertura e fechamento trifásico: ≤2ms

· Resistência ao circuito principal: ≤50μΩ (630a), ≤45μΩ (1250a), ≤35μΩ (1600-2000A), ≤25μΩ (2500A e acima)

Recursos do produto:

· Ampla aplicabilidade: Os mecanismos de operação modulares VCB VSG-12 de vácuo de alta tensão interna são adequados para uma variedade de ambientes e é particularmente adequado para aplicações que requerem operações frequentes e alta confiabilidade em sistemas de energia.

· Design modular: o mecanismo operacional usa um design modular, fornecendo a conveniência de substituições rápidas e montagem.

· Segurança e confiabilidade: possui excelente desempenho elétrico, protegendo e controlando de forma confiável o equipamento de energia.

· Vida mecânica longa: com uma alta vida mecânica, ela pode suportar períodos de uso prolongados.

Projeto avançado: recursos como lacuna de contato e overtravel de contato garantem alto desempenho e confiabilidade.

Informações básicas.

Parâmetro técnico

Desenho dimensional:

Ambiente operacional:

· Temperatura ambiente: não excedendo +40 ° C, não inferior a -15 ° C (não é permitido armazenamento a -30 ° C).

· Altitude: não excedendo 1000m.

· Umidade relativa: média diária não superior a 95%, média mensal não superior a 90%. A pressão média diária do vapor de saturação não superior a 22 × 10-3MPa, média mensal não superior a 18 × 10-3MPa.

· Intensidade sísmica: não excedendo o nível 8.

· Sites de aplicação: Adequado para uso em locais sem incêndio, explosões, poluição grave, corrosão química e vibração grave.

Pedindo instruções

1. Tipo completo VCB, principais especificações técnicas, distância de fase e quantidade

2. Tipo e especificação da tensão de serviço

3. O nome e a quantidade de peças de reposição
