Válvula de controle pneumático de 3/2 vias série 3A | Válvula direcional pneumática externa

Marca: SOLH da Richge Technology

1. Visão geral do produto e função de interface principal

     A série SOLH 3A é um mainstreamVálvula de controle direcional pneumática externa de 3/2 vias seguindo as especificações padrão Airtac. Acionado exclusivamente por sinal aéreo em vez de bobina eletromagnética, ele é especializado em movimento telescópico e controle de retenção de pressão de cilindros de ação simples. Ele realiza uma lógica pneumática segura e estável de entrada de ar, retenção de posição e exaustão, servindo como o principal componente de controle de segurança para sistemas pneumáticos não elétricos, ambientes à prova de explosão e equipamentos à prova de falhas.

  1.1 Definição de interface padrão de 3 portas

     • Porta P: Porta principal de entrada de ar para fornecimento de ar comprimido

     • Um Porto: Porta de saída de trabalho, conectada diretamente a cilindros de simples ação

     • Porta R: Porta de exaustão para alívio de pressão e reinicialização rápida

  1.2 Lógica de Trabalho e Recursos Estruturais

     • Controle Pneumático Único (3A110/210/310/410): Sinal de ar para reversão, reinicialização automática da mola após corte do sinal, design de reinicialização à prova de falhas.

     • Controle Pneumático Duplo (3A120/220/320/420): Controle de sinal de ar duplo alternativo, mantém a posição atual após o corte de ar com função de travamento de memória.

     • Estrutura Central: Estrutura tipo carretel de alta precisão, acionamento pneumático externo, corpo em liga de alumínio durável, operação padrão sem lubrificação (lubrificação especial disponível para condições extremas de trabalho).

2. Regras de codificação de modelo padrão e modelos comuns

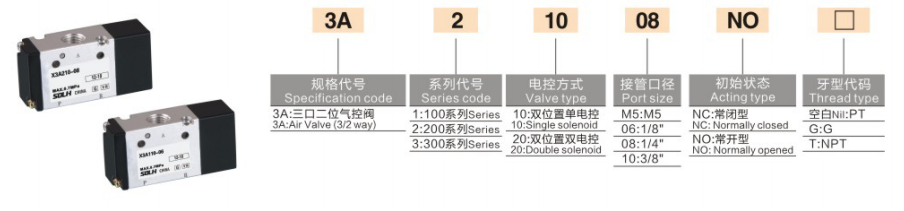

  1. Lógica de Codificação: 3A [Tamanho da série] [Tipo de controle] - [Tamanho da porta]

  2. Especificação de modelo comum e cenários de aplicação

3. Parâmetros Técnicos Principais

4. Principais vantagens do produto

     • Design pneumático puro à prova de explosão: Sem componentes elétricos no interior, totalmente adaptável a ambientes explosivos empoeirados, úmidos e inflamáveis. Ele garante reinicialização automática e segurança do equipamento em caso de falha na fonte de ar ou energia, com altíssima confiabilidade operacional.

     • Adaptabilidade do modo de controle duplo: Controle pneumático único para reinicialização segura e retenção de pressão; controle pneumático duplo para memória de posição de corte de ar e travamento de longo prazo, cobrindo toda a lógica convencional de controle de cilindro de ação simples.

     • Desempenho de vedação de alta eficiência: Estrutura de carretel de precisão com processo especial de tratamento de superfície, apresentando baixa pressão de inicialização, excelente estanqueidade ao ar, comutação estável e longa vida útil.

     • Instalação flexível e com economia de espaço: Suporta instalação arbitrária em vários ângulos. Pode ser usado de forma independente ou integrado a bases manifold para formar grupos de válvulas modulares, economizando efetivamente espaço de instalação do equipamento.

5. Cenários típicos de aplicação

     • Controle de cilindro de ação simples: Realiza ações telescópicas como levantamento, fixação e giro, com o cilindro estendendo-se pela entrada de ar e retraindo-se pela reinicialização da mola.

     • Sistema de intertravamento de segurança de equipamentos: Reinicializa e libera pressão automaticamente quando a fonte de ar falha ou o equipamento é desligado, evitando travamentos mecânicos e garantindo a segurança da produção.

     • Estações de Trabalho de Retenção de Pressão de Longo Prazo: O modo de controle pneumático duplo mantém a posição fixa do cilindro sem fornecimento contínuo de ar, adequado para processos de fixação e posicionamento de longa duração.

Resumo de uma frase

     A série SOLH 3A é uma válvula de controle pneumático externo padrão de 3/2 vias com modos de controle de ar simples/duplo, vedação de carretel de precisão e corpo em liga de alumínio. É o componente principal preferido para reversão segura e controle de retenção de pressão de cilindros pneumáticos de ação simples.
