Válvulas Solenóides à Prova de Explosão Operadas por Piloto Série 50-VFE / 50-VPE

Mãerca:SOLH da Richge Technology

 I. Visão geral do produto

     A série SOLH 50 é uma linha de produtos de válvula solenóide à prova de explosão operada por piloto à prova de chamas dividida em dois modelos principais:

     --50-VFE: válvula solenóide à prova de chamas de 5/2 vias

     --50-VPE: válvula solenóide à prova de chamas de 3/2 vias

     Toda a série é certificada com certificação à prova de chamas Ex d Ⅱ BT4, certificação à prova de explosão Ex-CCC obrigatória da China e aprovação internacional à prova de explosão TIIS, com classificação IPX6 à prova d'água e à prova de poeira. É adequado para ambientes com gases inflamáveis ​​e explosivos de Zona 1 e Zona 2, incluindo revestimento, bateria de lítio, produtos químicos, tinta, embalagens de poeira e equipamentos de suporte de petróleo e gás.

     Todas as bobinas compartilham um consumo de energia uniforme de 3,5 W, design livre de lubrificação e suportam duas formas de instalação: montagem com rosca individual e ilha de válvula múltipla de múltiplas estações.

Distinção central entre dois modelos

     --50-VFE: Para acionamento bidirecional de cilindros de dupla ação

     --50-VPE: Compatível com pressão negativa de vácuo e circuitos de cilindro de ação simples

     O invólucro e as bobinas à prova de explosão são totalmente intercambiáveis ​​entre os dois modelos, enquanto as passagens de ar da válvula e as bases do manifold são completamente não intercambiáveis.

2. Especificações padrão universais à prova de explosão (aplicáveis ​​a ambos os modelos)

2.1: Parâmetros de Segurança contra Explosão

     --Marca de explosão: Ex d Ⅱ BT4 Gb (temperatura máxima da superfície T4: 135℃); versões opcionais T5 / T6 de baixa temperatura

     --Classe de proteção: IPX6, resistente a respingos de jato de água, estável em ambientes de oficina úmidos e empoeirados

     --Certificações: Ex-CCC obrigatório da China, TIIS japonês, padrão internacional à prova de explosão IEC, conformidade ambiental RoHS

     --Zonas Perigosas: Explosão de gás Zona 1, Zona 2; compatível com ambientes de trabalho com etileno, propileno, solvente de tinta e poeira combustível

     --Opções de fiação: prensa-cabo metálico à prova de chamas tipo T, caixas de fiação de soquete à prova de chamas tipo L para evitar vazamento de faísca elétrica

     --Tensões da bobina: DC24V / DC12V, AC220V / AC110V; potência constante da bobina de 3,5 W, baixa geração de calor para segurança contra explosão

2.2 Parâmetros Mecânicos Gerais

     --Meio de trabalho: Ar comprimido limpo e seco, gás inerte; operação a vácuo disponível apenas para 50-VPE

     --Lubrificação: Isento de lubrificação, combinado com unidade de combinação de ar isenta de óleo AFC; Unidades triplas de névoa de óleo AC/BC são proibidas para circuitos de vácuo

     --Substituição manual: pino manual tipo push, opcional com trava/não travável para teste de circuito sob status de desligamento

     --Instalação: A válvula pode ser montada em qualquer ângulo sem limitação de gravidade

     --Frequência máxima de comutação: ciclo de 1 Hz; Tempo de resposta ≤45ms (testado sob fornecimento de ar padrão de 0,5MPa)

     --Temperatura de operação: versão T4: -10°C ~ +50°C; Versão T6 de baixa temperatura: -10°C ~ +40°C (não é permitida formação de gelo interno)

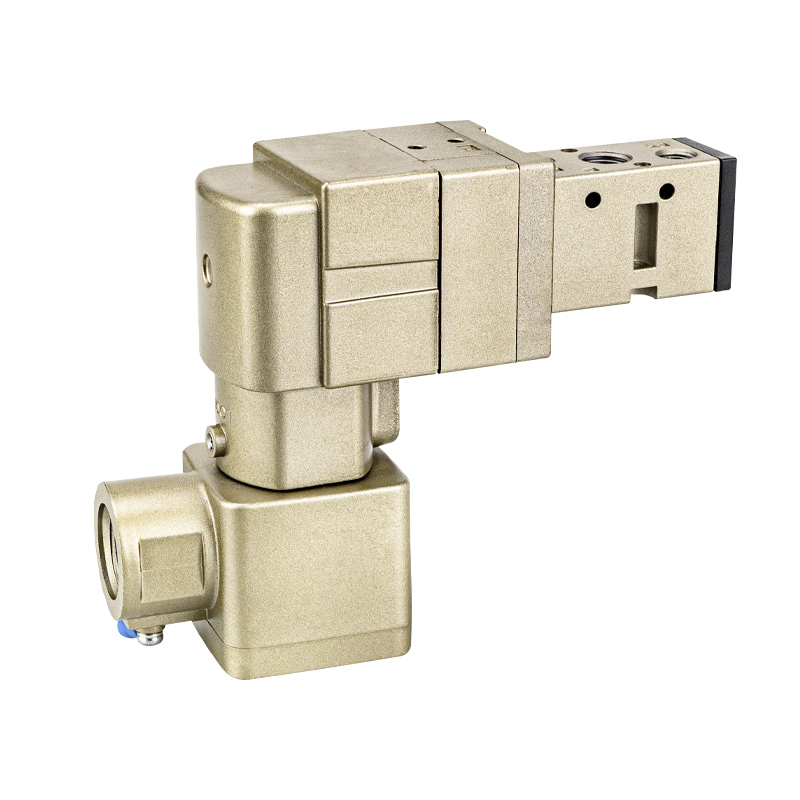

3. Válvula solenóide à prova de explosão de 5 portas série 50-VFE (série 50-VFE3000/5000)

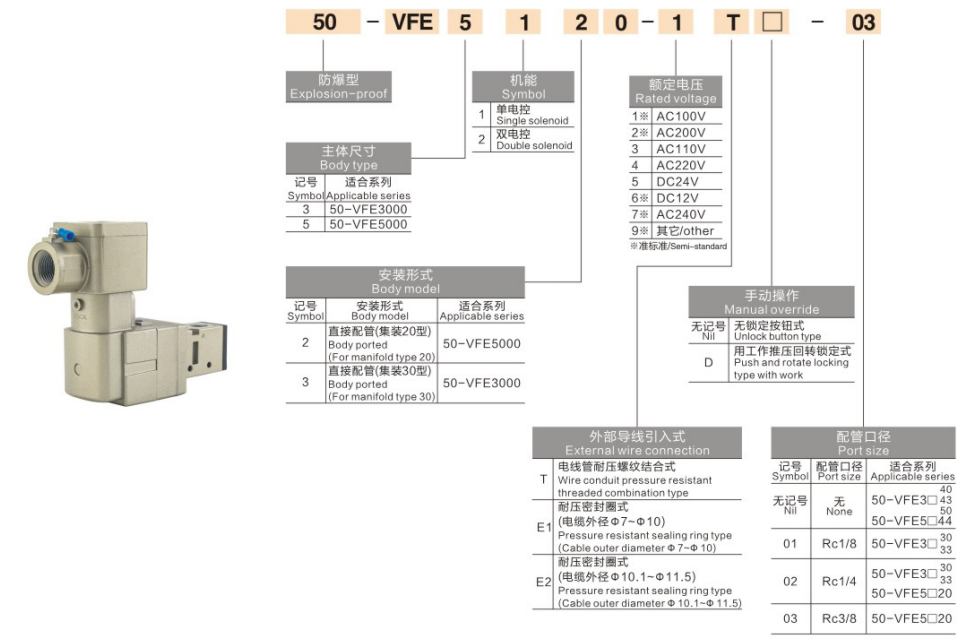

3.1 Definição do Código do Modelo (Exemplo: 50-VFE51201T)

     --50: Código de série à prova de chamas

     --VFE: Válvula de carretel piloto de vedação elástica de 5/2 vias

     --5: especificação de alto fluxo de 5000

     --1: Retorno por mola de solenóide único

     --2: Montagem direta rosqueada

     --0: Configuração padrão

     --1: rosca da porta G1/4

     --T: Prensa-cabo metálico à prova de chamas

Subespecificações do modelo

     --50-VFE3000:Fluxo baixo compacto, área seccional efetiva 18mm², Cv=1,0, porta G1/8

     --50-VFE5000:Fluxo padrão principal, área seccional efetiva 45mm², Cv=2,5, porta principal G1/4

3.2 Estrutura e Lógica do Circuito de Ar (5/2 Vias)

    --Definição de porta:Entrada de alimentação P, saída A, saída B, R1/R2 duas portas de exaustão independentes; válvula principal + válvula piloto exaustão centralizada, sem necessidade de tubulação de exaustão piloto separada para simplificar o layout da fiação

     --Estrutura do carretel:Vedação elástica do carretel piloto; Diferencial de pressão mínimo de 0,15 MPa necessário para acionar o carretel, não pode mudar sob pressão negativa de vácuo

Modos Funcionais

    --Cantarle solenóide (sufixo 1):Energizado → P→A, B→R2; desligar a reinicialização da mola → P → B, A → R1, reinicialização do cilindro unidirecional

    --Solenóide duplo (sufixo 2):Função de memória de travamento, mantém a posição da válvula após corte de energia, ideal para estações de fixação de retenção de pressão de longa duração

3.3 Acessórios de instalação correspondentes

     --Montagem roscada:Conexão roscada direta G1/8, G1/4, compatível com conexões push-in KQ2 e tubulação pneumática PU/PA

     --Ilha de válvulas múltiplas:Base múltipla dedicada de 5 portas 50-VV5FE3 (para série 3000) / 50-VV5FE5 (para série 5000), suporta até 10 estações de fornecimento de ar centralizado; Os canais de ar do coletor cabem apenas em válvulas VFE, a montagem mista com válvulas VPE de 3 portas é proibida

3.4 Aplicações Típicas (Somente para Circuitos Cilíndricos de Dupla Ação)

     --Cilindros de fixação de transferência, rolha e estampagem de dupla ação em linhas de produção à prova de explosão

     -- Válvula de esfera pneumática NAMUR / controle de comutação do atuador de válvula borboleta para tubulações químicas

     --Automação de ilha de válvula centralizada para oficinas de revestimento e poeira de bateria de lítio

     --Todos os sistemas pneumáticos à prova de explosão que exigem movimento bidirecional de extensão e retração do cilindro

3.5 Nota de Limitação

     Circuitos de vácuo são estritamente proibidos. Sem diferencial de pressão suficiente sob pressão negativa, o carretel não pode se deslocar, levando à perda da ventosa e ao mau funcionamento do cilindro. Compatível apenas com suprimento de ar positivo padrão de 0,2 ~ 0,9 MPa.

4. Válvula solenóide à prova de explosão de 3 portas série 50-VPE (série 50-VPE500 / 700)

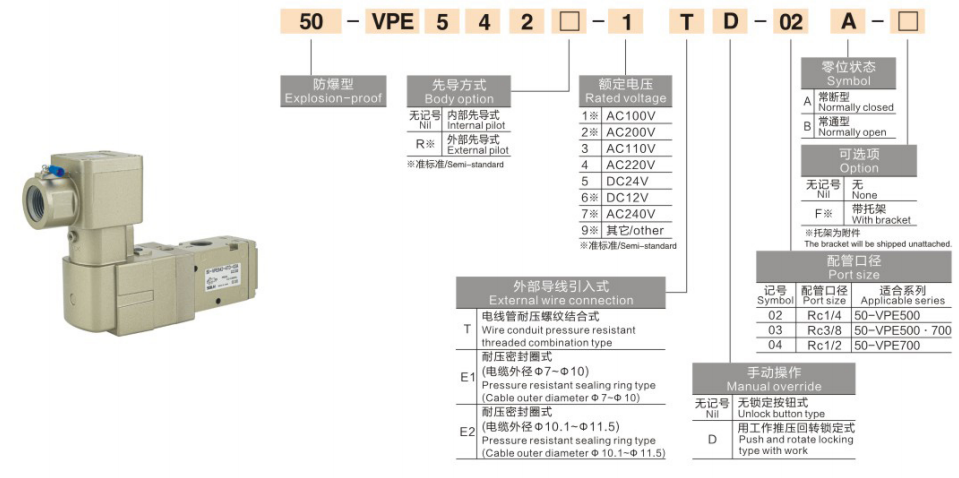

4.1 Definição do Código do Modelo (Exemplo: 50-VPE54201T)

     --50: Código de série à prova de chamas

     --VPE: Válvula piloto de vedação elástica de 3/2 vias

     --542: Especificação VP500, NC rosqueado normalmente fechado

     --0: Configuração padrão

     --1: rosca da porta G1/4

     --T: Prensa-cabo metálico à prova de chamas

Subespecificações do modelo

     --50-VPE500: Fluxo padrão, área seccional efetiva 41,4 mm², Cv=2,3, para manuseio de vácuo convencional

     --50-VPE700: Alto fluxo, área seccional efetiva de 72 mm², Cv = 4,0, para transporte a vácuo de folhas grandes e caixas com vários furos

4.2 Estrutura e lógica do circuito de ar (3/2 normalmente fechado NC, NO conversível)

     --Definição da porta: entrada de alimentação P, saída A, exaustão única R; porta de exaustão do piloto independente PE. Em zonas à prova de explosão com alto teor de poeira, a tubulação externa pode guiar os gases de exaustão para áreas seguras

     --Estrutura do carretel: Tipo de gatilho piloto de vedação rígida, inicialização com pressão diferencial zero, operação estável sob vácuo total até -101,2kPa, válvula à prova de chamas dedicada para circuitos de vácuo

Lógica de trabalho NC (função NO comutável)

     --Energizado: P conectado a A para alimentação de ar, R fechado; gerador de vácuo produz pressão negativa, o cilindro de ação simples se estende

     --Desligar: P cortado, A conectado automaticamente a R para alívio de pressão; ventosa quebra instantânea de vácuo, mola de cilindro de ação simples retrai automaticamente. As peças de trabalho são liberadas quando o equipamento à prova de explosão é desligado para melhorar a segurança operacional

4.3 Acessórios de instalação correspondentes

     --Montagem roscada direta: portas de rosca M5, G1/8, G1/4, instaladas diretamente a montante dos geradores de vácuo

     --Ilha coletora de vácuo dedicada: base exclusiva de 3 portas 50-VV3PE com canais de ar independentes, não pode ser misturada montada com válvulas VFE de 5 portas

4.4 Vantagens principais (somente válvula à prova de chamas compatível para circuitos à prova de explosão a vácuo)

     --Inicialização de pressão diferencial zero, compatível com condições de trabalho de pressão negativa de vácuo e pressão positiva padrão

     --Alívio automático de pressão em caso de perda de energia; as peças de trabalho são liberadas quando o equipamento à prova de explosão para para evitar ferimentos por fixação ou riscos de queda

     --Selo de gatilho de vazamento ultrabaixo, sem atenuação de sucção durante a adsorção a vácuo de longa duração

4.5 Aplicações Típicas

     - Manuseio de vácuo à prova de explosão: gerador de vácuo ZU / ZB + ventosa de buffer ZPT para bateria de lítio, revestimento e coleta de material à prova de explosão de alimentos

     --Cilindros de retorno por mola de ação simples para ferramentas simples de elevação, fixação e ejeção

     --Transferência de adsorção de pressão negativa de filmes, caixas e folhas de vidro em oficinas de inflamáveis ​​e explosivos

     --Circuitos de corte de fornecimento de ar e manutenção de circuitos de alívio de pressão para equipamentos à prova de explosão

5. Tabela de comparação: 50-VFE VS 50-VPE

6. Correspondência de circuito pneumático completo à prova de explosão padrão

     --Circuito1: Manuseio de vácuo à prova de explosão (50-VPE54201T):  Combinação de ar à prova de explosão isenta de óleo AFC2000 → 50-VPE54201T → tubulação PU6 → gerador de vácuo reto ZU + ventosa tampão ZPT

    --Circuito 2: Transferência de cilindro duplo à prova de explosão (50-VFE51201T):  Unidade tripla de ar à prova de explosão AC2000 → 50-VFE51201T Ilha de válvula de 5 portas → Tubulação PU8 → Cilindro à prova de explosão de dupla ação SC/SDA

    --Circuito 3: Gabarito de fixação de ação única à prova de explosão:  Regulador de pressão à prova de explosão AR → 50-VPE500 → Microtubo PU4 → Mini cilindro de ação simples MAL

7. Especificações de seleção e operação de segurança à prova de explosão

    --Os circuitos de vácuo devem adotar apenas 50-VPE:  A estrutura do carretel do 50-VFE não pode mudar sem diferencial de pressão; usá-lo para circuitos de vácuo leva à falha completa e riscos de segurança de queda da peça de trabalho. Unidades triplas AC/BC com geradores de névoa de óleo são estritamente proibidas para sistemas de vácuo, pois a contaminação por óleo bloqueará o gatilho VPE e causará vazamento.

    --Cilindros de dupla ação devem adotar válvula 50-VFE de 5 portas:  O VPE de 3 portas fornece apenas uma saída de ar e não pode realizar o movimento bidirecional de extensão e retração do cilindro; não pode substituir válvulas de 5 portas.

     --É proibida a montagem mista de bases múltiplas:  A base VFE de 5 portas e a base VPE de 3 portas possuem aberturas de canal de ar independentes. A instalação cruzada causará vazamento de ar no circuito completo e mau funcionamento do equipamento.

    --MãeRegras obrigatórias de fiação à prova de explosão:  Os prensa-cabos metálicos à prova de chamas originais de fábrica do tipo T devem ser usados ​​com cabos hermeticamente selados; sem contatos metálicos expostos dentro das caixas de fiação. É proibida a substituição não autorizada por soquetes de plástico comuns. Se a porta de exaustão PE piloto precisar de drenagem externa, a tubulação deverá conduzir os gases de exaustão para zonas seguras à prova de explosão designadas para evitar acúmulo de gás inflamável.

    --Requisito de filtragem frontal do suprimento de ar:  O filtro de ar AF/AFC (precisão de 5μm) deve ser instalado a montante das válvulas à prova de explosão. A entrada de poeira e vapor de água no corpo da válvula causará emperramento do carretel, o que pode provocar riscos de combustão e explosão em condições de trabalho à prova de explosão.

     --Regulamentos de manutenção e revisão:  Desligue a válvula globo manual HSV a montante e elimine a pressão residual da tubulação antes da desmontagem para manutenção. É proibida a desmontagem de invólucros à prova de explosão em estado energizado ou pressurizado; superfícies de contato à prova de chamas danificadas anularão todas as certificações à prova de explosão.

8. Campos de aplicação industrial

     Linhas de montagem e revestimento à prova de explosão de bateria de lítio, automação de pulverização de tinta, controle automático de válvula de duto químico, oficinas de impressão de poeira com tinta, linhas de produção de embalagens à prova de explosão de alimentos, atuadores pneumáticos de suporte de petróleo e gás, equipamentos farmacêuticos à prova de explosão limpos, manipuladores à prova de explosão para classificação de material em pó.

Resumo de uma frase

     Válvulas solenóides piloto à prova de chamas da série SOLH 50 divididas em 50-VFE tipo carretel de 5 portas para cilindros de dupla ação e 50-VPE tipo gatilho de 3 portas para vácuo e cilindros de ação simples, certificadas Ex d II BT4 / CCC / TIIS com classificação IPX6, servindo como soluções de comutação pneumática seguras certificadas para todas as linhas de produção industrial de explosivos inflamáveis ​​da Zona 1 e Zona 2.
