Válvula Solenóide Série 5V | Válvula de controle pneumático de alta frequência e baixa potência de 5/2 e 5/3 vias

Marca: SOLH por Richge Technology | Substituição totalmente compatível para válvula solenóide de última geração da série AirTAC 5V

1. Visão geral do produto

     A série SOLH 5V é uma válvula solenóide direcional pneumática de 5 portas de última geração totalmente intercambiável com a série 5V original AirTAC. Cobre5/2 vias duas posições e5/3 vias três posições tipos funcionais. Adotando uma estrutura deslizante de carretel avançada com design de bobina de baixo consumo de energia, apresenta vida útil ultralonga, comutação estável de alta frequência e baixa taxa de falhas. Com estrutura de exaustão piloto interna e grau de proteção IP65, é fácil de limpar ambientes de trabalho como eletrônicos, alimentos e tratamento médico. Usada profissionalmente para controle alternativo de cilindros de dupla ação, é a válvula de controle central preferida para sistemas pneumáticos automatizados de alto padrão.

  1.1 Porta principal e definição de função

     • Configuração de 5 portas: P (entrada de ar principal), A/B (duas saídas de trabalho), R/S (duas portas de exaustão independentes)

     • 5/2 vias duas posições: Função de reversão de direção única, completa o controle do ciclo de extensão e retração do cilindro

     • 5/3 vias de três posições: Equipado com posição neutra intermediária, suporte para retenção de parada do cilindro, manutenção de pressão e funções de reinicialização completa do escapamento

     • Aplicativo principal: Especializado para controle de operação alternativo de curso completo de todos os cilindros pneumáticos de dupla ação

2. Classificação do produto principal e lógica funcional

  2.1 Válvula solenóide de dois pontos de 5/2 vias

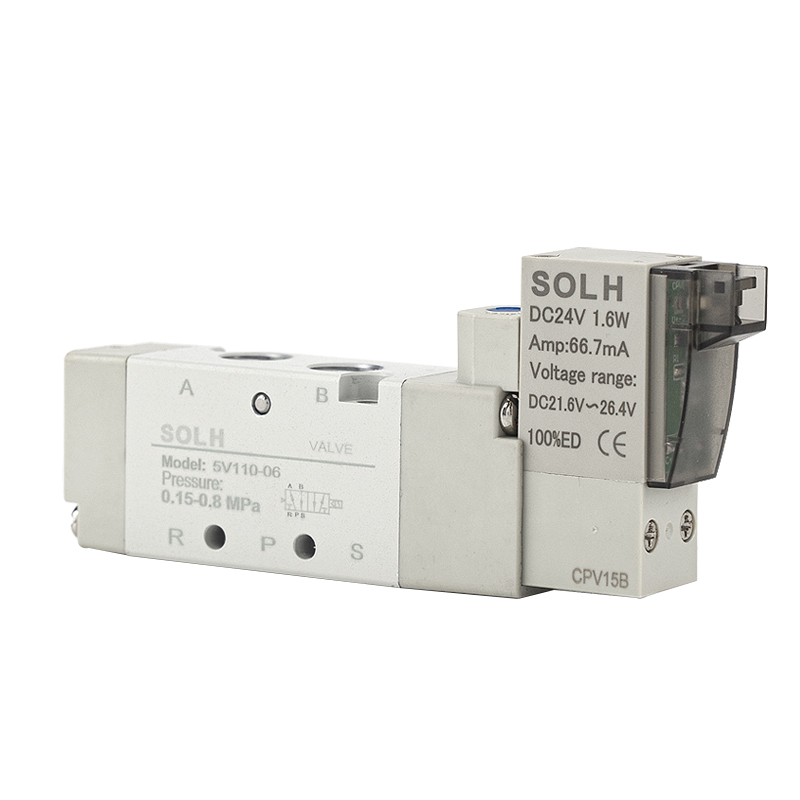

     • Controle Elétrico Único (5V110/210/310): Eletrificado para comutação direcional, reinicialização automática da mola de desligamento, adequado para controle de movimento alternativo convencional

     • Controle Elétrico Duplo (5V120/220/320): Eletrificado para completar a ação de reversão, memória de estado de desligamento e auto-retenção, adequado para condições de trabalho de travamento de posição de longo prazo

  2.2 Válvula solenóide de três pontos de 5/3 vias (controle elétrico duplo)

     Três funções centrais neutras opcionais para atender a diversos requisitos de processo no local:

     • 30C (Central Fechada): Posição central da porta P fechada, as portas A/B se comunicam com as portas de escape R/S, realizando a parada do cilindro e mantendo a pressão em qualquer posição do curso

     • 30E (exaustão central): Porta P de posição central fechada, portas duplas A/B totalmente esgotadas, o cilindro reinicia rapidamente sem pressão residual

     • 30P (Retenção de Pressão Central): A porta P de posição central se comunica com as portas A/B, portas de exaustão R/S fechadas, mantendo a pressão da tubulação do sistema estável

3. Modelos convencionais, calibre e parâmetros de fluxo

4. Parâmetros Técnicos Principais

5. Interpretação rápida de codificação de modelo

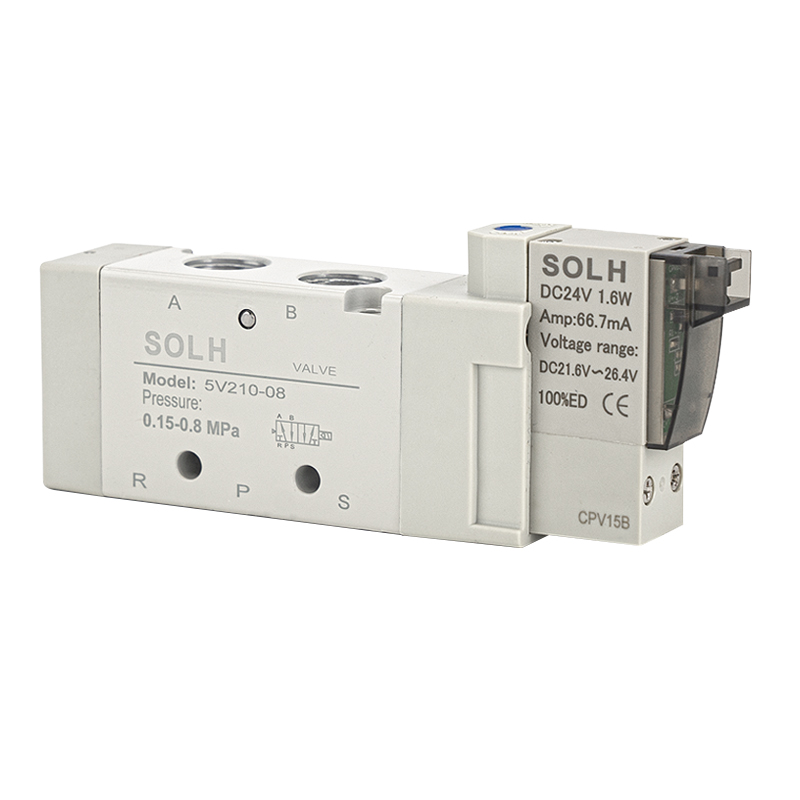

     Tomando 5V210-08 DC24V como exemplo padrão

     • 5V: Código de série para válvula solenóide pneumática de 5 portas e 2/3 posições

     • 2: Especificação da série 200, correspondente ao calibre mainstream G1/8 e G1/4

     • 10: Controle elétrico único tipo 2 posições;20 = tipo duplo controle elétrico;30C/E/P = tipo funcional central de 3 posições

     • 08: Calibre de interface G1/4;06 = G1/8;M5 = rosca micro M5

     • CC24V: Tensão nominal;B significa DC24V,A significa AC220V, múltiplas opções de tensão disponíveis

6. Principais vantagens do produto

     • Baixo consumo de energia e vida útil ultralonga: A bobina de economia de energia de baixa potência de 0,9 W reduz o consumo de energia operacional a longo prazo. Adotando uma estrutura de vedação de carretel de alta precisão com baixa resistência ao atrito, ele suporta mais de 30 milhões de ciclos de comutação estáveis ​​e minimiza a frequência de manutenção posterior.

     • Resposta ultrarrápida de alta frequência: O design otimizado da passagem de ar interna atinge o tempo de resposta de comutação em 0,05 segundos, adaptando-se perfeitamente aos requisitos de ação cíclica de alta frequência das linhas de produção automatizadas.

     • Adaptabilidade ao ambiente limpo: A estrutura de exaustão piloto interna centralizada integrada evita a poluição externa por transbordamento de óleo e gás, atendendo totalmente aos padrões de produção limpos e livres de poeira das indústrias eletrônica, alimentícia e médica.

     • Forte integração e depuração conveniente: Suporta instalação integrada de banco de válvulas múltiplas para economizar espaço do equipamento. Equipado com botão manual no corpo da válvula, facilitando a depuração de válvula única e a operação de teste do equipamento.

     • Desempenho estável e resistente às intempéries: Ampla faixa de adaptação de temperatura e grau IP65 à prova de poeira e à prova d'água, operação estável em ambientes industriais internos e externos complexos.

7. Cenários típicos de aplicação

     • Controle Alternativo de Cilindro de Dupla Ação: Amplamente utilizado para manuseio automático, empurrar materiais, fixação de acessórios, posicionamento rotativo e outras ações alternativas pneumáticas.

     • Linhas de produção automatizadas de alto padrão: Aplicado em linhas de soldagem automotiva, selagem e corte de embalagens, montagem eletrônica em superfície, envase de alimentos e outros equipamentos de automação de precisão.

     • Condições de trabalho limpas e de alta frequência: Tipo de válvula preferido para cenários industriais que exigem reversão frequente, poluição zero e operação contínua estável a longo prazo.

8. Distinção de seleção: Válvula solenóide série 5V vs série 4V

Resumo de uma frase

     A série SOLH 5V é uma válvula solenóide pneumática de 5/2 e 5/3 vias de última geração com baixo consumo de energia, vida útil ultralonga e desempenho rápido de comutação de alta frequência. Apresentando exaustão interna limpa e design IP65 à prova d'água e à prova de poeira, é a válvula de controle de núcleo ideal para cilindros de dupla ação e sistemas pneumáticos automatizados limpos de alto padrão, totalmente compatível com a série 5V original AirTAC.
