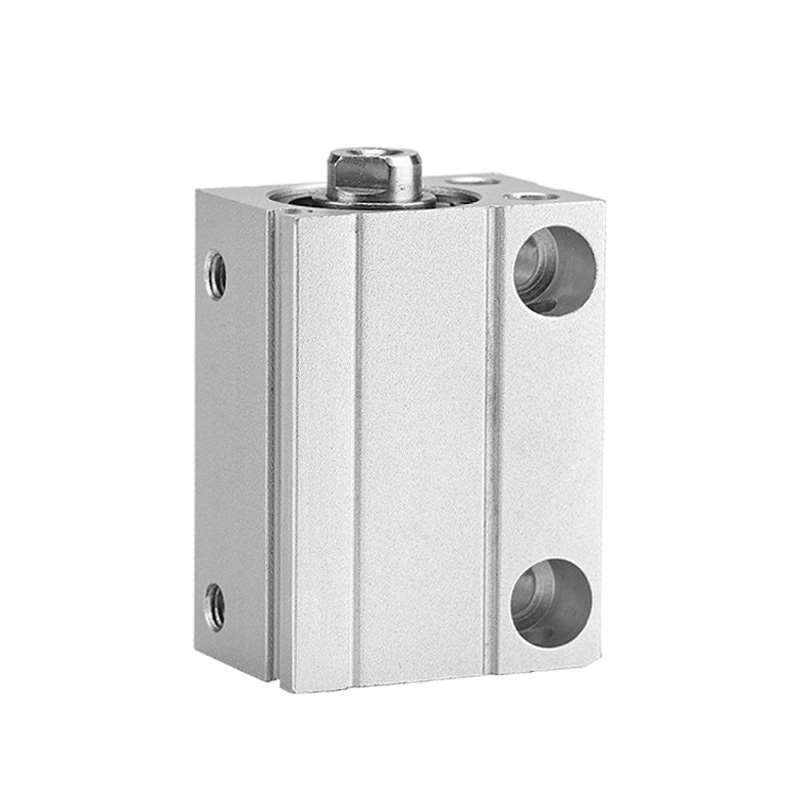

Cilindro compacto de montagem livre série CDUJB

Marca: SOLH da Richge Technology

Visão geral do produto

    O cilindro ultra-mini de montagem livre da série SOLH CDUJB foi projetado para equipamentos com espaço de instalação limitado. Em comparação com a série CU padrão, o comprimento total foi reduzido em 64% e o volume reduzido em 70%. O corpo quadrado e compacto permite a montagem direta em múltiplas superfícies sem suportes. CDUJB equipado com ímã embutido para detecção de posição. Amplamente adotado em eletrônica 3C, instrumentos médicos e automação de precisão de semicondutores.

Variantes da série

Vantagens da estrutura central

     -- Corpo quadrado super compacto, adequado para layout denso e gabarito incorporado;

     -- Orifícios de montagem multilaterais na parte inferior, lateral e face final, instale a partir de qualquer orientação;

     -- Ímã integrado (CDUJB), slots de sensor duplo para detectar a posição de extensão/retração;

     -- Placa de blindagem magnética MU-S025 opcional para evitar interferência mútua em cilindros dispostos próximos;

     -- Almofada final de borracha opcional para reduzir o impacto em pequenas peças de trabalho;

     -- O design sem cobre do CDUJS evita a precipitação de metal para um ambiente limpo.

Regra de codificação do modelo

   1. Exemplo: CDUJB8×15D-M

     -- CDUJB: Código da série (C = ímã embutido; CUJB = não magnético)

     -- 8: Tamanho do furo (mm):4,6,8,10,12,16,20

     -- 15: Comprimento do curso (mm)

     -- D: Dupla ação; S: Retorno por mola de ação simples

     -- M: Haste roscada externa; Sem marca = rosca interna; φ4/φ6 sem rosca de haste

Especificações Técnicas

Força de saída teórica (N)

Dicas de aplicação e seleção

   ✅ Aplicações típicas

     -- Micro gabarito eletrônico 3C, transporte de chip, inserção de conector;

     -- Processamento de amostras de equipamentos médicos, mecanismo de micro empurrão;

     -- Posicionamento de wafer semicondutor, atuador miniatura de sala limpa;

     -- Rolha de automação, fixação e posicionamento de curso curto.

   ⚠️ Lembretes de seleção

     -- Não é adequado para cargas pesadas de deslocamento lateral; adicione guia se existir força lateral.

     -- Placa de blindagem magnética necessária quando vários cilindros são instalados lado a lado.

Resumo de uma frase

      O cilindro pneumático ultracompacto de montagem livre SOLH CDUJB permite instalação multidirecional sem suporte, microatuador linear ideal para automação de precisão em espaço limitado nas indústrias 3C, médica e de semicondutores.
