Cilindro redondo leve de alumínio série CG1 / CDG1

Marca: SOLH da Richge Technology

Visão geral do produto

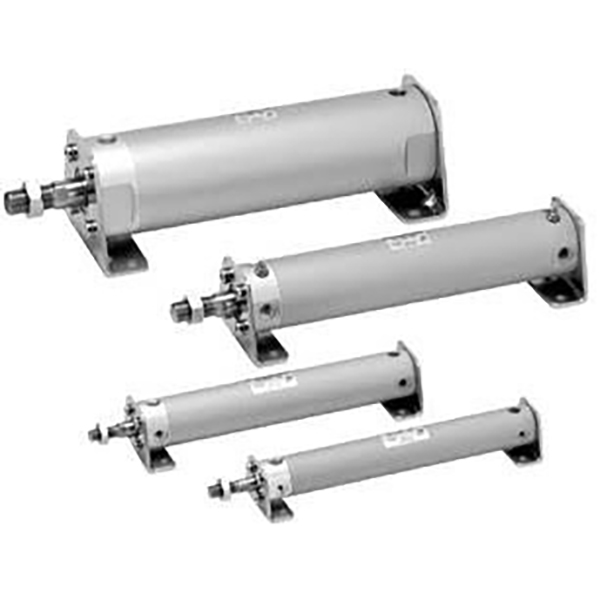

    Cilindro redondo leve de alumínio SOLH CG1 / CDG1, furo φ20 ~ 100 mm, substituto sucessor da antiga série SMC CA1 com dimensões de montagem totalmente intercambiáveis. Características: instalação leve e universal, layout de tubulação flexível, baixo ruído e desempenho de alta velocidade. Amplamente utilizado em linhas transportadoras de automação, equipamentos eletrônicos, máquinas de embalagem, equipamentos da indústria leve para cargas leves e médias, cursos longos e aplicações alternativas de alta frequência.

Estrutura principal e recursos de design

   1. Padrão: Cilindro redondo leve SMC de nova geração, substituição direta para a série CA1.

   2. Material: Barril de alumínio extrudado e tampas finais, haste do pistão cromada dura. 30% mais leve que os cilindros padrão convencionais, alta resistência e boa dissipação de calor.

   3. Estrutura: Tampas de extremidade travadas com rosca, formato redondo reto, fácil desmontagem e manutenção. 4 portas de ar direcionais (intervalo de 90°), disposição de tubulação altamente flexível.

   4. Variantes de Operação

     -- CG1B Dupla Ação: Fornecimento de ar em ambas as extremidades, modelo padrão mais comum

     -- CG1S / CG1T Ação Simples: S=Retorno por mola; T = Extensão da mola, reinicialização automática após corte de ar

     -- Haste Dupla CG1W: Haste estendida em ambos os lados, movimento síncrono, capacidade anti-torção aprimorada

     -- Haste não rotativa CG1K: haste de pistão hexagonal para posicionamento preciso e anti-torção

   4. Almofada: Almofada de borracha padrão; almofada de ar (sufixo A) opcional para reduzir impacto e ruído em alta velocidade.

   5. Vedação: Vedação composta de baixa fricção com ranhura para reservatório de óleo, baixa pressão de inicialização, operação sem óleo, vida útil ≥8 milhões de ciclos.

   6. Detecção de posição: CDG1 equipado com anel magnético embutido, compatível com interruptores automáticos M9B/A93/Z73 para feedback de posição do pistão; CG1 sem ímã, não é possível instalar interruptores magnéticos.

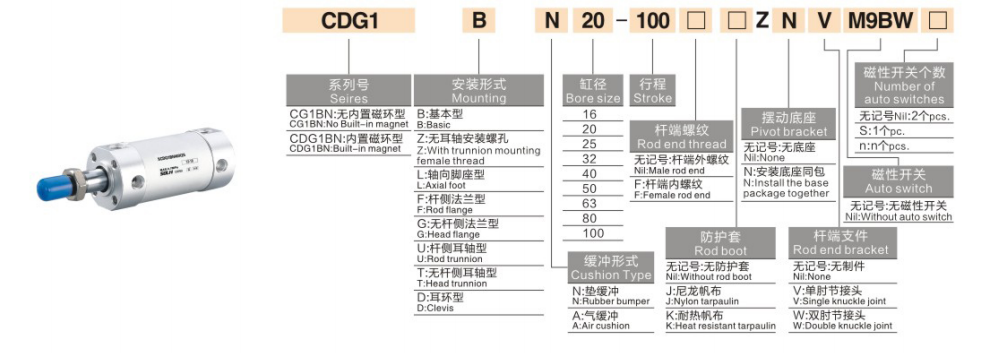

Regra completa de codificação do modelo

   1. Exemplo de modelo: CDG1BN25-100Z

   2. Exemplos de referência de pedido padrão

     -- CDG1BN32-200Z: Bore32, acidente vascular cerebral 200, dupla ação, ímã embutido, rosca de haste fêmea

     -- CDG1S40-100Z: Bore40, acidente vascular cerebral 100, retorno por mola de ação simples, ímã embutido

     -- CDG1K50-150Z: Bore50, acidente vascular cerebral 150, haste de pistão hexagonal não rotativa

Especificações técnicas do núcleo universal

Força teórica de impulso e tração @0,5MPa (haste única, unidade:N)

   1. Dupla Ação CG1B

  2. CG1S de ação única (retorno por mola a 0,5 MPa)

Formas de montagem e modelos derivados

   1. Opções de montagem

     -- B Tipo Básico: Instalação direta através de roscas de tampa final (mais comum)

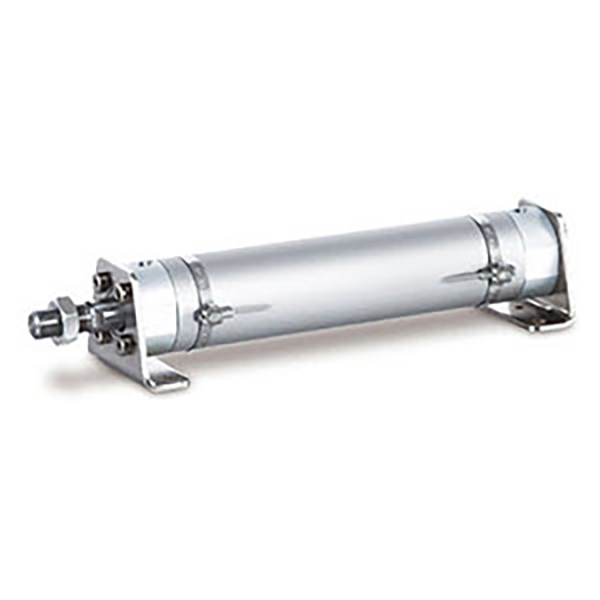

     -- Montagem em pé L: suporte de pé axial para montagem lateral

     -- Flange F/G: Fixação da placa de flange do lado da haste/lado da cabeça

     -- Manilha C/D: Manilha simples/manilha dupla para mecanismo de giro

     -- E Munhão: Montagem do munhão na cabeça para rotação e movimento de giro

   2. Principais Séries de Derivados

     -- CDG1B: Dupla ação padrão com ímã integrado

     -- CDG1S/T: Retorno por mola de ação única/extensão de mola

     -- CDG1W: Haste dupla dupla ação

     -- CDG1K: Haste de pistão hexagonal não rotativa

     -- CDG1R: versão Slim de montagem direta para espaço axial limitado

     -- CDG1KR: Montagem direta + haste não rotativa de dupla ação

Guia de seleção rápida em 3 etapas

   1. Seleção do furo: Calcule o impulso necessário e a carga horizontal, reserve ≥50% de margem de segurança; priorize CG1 para aplicações de carga leve a média e curso longo.

   2. Confirmação de curso: adicione margem de deslocamento extra de 10~20mm; Curso máximo: dupla ação ≤1000mm, simples ação ≤300mm.

   3.  Correspondência de configuração

     -- Operação: Dupla ação → B; retorno por mola de ação simples → S; requisito anti-torção → K

     -- Almofada: Adicione o sufixo A almofada de ar quando a velocidade de operação for >500 mm/s

     -- Feedback de posição: Escolha o modelo equipado com ímã CDG1, combine os detectores magnéticos M9B/A93

Resumo de uma frase

     O cilindro redondo leve de alumínio SOLH CG1 / CDG1 é totalmente intercambiável com a série SMC CA1, design leve com tubulação multidirecional, múltiplas opções de montagem, atuador linear de longo curso ideal para linhas de produção de embalagens, transportadores e automação eletrônica.
