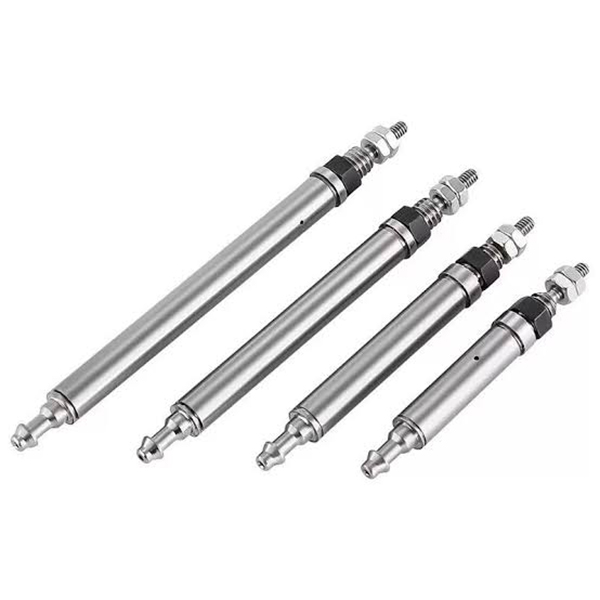

Cilindro de pino miniatura série CJ1 (micro cilindro de ar ultrapequeno φ2,5 / φ4mm)

Marca: SOLH da Richge Technology

Visão geral do produto

     A série SOLH CJ1 são cilindros ultraminiatura do tipo pino de ação simples/dupla. Méritos principais: contorno minúsculo ultracompacto, construção leve, baixo impulso de saída e resposta rápida. Projetado para condução precisa em espaços confinados, tarefas de empurrar e puxar microcargas, estações em miniatura para eletrônica e automação 3C. É o atuador principal para aplicações de microautomação.

Estrutura principal e recursos de design

     -- Tipos de acionamento: Simples ação (retorno por mola) e Dupla ação. Opções de furo: φ2,5 (simples ação exclusiva); φ4 (disponível para ação simples/dupla).

     -- Característica estrutural: Corpo redondo, haste de pistão de pino delgado, sem almofada embutida, montagem básica na rosca final. Diâmetro externo do corpo do modelo φ4 de apenas 4 mm, peso líquido tão baixo quanto vários gramas.

     -- Desempenho Dinâmico: A estrutura sem amortecimento permite uma resposta rápida do pistão. Velocidade de operação: 50 ~ 500 mm / s, adequada para movimentos curtos de alta frequência.

     - Material e vedação: Corpo em alumínio anodizado rígido, componentes de vedação NBR, design isento de óleo, compatível com ambientes de oficina limpos ou levemente oleosos.

     -- Instalação Flexível: Versão básica com roscas em ambas as extremidades para fixação axial. A orientação da porta na cabeça do lado da haste pode ser ajustada em ±90°, o que é conveniente para roteamento de tubos em layouts apertados.

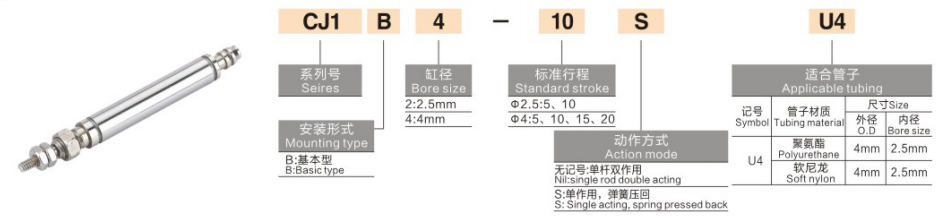

Regra completa de codificação do modelo

   1. Exemplo de modelo: CJ1B4-10SU4

   2. Exemplos de referência de pedido padrão

     -- CJ1B2-10SU4: Diâmetro 2,5, curso 10, retorno por mola de ação simples

     -- CJ1B4-15U4: Furo 4, curso 15, dupla ação

     -- CJ1B4-5SU4: Furo 4, curso 5, retorno por mola de ação simples

Especificações técnicas do núcleo universal (pressão de alimentação de 0,5 MPa)

Principais vantagens competitivas

   1. Pegada ultraminiatura para espaço de instalação apertado

     - Furo mínimo φ2,5, diâmetro externo do corpo φ4, peso de apenas 2 ~ 3,5g, facilmente integrado em layouts de equipamentos ultracompactos.

   2. Condução linear de precisão de baixo empuxo

     - Faixas de impulso de saída de 0,64 ~ 6,3 N a 0,5 MPa, ideal para microcargas ≤100g, evita danos por impacto em peças pequenas e delicadas.

   3. Resposta rápida de alta frequência

     -- A estrutura sem amortecimento proporciona atuação rápida, suporta ≥300 ciclos por minuto de operação de curso curto para aumentar a eficiência da produção.

   4. Operação isenta de óleo e longa vida útil

     -- O sistema de vedação NBR suporta ar comprimido isento de óleo para ambientes de produção limpos; vida útil mecânica ≥3 milhões de ciclos.

   5. Direção da porta ajustável e montagem simples

     -- Porta de ar no lado da haste rotativa ±90°. Roscas externas de extremidade dupla permitem travamento axial direto sem suportes de montagem extras, simplificando o comissionamento no local.

Opções de montagem e aplicações industriais típicas

   1. Formulários de montagem

     -- Montagem com rosca axial: Aparafuse diretamente ambas as extremidades no equipamento para movimento direto de empurrar e puxar

     -- Montagem de suporte lateral: Suporte miniatura opcional para instalação lateral, adequado para giro ou direção lateral

   2. Cenários típicos de aplicação

     -- 3C e Eletrônicos: Teste de durabilidade de botões móveis, fixação de peças de microplástico, ejeção e posicionamento de chips

     -- Instrumentação de precisão: comutação de mini válvulas, posicionamento de fibra óptica, mecanismos de ajuste fino

     -- Automação Geral: Carga/descarga de microcomponentes, descascamento leve de etiquetas, atuação de gabarito em miniatura

     -- Equipamento médico: movimento telescópico de pequenos instrumentos, propulsão de microfluidos, conjuntos de posicionamento de precisão

Guia de seleção rápida em 3 etapas

   1. Seleção do furo com base na carga útil

     -- φ2,5 para carga ≤50g;φ4 para carga 50~100g. Reserve uma margem de segurança mínima de 50% devido às características de baixo empuxo.

   2. Confirmação de AVC

     -- Selecione o curso de acordo com a distância de deslocamento necessária; priorize cursos mais curtos para operação estável de alta frequência.

   3. Seleção do modo de ação

     -- Simples ação (com sufixo S): Empurrar/puxar unidirecional com redefinição de mola para projeto de segurança contra falha de energia

     -- Dupla ação: condução linear precisa bidirecional sem mola de retorno

Resumo de uma frase

     O cilindro pneumático de pino ultraminiatura SOLH CJ1 está disponível em variantes de retorno por mola única e dupla ação com furo φ2,5 / φ4, design compacto ultraleve e direção da porta de ar ajustável, fornecendo movimento micro linear de precisão de baixo empuxo, amplamente adotado para testes 3C, instrumentos de precisão e equipamentos médicos de automação em miniatura.
