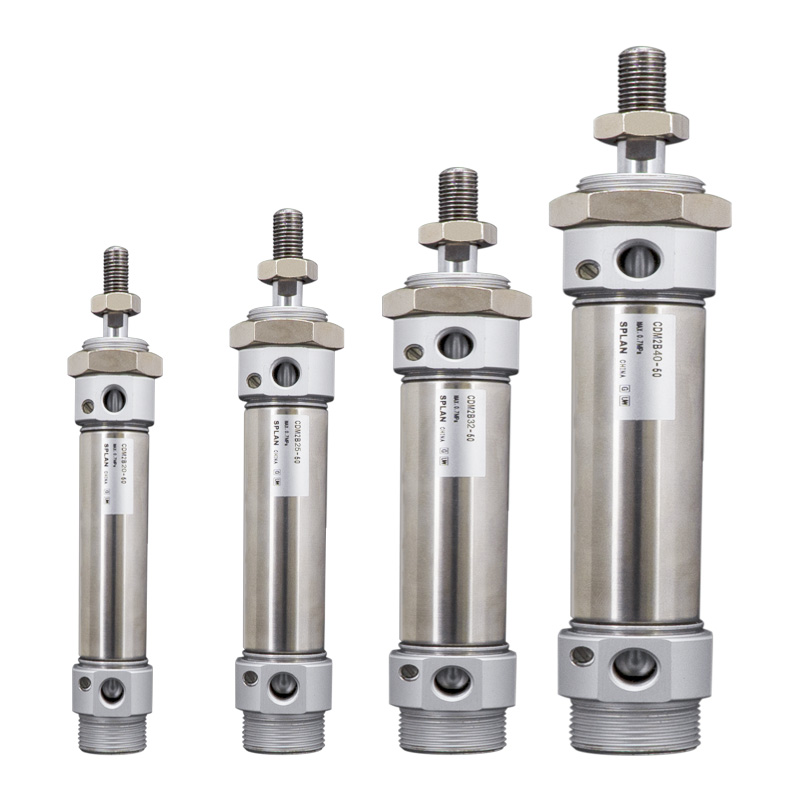

Mini cilindro de aço inoxidável série CM2 / CDM2 (ação dupla / simples)

Marca: SOLH da Richge Technology

Visão geral do produto

     SOLH CM2 / CDM2 são cilindros redondos de aço inoxidável padrão JIS B 8356, diâmetro interno φ20/25/32/40mm. Desempenho posicionado entre micro mini cilindros e cilindros padrão. Principais vantagens: resistência à corrosão, longa vida útil, opções de montagem diversificadas, saída de empuxo média compacta. Amplamente adotado para estações de carga média alimentícia, farmacêutica, eletrônica, embalagem e automação limpa.

Estrutura principal e recursos de design

   1. Padrão: Em conformidade com JIS B 8356, corpo redondo com dimensões de montagem universais.

   2. Material: cano de aço inoxidável 304, haste do pistão e tampas, à prova de ferrugem, resistente a ambientes úmidos, ácidos fracos, álcalis fracos e limpos.

   3. Estrutura: Tampas fechadas por roscas, contorno redondo reto, alta resistência mecânica e fácil manutenção.

   4. Variantes de Operação

     -- CM2B Dupla Ação: Fornecimento de ar em ambas as extremidades, modelo padrão mais popular

     -- CM2S / CM2T Simples Ação: S=Retorno por mola; T = Extensão da mola, reinicialização automática após corte de ar

     -- Haste Dupla CM2W: Haste estendida em ambos os lados, movimento síncrono, deslocamento efetivo duplicado

     -- Haste não rotativa CM2K: haste de pistão hexagonal, anti-torção para posicionamento preciso

   5. Almofada: Almofada de borracha padrão; almofada de ar (sufixo A) opcional para reduzir o ruído de impacto em alta velocidade.

   6. Vedação: Vedação bidirecional de baixo atrito com ranhura para reservatório de óleo. Baixa pressão inicial, operação sem óleo, vida útil ≥8 milhões de ciclos.

   7. Detecção de posição: versão CDM2 equipada com anel magnético integrado, compatível com interruptores magnéticos M9B/A93/Z73 para feedback de posição do pistão.

Regra completa de codificação do modelo

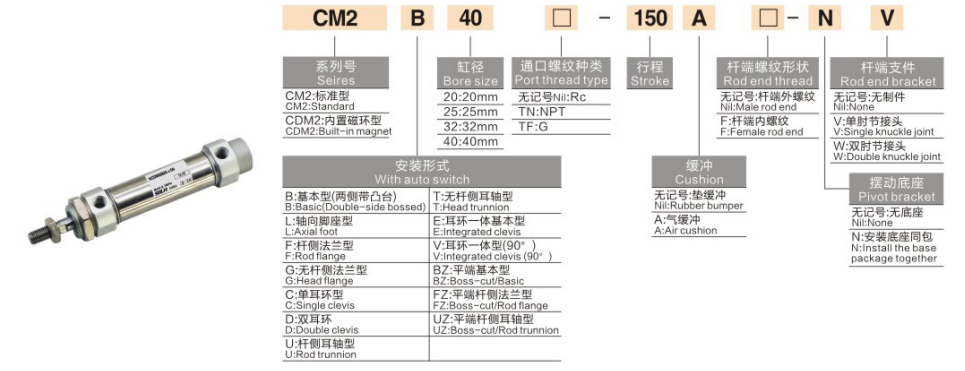

   1. Exemplo de modelo: CDM2B20-100A-B

   2. Exemplos de referência de pedido padrão

     -- CDM2B25-50-B: Bore25, acidente vascular cerebral 50, dupla ação, ímã embutido, almofada de borracha

     -- CDM2S32-75-B: Bore32, curso75, retorno por mola de ação simples

     -- CDM2K40-100-B: Bore40, acidente vascular cerebral 100, haste de pistão hexagonal não rotativa

Especificações técnicas do núcleo universal

Força teórica de impulso e tração @0,5MPa (haste única, unidade:N)

   1. CM2B de dupla ação

   2. CM2S de ação única (retorno por mola a 0,5 MPa)

Formas de montagem e modelos derivados

   1. Opções de montagem

     -- B Tipo Básico: Instalação direta através de roscas de tampa final (mais comum)

     -- Montagem em pé L: fixação do suporte de pé axial

     -- Flange F/G: Flange do lado da haste /flange do lado da cabeça

     -- Manilha C/D: Manilha simples/manilha dupla

     -- E Munhão: Munhão lateral para movimento de giro

   3. Principais Séries de Derivados

     -- CDM2B: Dupla ação padrão com ímã integrado

     -- CDM2S/T: Retorno por mola de ação única/extensão de mola

     -- CDM2W: Haste dupla dupla ação

     -- CDM2K: Haste de pistão hexagonal não rotativa

     -- CDM2R: Versão estreita de montagem direta para espaço axial limitado

Guia de seleção rápida em 3 etapas

   1. Seleção do furo: Calcule o impulso necessário e a carga horizontal, reserve ≥50% de margem de segurança; selecione CM2 preferencialmente para aplicações de carga média.

   2. Confirmação de curso: Adicione margem de deslocamento extra de 10 ~ 20 mm; Curso máximo: dupla ação ≤300mm, simples ação ≤100mm.

   3. Correspondência de configuração

     -- Operação: Dupla ação → B; retorno por mola de ação simples → S; requisito anti-torção → K

     -- Almofada: Adicione o sufixo A (almofada de ar) para movimento alternativo de alta velocidade

     -- Feedback de posição: Escolha o modelo equipado com ímã CDM2, combine os interruptores magnéticos M9B/A93

Resumo de uma frase

     O cilindro pneumático redondo de aço inoxidável padrão SOLH CM2 / CDM2 JIS é totalmente intercambiável com a série CM2 importada, disponível em variantes de dupla ação, simples ação, haste dupla e haste não rotativa, múltiplas opções de montagem, atuador linear de impulso médio ideal para equipamentos de automação limpa de alimentos, médicos, eletrônicos e embalagens.
