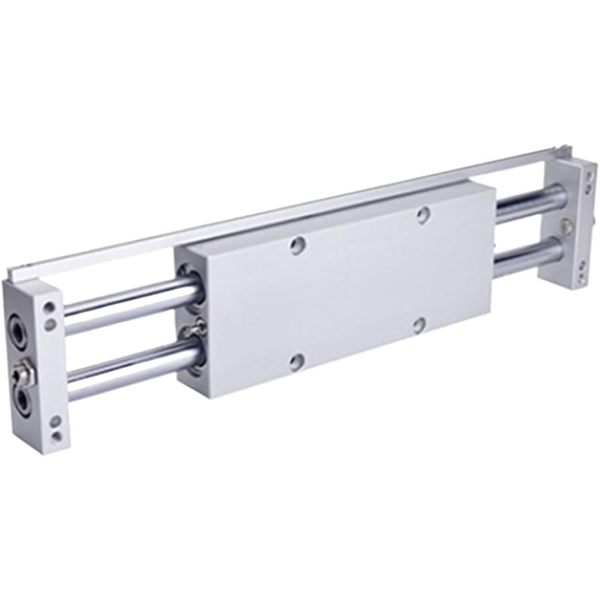

Cilindro deslizante de haste dupla série CX2 | Cilindro pneumático de baixo perfil e alto impulso

Marca: SOLH da Richge Technology

Visão geral do produto e principais recursos estruturais

A série SOLH CX2 é um cilindro profissional de rolamento deslizante de haste dupla e pistão duplo com perfil ultrabaixo, saída de empuxo duplo, precisão anti-rotação superior e forte resistência à carga lateral. Abrange diâmetros de φ10mm, φ15mm e φ25mm com cursos padrão de 25mm a 200mm. Projetada para espaços de instalação compactos, orientação de precisão e operações de empurrar/puxar cargas médias e pesadas, esta série é amplamente aplicada em várias estações automatizadas de precisão. Modelos estendidos, incluindo CXWM (rolamento deslizante com amortecedor hidráulico) e CXWL (rolamento de esferas com amortecedor hidráulico) estão disponíveis para condições de trabalho de alta velocidade e alto impacto.

Principais vantagens estruturais

• Saída de impulso duplo de haste dupla: Adotando uma estrutura integrada de pistão duplo e haste dupla, o impulso teórico é o dobro de um cilindro de haste única com o mesmo tamanho de furo, proporcionando força motriz poderosa e excelente rigidez estrutural geral. O modelo CX2 padrão adota orientação de rolamento deslizante de alta precisão para movimento linear estável.

• Precisão ultra-alta de anti-rotação e posicionamento: A estrutura simétrica de haste dupla proporciona um desempenho anti-rotação mecânico confiável. A precisão antirrotação atinge ±0,1° (φ10) e ±0,02° (φ25), garantindo excelente estabilidade de posicionamento repetido. A usinagem paralela de alta precisão entre a superfície de montagem e as hastes do pistão aumenta muito a resistência a cargas laterais e excêntricas.

• Montagem multidirecional flexível e de baixo perfil: O design do corpo compacto ultrafino se adapta perfeitamente ao espaço estreito e confinado do equipamento. Tanto o corpo do cilindro quanto a placa final suportam instalação fixa, permitindo dois modos de trabalho:corpo do cilindro fixo com placa final móvel ouplaca final fixada com corpo de cilindro móvel. Equipado com furos de montagem em quatro lados e portas de tubulação em três direções, ele suporta fixação nas direções superior, inferior e lateral com layout flexível de tubulação de ar.

• Operação suave e longa vida útil: A estrutura alternativa de dupla ação com amortecedores de borracha de extremidade dupla como configuração padrão reduz efetivamente o impacto do movimento e o ruído operacional. As versões opcionais do amortecedor hidráulico CXWM/CXWL fornecem excelente absorção de choque para operação em alta e baixa velocidade, proporcionando redução de ruído e desempenho de amortecimento livre de manutenção. O design isento de óleo adapta-se a ambientes de trabalho limpos e minimiza os custos diários de manutenção.

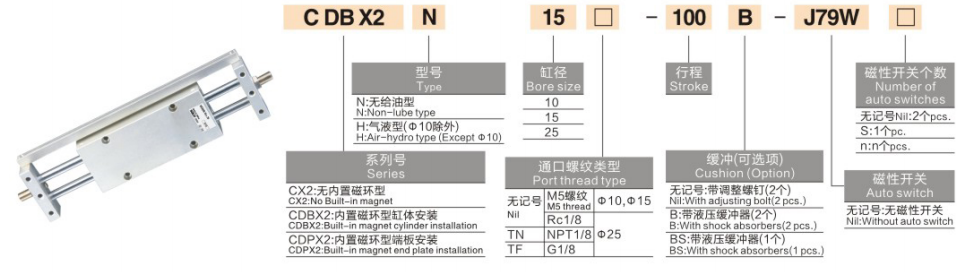

Regras completas de nomenclatura de modelo

Exemplos de modelos: CX2N15-50 | CX225-100-M9BW

Exemplos de referência de pedido padrão

• CX210-25: furo de 10 mm, curso de 25 mm, tipo padrão sem interruptor magnético

• CX215-75-2S: furo de 15 mm, curso de 75 mm, interruptores magnéticos duplos para detecção de posição dupla

• CX2N25-100: furo de 25 mm, curso de 100 mm, tipo sem magnetismo para cenários sensíveis a magnetismo

Parâmetros técnicos principais padrão

(Condições de teste padrão: temperatura normal de 20 ℃, pressão nominal de 0,5 MPa)

1. Especificações Gerais de Desempenho

• Modo de operação: Dupla ação (condução síncrona de pistão duplo)

• Faixa de pressão de trabalho: 0,15~0,7MPa; Pressão de prova: 1,05 MPa

• Temperatura ambiente: -10℃~60℃ (ambiente convencional sem gelo)

• Velocidade operacional do pistão: 50~500 mm/s (padrão CX2); até 800 mm/s (versões de alta velocidade CXWM/CXWL)

• Modo buffer: Amortecedor de borracha de extremidade dupla (padrão); amortecedor hidráulico opcional para modelos CXWM/CXWL

• Modo de Lubrificação: Operação isenta de óleo e livre de manutenção, adequada para ambientes industriais limpos

2. Dados teóricos de duplo impulso (Unidade: N)

3. Dados de Torque Lateral Admissível (Unidade: N·m)

4. Dados de peso do produto (curso de 50 mm, unidade: kg)

Cenários típicos de aplicação

• Transferência de material de precisão: Ideal para translação de peças eletrônicas e semicondutoras, troca de paletes e empurrar/puxar gabaritos. A precisão anti-rotação ultra-alta garante deslocamento zero durante processos de posicionamento e transferência de alta precisão.

• Elevação de carga média-pesada: Adequado para levantamento de peças em linha de produção, ejeção de molde e condução de carga pesada de curso curto. A estrutura exclusiva de duplo impulso e a forte capacidade de carga anti-excêntrica proporcionam um desempenho de condução estável e poderoso.

• Estações de automação em espaços confinados: Perfeito para instalação de equipamentos com espaços estreitos, layout compacto horizontal e arranjo denso de vários cilindros. O corpo discreto e o design de montagem multidirecional maximizam a utilização do espaço.

• Ambientes de trabalho de alta limpeza: O design isento de óleo e com baixo teor de poeira se adapta a equipamentos médicos, alimentícios e eletrônicos de precisão. A versão opcional sem magnetismo (tipo N) combina perfeitamente com cenários de aplicações sensíveis ao magnetismo sem interferência magnética.

Guia de seleção rápida em três etapas

1. Seleção do tamanho do furo: Selecione o tamanho do furo de acordo com a carga de trabalho real. Garanta o empuxo duplo teórico ≥ carga real × 1,5 com margem de segurança suficiente. Priorize o modelo de furo grande φ25 para condições de trabalho com cargas laterais pesadas.

2. Seleção de traços: O curso padrão varia de 25 mm a 200 mm, selecione de acordo com os requisitos reais de deslocamento. Prefira modelos de amortecedor CXWM/CXWL para condições de trabalho de longo curso, alta velocidade e impacto frequente.

3. Seleção de configuração funcional

￮ Detecção de posição final dupla: Selecione a configuração do interruptor magnético duplo 2S para posicionamento preciso do limite de curso.

￮ Condições de trabalho de alta velocidade e impacto: Escolha versões atualizadas CXWM (rolamento deslizante + amortecedor hidráulico) / CXWL (rolamento de esferas + amortecedor hidráulico).

￮ Cenários sensíveis ao magnetismo: Adote um cilindro livre de magnetismo do tipo N para evitar interferência magnética.

Resumo de uma frase

     O cilindro deslizante de haste dupla da série SOLH CX2 integra saída de impulso duplo, precisão anti-rotação ultra-alta, estrutura compacta de baixo perfil e flexibilidade de montagem multidirecional, fornecendo soluções de condução de carga média-pesada estáveis ​​e confiáveis ​​para equipamentos automatizados de precisão em espaços confinados.
