Cilindro Duplo Compacto Série CXSJ | Cilindro de haste dupla de pistão duplo ultrafino

Marca: SOLH da Richge Technology

Visão geral do produto e estrutura central

A série SOLH CXSJ é uma versão ultracompacta atualizada do cilindro duplo CXS padrão. Adotando uma estrutura integrada de pistão duplo e haste guia dupla, ele ofereceimpulso duplo em comparação com cilindros simples e atinge precisão de rotação zero de ±0,1°. Otimizada com comprimento mais curto, largura mais estreita e peso mais leve do que os modelos CXS tradicionais, a série CXSJ apresenta montagem mais flexível e é especialmente projetada para aplicações de coleta e colocação, transferência de material, posicionamento preciso e prensagem de carga leve em espaços de automação ultra-confinados.

Principais vantagens estruturais

• Integração de pistão duplo e haste guia dupla: Configurações opcionais de rolamento deslizante (M) e rolamento de esferas (L) com dimensões gerais universais, equilibrando durabilidade, precisão e custo para diversas condições de trabalho.

• Base de interruptor magnético reversível: Suporta instalação em 4 direções sem interferência estrutural, permitindo detecção flexível de posição em vários ângulos e adaptação de montagem simétrica esquerda/direita.

• Buffer padrão e design magnético: Equipado com amortecedores de borracha de extremidade dupla para amortecimento estável; o anel magnético integrado (sufixo Z) é reservado para instalação de chave magnética. Sem opção de amortecedor de ar (AZ), o amortecedor de borracha serve como absorção de choque padrão.

• Design de porta dupla para furos pequenos: Os diâmetros φ6 e φ10 suportam tubulação dupla axial e lateral, otimizando bastante o layout da tubulação em layouts de equipamentos ultracompactos.

Classificação da subsérie principal (tipo de rolamento e haste)

A série CXSJ abrange quatro modelos principais para atender a cenários de trabalho de baixa velocidade, carga pesada, precisão de alta velocidade e saída dupla, alcançando cobertura total das demandas de automação compacta.

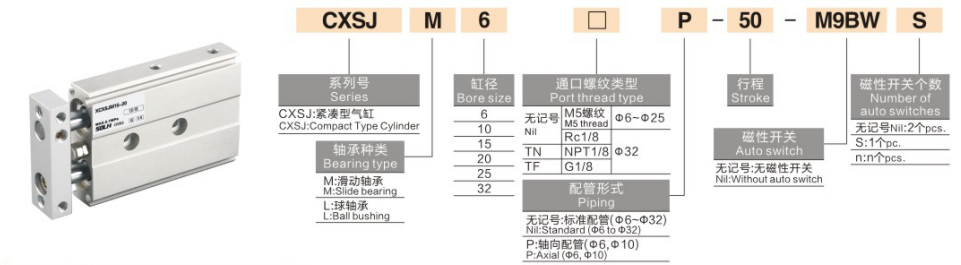

Regras completas de nomenclatura de modelo

Exemplo de modelo: CXSJL20-50Z-M9B

1. Definição de código de nomenclatura

1. Código da série: CXSJ + rolamento e tipo de haste (M / L / WM / WL)

2. Tamanho do furo: 6/10/15/20/25/32 mm (faixa de furo padrão completa)

3. Curso Padrão: 5/10/15/20/25/30/40/50/75/100mm (curso máximo: 100mm)

4. Configuração de buffer e anel magnético

￮ Z: Configuração padrão (anel magnético integrado + amortecedor de borracha de extremidade dupla, compatível com instalação de interruptor magnético)

￮ Sem sufixo Z: Tipo não magnético (interruptor magnético indisponível)

￮ Observação: A série CXSJ suporta apenas amortecedor de borracha, sem opção de amortecedor de ar (AZ)

5. Interruptor Magnético: Opcional D-M9B, D-A93, D-M9N; instalado diretamente em ranhuras laterais com compatibilidade de base reversível em 4 direções

6. Dispositivo de bloqueio (opcional): R (bloqueio de retração), P (bloqueio de extensão)

Parâmetros Técnicos Padrão Gerais

(Condições de teste padrão: temperatura normal de 20°C, ar seco)

• Modo de operação: Acionamento de pistão duplo de ação dupla (saída de empuxo duplo)

• Faixa de pressão de trabalho: 0,1~0,7MPa (φ6: mínimo 0,15MPa; φ10~φ32: mínimo 0,1MPa)

• Pressão de prova: 1,05 MPa

• Temperatura ambiente: -10℃~60℃ (ambiente sem gelo)

• Velocidade operacional: 30 ~ 800 mm/s (tipo CXSJL de alta velocidade até 800 mm/s; CXSJM 30 ~ 600 mm/s)

• Precisão Anti-Rotação: ±0,1° (precisão de torção zero, consistente com a série CXS padrão)

• Modo buffer: Somente amortecedor de borracha de extremidade dupla (sem opção de amortecedor de ar)

• Tamanho da porta da tubulação

￮ φ6 / φ10: M5×0,8 (suporte para tubulação dupla axial e lateral)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (somente tubulação lateral)

• Método de montagem: Montagem em 3 lados (inferior/superior/lateral); base reversível suporta instalação simétrica esquerda e direita

Dados teóricos de impulso e tensão (@0,5MPa, Unidade: N)

A estrutura de pistão duplo forneceforça de saída dupla em comparação com cilindros de pistão único do mesmo diâmetro

Comparação de diferenças principais CXSJ vs CXS

CXSJ é a versão ultracompacta atualizada do CXS, otimizada especificamente para cenários de automação em espaços estreitos

Guia de seleção rápida

1. Seleção de tipo de rolamento e haste: Escolha CXSJM para ambientes com carga pesada e poeira resistentes ao desgaste; selecione CXSJL para movimento alternativo suave e frequente de alta velocidade; adote CXSJWM/CXSJWL para saída de haste de extremidade dupla e operação síncrona bilateral.

2. Seleção de versão do modelo: Prefira CXSJ para espaço ultracompacto e demandas de tubulação axial; escolha CXS padrão se for necessário amortecimento de ar ou resistência a impactos pesados.

3. Seleção de configuração magnética: Selecione o sufixo Z para detecção de posição com chaves magnéticas; omitir Z para cenários não magnéticos e sensíveis a interferências magnéticas.

4. Seleção de furo e curso: Determine o tamanho do furo com base na carga real e na demanda de empuxo; a faixa de curso padrão é de 5 ~ 100 mm (limite máximo de curso: 100 mm).

Resumo de uma frase

     O cilindro duplo ultracompacto da série SOLH CXSJ apresenta alto impulso de pistão duplo e haste dupla, precisão de rotação zero de ± 0,1°, tamanho otimizado ultrafino e montagem flexível de 4 vias, sendo a solução pneumática ideal para coleta e posicionamento de alta precisão, posicionamento e prensagem leve em equipamentos automatizados ultraconfinados.
