Cilindro sem haste de acoplamento magnético série CY1 | Modelo Econômico Básico Clássico

Marca: SOLH da Richge Technology

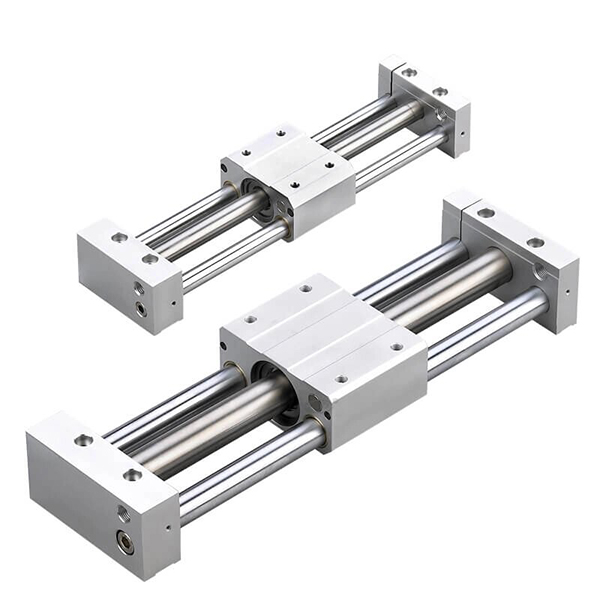

CY1S
CY1L

Visão geral do produto

     A série SOLH CY1 é um cilindro sem haste de acoplamento magnético clássico e econômico, servindo como o antecessor fundamental da série CY3 atualizada. Ele adota uma estrutura de acionamento magnético síncrono sem contato, onde o pistão interno e a mesa deslizante externa se movem simultaneamente por meio de forte força magnética. Apresentando operação totalmente fechada com vazamento zero, estrutura compacta e desempenho econômico, ele é dedicado a aplicações de acionamento linear de carga leve a média e curso médio-longo. Com uma faixa de diâmetro de φ6 a φ63 mm, um curso padrão de até 1.000 mm e um curso máximo estendido de 1.500 mm, esta série abrange modelos de guia diversificados para atender às demandas de vários cenários, tornando-o o atuador sem haste de classe limpa e econômico preferido para linhas de produção automatizadas em geral.

Posicionamento central e recursos estruturais

• Unidade de acoplamento magnético e desempenho limpo de vazamento zero: Ímãs permanentes de alta resistência integrados no pistão e na mesa deslizante realizam transmissão síncrona não mecânica. O corpo do cilindro totalmente fechado elimina vazamento de ar e emissão de poeira, adaptando-se completamente a ambientes de trabalho estritamente limpos nas indústrias de eletrônicos, equipamentos médicos e processamento de alimentos.

• Estrutura básica clássica e desempenho de alto custo: Adotando uma estrutura mecânica minimalista com menos componentes, a série CY1 reduz efetivamente os custos de fabricação e oferece maior competitividade de custos do que a série CY3 atualizada. O modelo básico CY1B não possui superfície de montagem integrada e requer suportes de extremidade dupla para instalação. Equipado com anel básico resistente ao desgaste e configuração de anel à prova de poeira, apresenta uma pressão de trabalho mínima de 0,18 MPa, com uma vida útil um pouco mais curta, mas totalmente competente para condições de trabalho padrão convencionais.

• Modelos Derivativos Diversificados para Cobertura Total: A linha completa de produtos abrange vários tipos de guia para atender às diferentes demandas de precisão e carga:

• CY1B: Tipo básico sem estrutura guia e superfície de montagem, necessitando de trilhos guia externos e suportes de extremidade dupla.

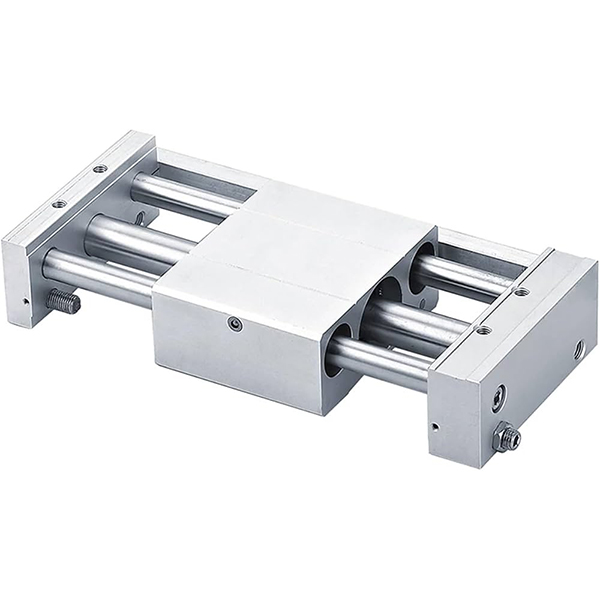

• CY1S: Guia deslizante com rolamento deslizante integrado, suportando operação com carga leve sem guias externas.

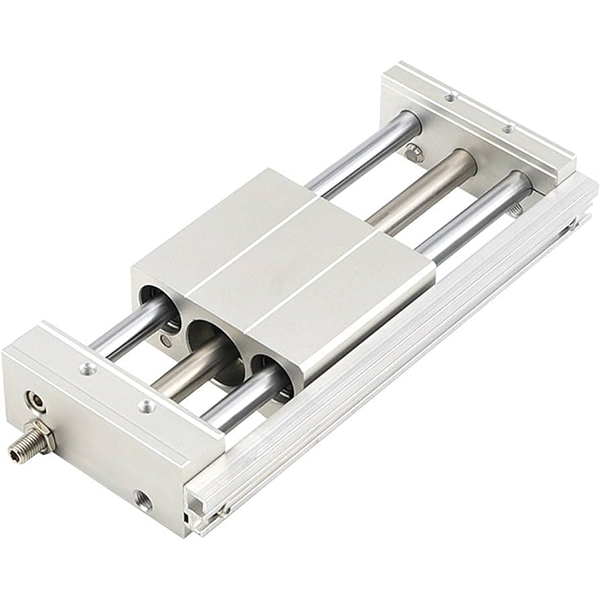

• CY1L: Tipo guia de rolamento de esferas com deslizamento ultra-suave e maior capacidade de carga para movimento estável de alta frequência.

• CY1H: Tipo de guia de alta precisão com excelente exatidão de posicionamento repetido para cenários de transferência de precisão.

• CY1F: Tipo fino de baixo perfil com altura total reduzida em 29%, perfeitamente adequado para espaços de instalação de equipamentos ultracompactos.


• Buffer padrão e configuração opcional de alta velocidade: Os amortecedores de borracha de extremidade dupla padrão absorvem efetivamente o impacto operacional e reduzem o ruído de funcionamento. Amortecedores hidráulicos externos opcionais suportam operação estável a uma velocidade máxima de 500 mm/s para condições de trabalho cíclicas de velocidade média-alta.

• Ampla compatibilidade de interruptores magnéticos: As ranhuras reservadas do interruptor universal no corpo do cilindro são compatíveis com os interruptores magnéticos das séries D-M9 e D-A9, permitindo a instalação de posição arbitrária e feedback flexível do sinal de curso.

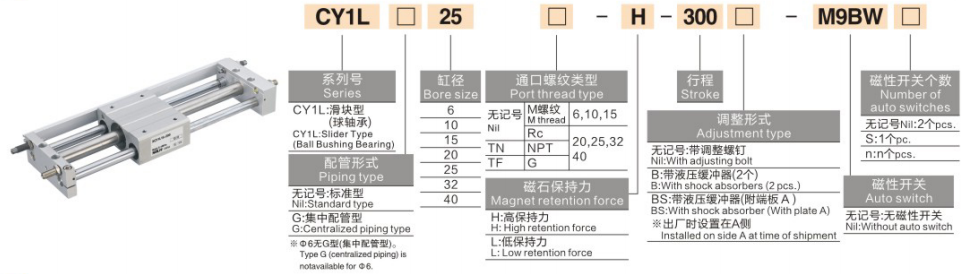

Regra completa de codificação do modelo

Exemplos de modelos: CY1B20-500 | CY1S40-800-M9PL

Exemplos de referência de pedido padrão

• CY1B20-500: furo de 20 mm, curso de 500 mm, tipo básico sem chave magnética

• CY1S40-800-M9PL: furo de 40 mm, curso de 800 mm, tipo guia deslizante com interruptor de posição magnético

Especificações técnicas principais (condição padrão de 20 ℃)

1. Especificações Gerais Básicas

• Modo de operação: Transmissão síncrona sem contato com acoplamento magnético de dupla ação

• Fluido de Trabalho: Ar comprimido (padrão de operação sem óleo)

• Temperatura ambiente: 5~60℃ (sem ambiente de trabalho congelado)

• Faixa de pressão de trabalho: 0,18~0,7MPa; Pressão de prova: 1,05 MPa

• Velocidade operacional padrão: 50 ~ 500 mm/s

• Modo buffer: Amortecedor de borracha de extremidade dupla padrão; amortecedor hidráulico externo opcional para cenários de alta velocidade

• Força de retenção magnética: 49~2450N (aumenta progressivamente com o tamanho do furo)

2. Gráfico dos principais parâmetros de desempenho (@0,5MPa)

Diretrizes básicas de configuração e seleção

1. Seleção do tamanho do furo por carga e impulso

• φ6~φ15 (serviço micro leve): Adequado para cargas ≤2,5 kg, dedicado à transferência de componentes de precisão de curso curto em equipamentos eletrônicos de precisão em miniatura.

• φ20~φ32 (serviço leve geral): Combinado com carga leve de 4 ~ 10 kg, ideal para operações convencionais de empurrar e puxar de longo curso (≤1000 mm) em linhas de produção automatizadas em geral.

• φ40~φ63 (serviço médio): Aplicável para cenários de carga média de 16 ~ 40 kg, perfeitamente adaptado ao manuseio de longo curso e condições de trabalho cíclicas de alta frequência em equipamentos de embalagem e automação logística.

2. Seleção de modelo e sistema de orientação

• CY1B Tipo Básico: O modelo mais econômico, sem estrutura de orientação integrada. Trilhos-guia lineares externos são obrigatórios, adequados para projetos e equipamentos com orçamento limitado e estruturas de guia reservadas.

• Tipo de guia deslizante CY1S: Equipado com guia de rolamento deslizante embutida, não necessitando de guias auxiliares externas para cargas leves (≤10kg), apresentando instalação simples e ampla universalidade.

• Tipo de guia de rolamento de esferas CY1L: Adota estrutura de rolamento de esferas de alta precisão com resistência ao deslizamento ultrabaixa e vida útil prolongada, especialmente projetada para condições de trabalho cíclicas de alta velocidade e alta frequência.

• Tipo de alta precisão CY1H: Configurado com mecanismo de orientação linear de precisão, alcançando precisão de posicionamento repetido de até ± 0,02 mm, aplicável para posicionamento de alta precisão e cenários de transferência de microdistância.

• Tipo de baixo perfil CY1F: Estrutura fina otimizada com altura total reduzida em 29%, resolvendo o problema de espaço de instalação vertical limitado para equipamentos automatizados compactos.

3. Seleção de ambiente e configuração funcional

• Adaptação ao Ambiente Limpo: O design de transmissão magnética sem contato com vazamento zero e livre de poeira atende aos padrões de produção higiênicos; Os modelos CY1S e CY1L são preferidos para operação em sala limpa de longo prazo.

• Atualização das condições de trabalho em alta velocidade: Equipar com amortecedores hidráulicos externos para eliminar o impacto final, suportando de forma estável a velocidade de operação contínua de até 500 mm/s.

• Feedback de posição de precisão: Combine com interruptores magnéticos da série D-M9 ou D-A9 para realizar o posicionamento do curso multiponto e saída de sinal em tempo real.

Cenários típicos de aplicação industrial

• Transferência de materiais para salas limpas: A estrutura de acoplamento magnético de poluição zero é amplamente utilizada para manuseio de materiais de longa distância em oficinas de semicondutores e LCD livres de poeira, evitando a contaminação secundária de ambientes de trabalho limpos.

• Deslocamento da peça na linha de embalagem: O design de alto custo-desempenho se adapta ao empurrar e puxar de longo curso de peças leves e médias em equipamentos de embalagem de alimentos e produtos farmacêuticos, com baixa taxa de falhas e manutenção diária simples.

• Controle de porta de equipamento automatizado: A estrutura compacta sem haste economiza espaço de instalação externa, adequada para abertura e fechamento de longo curso de portas de proteção de equipamentos e proteções contra poeira.

• Posicionamento da linha de montagem de longo curso: Coopera com módulos de orientação correspondentes para obter um posicionamento de precisão estável em um curso ultralongo de 1 ~ 1,5 m, atendendo às demandas de posicionamento cíclico contínuo das linhas de produção.

• Solução Alternativa Econômica: Um substituto ideal com baixo custo para a série CY3 de alto preço em projetos de automação com orçamento limitado, satisfazendo totalmente os requisitos básicos de acionamento linear de longo curso.

Comparação de desempenho principal da série CY1 vs CY3

Guia de seleção rápida em três etapas

1. Confirmação do tamanho do furo: Calcule o empuxo necessário com base no peso da carga com um fator de segurança ≥2. Regras recomendadas: ≤2,5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Confirmação do tipo de modelo: Escolha CY1B para orçamento ultrabaixo; CY1S para instalação sem guia de carga leve; CY1L para operação em alta velocidade e alta frequência; CY1H para demandas de posicionamento de alta precisão.

3. Confirmação de especificação de curso: Selecione o curso padrão de 50 ~ 1000 mm para uso convencional; curso estendido opcional de até 1.500 mm para demandas de condução de média e longa distância.

Resumo de uma frase

     O cilindro sem haste de acoplamento magnético clássico da série SOLH CY1 é um atuador limpo econômico com vazamento zero com modelos de orientação diversificados, servindo como uma solução de acionamento linear básico de longo curso econômica para automação geral de carga leve e média e equipamentos de sala limpa.
