Cilindro sem haste de acoplamento magnético série CY3 | CY3B Basic / CY3R Tipo de montagem direta

Cilindro sem haste de acoplamento magnético série CY3 | CY3B Basic / CY3R Tipo de montagem direta

Marca: SOLH da Richge Technology

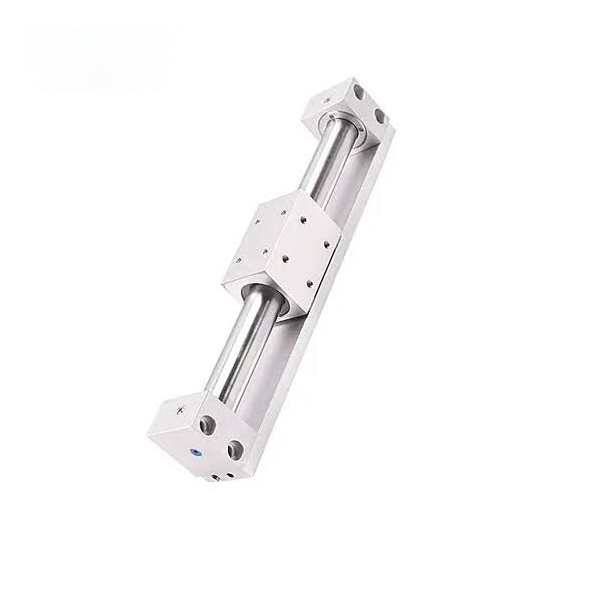

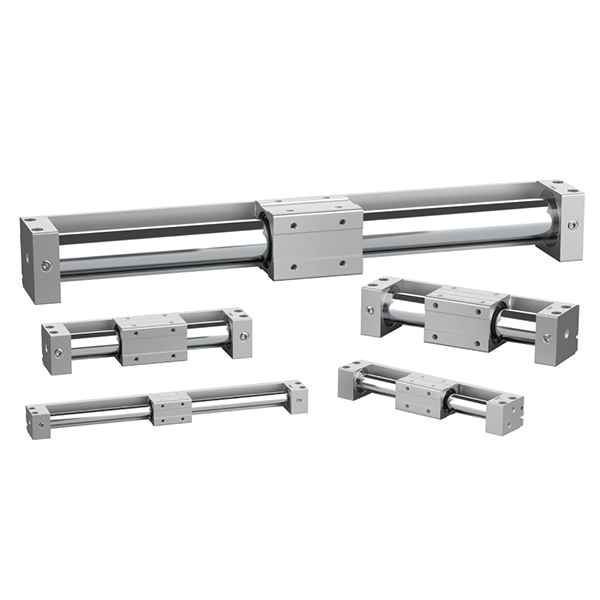

CY3R

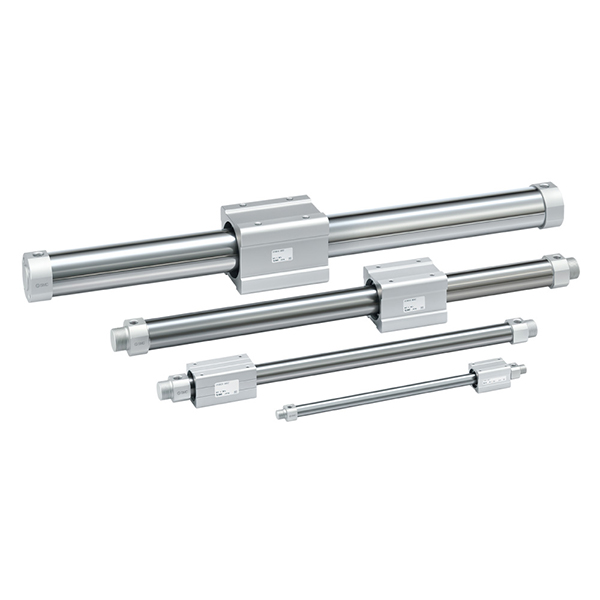

CY3B

Visão geral do produto

     A série SOLH CY3 é um cilindro sem haste de acoplamento magnético atualizado baseado na clássica série SMC CY1, dividido em dois modelos convencionais: tipo básico CY3B sem superfície de montagem e tipo de montagem direta CY3R. Ele adota uma estrutura de transmissão magnética sem contato totalmente fechada, realizando o movimento síncrono do pistão interno e da mesa deslizante externa através de um forte acoplamento magnético. Apresentando vazamento zero, operação livre de poeira e poluição, curso ultralongo e instalação compacta, é amplamente aplicável em cenários de condução linear de longa distância, de classe limpa, de carga leve a média. Com uma faixa de diâmetro de φ6 a φ63 mm e um curso máximo de 5.000 mm, ele economiza 50% de espaço de instalação em comparação com os cilindros de tirante tradicionais e serve como a solução preferida de acionamento limpo de longo curso para linhas de produção automatizadas de alto padrão.

Posicionamento central e recursos estruturais

• Transmissão de acoplamento magnético e operação limpa com vazamento zero: O pistão e a mesa deslizante adotam acionamento magnético síncrono com design de cilindro totalmente fechado. Nenhuma haste do pistão se estende para fora, alcançando total estanqueidade ao ar, zero vazamento e zero poluição por poeira. Combina perfeitamente com ambientes de produção rigorosos, como processamento de alimentos, equipamentos médicos e eletrônicos de semicondutores.

• Versão atualizada CY1 com durabilidade aprimorada: Em comparação com a série CY1 tradicional, o comprimento do anel resistente ao desgaste é aumentado em 70%, melhorando efetivamente a capacidade de carga e a estabilidade de deslizamento. O retentor de lubrificação integrado do anel à prova de poeira forma uma película lubrificante protetora duradoura, reduzindo a pressão mínima de trabalho para 0,12 MPa e prolongando bastante a vida útil. Exceto a especificação φ6, todos os outros modelos mantêm as mesmas dimensões de montagem do CY1 para substituição direta e atualização.

• Estrutura minimalista tipo básico CY3B: O cilindro liso não possui superfície de montagem reservada e requer suportes de suporte nas duas extremidades para fixação. A mesa deslizante não está equipada com estrutura de guia embutida, portanto, guias lineares externas ou hastes de guia são obrigatórias para evitar carga excêntrica e falha no desacoplamento magnético.

• Amortecedor de borracha padrão e especificação opcional de alta velocidade: Amortecedores de borracha de extremidade dupla integrados absorvem o impacto operacional e reduzem o ruído de funcionamento para uma operação cíclica convencional estável. A especificação opcional de alta velocidade X160 suporta uma velocidade operacional máxima de 1500 mm/s para se adaptar a condições de trabalho de alta frequência e movimento rápido.

• Instalação conveniente de interruptor magnético: As ranhuras dos interruptores pré-reservados em ambos os lados do corpo do cilindro são compatíveis com os interruptores magnéticos da série D-M9, proporcionando feedback de posição flexível e preciso em tempo real para o posicionamento do curso.

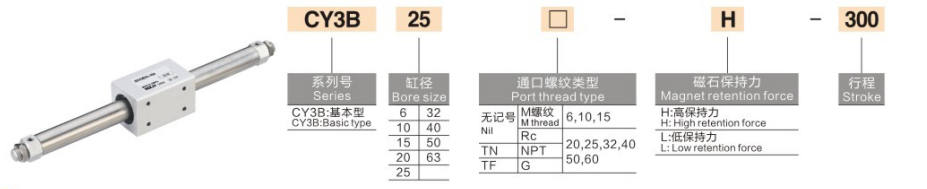

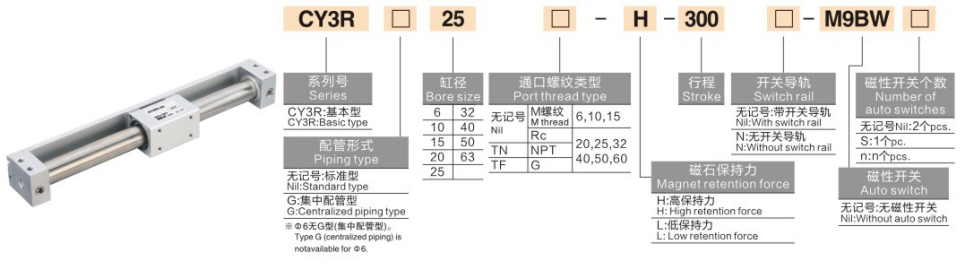

Regra completa de codificação do modelo

1. Exemplos de modelos: CY3B20-500 | CY3B40-800-M9PL

2. Exemplos de referência de pedido padrão

• CY3B20-500: furo de 20 mm, curso de 500 mm, tipo básico sem chave magnética

• CY3B40-800-M9PL: furo de 40 mm, curso de 800 mm, tipo básico com chave de posição magnética

Especificações técnicas principais (condição padrão de 20 ℃)

1 Especificações Gerais Básicas

• Modo de operação: Transmissão sem contato com acoplamento magnético de dupla ação

• Fluido de Trabalho: Ar comprimido (padrão de operação sem óleo)

• Temperatura ambiente: 5~60℃ (sem ambiente de congelamento)

• Faixa de pressão de trabalho: 0,12~0,7MPa; Pressão de prova: 1,0MPa

• Velocidade operacional: 50~500 mm/s (padrão); máx. 1500 mm/s (especificação opcional de alta velocidade X160)

• Modo buffer: Amortecedor de borracha de extremidade dupla padrão

• Força de retenção magnética: 19,6~2450N (aumenta com o tamanho do furo)

2 Gráfico dos principais parâmetros de desempenho (@0,5MPa)

Diretrizes básicas de configuração e seleção

1 Seleção do tamanho do furo por carga e impulso

• φ6~φ15 (serviço micro leve): Adequado para cargas ≤2,5kg, dedicado à transferência de precisão em cursos curtos de minicomponentes em equipamentos eletrônicos e médicos.

• φ20~φ32 (serviço leve geral): Combinado com carga leve de 4 ~ 10 kg, ideal para empurrar e puxar convencionais de longo curso (≤1000 mm) em linhas de produção automatizadas em geral.

• φ40~φ63 (serviço médio): Aplicável para cenários de carga média de 16 ~ 40 kg, perfeito para manuseio pesado de longo curso e operação cíclica de alta frequência nas indústrias de alimentos e embalagens.

Seleção de 2 tempos e sistema de orientação

• Faixa de curso: O curso padrão cobre 50 ~ 1000 mm; curso ultralongo estendido de até 5.000 mm para demandas especiais de condução em longas distâncias.

• Projeto de orientação externa obrigatório: O tipo básico CY3B não possui estrutura de orientação integrada. Trilhos deslizantes lineares externos ou hastes guia devem ser equipados para suportar a carga e evitar o desacoplamento magnético causado pelo desvio da força excêntrica.

• Método de fixação padrão: Fixado por suportes opcionais de duas extremidades com corpo de cilindro suspenso e atrito de contato zero, garantindo operação estável do acoplamento magnético.

3 Seleção de ambiente e configuração funcional

• Prioridade para ambientes limpos: O design sem vazamento e livre de poluição se adapta a condições de trabalho rigorosas, livres de poeira e estéreis nas indústrias alimentícia, médica e de semicondutores eletrônicos.

• Atualização das condições de trabalho em alta velocidade: Selecione a especificação opcional de alta velocidade X160 (máx. 1500 mm/s), equipada com amortecedores hidráulicos externos para eliminar o impacto de alta velocidade e garantir uma operação estável.

• Feedback de posição de precisão: Equipar com interruptores magnéticos da série D-M9 para obter posicionamento de curso preciso de dois ou vários pontos e feedback de sinal.

CY3B versus CY3R | Comparação de diferenças de modelos

Cenários típicos de aplicação industrial

• Transferência de materiais para salas limpas: A estrutura de acoplamento magnético com vazamento zero e livre de poeira é ideal para manuseio de materiais de longa distância em oficinas eletrônicas, de semicondutores e médicas sem poeira, sem contaminar ambientes limpos.

• Linhas de embalagem de alimentos e bebidas: O cilindro do cilindro de aço inoxidável à prova de ferrugem com superfície fácil de limpar se adapta aos padrões de produção higiênicos, adequado para deslocamento de longo curso de peças leves e médias em equipamentos de processamento de alimentos.

• Condução de porta e tampa do equipamento: Nenhum projeto de extensão de haste economiza espaço externo, perfeitamente aplicado para acionamento compacto de abertura e fechamento de longo curso de portas de proteção de equipamentos automatizados e tampas de blindagem.

• Plataforma de posicionamento de precisão de longo curso: Coopera com trilhos-guia externos de alta precisão para obter precisão de posicionamento repetido estável, adequado para posicionamento preciso de longa distância de 1 ~ 2 m e transporte cíclico de linhas de montagem.

• Substituição que economiza espaço para cilindros de tirante: Resolve o problema de ocupação de espaço dos cilindros de tirantes tradicionais em cenários de curso longo (>500 mm), reduzindo o espaço geral de instalação do equipamento em 50% para projetos de equipamentos compactos.

Guia de seleção rápida em três etapas

1. Confirmação do tamanho do furo: Calcule o empuxo necessário com base no peso da carga com um fator de segurança ≥2. Regras recomendadas: ≤2,5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Confirmação de especificação de curso: Selecione o curso padrão de 50 ~ 1000 mm para demandas convencionais; escolha especificação estendida para curso ultralongo de até 5.000 mm.

3. Correspondência de configuração funcional: Seleção de prioridades para condições de trabalho limpas e livres de poluição; atualize para especificação de alta velocidade X160 + amortecedor hidráulico para operação rápida; adicione interruptores magnéticos da série D-M9 para detecção de posição em tempo real.

Resumo de uma frase

     O cilindro sem haste de acoplamento magnético da série SOLH CY3 é um atuador CY1 atualizado e isento de óleo de grau limpo, com vazamento zero, curso ultra longo de 5.000 mm, baixa pressão inicial e tipos de montagem dupla, servindo como a solução ideal de acionamento linear de longo curso com economia de espaço para equipamentos de automação limpos de carga leve e média.
