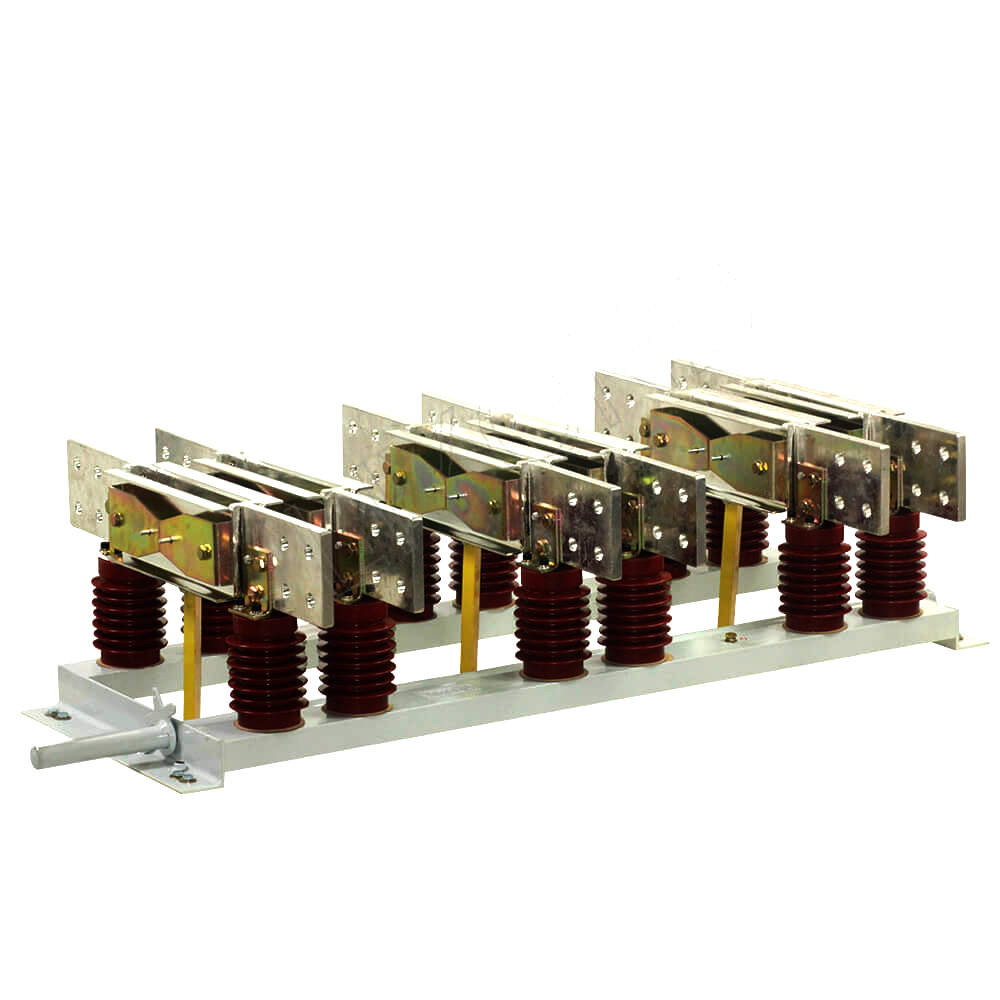

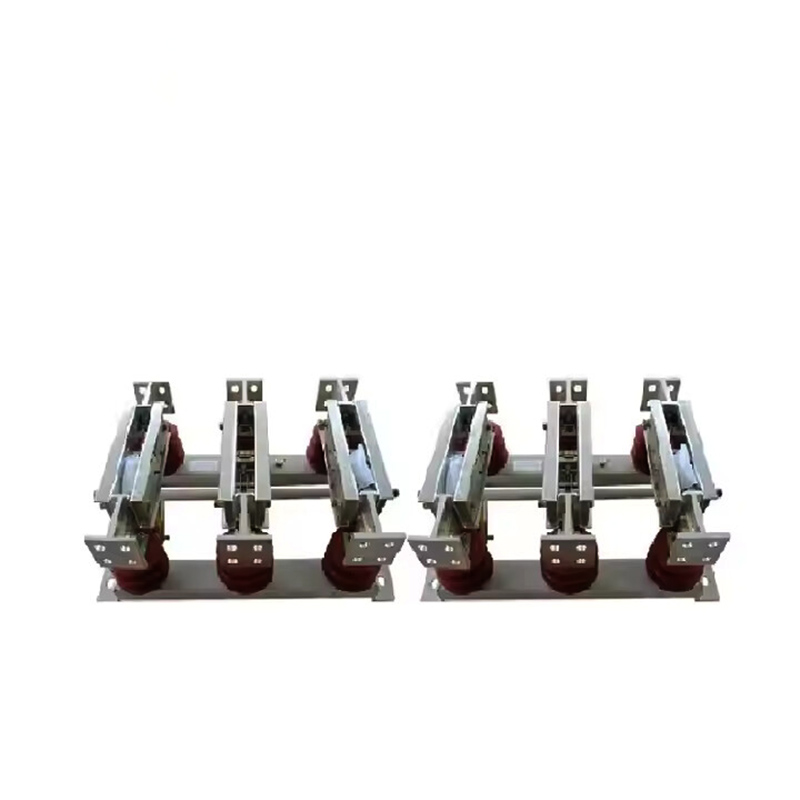

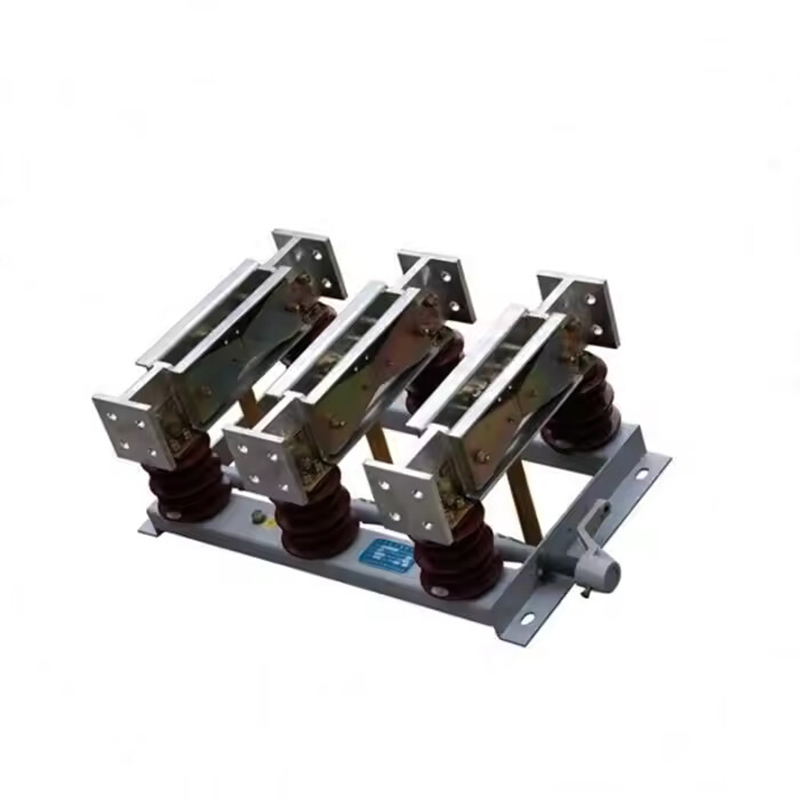

Alta tensão interna de alta corrente trifásica do interruptor de isolamento GN22-12 6300A

Alta tensão interna de alta corrente trifásica do interruptor de isolamento GN22-12 6300A

    O painel seccionador de alta tensão interno da série GN22-12 (C) (D) é usado em sistemas de energia com tensão nominal de 12kV, 50Hz e abaixo, para conectar, desconectar ou converter linhas sob tensão, mas sem carga.

Mecanismo correspondente: Equipado com CS6-1, CS6-2 e outros mecanismos de operação manual, e mecanismos de operação elétricos também podem ser usados.

   Esta série de chaves é operada pelo mecanismo de operação manual CS6-2 ou pelo mecanismo de operação elétrico e pode ser instalada no lado esquerdo ou direito do seccionador.

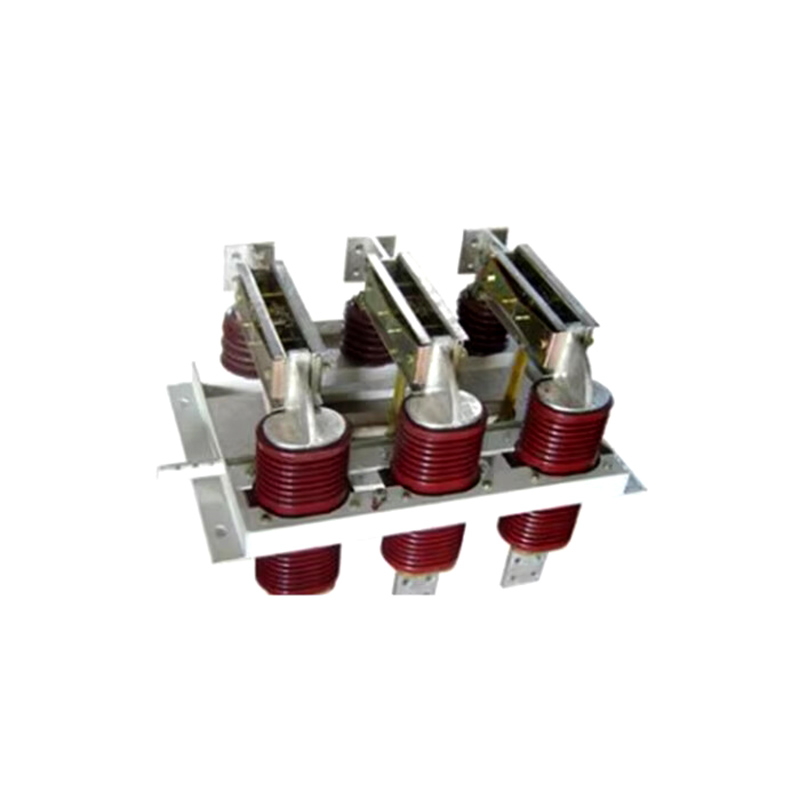

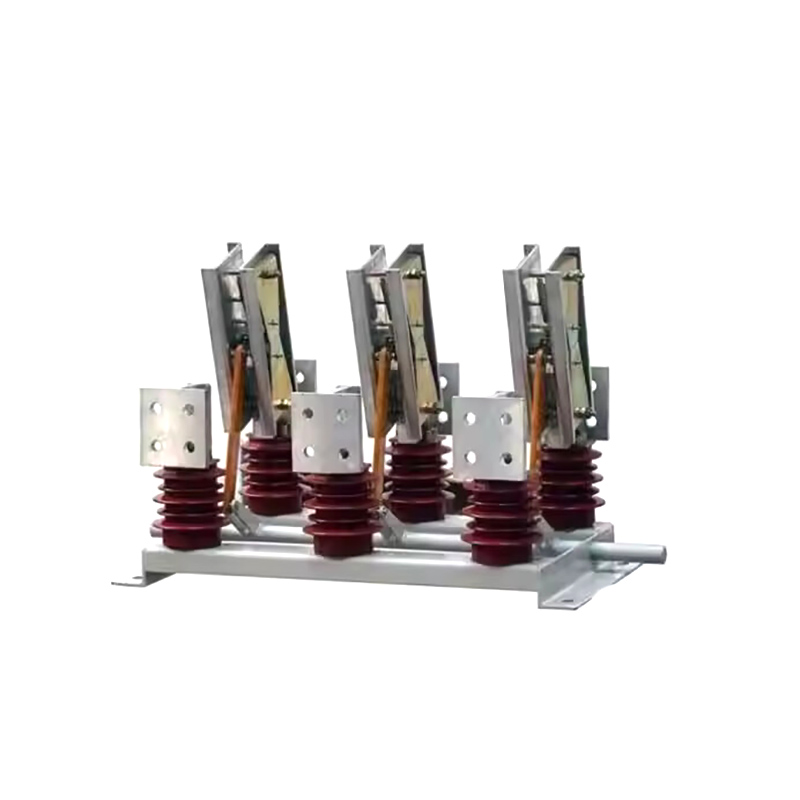

Características estruturais

Este produto é um interruptor de isolamento de alta corrente com uma estrutura de faca inferior comum trifásica. Ele adota um protótipo de travamento mecânico com ação de fechamento e contato em duas etapas, obtendo contato livre de desgaste, pequena força operacional, alta pressão de contato e boa estabilidade térmica dinâmica.

Áreas de aplicação:

Sistemas de manobra: Usados ​​em quadros de manobra em invólucro metálico para isolar e proteger circuitos elétricos.

Equipamentos de Distribuição de Energia: Ideais para utilização em subestações de energia, garantindo isolamento seguro do circuito durante a manutenção.

Usinas Elétricas: Utilizadas em aplicações internas onde o isolamento elétrico de alta tensão é necessário para operações e manutenção seguras.

Estações Transformadoras: Aplicadas em subestações transformadoras para isolamento seguro de circuitos transformadores.

Instalações de Energia Renovável: Podem ser usadas em sistemas de armazenamento de energia ou de energia renovável, como parques solares e eólicos, para proteção e isolamento durante a manutenção.

Condições ambientais de uso

1.Temperatura do ar ambiente: -15℃~40℃, temperatura média diária ≦35℃.

2.Altitude ≦1000m.

3. Condições de temperatura:

Umidade relativa média diária ≦95%, pressão média diária de vapor de água ≦2,2kPa;

Umidade relativa média mensal ≦90%, pressão média mensal de vapor de água ≦1,8kPa.

4.Intensidade do terremoto ≦8 graus.

5. Locais sem fogo, perigo de explosão, poluição severa, corrosão química e vibração severa.

Nota: Caso as condições de uso do produto ultrapassem as disposições acima, o usuário deverá negociar e decidir com a empresa.

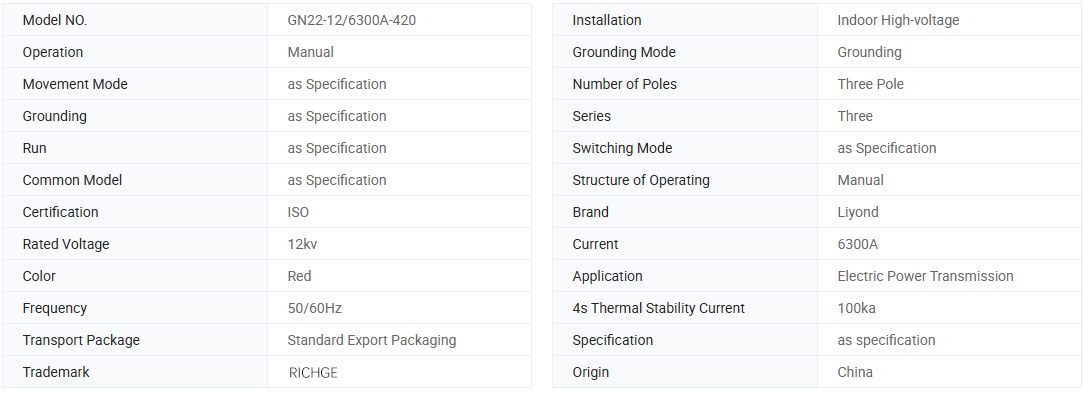

Informações básicas.

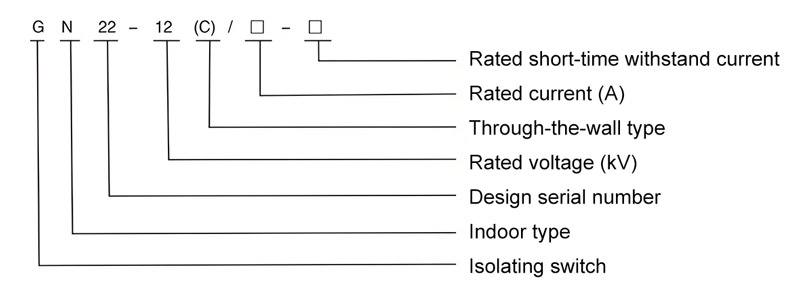

Descrever a exibição

Parâmetro técnico

Modelo.	Tensão nominal	Corrente nominal	Corrente de estabilidade térmica de 4 segundos (valor efetivo) kA	Corrente de estabilidade dinâmica (valor de pico) kA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22-12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22-12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22-12(C)(D)/6300A	12	6300	100	250
GN22-12(C)(D)/8000A	12	8000	100	250

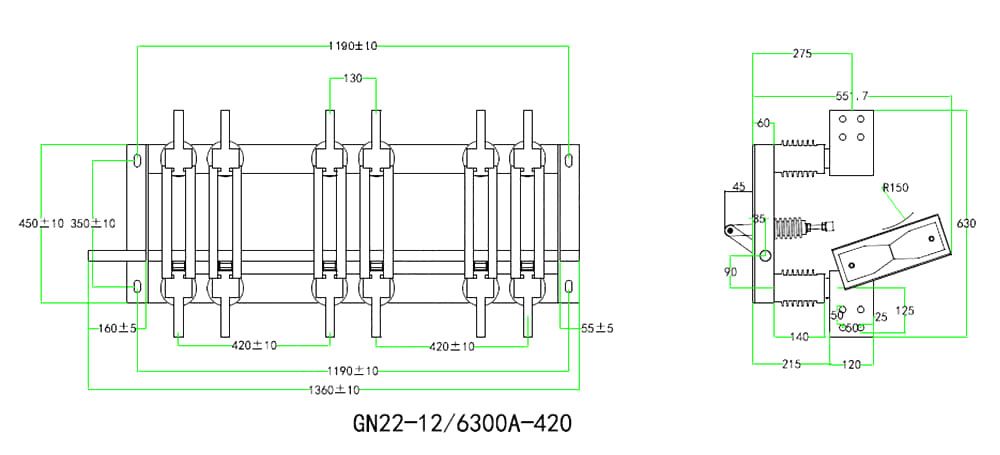

Referência de desenho dimensional (6300A)
