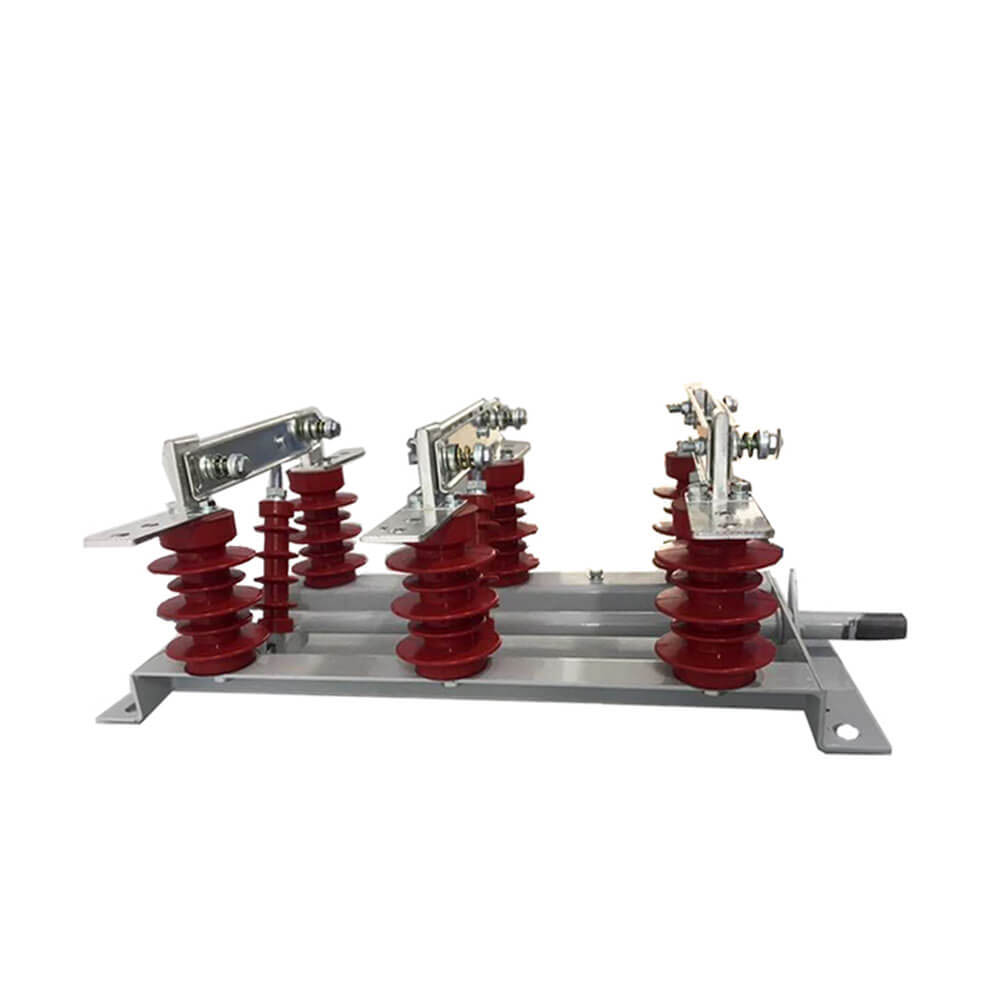

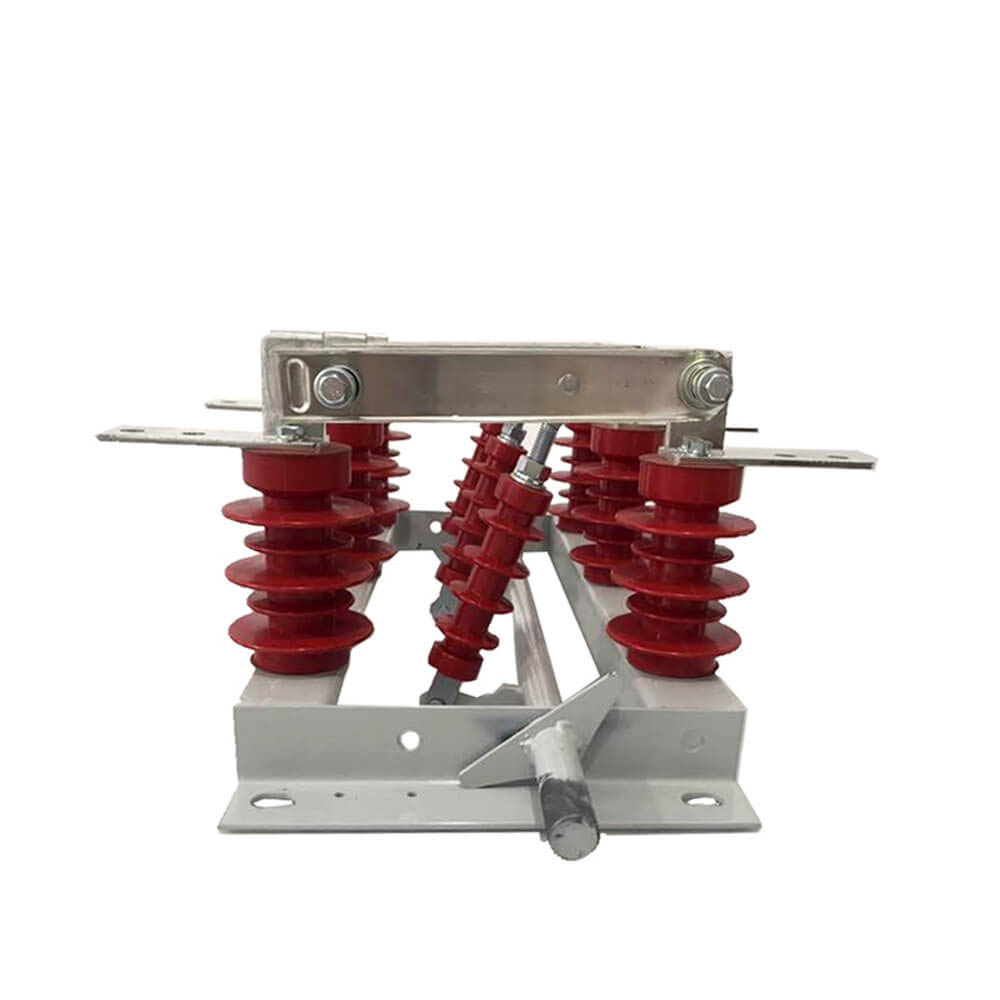

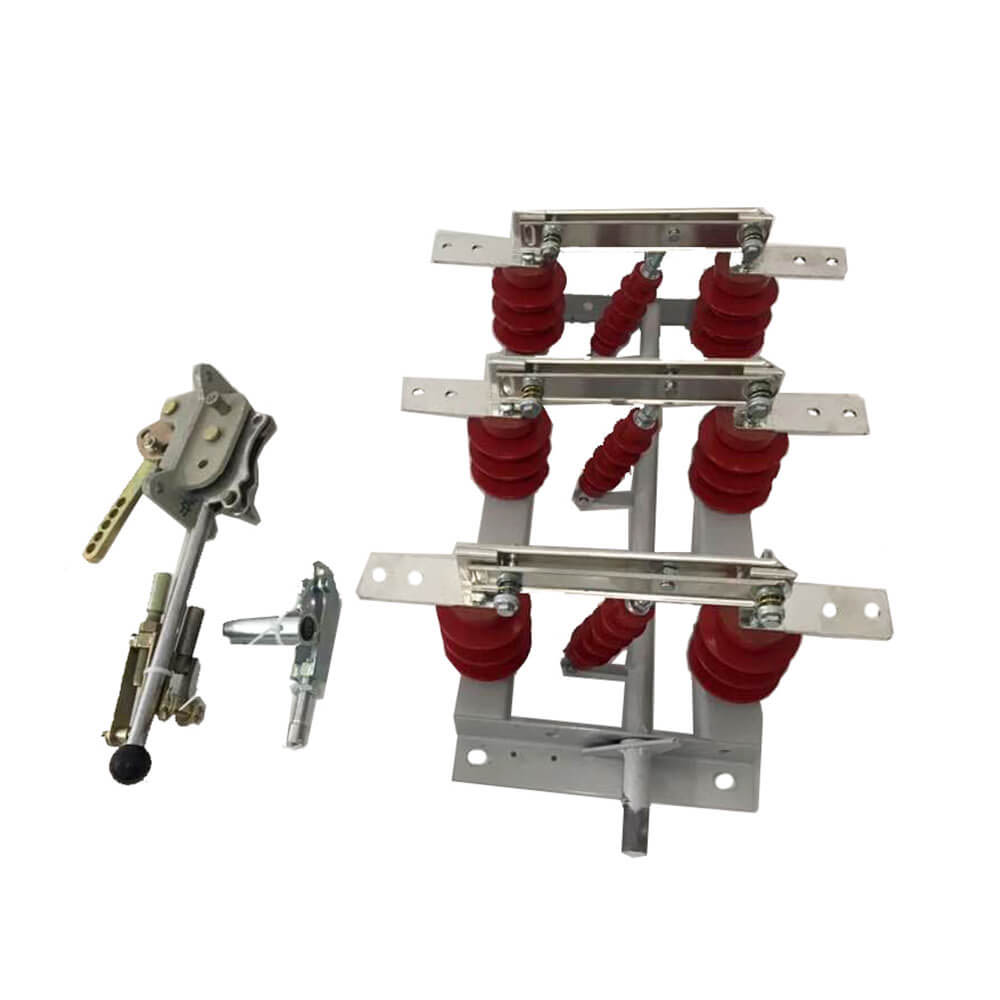

Interruptor de isolamento de alta tensão GN19-12/630A Interruptor de faca de interruptor central de parede de três estágios

   Interruptor de isolamento de alta tensão GN19-12/630A Interruptor de faca de interruptor central de parede de três estágios

     A parte condutora da chave seccionadora tipo GN19-12/400, 630, 1000, 1250 é fixada na base por dois isoladores de pilar para cada fase. (O tipo GN19-12C/400, 630, 1000, 1250 possui um isolador de pilar e um isolador de revestimento de porcelana.) As três fases são instaladas em paralelo, e a parte condutora consiste em contatos estáticos de facas de contato e suportes de contato (ou hastes condutoras). Cada fase da faca de contato é conectada ao meio do isolador de amarração, isolador de amarração e instalada na base do fuso conectado. O fuso é conectado à biela (fornecida pelo usuário) e ao mecanismo móvel do tipo CS6-1 através da alça. A faca de contato de conexão é composta por duas placas de cobre com fenda, o que não só aumenta a área de dissipação de calor da faca de contato para diminuir a temperatura inferior, mas também melhora a resistência mecânica da faca de contato, de modo que a estabilidade dinâmica da chave é melhorada. Uma extremidade da faca de contato é montada no bloco de contato (ou na haste condutora) por um parafuso (carro de Shaw). GN19-12/1000, 1250 em contato com a instalação da placa de travamento magnético, além da finalidade da placa de travamento magnético é que quando uma grande corrente de curto-circuito para aumentar a faca de contato de duas ranhuras entre o | atração. As chaves seccionadoras GN19-12/400, 630 têm um pequeno limite de corrente, portanto não há necessidade de adicionar uma placa de trava magnética.

Funções do produto

1. Isolamento e segurança: Após a desconexão, é estabelecida uma lacuna de isolamento confiável para garantir que o

2. Comutação de linha: Alterne e conecte a linha de acordo com os requisitos operacionais.

3. Comutação de baixa corrente: Usado para comutar pequenas correntes no circuito, como correntes de carga de buchas, barramentos, conectores, cabos curtos, correntes de capacitores de capacitores de equalização de tensão de comutação, correntes circulantes durante comutação de barramento duplo e correntes de excitação de transformadores de tensão.

4. Corrente de excitação do transformador: Dependendo das circunstâncias específicas dos diferentes tipos estruturais, pode comutar a corrente de excitação sem carga de transformadores de determinadas capacidades.

Tipos de isoladores de média tensão

Os isoladores de média tensão podem ser divididos em tipos externos e internos com base nos métodos de instalação:

- Isoladores externos de média tensão: Capazes de resistir a fatores naturais como vento, chuva, neve, sujeira, condensação, gelo e geada, adequados para instalação em plataformas externas.

- Isoladores internos de média tensão: Adequados para ambientes internos, normalmente exigindo maior desempenho de isolamento.

Com base na estrutura do suporte de isolamento, eles podem ser divididos em:

- Chave de isolamento de coluna única: usa diretamente o espaço vertical abaixo do barramento superior como isolamento elétrico, economizando espaço, reduzindo condutores de conexão e fornecendo estados de desconexão claros, particularmente adequados para transmissão de tensão ultra-alta.

- Chave Isoladora de Coluna Dupla: Indicada para maiores demandas de corrente, proporcionando maior estabilidade.

- Chave Isoladora de Três Colunas: Indicada para sistemas de energia mais complexos, oferecendo melhor capacidade de carga e confiabilidade.

Recurso

1: Função de isolamento de segurança - Durante a manutenção do equipamento elétrico, fornece uma lacuna elétrica clara e um ponto de desconexão para garantir a segurança do pessoal de manutenção.

2：Limitações Operacionais - A chave de isolamento não pode ser operada sob carga; não deve ser usado para interromper ou fechar correntes de carga ou correntes de curto-circuito. Chaves isolantes equipadas com câmara de extinção de arco podem operar sob pequenas cargas e linhas descarregadas.

Etapas operacionais

Operação de inicialização: Primeiro feche a chave de isolamento e, em seguida, feche o disjuntor ou a chave de carga.

Operação de desligamento: Primeiro abra o disjuntor ou chave de carga e, em seguida, abra a chave de isolamento.

Seleção de modelo

Ao selecionar uma chave isolante, certifique-se de que sua tensão nominal, corrente nominal, corrente de estabilidade dinâmica e corrente de estabilidade térmica atendam aos requisitos da aplicação. A função principal da chave isolante é desconectar circuitos sem corrente de carga, permitindo uma manutenção segura. Antes de operar a chave seccionadora, certifique-se de que o disjuntor desconectou o circuito.

Dicas de segurança

A chave seccionadora não possui dispositivo especializado de extinção de arco; não o opere sob condições de carga ou curto-circuito para garantir a segurança do equipamento e do pessoal.

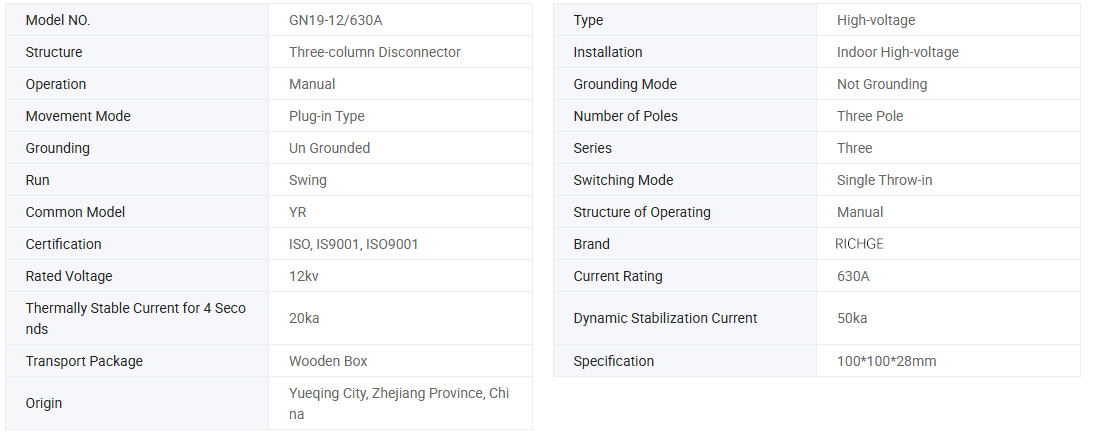

Informações básicas.

Parâmetro técnico

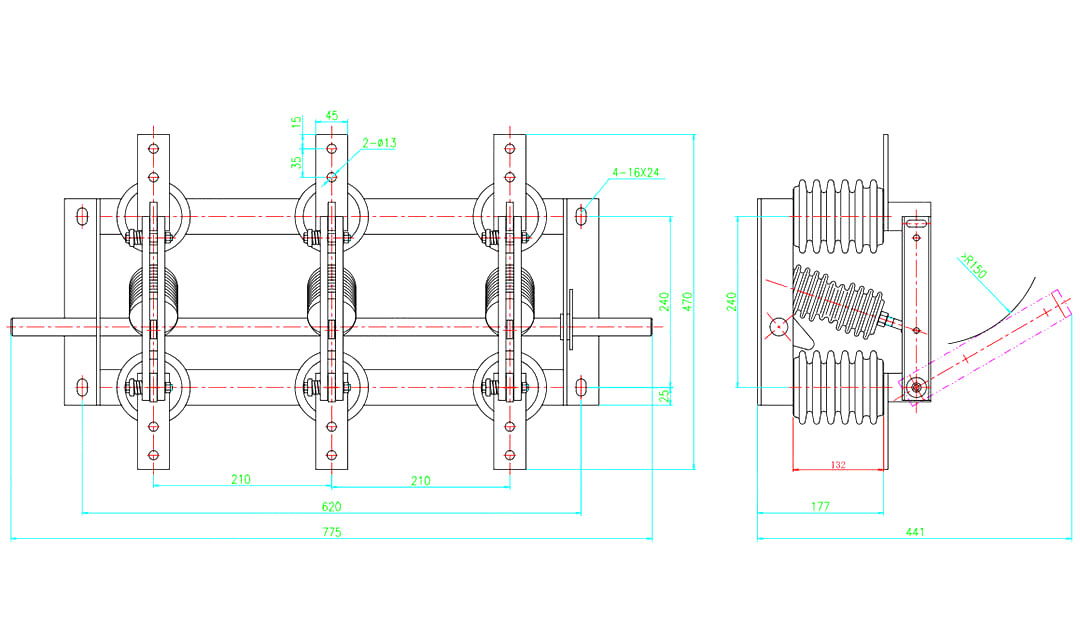

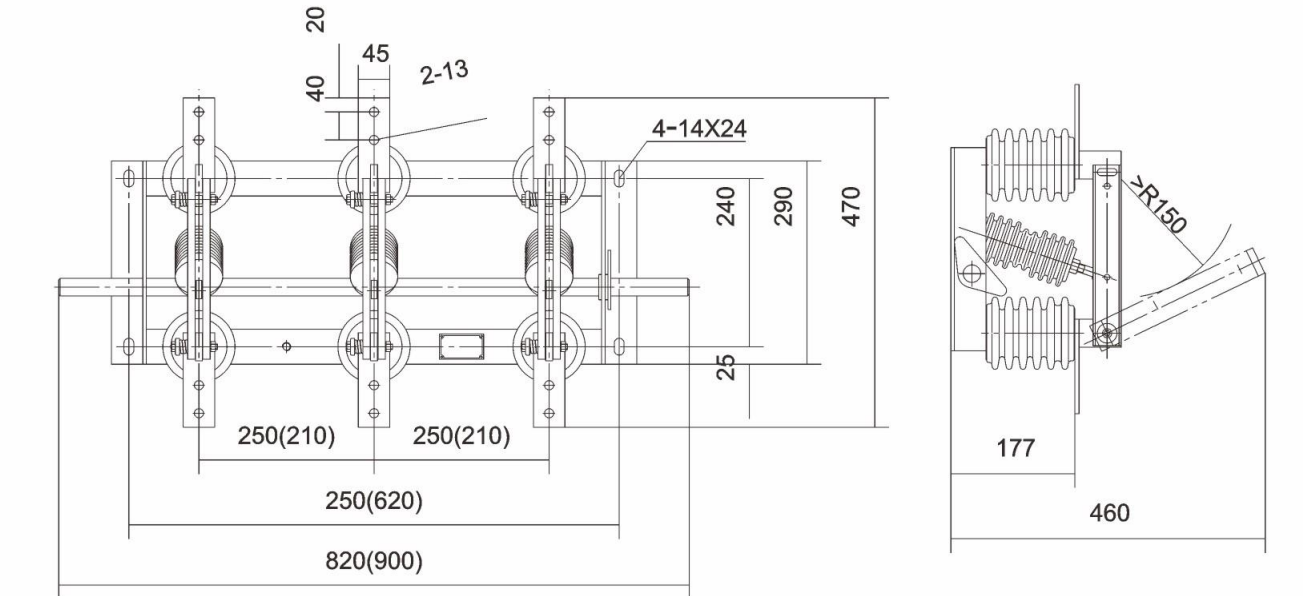

Desenho

Use condições ambientais

1.O limite superior da temperatura ambiente +40°C, o limite inferior -l0°C, Nota: Permitir armazenamento e transporte a -25°C

2. Altitude não superior a 1000m

3. Umidade relativa: a média diária não é superior a 95%, a média mensal não é superior a 90%

4. Pressão de vapor de água: a média diária não é superior a 2,2 × 10-3Mpa, a média mensal não é superior a 1,8 × 10-3Mpa

5. O ar circundante deve estar livre de gases corrosivos ou combustíveis, vapor de água e outras poluições óbvias.

6. Nenhuma vibração regular e violenta.

Nota: Consulte o fabricante para resolver o problema se não estiver de acordo com as condições acima

Instruções de pedido

●Aceitar OEM e ODM:SIM

●Certificado: CE, relatórios de teste

●Tempo de produção: 7 a 12 dias úteis

●Período de garantia: 12 meses

●Prazo de entrega: 15 dias

●Ao solicitar esta chave, indique a especificação do modelo, tensão nominal, corrente nominal e outros dados técnicos.

●Se houver requisitos especiais, você pode negociar ou resolvê-los.
