Interruptor de isolamento interno giratório de alta tensão tipo GN30-12

Interruptor de isolamento interno giratório de alta tensão tipo GN30-12

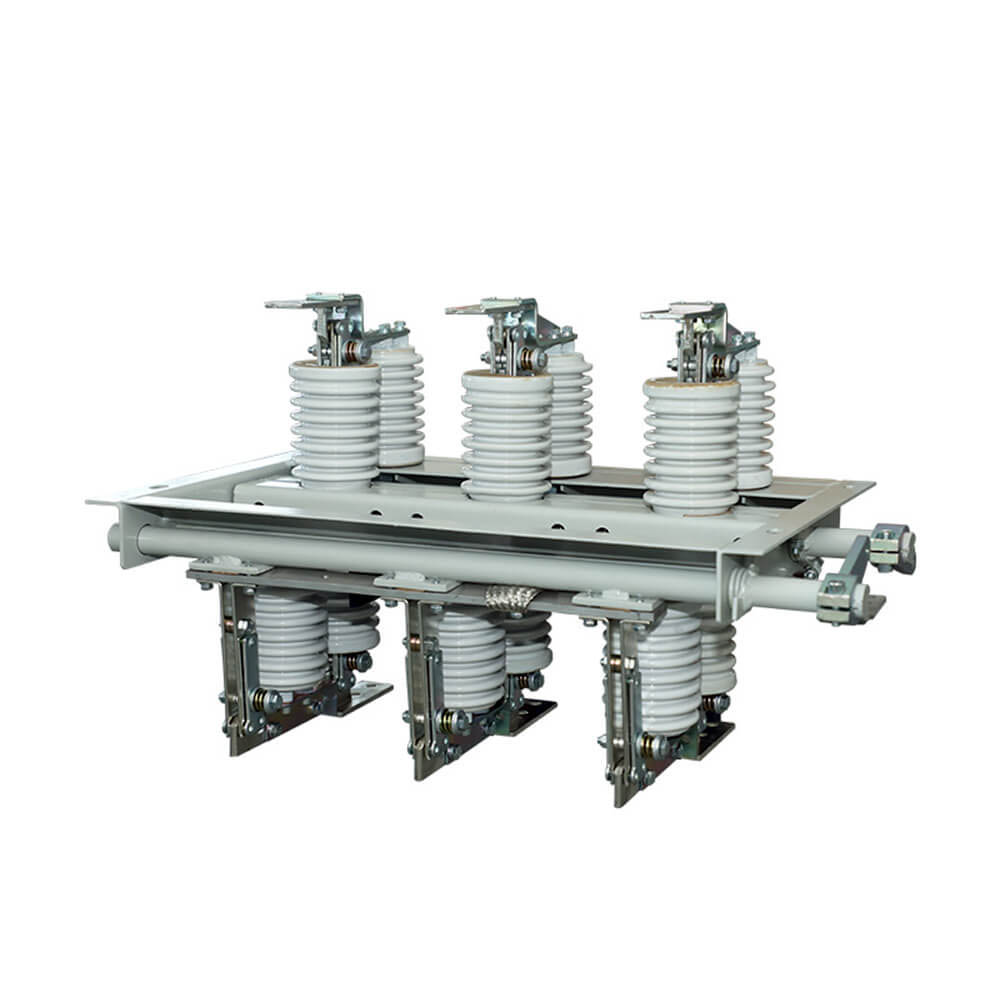

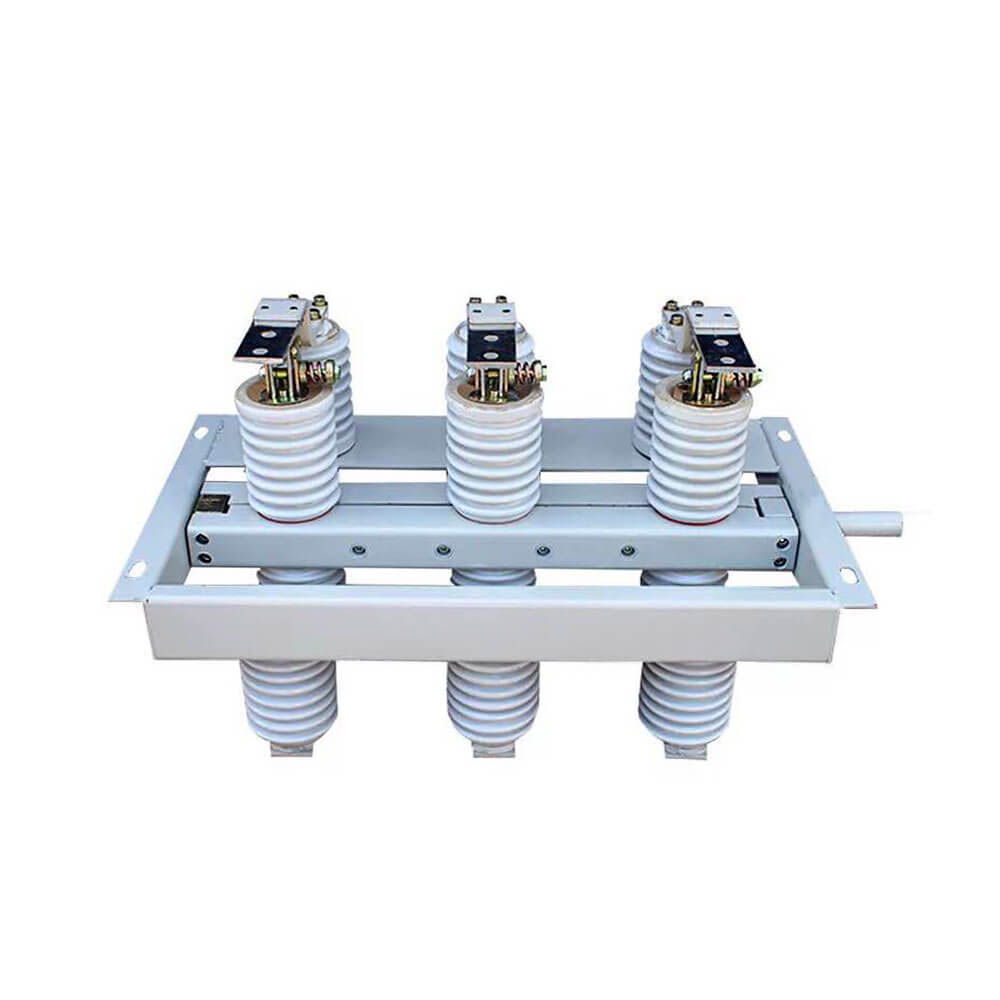

   O seccionador rotativo interno de alta tensão GN30-12 é um novo tipo com faca rotativa. A principal fórmula estrutural é fixar dois conjuntos de isoladores e contatos nos planos superior e inferior do quadro baixo comum trifásico, realizando a abertura e fechamento da chave girando a faca. O switch GN3-12D adiciona uma forma de faca de conexão com base no GN30-12 para atender às necessidades de diferentes sistemas de energia. Este produto tem design compacto, espaço pequeno, isolamento forte, fácil de instalar e ajustar. Ele atende aos requisitos de "chave de isolamento de alta tensão CA e chave de aterramento" e é aplicável a sistemas internos com tensão nominal de até 10 KV CA 50 Hz e abaixo. Pode ser utilizado como circuito de abertura e fechamento quando há tensão e sem carga. Ele pode ser usado com painéis de alta tensão ou sozinho.

   A chave seccionadora interna rotativa de alta tensão tipo GN30-12 (D) é um novo tipo de chave de isolamento do tipo faca rotativa, a estrutura principal é fixada em dois grupos de isolador e contato nos dois planos do chassi trifásico, através do contato rotativo, realize o interruptor liga-desliga. A chave do tipo GN30-12 (D) é um novo tipo de faca de aterramento adicionada à base da chave do tipo GN30-12, que pode atender às necessidades de diferentes sistemas de energia. O design do produto é compacto, pequeno espaço ocupado, forte capacidade de isolamento, fácil instalação e ajuste, seu desempenho atende aos requisitos GB1985-89 "Interruptor de isolamento de alta tensão CA e interruptor de aterramento", aplicáveis ​​à tensão nominal de 10kV CA 50 Hz e abaixo do sistema de energia interno, para abrir e fechar o circuito quando energizado, sem carga. Ele pode ser usado com o gabinete de distribuição de alta tensão e também pode ser usado separadamente.

Recursos do interruptor de isolamento GN30-12

1. É feito de isoladores cerâmicos, duráveis, resistentes à poluição e sem limpeza.

2. Usando contatos de brasagem de prata de nova tecnologia, baixa resistência de contato, boa condutividade elétrica e alta resistência mecânica.

3. Hardware de alta qualidade, resistente e durável, não é fácil de danificar, fácil de usar e leve.

Informações básicas.

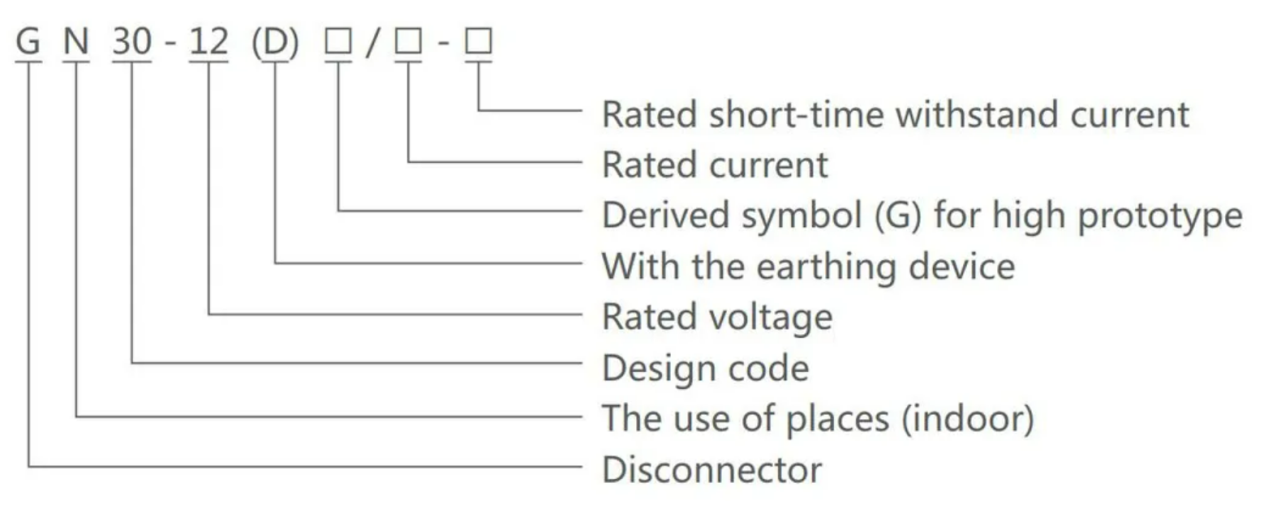

Significado do modelo

Parâmetro técnico

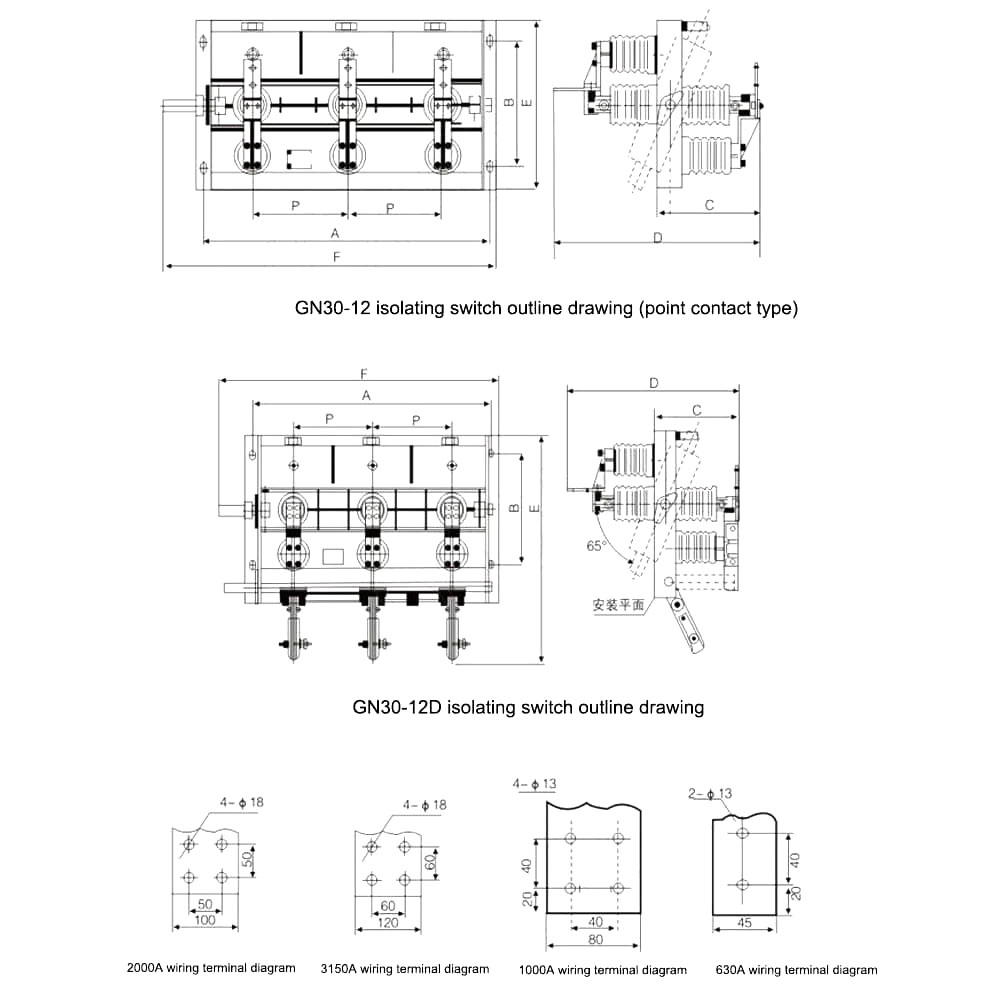

Desenho

Use condições ambientais

1.Altura do pôster: não mais que 3000m;

2. Temperatura ambiente: não superior a +40°C, não inferior a -30°C; a diferença diária de temperatura é de 15°C;

3. Temperatura relativa do ar interior: não superior a 90% (a +25°C);

4. Intensidade do terremoto: não mais que 8 graus

5. O local de instalação não deve conter gases, deposição química de vapor, névoa salina, poeira, sujeira e outros explosivos e substâncias corrosivas que afetem seriamente o isolamento e a condutividade do seccionador;

6. Não deve haver vibrações severas frequentes no local de instalação

Instruções de pedido

●Aceitar OEM e ODM:SIM

●Certificado: CE, relatórios de teste

●Tempo de produção: 7 a 12 dias úteis

●Período de garantia: 12 meses

●Prazo de entrega: 15 dias

●Ao solicitar esta chave, indique a especificação do modelo, tensão nominal, corrente nominal e outros dados técnicos.

●Se houver requisitos especiais, você pode negociar ou resolvê-los.
