Interruptor de isolamento de alta tensão dos interruptores de desconexão GN19-12 internos

Estrutura e princípio de funcionamento

    Interruptor de isolamento de alta tensão dos interruptores de desconexão GN19-12 internos

     As chaves seccionadoras internas de alta tensão da série GN19-12, 12C (doravante denominadas chaves seccionadoras) são dispositivos internos com tensão nominal de 12kV, CA trifásica 60 Hz e são usadas para dividir e fechar circuitos quando há tensão e sem carga.

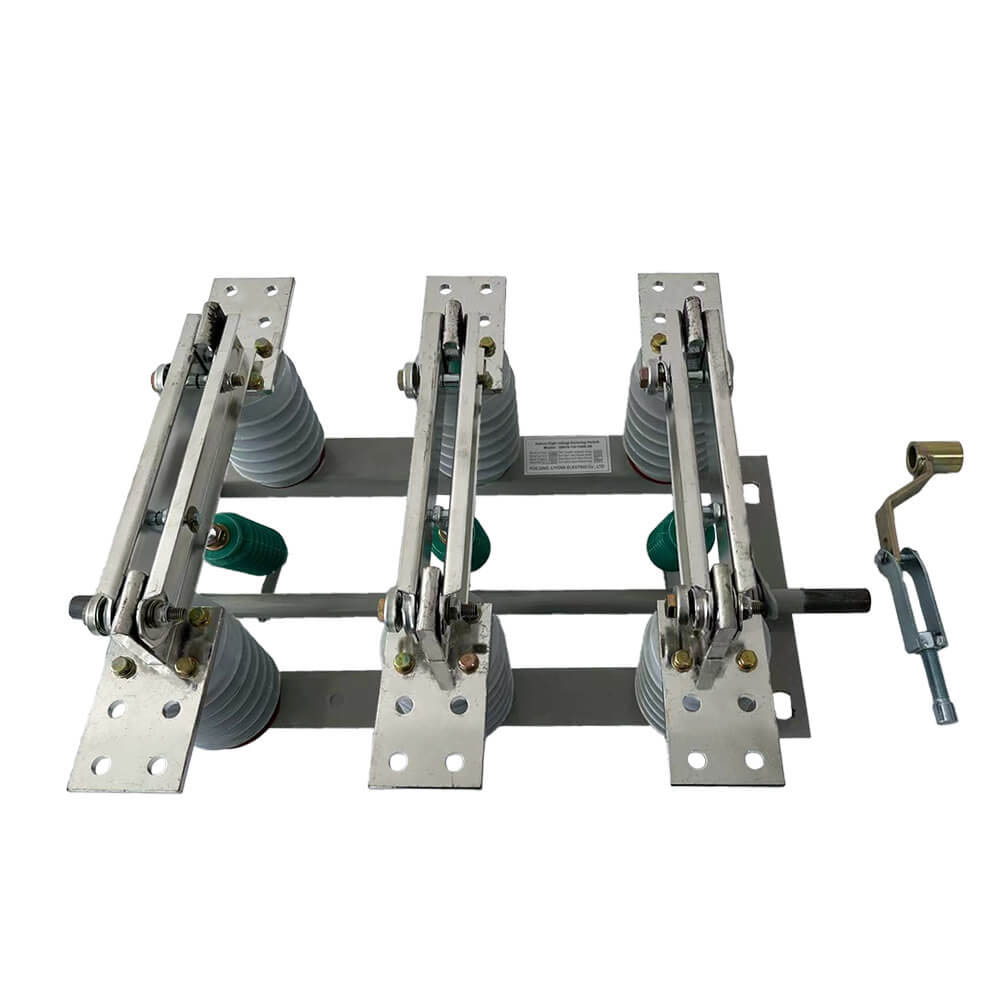

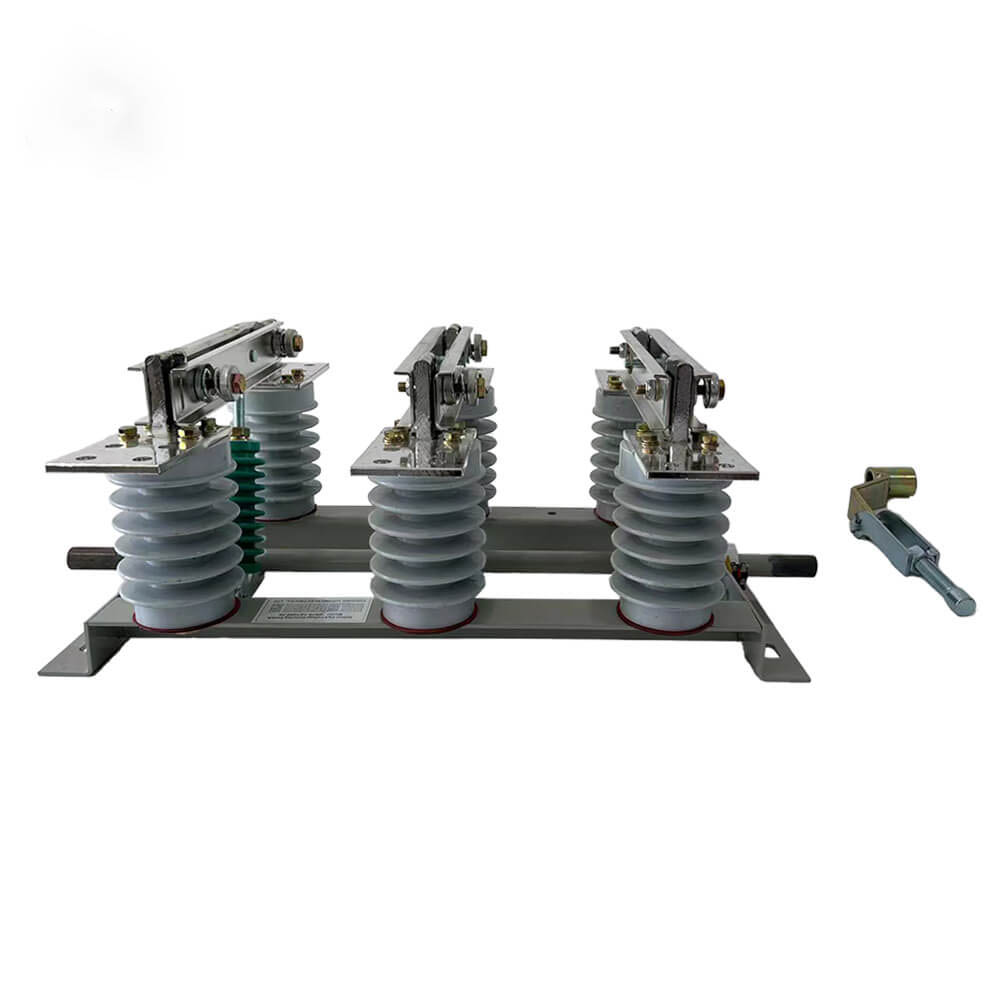

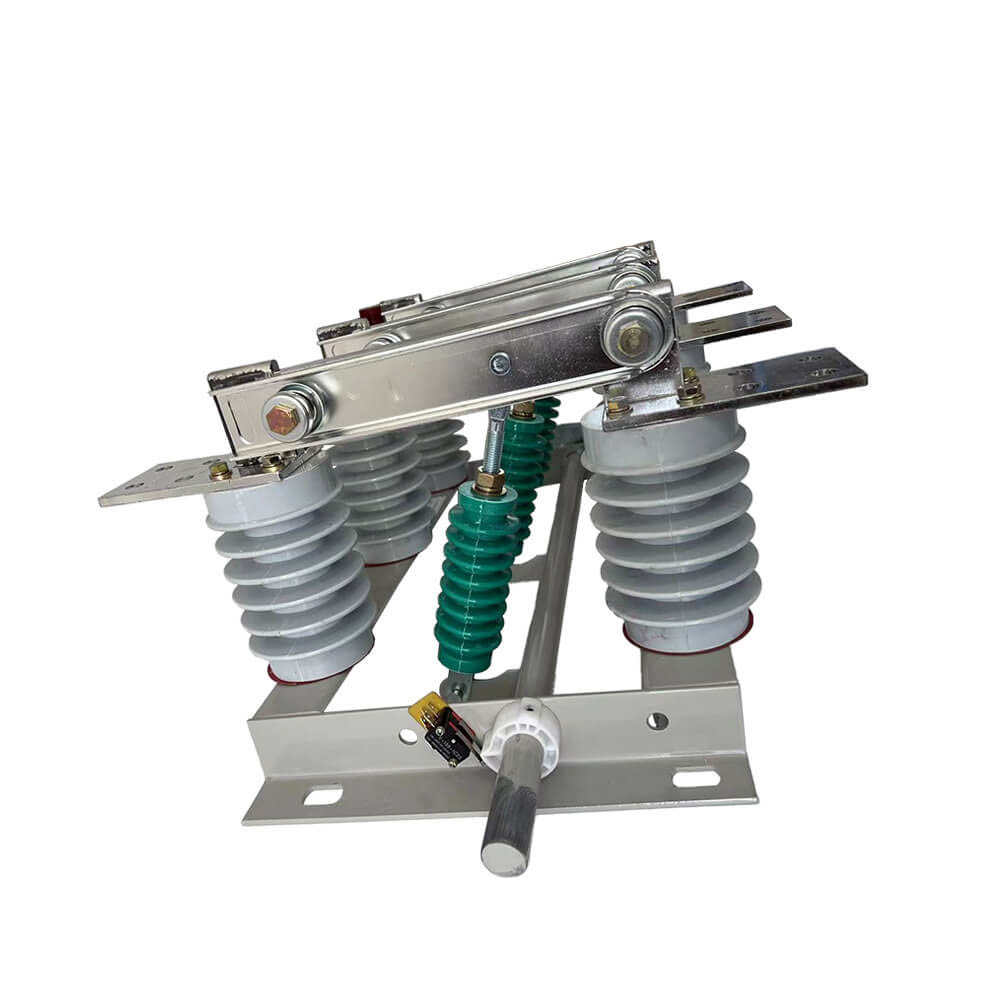

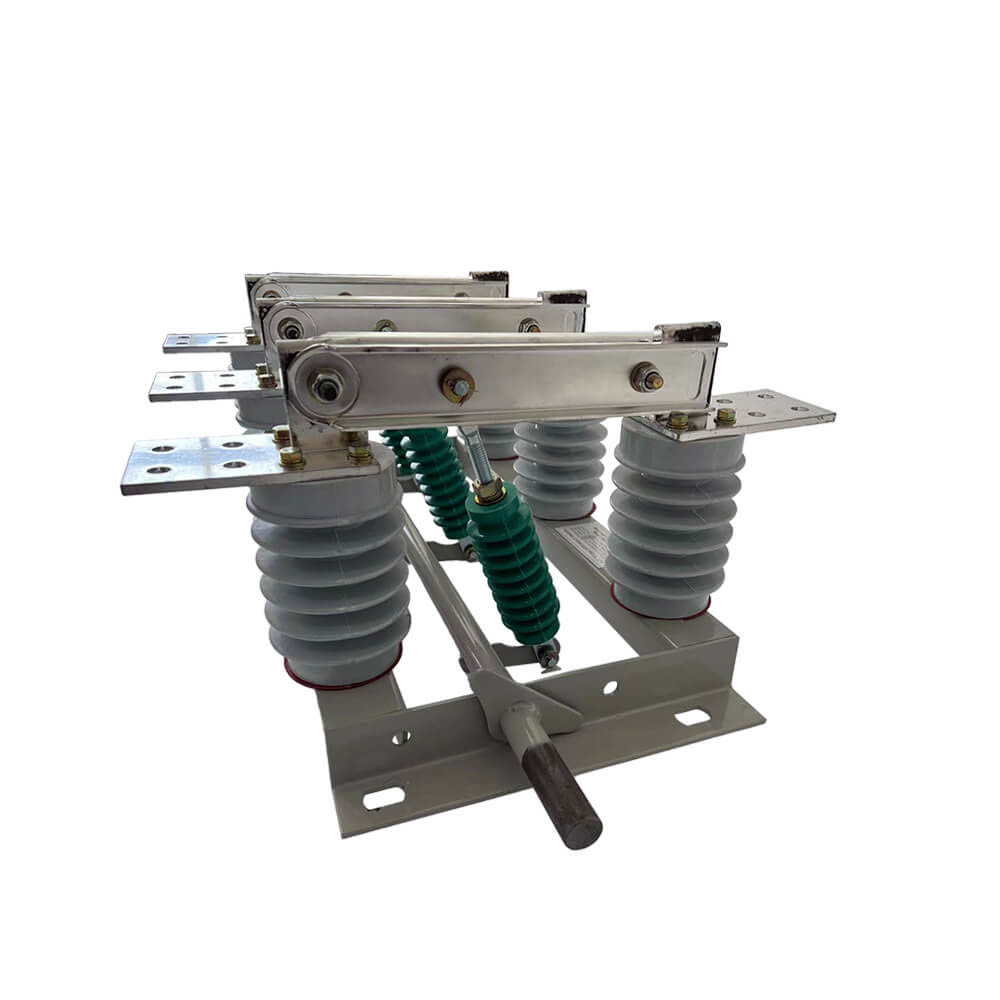

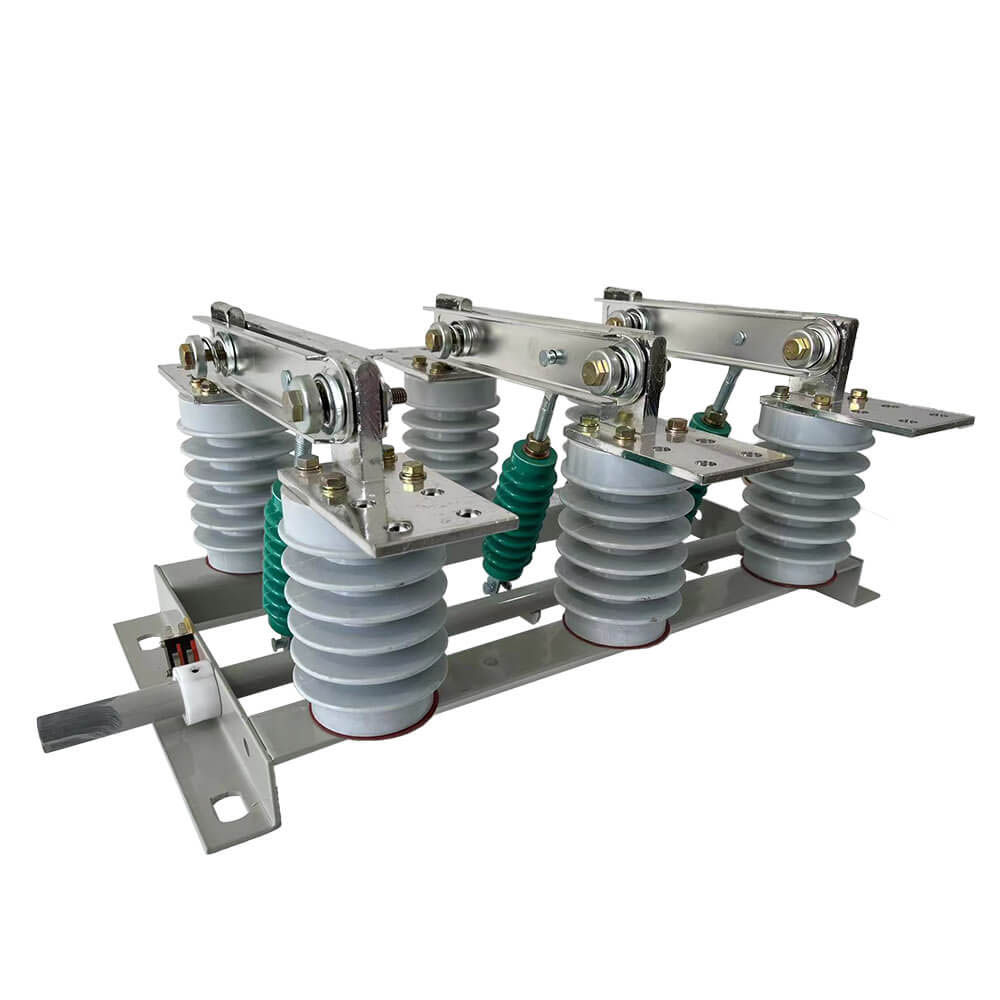

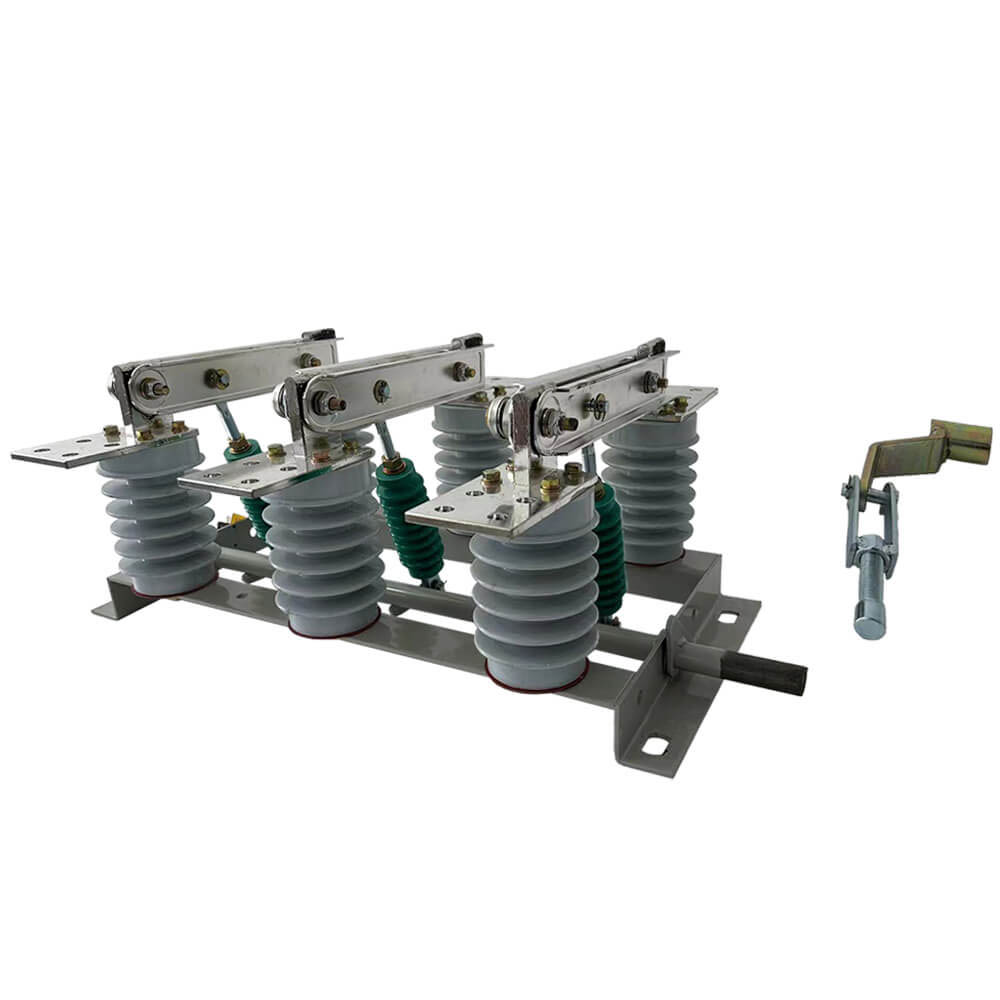

  Esta série de chaves de isolamento é do tipo tripolar, consistindo de estrutura de base, eixo giratório e alavanca, isolador de pilar de porcelana, faca de portão e placa de conexão. O eixo giratório é colocado na estrutura de base, na qual são soldados três pares de alavancas, e as alavancas são estranguladas com a faca através do isolador de porcelana da haste de tração. O eixo se estende para fora da estrutura inferior e qualquer seção dele pode ser conectada ao mecanismo de operação.

  A parte condutora da chave seccionadora tipo GN19-12/400, 630, 1000, 1250 é fixada na base por dois isoladores de pilar para cada fase. (O tipo GN19-12C/400, 630, 1000, 1250 possui um isolador de pilar e um isolador de revestimento de porcelana.) As três fases são instaladas em paralelo, e a parte condutora consiste em contatos estáticos de facas de contato e suportes de contato (ou hastes condutoras). Cada fase da faca de contato é conectada ao meio do isolador de amarração, isolador de amarração e instalada na base do fuso conectado. O fuso é conectado à biela (fornecida pelo usuário) e ao mecanismo móvel do tipo CS6-1 através da alça. A faca de contato de conexão é composta por duas placas de cobre com fenda, o que não só aumenta a área de dissipação de calor da faca de contato para diminuir a temperatura inferior, mas também melhora a resistência mecânica da faca de contato, de modo que a estabilidade dinâmica da chave é melhorada. Uma extremidade da faca de contato é montada no bloco de contato (ou na haste condutora) por um parafuso (carro de Shaw). GN19-12/1000, 1250 em contato com a instalação da placa de travamento magnético, além da finalidade da placa de travamento magnético é que quando uma grande corrente de curto-circuito para aumentar a faca de contato de duas ranhuras entre o | atração. As chaves seccionadoras GN19-12/400, 630 têm um pequeno limite de corrente, portanto não há necessidade de adicionar uma placa de trava magnética.

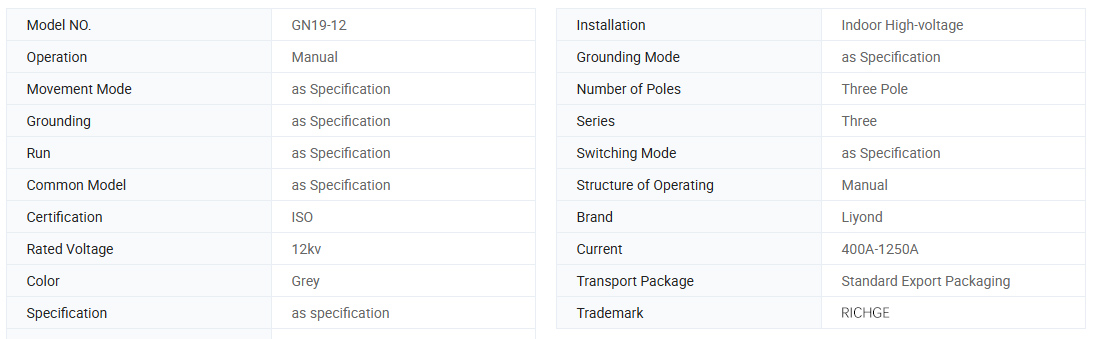

Informações básicas.

Parâmetro técnico

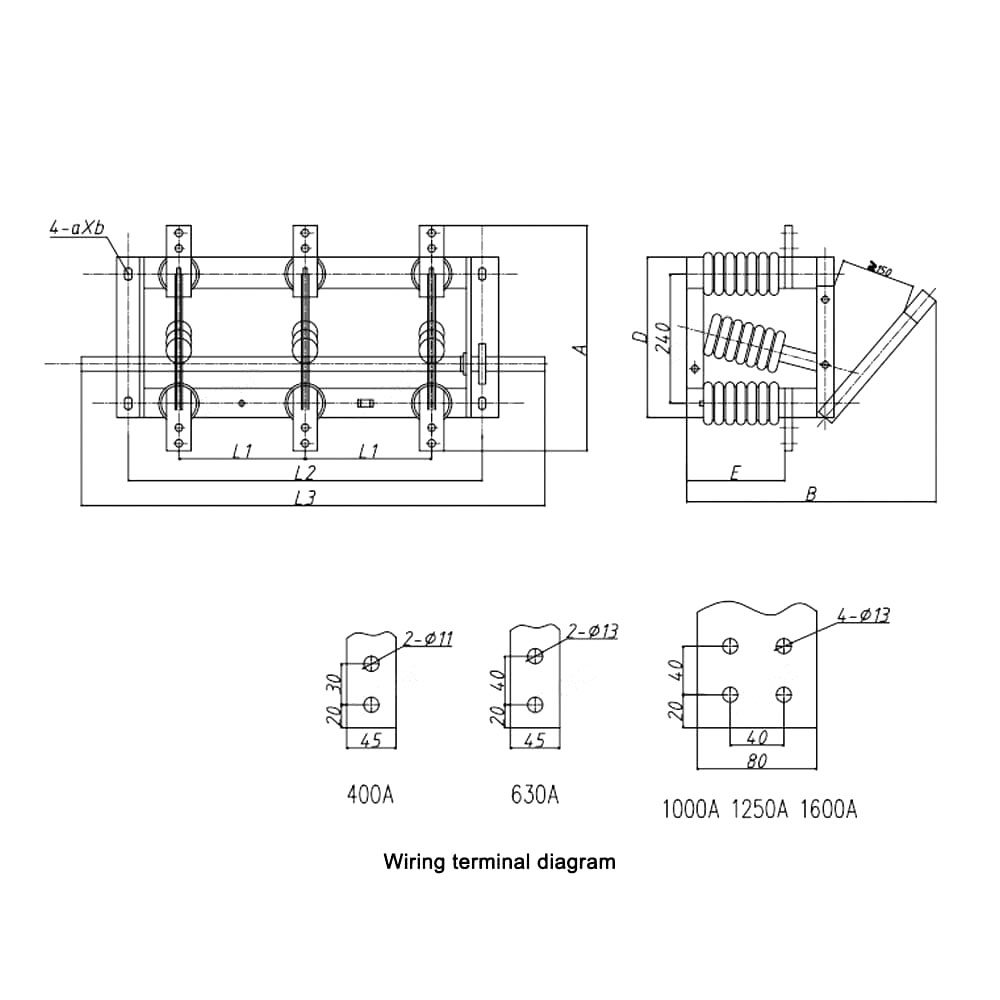

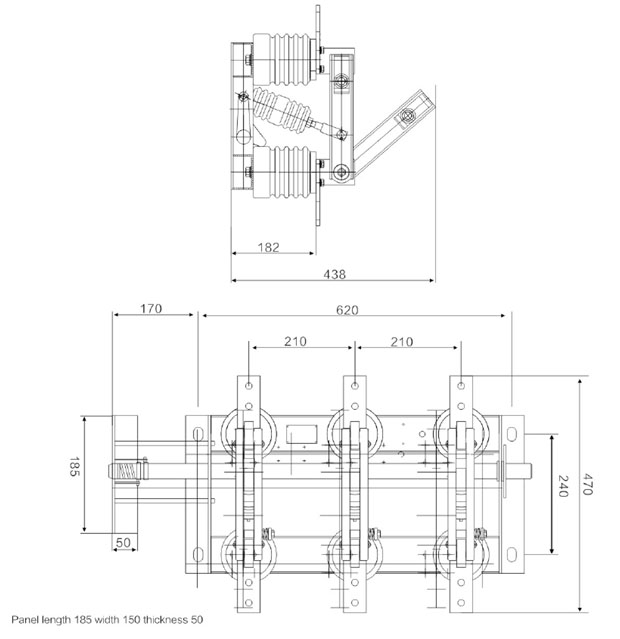

Desenho

Use condições ambientais

1.O limite superior da temperatura ambiente +40°C, o limite inferior -l0°C, Nota: Permitir armazenamento e transporte a -25°C

2. Altitude não superior a 1000m

3. Umidade relativa: a média diária não é superior a 95%, a média mensal não é superior a 90%

4. Pressão de vapor de água: a média diária não é superior a 2,2 × 10-3Mpa, a média mensal não é superior a 1,8 × 10-3Mpa

5. O ar circundante deve estar livre de gases corrosivos ou combustíveis, vapor de água e outras poluições óbvias.

6. Nenhuma vibração regular e violenta.

Nota: Consulte o fabricante para resolver o problema se não estiver de acordo com as condições acima

Instruções de pedido ●Aceitar OEM e ODM:SIM

●Certificado: CE, relatórios de teste

●Tempo de produção: 7 a 12 dias úteis

●Período de garantia: 12 meses

●Prazo de entrega: 15 dias

●Ao solicitar esta chave, indique a especificação do modelo, tensão nominal, corrente nominal e outros dados técnicos.

●Se houver requisitos especiais, você pode negociar ou resolvê-los.
