Pinça pneumática paralela de guia linear série HFZ

Marca: SOLH da Richge Technology

Visão geral do produto

     A série SOLH HFZ é uma pinça paralela de alta rigidez equipada com guia linear de rolo / esfera integrada, acionada por pistão duplo e mecanismo síncrono de cremalheira e pinhão. Totalmente intercambiável com a série SMC MHZ2.

     Três variantes de operação disponíveis:

     -- HFZ: Tipo padrão de dupla ação

     -- HFSZ: Simples ação normalmente fechada (braçadeira de mola, retenção de desligamento)

     -- HFTZ: Simples ação normalmente aberta (liberação por mola, desligamento aberto) Adequado para fixação geral de precisão de carga leve e média, montagem automatizada e aplicações de efetores finais de robôs.

Estrutura Central e Princípio Operacional

  1. Transmissão: Pistão duplo + acionamento síncrono de cremalheira e pinhão. Duas mandíbulas mantêm um movimento paralelo perfeito sem deslocamento ou deflexão.

  2. Sistema de guia: Guia linear de rolo / esfera integrado com pinos de localização na parte inferior para evitar deslocamento. Excelente rigidez, alta precisão de repetição e forte resistência a cargas deslocadas.

  3. Modos de Operação

     -- HFZ Dupla Ação: Fornecimento de ar para produção contínua universal aberta/fechada

     -- HFSZ NC de ação simples: O suprimento de ar abre as mandíbulas; braçadeiras de mola quando corte de ar (retenção da peça de trabalho desligada)

     -- HFTZ de ação simples NO: O suprimento de ar fecha as mandíbulas; a mola abre quando o ar é cortado (liberação automática de desligamento)

  4. Construção: Corpo em liga de alumínio, mandíbulas de aço inoxidável, anel magnético embutido. Ranhuras de interruptor magnético de dois lados; superfícies de montagem múltipla: inferior/lateral/orifício passante.

  5. Precisão de posição: ±0,01 mm (diâmetro 6~25); ± 0,02 mm (diâmetro 32 ~ 40), estável sob ciclagem de alta frequência.

Regra completa de codificação do modelo

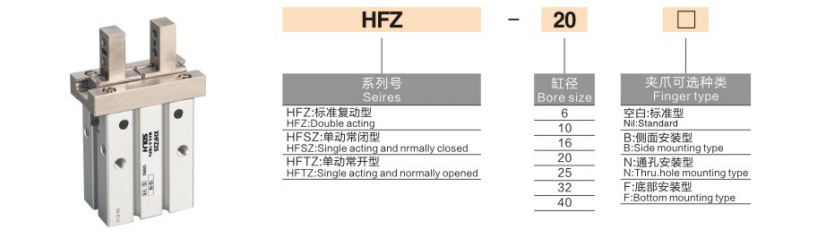

 1. Exemplo de modelo: HFZ20N-M9BW

 2. Referência de pedido padrão

     HFZ25N-M9BW Furo 25, dupla ação, montagem passante, chave magnética M9B com cabo de 1m.

Especificações técnicas do núcleo universal

Tabela de referência de curso e força de fixação (0,5 MPa, garras padrão)

⚠️ Nota importante: A força de fixação efetiva diminui à medida que o comprimento L da extensão da mandíbula aumenta. A verificação de carga com fator de segurança ≥1,5 é obrigatória.

Cenários de aplicativos preferenciais

  ✅ Escolha a série HFZ se:

     -- Precisa de substituição direta para SMC MHZ2; requerem função de retenção/liberação de desligamento de ação única

     -- Fixação paralela de precisão de carga leve e média: eletrônica 3C, hardware de precisão, moldagem por injeção, equipamento de embalagem

     -- Alta rigidez e resistência à carga deslocada necessária para estações de montagem de precisão e efetores finais de robôs

     -- Montagem flexível em várias direções: instalação através do orifício/lateral/inferior para mecanismo integrado compacto

Diretrizes de seleção de chaves

   1.Selecione o tamanho do furo de acordo com o peso da peça e o modo de fixação (aperto externo / interno), garanta a força de fixação ≥1,5 vezes a carga real

   2. Seleção do modo de operação

     -- Desligamento de fixação contínua → HFSZ normalmente fechado

     - Liberação automática de desligamento → HFTZ normalmente aberto

     -- Produção em massa contínua sem necessidade de mola de segurança → HFZ de dupla ação

  3. Seleção de montagem: Furo roscado padrão (em branco) / furo passante (N) / montagem lateral (B) para caber na plataforma ou suporte

  4. Detecção de posição: Equipar interruptores magnéticos -M9□, slots de dois lados suportam 2 interruptores para feedback de sinal aberto e fechado

  5. Controle de carga de deslocamento: limite o comprimento L da extensão da mandíbula, evite exceder o momento de flexão permitido da guia linear

Resumo de uma frase

     A pinça pneumática paralela de guia linear SOLH HFZ adota guia de rolo / esfera e acionamento síncrono de pinhão e cremalheira, disponível em variantes HFZ de dupla ação, NC HFSZ de ação simples e NO HFTZ com opções de montagem múltipla e alta precisão de ± 0,01 mm, intercambiável diretamente com MHZ2, solução ideal de fixação de precisão de alta rigidez para robô EOAT, 3C, montagem de hardware e automação geral.
