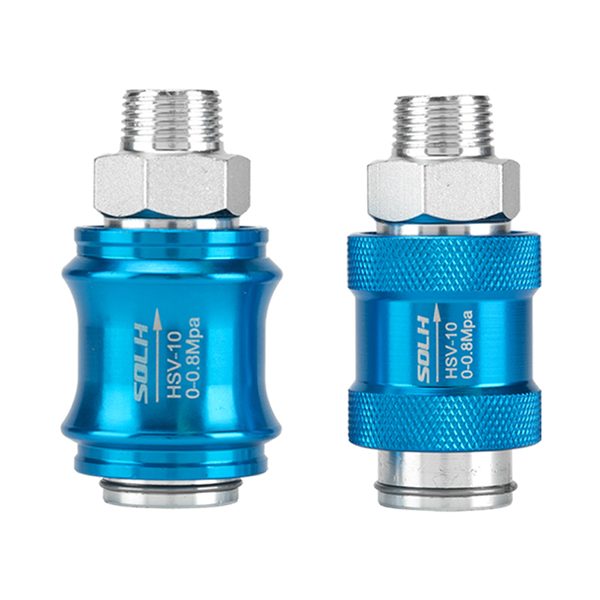

Válvula deslizante manual de 3/2 vias série HSV | Interruptor deslizante de fonte pneumática direto

Marca: SOLH por Richge Technology | Válvula deslizante manual de travamento automático de 3/2 vias para circuito pneumático liga-desliga manual e alívio de pressão

1. Visão geral do produto

     A série SOLH HSV é um padrãoVálvula pneumática deslizante manual de 3/2 vias com estrutura push-pull de manga reta, totalmente compatível com as especificações da série AirTAC HSV e universalmente intercambiável com modelos equivalentes nacionais. Adotando um design de travamento automático sem mola, ele realiza o fornecimento de ar empurrando para frente e a exaustão de alívio de pressão puxando para trás. Com lógica de exaustão integrada, a válvula descarrega instantaneamente a pressão residual das tubulações traseiras ao fechar. É aplicado profissionalmente como chave principal manual para circuitos ramificados pneumáticos e válvula de segurança de corte de ar para manutenção de equipamentos, apresentando travamento automático estável e desempenho seguro de alívio de pressão.

  1.1 Lógica Central do Porto Aéreo e Princípio Operacional

     • Definição de porto aéreo: P (entrada de ar), A (saída de trabalho), R (porta de exaustão integrada)

     • Estado normalmente fechado: Circuito P-A desconectado, circuito A-R aberto para exaustão contínua

     • Estado de push de trabalho: Circuito PA conectado para fornecimento de ar, circuito AR fechado para retenção de pressão

     • Recurso operacional: Operação push-pull de manga axial com estrutura mecânica de travamento automático, sem desvio de posição após liberar as mãos

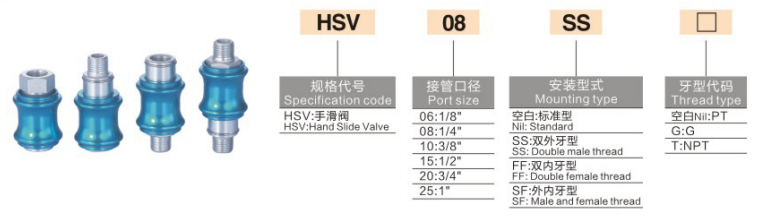

2. Regras de codificação do modelo e especificações de thread

  Lógica de codificação: HSV [Tamanho da porta] - [Código de estrutura de thread] + [Código de tipo de thread]

 2.1 Especificação do tamanho da porta

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Código do sufixo da estrutura do thread

     • SF: Estrutura padrão, rosca externa de uma extremidade + rosca interna de uma extremidade (modelo mais comum)

     • SS: Rosca externa dupla em ambas as extremidades

     • FF: Rosca interna dupla em ambas as extremidades

  2.3 Código do tipo de rosca

     • Padrão: Rosca cônica PT

     • G: Rosca paralela padrão britânico

     • T: Rosca cônica padrão americano NPT

  Exemplo de modelo: HSV08-SF | Porta G1/4, válvula deslizante manual com rosca externa e interna padrão, a especificação mais utilizada no mercado

 2.4 Parâmetros de especificação principal da série completa

3. Parâmetros Técnicos Principais

4. Vantagens do Núcleo Estrutural

     • Instalação direta em linha: Projetado para conexão em série em tubulações pneumáticas, sem necessidade de base, pode ser rosqueado diretamente e instalado no meio de tubos de ar para um layout simples e com economia de espaço.

     • Lógica segura de alívio de pressão de 3/2 vias: Puxe para cortar a entrada de ar e liberar toda a pressão residual dos cilindros traseiros e tubulações; empurre para restaurar o suprimento de ar e manter a pressão. Elimina efetivamente os riscos de pressão residual durante a manutenção do equipamento.

     • Desempenho confiável de travamento automático: Estrutura de travamento automático de posicionamento mecânico, sem redefinição de mola, posicionamento estável após a operação, sem deslocamento acidental ou vazamento de ar.

     • Correspondência diversificada de tópicos: Múltiplas estruturas e tipos de rosca opcionais, perfeitamente compatíveis com conexões rápidas, juntas roscadas internas e tubos de ar KQ2 para montagem flexível no local.

     • Estrutura anticorrosiva durável: O corpo de alumínio anodizado duro e o carretel de aço inoxidável alcançam resistência ao desgaste, resistência à oxidação e operação estável a longo prazo em ambientes complexos.

5. Distinção de seleção: Válvula deslizante manual HSV vs Válvula rotativa manual 4HV

6. Cenários típicos de aplicação

     • Controle de ramificação de cilindro único: Instalado entre a fonte de ar e a válvula solenóide para realizar o corte manual do ar e o alívio da pressão residual para desligamento e manutenção do equipamento.

     • Corte de ar principal do equipamento: Montado na tubulação principal de entrada de ar do equipamento de ferramentas para alívio geral de pressão rápido e operação de desligamento seguro.

     • Comutação de Circuito a Vácuo: Aplicado em circuitos ramificados de bombas de vácuo para controle manual de partida-parada; puxe a válvula para liberar a pressão do vácuo rapidamente e garantir uma operação segura.

Resumo de uma frase

     A série SOLH HSV é uma válvula manual direta de travamento automático de 3/2 vias com função de alívio de pressão integrada. Apresentando operação sem lubrificação, opções de rosca diversificadas e lógica segura de exaustão de pressão residual, é a válvula interruptora manual de fonte de ar padrão para manutenção de circuito pneumático e controle liga-desliga de ramificação.
