Relé Booster de Precisão Série IL100 1:1 (Amplificador Pneumático)

Marca: SOLH da Richge Technology

Posicionamento do produto

     A série IL100 é um relé amplificador de precisão 1:1 totalmente intercambiável com os modelos originais SMC, também conhecido como amplificador de sinal pneumático ou amplificador de volume. Sua função principal é converter sinais de controle de baixo fluxo em saída de ar de alto fluxo e pressão igual. Ele resolve com eficácia problemas de resposta lenta causados ​​por tubulações longas e atuadores pneumáticos de grande volume, apresentando excelente precisão, capacidade de fluxo ultragrande e velocidade de resposta ultrarrápida.

 Função central e princípio de funcionamento

  1. Definição Fundamental

       Amplificador pneumático de sinal e volume com rastreamento preciso de pressão 1:1 (a pressão de saída é estritamente igual à pressão do sinal de entrada).

  2. Lógica de Operação

     --SIG (Porta de Sinal): Recebe saída de pressão de controle de baixo fluxo de posicionadores ou reguladores de pressão

     --SUP (porta de alimentação): Conecte à fonte principal de ar comprimido, pressão máxima de alimentação de 1,0 MPa

     --OUT (porta de saída): Fornece ar de alto fluxo com pressão idêntica para acionar atuadores grandes

     --EXH (porta de exaustão): Esgota rapidamente o ar residual quando a pressão do sinal de controle cai

 3. Valor central

     Mantenha a pressão exata do sinal enquanto amplifica o fluxo de saída, acelerando drasticamente o movimento do atuador.

Principais recursos principais

   1. Fluxo ultra-alto e resposta instantânea

     -- Capacidade máxima de fluxo: 6.000 L/min (ANR) sob pressão de alimentação de 0,7 MPa

     -- Coeficiente de fluxo Cv = 1,1

     --Perfeito para tubulações de longa distância, cilindros de grande diâmetro e atuadores de diafragma grandes

   2. Rastreamento de pressão 1:1 de alta precisão

     --Erro de linearidade dentro de ±1% da escala completa

     --Histerese ≤ 1% da escala completa

     --Replicação precisa de pressão com queda de pressão zero e sem desvio de longo prazo

   3. Múltiplas opções de thread de porta

     --Tamanhos de porta: 02 (Rc1/4), 03 (Rc3/8)

     -- Rosca padrão: Rc; opcional NPT (sufixo N), rosca paralela G (sufixo F)

     --Quatro portas dedicadas: sinal SIG, alimentação SUP, saída OUT, exaustão EXH

   4. Ampla temperatura e versões personalizadas especiais

     --Modelo padrão: -5 ~ +60℃

     -- Versão L de baixa temperatura: -30 ~ + 60 ℃

     --Versão T de alta temperatura: -5 ~ +100℃

     -- Versão S sem cobre: ​​Compatível com fabricação de semicondutores e gás inerte de alta pureza

   5. Estrutura compacta durável

     --Corpo principal: Liga de alumínio com revestimento de pintura anticorrosiva prateada

     --Peso líquido: 0,56 kg

     --Dois métodos de montagem: Instalação roscada direta; suporte de montagem metálico opcional (sufixo B)

Tabela completa de especificações técnicas

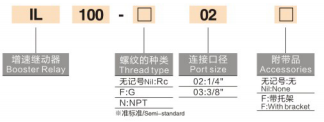

Explicação do código do modelo (IL100-□-□-□-□)

   Exemplo: IL100-02-N-L-B

     --IL100: Código da série base

     --02/03: Tamanho da porta (1/4" / 3/8")

     --Sufixo de thread: N=thread NPT; sem sufixo=Rc; Rosca F=G

     --Sufixo de versão especial: L=baixa temperatura; T=alta temperatura; S=sem cobre

     --B: Equipado com suporte de montagem (sem sufixo = sem suporte)

   Modelos padrão comuns

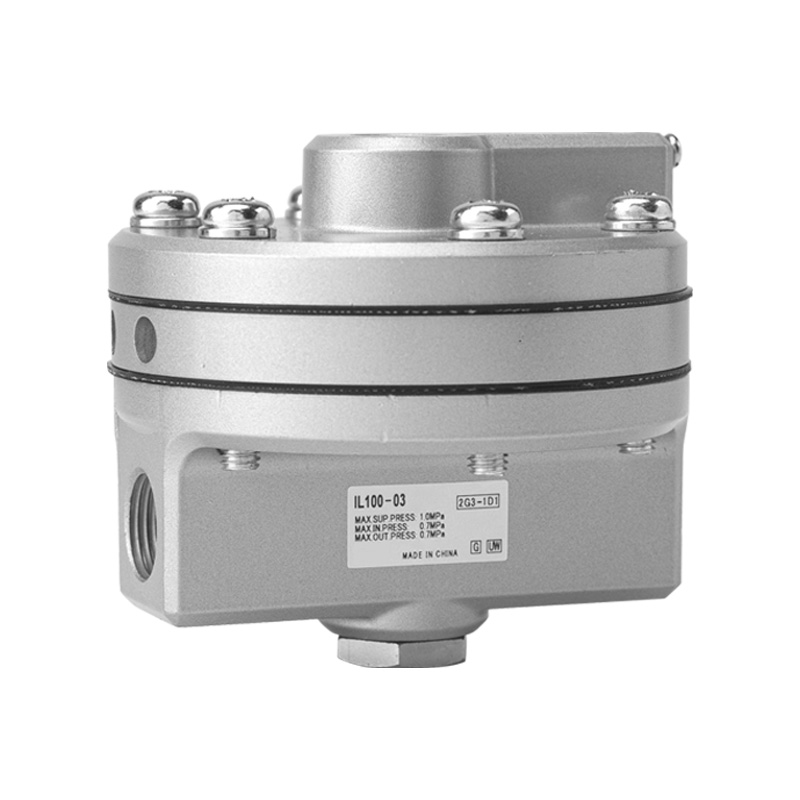

     --IL100-02: Porta Rc1/4, temperatura padrão, sem suporte

     --IL100-03-B: Porta Rc3/8, temperatura padrão, com suporte de montagem

     --IL100-N03-L: Rosca NPT 3/8, variante resistente a baixas temperaturas

Cenários típicos de aplicação

     --Válvulas de controle de processo: Válvulas reguladoras pneumáticas e atuadores de diafragma, emparelhados com posicionadores para aumentar a velocidade de atuação

     -- Tubulações de ar para instrumentos de longa distância: eliminam a resposta lenta causada por tubos longos entre transmissores e atuadores

     --Cilindros pneumáticos de grande volume: Elevação pesada, fixação e atuadores mecânicos de grande curso

     --Loops de posicionamento de alta precisão: Sistemas pneumáticos que exigem acompanhamento preciso da pressão e resposta rápida

     --Equipamentos semicondutores e de gás de alta pureza: variante S sem cobre para ambientes de processo limpos

Resumo de uma frase

     O relé booster intercambiável SOLH IL100 oferece rastreamento de pressão preciso 1:1, alto fluxo máximo de 6.000 L/min e ±1% de alta linearidade com resposta ultrarrápida, especialmente projetado para eliminar atraso de atuação lento em tubulações longas e sistemas pneumáticos de grande volume.
