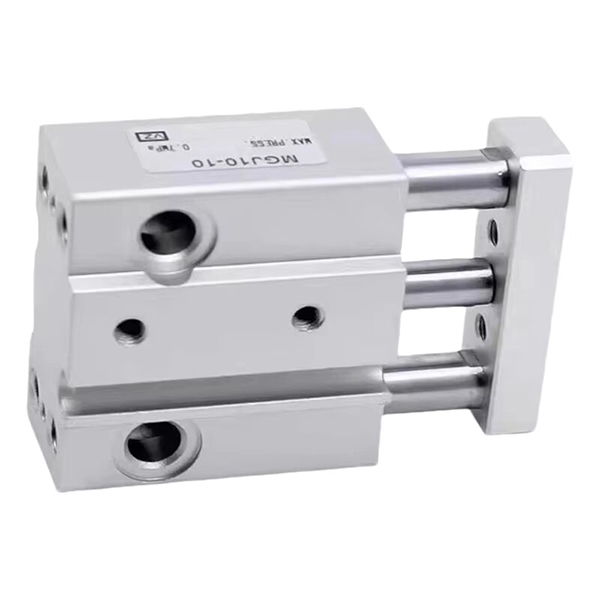

Mini cilindro de haste guia ultracompacto série MGJ | Tipo anti-rotação de alta precisão

Marca: SOLH da Richge Technology

Visão geral do produto

     A série SOLH MGJ é um cilindro de haste guia ultrapequeno, leve e de alta precisão, especialmente projetado para cenários de microautomação. Apresentando uma estrutura miniaturizada ultracompacta, desempenho anti-rotação preciso de ±0,1°, montagem em duas direções e design de tubulação e fiação centralizados em um único lado, esta série cobre apenas tamanhos de furo φ6 e φ10 com curso ultracurto variando de 5 mm a 20 mm. Ele é perfeitamente adaptado para aplicações de microcarga, espaço limitado e posicionamento de alta precisão em equipamentos eletrônicos, instrumentos médicos e máquinas de precisão, servindo como o principal componente executivo para sistemas automatizados em miniatura.

Posicionamento central e recursos estruturais

1.Miniaturização extrema e tamanho ultracompacto

• Cobertura de especificações ultrapequenas: Disponível em diâmetros ultrapequenos de φ6 mm e φ10 mm, com cursos curtos combinados de 5/10/15 mm (φ6) e 5/10/15/20 mm (φ10), projetados exclusivamente para demandas de condução de micro-cursos.

• Dimensão corporal fina e fina: O modelo ultracompacto MGJ6 apresenta um corpo ultrafino e estreito de 23+ cursos (comprimento) × 29 mm (largura) × 14,5 mm (altura), ocupando espaço mínimo de instalação e adaptando-se ao layout de equipamento compacto altamente integrado.

2.Desempenho antirrotação de alta precisão

• Equipada com hastes guia duplas integradas e estrutura de guia integrada, a série MGJ alcança excelente capacidade antideflexão. A tolerância de rotação ultrabaixa atinge±0,1°, evitando efetivamente o desvio de posição durante a fixação, montagem e ajuste fino de micropeças e garantindo uma precisão de posicionamento consistente e de alta precisão.

3.Montagem flexível e centralizadaProjeto de tubulação

• Suporte de montagem de dupla direção: As superfícies inferior e traseira são reservadas para instalação fixa, suportando layout multiângulo em espaços estreitos e confinados com forte adaptabilidade de cena.

• Tubulação e fiação centralizadas de lado único: Os tubos de ar e as linhas de interruptores magnéticos são dispostos uniformemente em um único lado, realizando uma fiação organizada e padronizada durante o arranjo denso de vários cilindros, simplificando a instalação no local e a manutenção posterior.

• Instalação de interruptor duplo para curso ultracurto: Mesmo o curso mínimo de 5 mm pode ser equipado com dois interruptores magnéticos, realizando detecção abrangente de posição de ambas as extremidades do curso sem ângulo morto.

4.Operação cíclica leve e durável

• Peso corporal ultraleve: Peso total extremamente baixo - MGJ6-5 tem apenas 27,3g, e o MGJ10-20 de especificação máxima tem apenas 63,2g, o que reduz bastante a carga do equipamento e é adequado para mecanismos microautomáticos leves.

• Operação livre de manutenção e estável: Adotando um design de lubrificação sem óleo com amortecedores de borracha de extremidade dupla, ele suporta movimento cíclico de carga leve de alta frequência e longo prazo, apresentando baixo ruído, operação estável e longa vida útil.

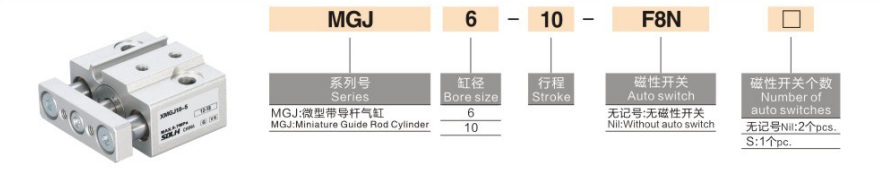

Regra completa de codificação do modelo

Exemplos de modelos: MGJ6-10-F8N | MGJ10-15S

Exemplos de referência de pedido padrão

• MGJ6-5: furo φ6, curso de 5 mm, tipo padrão sem interruptor magnético

• MGJ10-15-2S: furo φ10, curso de 15 mm, equipado com 2 interruptores magnéticos para detecção de posição final dupla

• MGJ6-10-F8N: furo φ6, curso de 10 mm, combinado com chave magnética D-F8N

Especificações técnicas principais (20 ℃, condição padrão de 0,5 MPa)

1. Especificações Gerais Básicas

• Modo de operação: Movimento alternativo de dupla ação

• Faixa de pressão de trabalho: 0,15~0,7MPa; Pressão de prova: 1,05 MPa

• Temperatura ambiente: -10℃~60℃ (ambiente de trabalho sem gelo)

• Velocidade operacional do pistão: 50 ~ 500 mm/s

• Modo buffer: Amortecedor de borracha de extremidade dupla para absorção de impacto estável

• Modo de Lubrificação: Operação isenta de óleo e sem manutenção

2.Impulso de saída teórica (@0,5MPa)

3.Especificação de peso do produto (g)

Cenários típicos de aplicação industrial

• Equipamento Eletrônico de Precisão: Micro fixação de componentes de telefones celulares e câmeras, pequeno empurrão de placa PCB, posicionamento de crimpagem de terminal e montagem de precisão de micromódulos.

• Instrumentação Médica: Troca de válvula em miniatura, levantamento e abaixamento da agulha de amostragem e condução precisa de equipamentos médicos minimamente invasivos, atendendo aos requisitos de operação limpa e estável de nível médico.

• Máquinas e óptica de precisão: Posicionamento de montagem de micropeças, ajuste fino de lente óptica, calibração de microdeslocamento de sonda de detecção e mecanismos de microajuste de alta precisão.

• Indústria de Semicondutores: Microtradução de pequenos wafers, levantamento e posicionamento de gabaritos em miniatura e ação executiva de carga leve em oficinas de semicondutores limpos e sem poeira.

Comparação do núcleo da série MGJ vs série MGP (mini vs padrão)

Guia de seleção rápida

1. Seleção do tamanho do furo: Escolha φ6mm para carga de trabalho ≤10N; escolha φ10mm para carga de trabalho ≤30N, combine com fator de segurança ≥2 para operação estável.

2. Seleção de especificação de curso: Selecione um curso ultracurto de 5/10/15/20 mm de acordo com os requisitos reais de condução de microdeslocamento.

3. Configuração do interruptor magnético: Selecione 2S para detecção de posição final dupla; selecione S único para feedback de sinal de extremidade única; nenhuma marcação para o modelo básico sem interruptor.

Resumo de uma frase

     O minicilindro de haste guia ultracompacto da série SOLH MGJ apresenta micro tamanho, ± 0,1° de alta precisão anti-rotação, operação leve sem óleo e montagem flexível, sendo o micro atuador pneumático de alta precisão ideal para automação em miniatura com espaço limitado, equipamentos médicos e eletrônicos.
