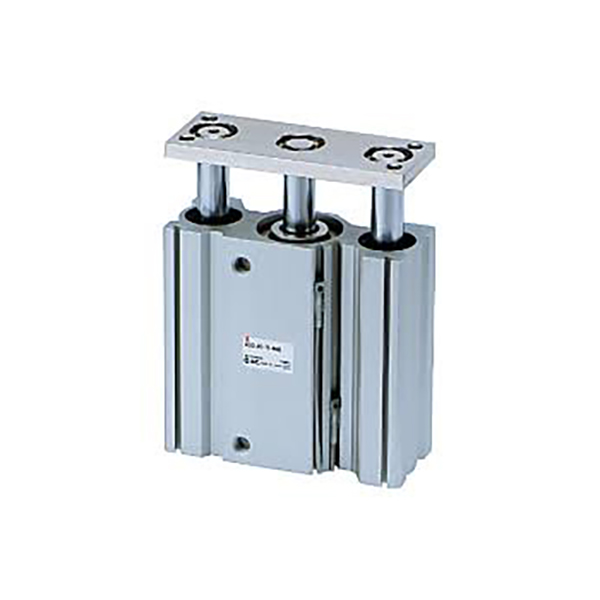

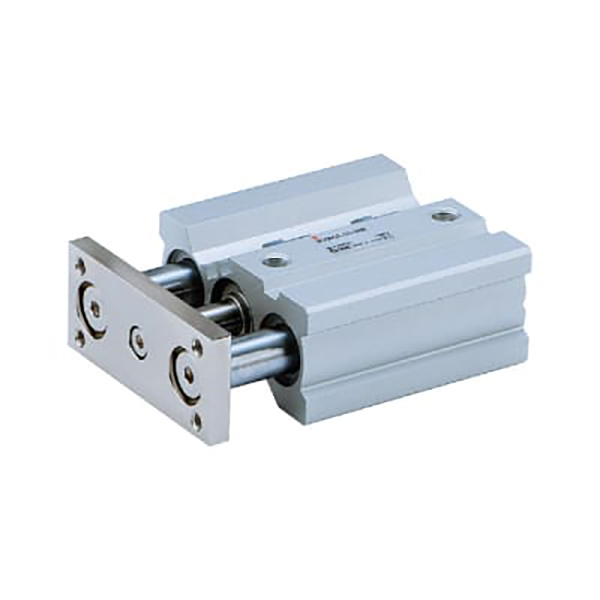

Cilindro de haste guia compacto série MGQ

Cilindro de haste de guia compacto fino série MGQ | Cilindro pneumático anti-rotação de alta rigidez

Marca: SOLH da Richge Technology

Visão geral do produto e principais recursos estruturais

     A série SOLH MGQ é um cilindro fino de haste guia integrado projetado para estações de automação com espaço limitado. Adotando uma estrutura de haste guia integrada ultrafina, oferece excelente resistência à carga lateral e desempenho anti-rotação de alta precisão. Cobrindo uma faixa de furo completo de φ12mm a φ100mm, a série oferece duas configurações de rolamento central: rolamento deslizante MGQM e rolamento de esferas MGQL. É amplamente aplicado em cenários precisos de empurrar, levantar, parar peças e posicionar peças que exigem instalação compacta, orientação rígida e operação com deflexão zero.

Principais vantagens estruturais

• Corpo integrado ultrafino: As hastes guia e o corpo do cilindro são moldados integralmente, reduzindo a espessura total em 50% em comparação com os cilindros tradicionais da haste guia. É a escolha ideal para projetos de equipamentos altamente compactos e layouts de instalação com espaço limitado.

• Estrutura de alta rigidez com guia duplo: O suporte simétrico da haste guia dupla aumenta muito a resistência à carga lateral, com capacidade de carga lateral mais que o dobro dos cilindros de batente comuns. Resiste eficazmente à flexão e à torção, adaptando-se à carga excêntrica e às condições de trabalho de impacto.

• Precisão anti-rotação líder de classe: O tipo de rolamento de esferas MGQL atinge uma precisão ultra-alta de não rotação de ± 0,04 ° ~ ± 0,08 ° (maior precisão com furo maior); O tipo de rolamento deslizante MGQM oferece precisão de posicionamento estável de ±0,05°~±0,10°, atendendo a diversas demandas de posicionamento de precisão.

• Configuração de rolamento duplo para cenários completos: Rolamento deslizante (MGQM) para ambientes de carga pesada, empoeirados e agressivos com baixo custo; rolamento de esferas (MGQL) para movimentos ultra suaves de baixa fricção e ciclismo preciso de alta frequência.

• Configuração Premium Padrão: Anel magnético integrado para compatibilidade com interruptores magnéticos, amortecedores de borracha de extremidade dupla para operação estável e design isento de óleo e livre de manutenção, adequado para ambientes industriais limpos.

• Especificações padrão completas: Diâmetros completos de φ12mm a φ100mm, com curso padrão variando de 25mm a 250mm, cobrindo a maioria dos cenários de condução automatizada de carga média e grande.

Regras completas de nomenclatura de modelo

Exemplo de modelo: MGQM32-50-M9BW-XB6

Exemplos de referência de pedido padrão

• MGQM25-30: furo de 25 mm, curso de 30 mm, tipo padrão de rolamento deslizante

• MGQL40-75-2M9B: furo de 40 mm, curso de 75 mm, tipo de rolamento de esferas com interruptores magnéticos duplos

• MGQM50-100-XB6: furo de 50 mm, curso de 100 mm, modelo de rolamento deslizante resistente a altas temperaturas

Parâmetros técnicos principais padrão

(Condições de teste padrão: temperatura normal de 20 ℃, pressão nominal de 0,5 MPa)

1. Parâmetros Gerais de Desempenho

• Faixa de pressão de trabalho: 0,12~1,0MPa (φ12/16); 0,1~1,0MPa (φ20~100)

• Temperatura ambiente: -10℃~60℃ (ambiente convencional sem gelo); -10℃~150℃ (versão XB6 de alta temperatura)

• Velocidade operacional do pistão: 50~500 mm/s (φ12~63); 50~400 mm/s (φ80/100 furo grande)

• Modo buffer: Amortecedor de borracha de extremidade dupla padrão; amortecedor de almofada de ar opcional para condições de trabalho de alto impacto

• Modo de Lubrificação: Operação isenta de óleo e livre de manutenção, adequada para oficinas limpas

2. Dados de impulso teórico (@0,5MPa, Unidade: N)

3. Dados de peso do produto (curso de 50 mm, unidade: kg)

Comparação de seleção principal MGQM vs MGQL

Métodos de montagem e cenários típicos de aplicação

1. Design flexível de montagem múltipla

• Montagem direta no corpo: Furos reservados para parafusos nas superfícies superior, inferior e laterais para fixação direta; modelos acima de φ32 mm apresentam ranhuras de chave em 4 lados para instalação de chave magnética omnidirecional, permitindo montagem e manutenção rápidas.

• Montagem Auxiliar Opcional: Acessórios de flange (F) e suporte de pé (L) estão disponíveis, suportando layout multiângulo horizontal e vertical para se adaptar a diversos projetos estruturais de equipamentos.

2. Principais aplicações industriais

• Automação de Linha Transportadora: Parada de peças, posicionamento de paletes e levantamento de materiais; a forte resistência ao impacto evita o deslocamento da peça durante o transporte e limitação em alta velocidade.

• Processamento de precisão eletrônica 3C: Ejeção do pino PCB, posicionamento de crimpagem do terminal e translação leve da peça; alta precisão anti-rotação garante montagem de precisão com deflexão zero.

• Máquinas de embalagem: Condução do defletor de material, comutação da porta do silo e empurrão de material em curta distância; corpo ultrafino se adapta perfeitamente ao layout compacto do equipamento de embalagem.

• Automação Industrial Geral: Levantamento de gabarito, ejeção de peças e acionamento de carga excêntrica; substitui as combinações tradicionais de cilindro separado + haste guia para simplificar a estrutura do equipamento e reduzir custos.

Comparação abrangente da série MGQ vs MGP vs MGG

Guia de seleção rápida em três etapas

1. Seleção do tamanho do furo: Calcule o empuxo necessário com base na carga real; selecione o tamanho do furo com empuxo teórico ≥ carga real × 1,5, reservando margem de segurança de 50% para evitar sobrecarga.

2. Seleção do tipo de rolamento: Escolha o rolamento deslizante MGQM para condições de trabalho com carga pesada, poeira e excêntricas; escolha o rolamento de esferas MGQL para posicionamento de alta precisão e movimento cíclico de alta frequência.

3. Seleção de configuração funcional

￮ Demanda de detecção de posição: Equipar interruptores magnéticos M9B/M9BW (instalação em 4 lados disponível para furo ≥32mm)

￮ Ambiente de alta temperatura: Selecione a opção resistente a altas temperaturas -XB6 (máx. 150 ℃)

￮ Operação de alto impacto: atualize para amortecedor de almofada de ar opcional (padrão com amortecedor de borracha)

Resumo de uma frase

     O cilindro de haste guia ultrafino de alta rigidez da série SOLH MGQ integra design que economiza espaço, forte capacidade de carga antilateral e precisão anti-rotação ultra-alta, fornecendo soluções de acionamento linear econômicas e de alta estabilidade para estações de parada, elevação e impulso de automação compactas, precisas e pesadas.
