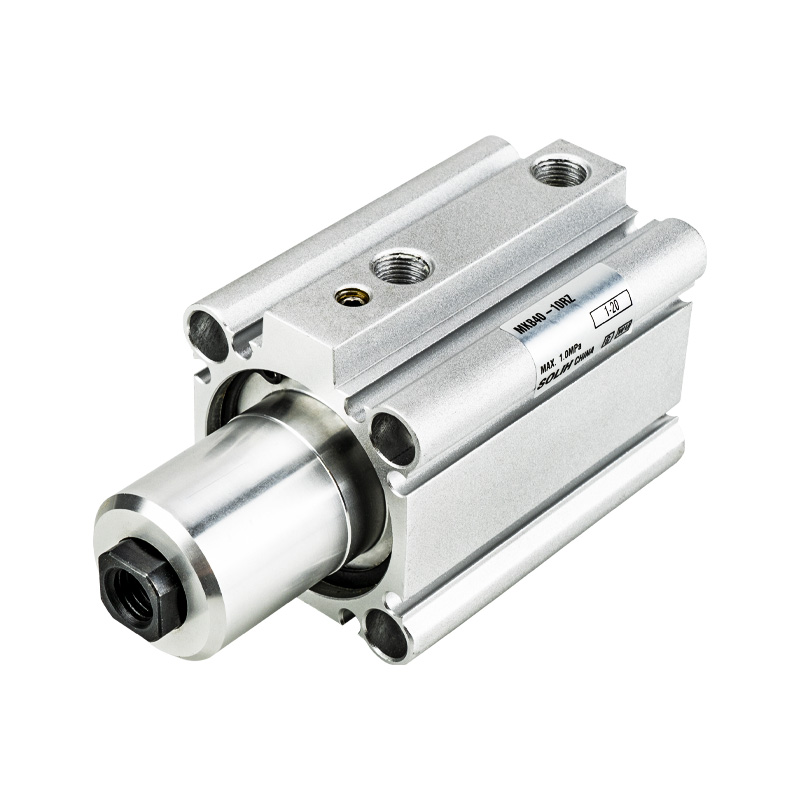

Cilindro de fixação rotativa série MK | Cilindro pneumático 2 em 1 com rotação de 90° e braçadeira linear

Marca: SOLH da Richge Technology

Visão geral do produto e principais recursos estruturais

     A série SOLH MK é um cilindro de fixação rotativo padrão 2 em 1 que integra rotação de 90° e movimento de fixação linear. Abrange diâmetros de φ12 mm a φ63 mm com cursos de fixação padrão variando de 5 mm a 50 mm. Apresentando instalação ultracompacta, torque de inércia permitido 3 vezes melhorado, montagem de interruptor magnético em 4 lados e rotação esquerda/direita opcional, este cilindro é ideal para estações automatizadas com espaço limitado para posicionamento, fixação e fixação de peças, servindo como um componente pneumático central para sistemas de fixação automatizados padrão.

1. Rotação Composta e Movimento de Fixação

• Sequência de Trabalho: Retrair → rotação esquerda/direita 90° → estender para fixação; Sequência inversa: Retraia para liberar o grampo → inverta a rotação de 90° → estenda para reiniciar.

• Posicionamento de alta precisão: Ângulo de rotação fixo de 90° com tolerância de ±5°, proporcionando excelente desempenho antirrotação e precisão de posicionamento repetitivo confiável.

2. Alta capacidade de carga atualizada

• Torque de inércia 3X maior: A nova série MK atualizada triplica o torque de inércia permitido, correspondendo ao desempenho de carga pesada da série MK2 tradicional, adaptando-se perfeitamente à operação em alta velocidade e cenários de fixação de peças de grande inércia.

• Força de fixação poderosa: O modelo com diâmetro máximo de φ63 fornece uma forte força de fixação de até 12,4kN a 0,5MPa, garantindo uma fixação estável e firme para aplicações pesadas.

3. Corpo compacto e instalação multidirecional flexível

• Estrutura fina e encurtada: Design de corpo ultrafino com comprimento total 3 ~ 10 mm menor que os cilindros MK2 convencionais, melhorando muito a utilização do espaço para layouts de equipamentos estreitos e compactos.

• Montagem de interruptor multilateral: Suporta instalação de chave magnética em 4 lados (φ20/φ25 apenas para 2 lados). O design do switch incorporado evita exposição e interferência externas, permitindo um layout de circuito flexível e organizado.

• Método de montagem universal: Equipado com furos passantes e furos roscados de extremidade dupla, compatíveis com montagem fixa direta e montagem em flange para atender a vários requisitos de montagem.

4. Desempenho confiável e durável

• Buffer estável: A estrutura de dupla ação com amortecedores de borracha bilaterais reduz efetivamente o impacto operacional, a vibração e o ruído de funcionamento para uma operação cíclica estável a longo prazo.

• Operação sem óleo: Adota um design profissional de lubrificação sem óleo, adequado para ambientes de trabalho limpos e sem poeira.

• Configuração Magnética Padrão: Anel magnético integrado com ranhuras de montagem reservadas para interruptores magnéticos, conveniente para detecção de posição de curso.

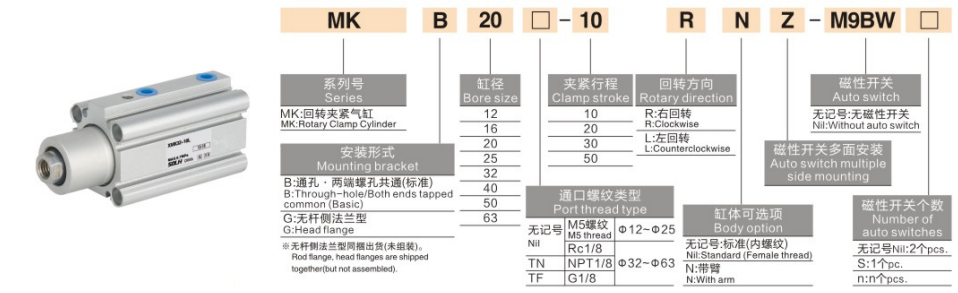

Regras completas de nomenclatura de modelos e exemplos de pedidos

1. Exemplos de modelos típicos: MKB20-10RZ, MKB40-20LZ-M9BW

2. Exemplos de pedidos padrão

• Rotação direita padrão: MKB25-15RZ (furo φ25, curso de 15 mm, rotação no sentido horário, sem interruptor)

• Rotação para a esquerda com interruptores duplos: MKB32-20LZ-2S (furo φ32, curso de 20 mm, rotação no sentido anti-horário, interruptores de posição dupla)

• Tipo para serviço pesado de grande diâmetro: MKB63-50RZ (furo φ63, curso máximo de 50 mm, rotação à direita para fixação de carga pesada)

Parâmetros técnicos gerais (20 ℃, condição padrão de 0,5 MPa)

1. Especificações básicas

• Modo de operação: Movimento composto de dupla ação (rotação de 90° + fixação linear)

• Faixa de pressão de trabalho: 0,1~1,0MPa; Pressão de prova: 1,5 MPa

• Temperatura ambiente: -10℃~70℃ (não congelante); -10℃~60℃ com interruptores magnéticos instalados

• Velocidade operacional do pistão: 50 ~ 200 mm/s

• Modo buffer: Amortecedor de borracha bilateral

• Modo de Lubrificação: Operação isenta de óleo (sem necessidade de lubrificação)

2. Dados de força de fixação (Unidade: kN @0,5MPa)

3. Torque de Inércia Admissível (Unidade: kg·m²)

4. Peso do produto (Unidade: kg @ curso de 20 mm)

Cenários típicos de aplicação

• Posicionamento e fixação da peça de trabalho: Amplamente utilizado para acessórios de máquinas-ferramenta, posicionamento de soldagem, fixação de estampagem e fixação de estação de montagem. O design integrado de rotação e fixação 2 em 1 simplifica a estrutura mecânica e economiza espaço de instalação.

• Fixação de componentes eletrônicos e de precisão: As características isentas de óleo e com baixo teor de poeira atendem perfeitamente à fixação da bandeja de semicondutores, ao posicionamento da concha do telefone e à fixação de peças de microprecisão, atendendo aos requisitos de alta limpeza e alta precisão.

• Limitação de transferência automatizada: Ideal para limitação de mesa rotativa, posicionamento de mecanismo de inversão e estações de fixação rotativas de curso curto, proporcionando desempenho de movimento composto estável e repetível.

• Estações de fixação para serviços pesados: Equipado com alta força de fixação e excelente capacidade anti-deflexão, é aplicável para fixação de peças pesadas, fixação de moldes e cenários de posicionamento de precisão de grandes cargas.

Guia de seleção rápida em 3 etapas

1. Seleção do tamanho do furo: Selecione o tamanho do furo de acordo com a carga de fixação real. Garanta a força de fixação teórica ≥ carga real × fator de segurança de 1,5; priorize diâmetro de φ40 ou maior para condições de trabalho pesadas.

2. Seleção de traços: O curso de fixação padrão varia de 5 mm a 50 mm. Selecione o curso com base na altura real da peça e reserve uma margem de 3 a 5 mm para evitar interferência mecânica.

3. Seleção de configuração

￮ Direção de rotação: Escolha RZ (rotação à direita no sentido horário) ou LZ (rotação à esquerda no sentido anti-horário) para corresponder ao layout da estação no local.

￮ Detecção de posição: Selecione a configuração de chave dupla 2S para adquirir sinais de posição dupla para status de fixação e liberação.

Resumo de uma frase

     O cilindro de fixação rotativo padrão da série SOLH MK integra rotação de 90° e funções de fixação linear, apresentando torque de inércia 3 vezes melhorado, corpo ultracompacto, montagem multidirecional e forte capacidade de fixação para cargas pesadas, servindo como uma solução pneumática ideal para economia de espaço e alta estabilidade para posicionamento automatizado de acessórios e estações de fixação.
