Cilindro de rolha série RSQ | Cilindro de parada pneumática com altura de montagem fixa

Marca: SOLH da Richge Technology

1. Visão geral do produto e principais recursos estruturais

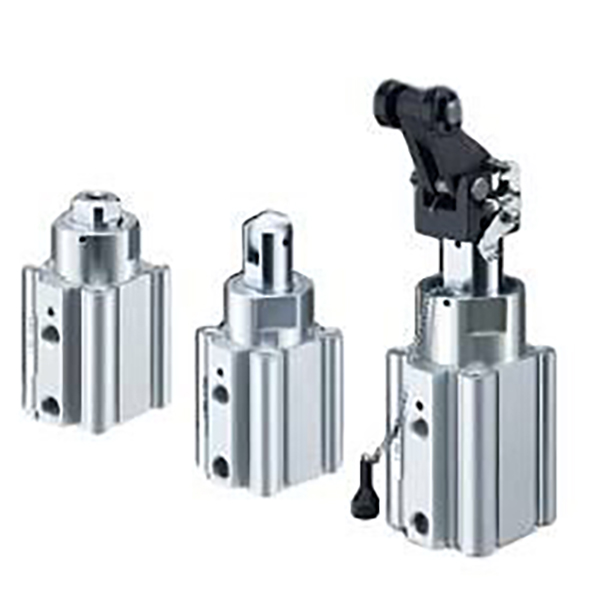

     A série SOLH RSQ é um cilindro batente com altura de montagem fixa projetado para posicionamento automatizado de linhas transportadoras e limitação de peças de trabalho. Abrange tamanhos de furo de φ12mm a φ50mm com cursos padrão variando de 10mm a 30mm. Apresentando estrutura rígida de altura fixa, amortecedor integrado, 10 tipos de extremidades de haste opcionais e montagem de interruptor magnético em 4 lados, o cilindro RSQ oferece soluções de parada de baixo custo e alta confiabilidade para bloqueio de estação transportadora, posicionamento de paletes e limitação de peças de trabalho, servindo como um componente central padrão para sistemas de transporte automatizados.

  1.1 Estrutura Rígida de Altura Fixa

     Diferente da série RSG com altura ajustável, a série RSQ adota um design de altura de montagem fixa não ajustável. Apresenta uma estrutura mais simples, maior rigidez geral e instalação mais rápida no local, combinando perfeitamente com layouts de estações de altura fixa e eliminando procedimentos de calibração de altura.

  1.2 Adaptação Versátil de Multi-Rod-End

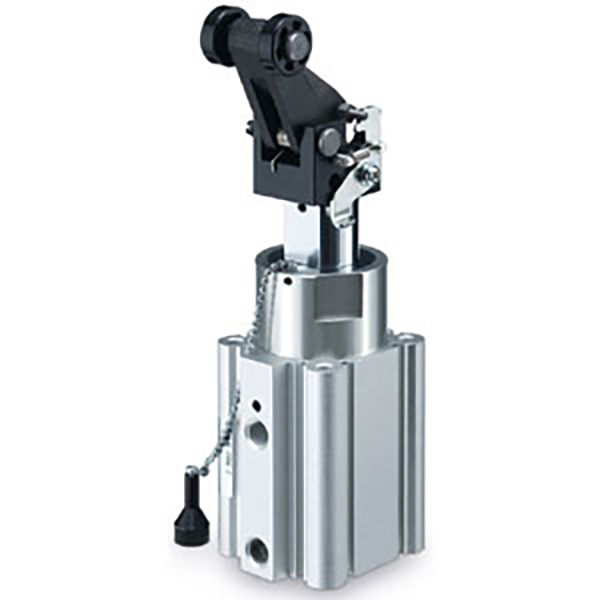

     Equipado com 10 tipos de opções de terminais de haste, incluindo haste redonda, corte chanfrado, estruturas de rolos e alavancas, cobrindo totalmente cenários de parada de cargas leves, médias e pesadas. Os tipos de alavanca (L/B/C/D/E) adotam um design de amortecedor hidráulico integrado com excelente absorção de energia e forte resistência ao impacto para condições de trabalho de alta frequência e forte impacto.

  1.3 Instalação flexível e layout de switch

     O corpo do cilindro suporta instalação de chave magnética de 4 lados (compatível com chaves da série D-A9□/M9□/P3DWA) sem acessórios de montagem extras. Dois métodos de montagem padrão estão disponíveis: montagem em furo passante tipo B (padrão) e montagem em furo roscado de extremidade dupla tipo A, adaptando-se a vários quadros de equipamentos e espaços de instalação.

  1.4 Projeto isento de óleo e com longa vida útil

     Os modos opcionais de dupla ação, retorno por mola, dupla ação e simples ação (extensão por mola) atendem a diversos requisitos de ação. O amortecedor de borracha padrão garante uma operação estável. A haste do pistão adota tratamento de cromo duro e o corpo do cilindro passa por um processo de anodização dura, alcançando excelente resistência ao desgaste e ao impacto. O design de operação isento de óleo adapta-se a ambientes de trabalho limpos e sem poeira, com baixos custos de manutenção.

2. Regras completas de nomenclatura de modelos e exemplos de pedidos

  1. Exemplos de modelos típicos: RSQB20-15, RSDQL32-20

  2. Exemplos de pedidos padrão

     • Modelo padrão de anel não magnético: RSQB20-15 (sem anel magnético, montagem através do furo, furo φ20, curso de 15 mm, extremidade da haste redonda padrão)

     • Modelo de amortecedor hidráulico de anel magnético: RSDQL32-20 (anel magnético integrado, montagem através do furo, furo φ32, curso de 20 mm, extremidade de parada tipo alavanca)

3. Parâmetros técnicos gerais (20 ℃, condição padrão de 0,5 MPa)

  3.1 Especificações Básicas

     • Modo de operação: Dupla ação, retorno por mola, dupla ação, simples ação (extensão por mola)

     • Faixa de pressão de trabalho: 0,05~1,0MPa; Pressão de prova: 1,5 MPa

     • Temperatura ambiente: -10℃~70℃ (sem interruptor); -10℃~60℃ (com interruptor)

     • Velocidade operacional do pistão: 50 ~ 500 mm/s

     • Modo buffer: Amortecedor de borracha padrão; Tipos de alavanca equipados com amortecedor hidráulico integrado

     • Modo de Lubrificação: Operação sem óleo

  3.2 Combinação de furo e curso padrão

3.3 Força de Parada Teórica (Unidade: N @0,5MPa, Dupla Ação)

3.4 Peso do Produto (Unidade: kg @20mm Curso, Série RSQ)

4. Tipos de terminais de haste e cenários aplicáveis

5. Cenários típicos de aplicação

     • Parada da linha de montagem: Aplicado em parada de paletes, posicionamento de estação e anti-deslocamento para linhas de montagem de eletrônicos e eletrodomésticos. O design de altura fixa combina perfeitamente com layouts de linhas transportadoras padrão.

     • Limitação da linha transportadora: Adequado para parada de peças em transportadores de correia e rolos, posicionamento de estações de transferência e bloqueio de linhas divergentes/mescladas. Várias opções de terminais de rótula adaptam-se a vários graus de carga.

     • Estações de processamento automatizadas: Ideal para limitação de carga/descarga de máquinas-ferramenta, posicionamento de máquinas de embalagem e parada de estação de inspeção, proporcionando operação cíclica estável e anti-interferência.

     • Cenários de parada em serviço pesado: Usado para parada de paletes pesados ​​e placas de ferramentas, posicionamento de estação de soldagem. O tipo de alavanca de amortecedor hidráulico resiste efetivamente a fortes impactos e vibrações de alta frequência.

6. Guia de seleção rápida em 3 etapas

  1. Seleção do tamanho do furo: Selecione o furo de acordo com a carga de parada real. Siga a regra: força de parada teórica ≥ carga real × 2 fator de segurança. φ16~φ20 para carga leve, φ32 para carga média, φ40~φ50 para carga pesada.

  2. Seleção de traços: O curso padrão varia de 10 mm a 30 mm. Reserve uma margem de curso extra de 5 a 10 mm com base na altura da peça para evitar interferência mecânica.

  3. Seleção da extremidade da haste

￮ Carga leve e baixa velocidade: escolha o tipo de haste redonda ou corte chanfrado

￮ Alta velocidade e carga leve: Escolha o tipo de rolo

￮ Carga pesada e impacto de alta frequência: Escolha o tipo de alavanca de amortecimento hidráulico (B/C/D/E)

Resumo de uma frase

     Os cilindros de batente de altura fixa da série SOLH RSQ apresentam estrutura de montagem fixa rígida, diversas opções de extremidade de haste, instalação de chave de 4 lados e desempenho de longa vida útil isento de óleo, fornecendo soluções de parada padrão econômicas, estáveis ​​e resistentes a impactos para vários transportadores automatizados e estações de processamento.
